计算机网络实验之ARP协议分析实验
本次实验旨在理解ARP协议的作用及其在局域网中的工作方式。通过实验器材（路由器、交换机及PC机）以及双绞线搭建拓扑结构，并利用数据包流动观察ARP协议的作用。实验步骤包括布置拓扑并由PC发起ARP请求分组并通过交换机广播给其他设备。结果显示，在路由器处请求分组被生成响应分组并发送给PC0以获取网关MAC地址。通过分析发现，实验中主机与路由器通过 ARP 协议实现了IP地址与MAC地址的映射关系，并提出了优化建议以减少ARP请求对资源的影响。此次实验深入揭示了 ARP 协议在网络通信中的关键作用，并为后续网络设计提供了宝贵经验。
| 实验目的：
- 理解ARP协议的作用；
- 理解ARP协议的工作方式。
本 实验 的 设备 包括 路由器、交换机 和一台 个人 计算机 以及 所需 的 双绞 线材 � UV 线。 本 实验 的 主要 内容 是 探讨 ARP 协议 在 网络通 信程 中 的 作 用模 式。 实验 步骤 如下 ： 第一 步 ，在 局域 网中 配置 路由器 和 交换 机设 备； 第二 步 ，确 定外 部网 络中服 务器 的 地址 并 设置 好相 关 参数； 第三 步 ，对 目标 PC进 行 Windows 系 统安 装并 设置好 网络 接口设 备； 第四 步 ，将 双绞 线的 两端 分别 连接到 目标 PC 和服 务器端 口； 第五 步 ，向 目标 PC 发送 ARP 请求报 文； 第六 步 ，注 视并 记录 对 应的 ARP 回应报 文。
- 布置拓扑
- 由PC0pingPC3，观察ARP分组及结构。

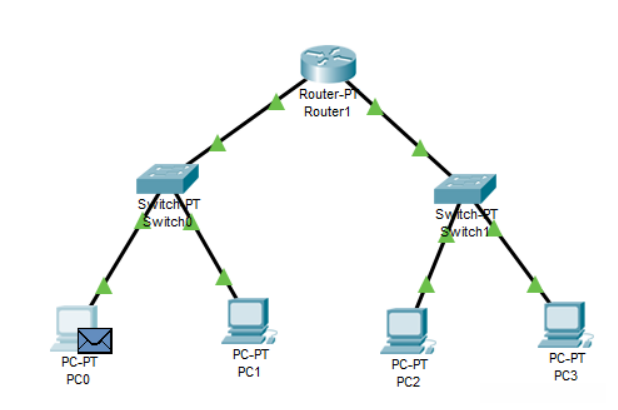

实验结果（附数据和图表）： 布置拓扑

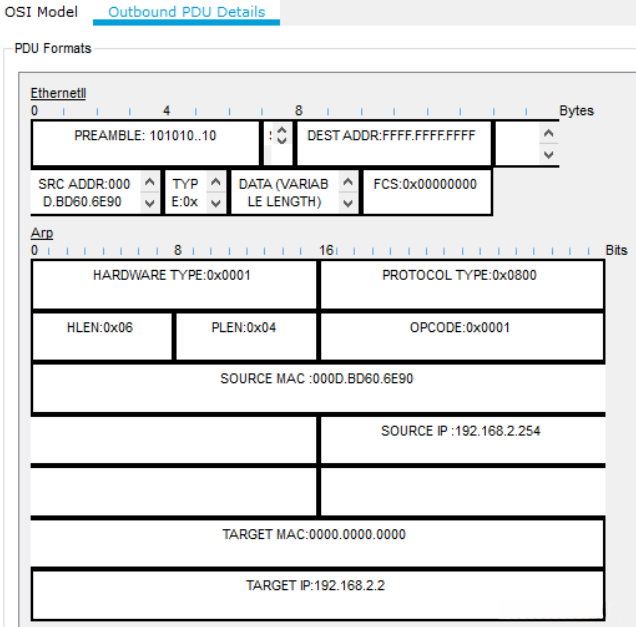

ARP结构为

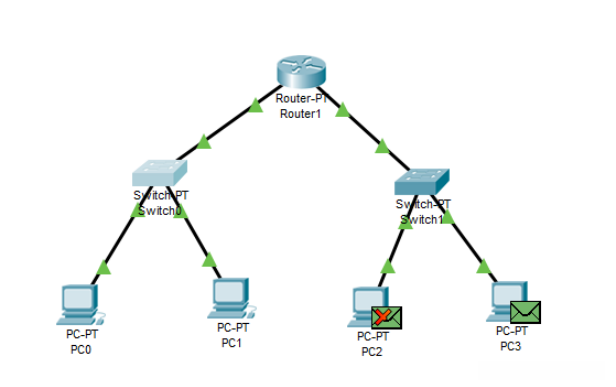

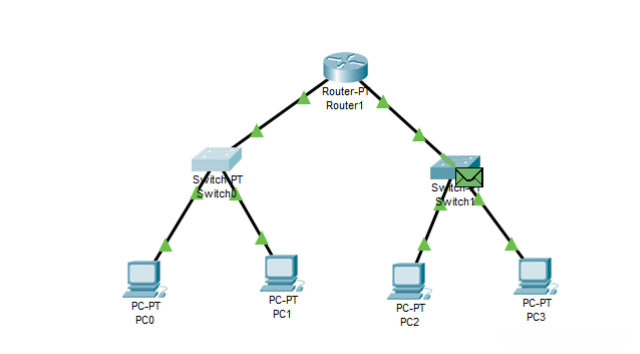

通过接口发送出一个ARP广播报文...交换机会将此数据包转发给PC1以及路由器端口。检测后发现其已失效的设备节点会自动放弃相关数据包...在收到该数据包后路由器将执行相应的处理流程以完成对网络地址分配的响应

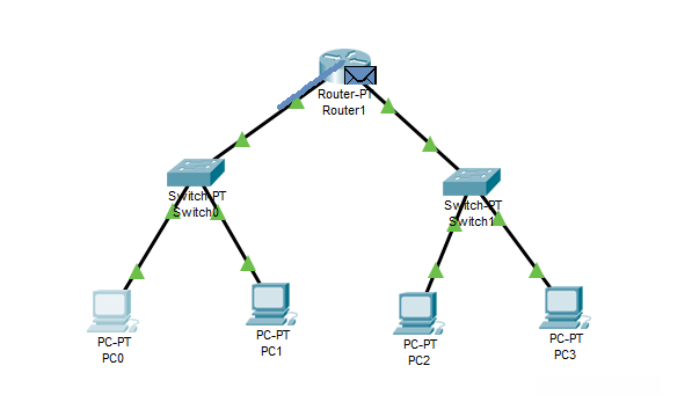

路由器接收请求分组后会创建相应的ARP响应分组，并通过单播机制向指定设备发送

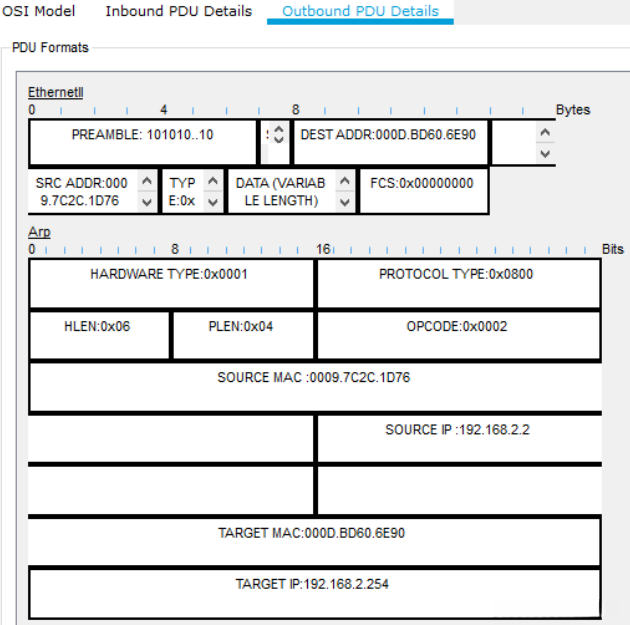

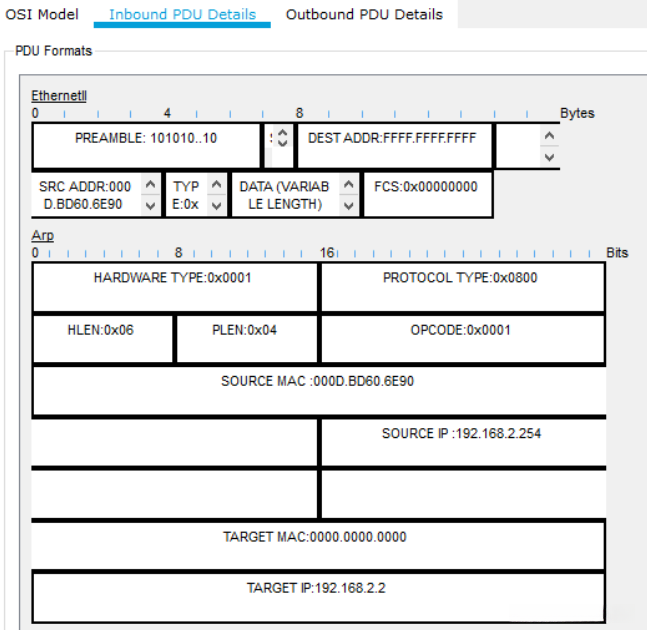

PC3处封装ARP分组
| 实验结果分析及结论： PC0收到该响应分组后，就得到了网关(192.168.1.254) 的MAC地址。接着主机封装网关的MAC地址，并将分组发送给网关。 路由器会查询路由表,分组将从g0/1端口被转发出去,这样，在g0/1端口处封装MAC帧时,就需要目的IP地址192.168.2.2的MAC地址。 由于是第一次， 其缓存中并没有保存该IP对应的MAC地址，所以，需要发出ARP请求分组来获得需要的MAC地址。分组将从f0/1端口被转发出去 实验心得体会和建议： 为了提高效率，避免ARP请求占用过多资源，主机和路由器都设置ARP高速缓存，用来将请求得到的映射保存起来以备下次需要时直接使用 这次进行的ARP协议分析实验为我提供了深入理解网络通信中关键协议的机会。通过观察ARP协议在不同网络设备间的应用，我深刻认识到ARP在解决IP地址与MAC地址映射关系中的重要性。以下是我在实验中的一些心得体会和对实验的建议。 首先，ARP协议的作用不可忽视。实验中，我清晰地看到ARP如何帮助主机在局域网中解析目标IP地址对应的MAC地址。这种动态的映射机制在实际网络通信中非常关键，尤其是在大型网络环境中。ARP协议的高效运作，使得通信的双方能够迅速建立联系，为数据包的传输提供了基础支持。 其次，实验中的步骤设计很有条理，但我认为在报告中可以进一步深入解释每个步骤的背后原理。例如，当PC0发起ARP请求分组时，为什么它会通过交换机被广播到PC1和路由器，而PC1会将其丢弃，而路由器会收下该请求分组并生成响应分组。这些详细的解释有助于读者更好地理解实验的细节。 在实验结果的附图和数据方面，我建议增加一些标签和说明，使得读者能够更容易地理解图表和数据的含义。可以使用图例、注释或者简短的说明来解释图表中的每个元素，这有助于提高报告的可读性。 在实验过程中，我也遇到了一些问题。特别是在路由器处，当需要封装MAC帧时，因为是第一次，路由器的缓存中并没有保存目标IP地址对应的MAC地址，导致需要发出ARP请求分组。在这里，我认为实验中可以加入一些常见问题的解决方法，比如缓存中没有对应映射关系时，系统会如何处理，以及如何优化这一过程。 |
|---|
| --- |
