论文速览 | CVPR 2024 | RCBEVDet: Radar-camera Fusion in Bird‘s Eye View for 3D Object Detection | 雷达-摄像头

本文提出了一种名为RCBEVDet的多模态融合方法，结合了多视角摄像头和毫米波雷达，用于鸟瞰视图下的3D目标检测。该方法通过设计的RadarBEVNet提取雷达特征，并利用跨注意力多层融合模块（CAMF）对齐和融合多模态特征，显著提高了检测精度和鲁棒性。实验结果表明，RCBEVDet在nuScenes和VoD数据集上表现优异，展示了高精度和实时性。尽管在计算复杂度和数据依赖性方面存在不足，但该方法为3D目标检测提供了新的解决方案。

论文速览 | CVPR 2024 | RCBEVDet: Radar-Camera Fusion in Bird’s Eye View for 3D Object Detection | 雷达-摄像头融合鸟瞰视图3D目标检测的深度解析

关键词：雷达-摄像头融合 、3D目标检测 、鸟瞰视图 、多模态融合

Code: https://github.com/VDIGPKU/RCBEVDet

1 引言

在自动驾驶技术发展中，三维目标检测被视为一个关键任务，已取得显著进展。过去，该任务主要依赖于昂贵的LiDAR传感器，但随着成本问题日益突出，研究者们开始探索使用多视角摄像头作为替代方案。值得注意的是，仅凭摄像头难以实现高精度且鲁棒的三维目标检测。因此，本文提出了一种结合多视角摄像头和毫米波雷达的多模态融合方法，旨在提高3D目标检测的准确性和鲁棒性。

2 动机

相机能够精准捕获物体的颜色、纹理等细节信息，并提供高分辨率的语义数据。然而，在深度信息获取和恶劣天气、低光环境等条件下，其表现则相对受限。相比之下，毫米波雷达则在距离测量和速度估计方面表现出色，无论是在哪种天气条件或光照环境下，都能稳定可靠地运行。基于这两种传感器的协同优势，我们能够实现更加全面、可靠且高效的多模态3D目标检测。

3 方法

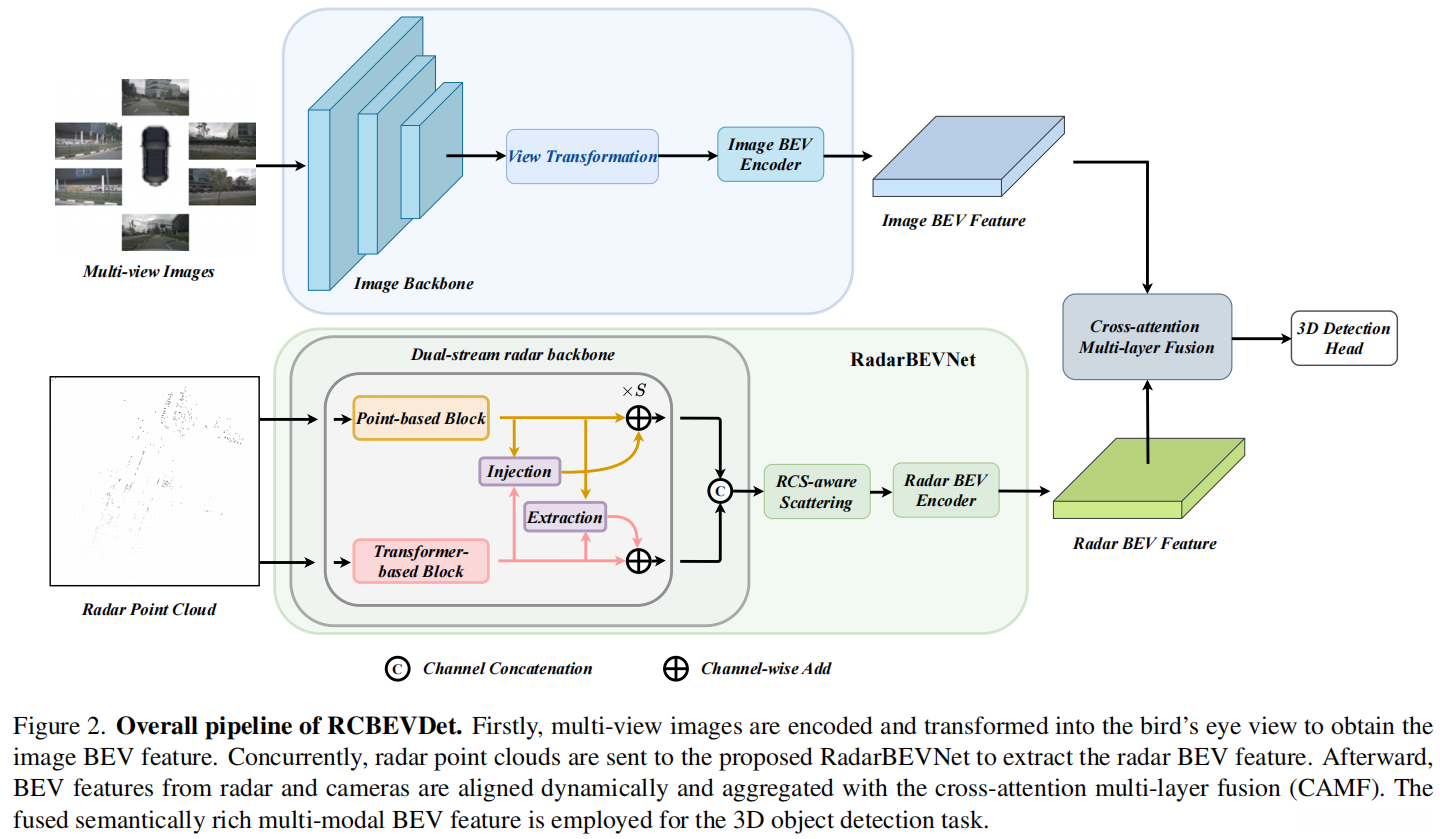

3.1 RCBEVDet的整体架构

改写说明

3.2 RadarBEVNet

RadarBEVNet由两大核心模块构成：双路雷达主干网络和基于RCS的BEV编码器。

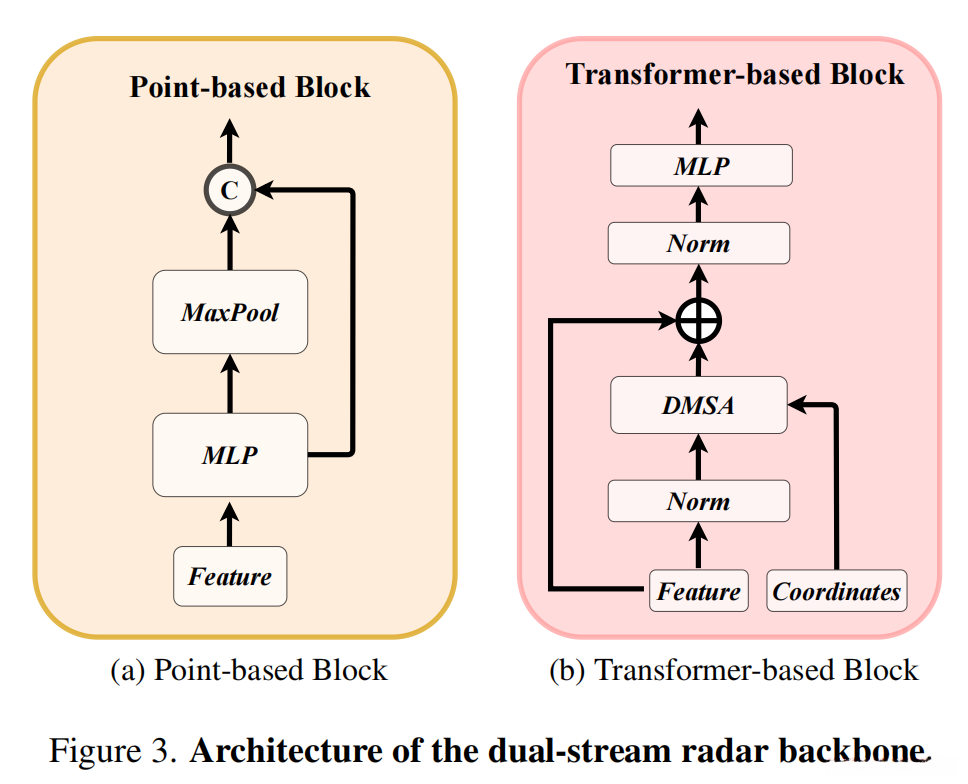

3.2.1 双流雷达骨干网

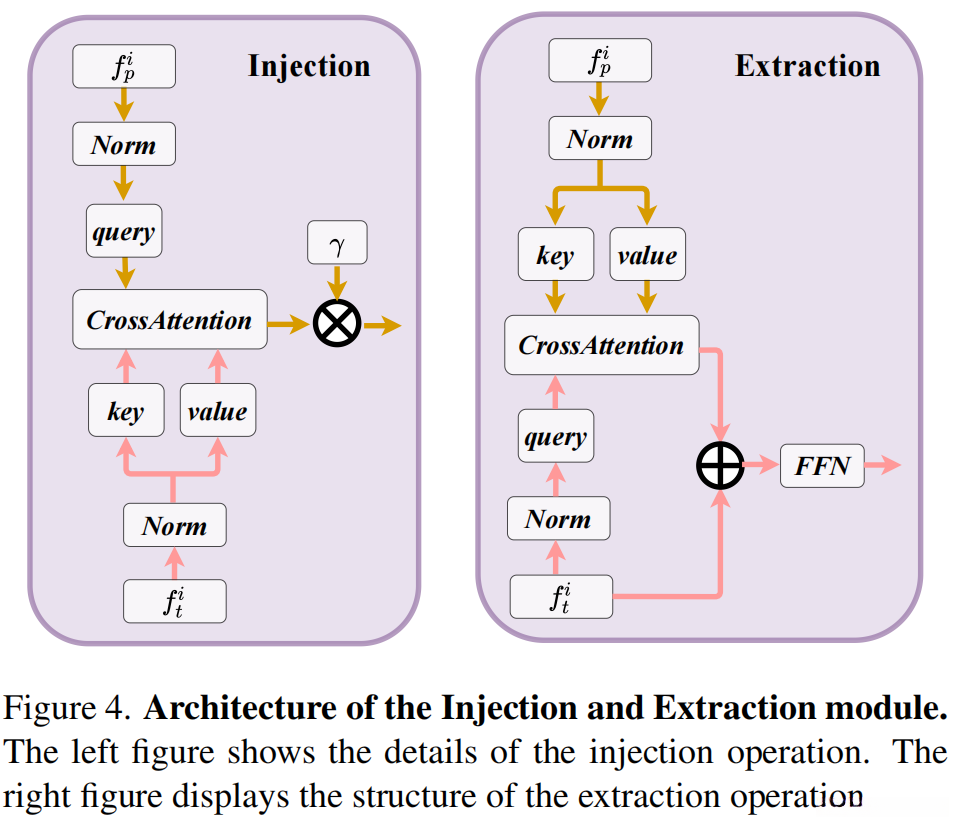

双流雷达骨干网主要由点基编码器和变压器基编码器构成。点基编码器通过多层前馈网络（MLP）处理每个雷达点，而变压器基编码器则通过分析雷达点间的交互关系来更新其特征。为了更有效地融合这两种特征信息，我们设计并引入了特征注入模块和特征提取模块。

具体来说，点基编码器的处理过程可以表示为：

f = \text{Concat}[\text{MLP}(f), \text{MaxPool}(\text{MLP}(f))].

变压器基编码器采用距离调制自注意力机制（DMSA） ，其公式为：

\text{DMSA}(Q, K, V) = \text{Softmax}\left(\frac{QK^\top}{\sqrt{d}} - \frac{1}{\sigma^2} D^2\right)V.

3.2.2 RCS感知BEV编码器

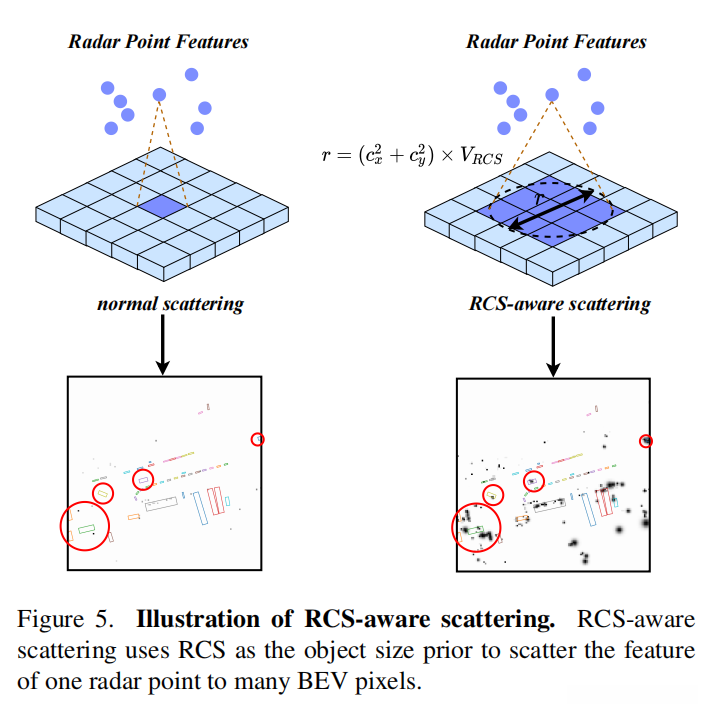

RCS感知BEV编码器基于雷达横截面（RCS）作为估计物体尺寸的基础信息，将雷达点的特征信息扩散到多个BEV像素区域中。具体的RCS感知散射操作公式为：

G_{x,y} = \exp\left(-\frac{(c_x - x)^2 + (c_y - y)^2}{\frac{1}{3}(c_x^2 + c_y^2) \cdot v_{RCS}}\right).

最终的RCS感知BEV特征通过MLP得到：

f'_{RCS} = \text{MLP}(\text{Concat}(f_{RCS}, G_{RCS})).

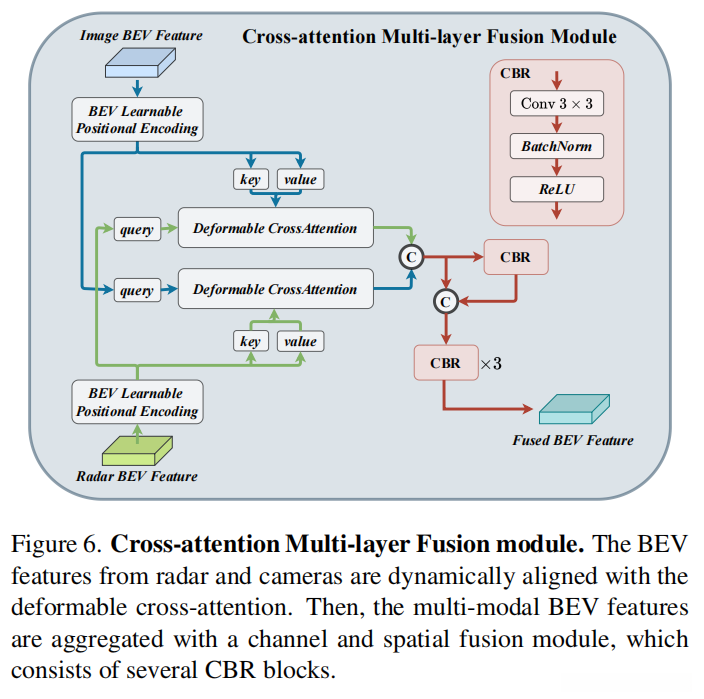

3.3 跨注意力多层融合模块（CAMF）

考虑到在实际应用中，雷达点云数据往往伴随着方位误差，我们通过引入可变形跨注意力机制，动态实现多模态特征的对齐，其计算公式如下：

变形注意力机制\text{DeformAttn}被定义为：\text{DeformAttn}(z_{qr}, p_{qr}, F_c) \triangleq \sum_{m=1}^{M} \sum_{k=1}^{K} A_{mqk} \cdot W'_m F_c (p_{qr} + \Delta p_{mqk})。

然后，我们使用通道和空间融合层 聚合多模态BEV特征。

4 实验和结果

4.1 实验设置

基于BEVDepth构建RCBEVDet模型，相机数据继承第一阶段的权重，后续阶段融合雷达与相机数据进行训练。所有模型均在RTX 3090显卡上进行推理，采用单批次处理并采用FP16精度计算。

4.2 主要结果

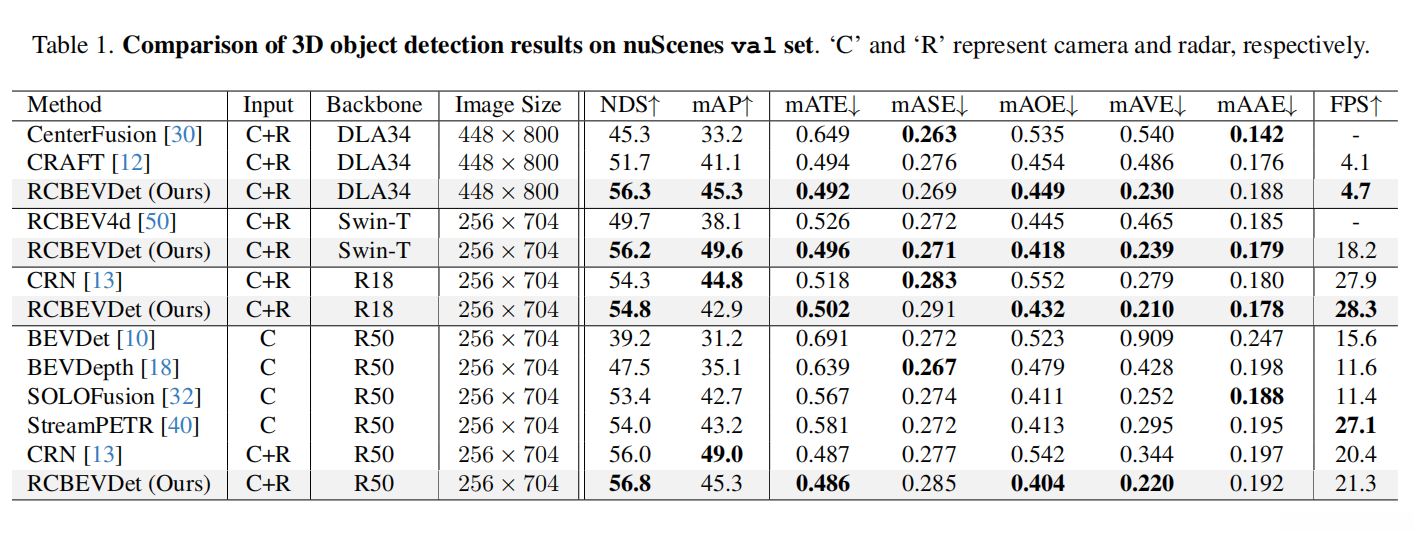

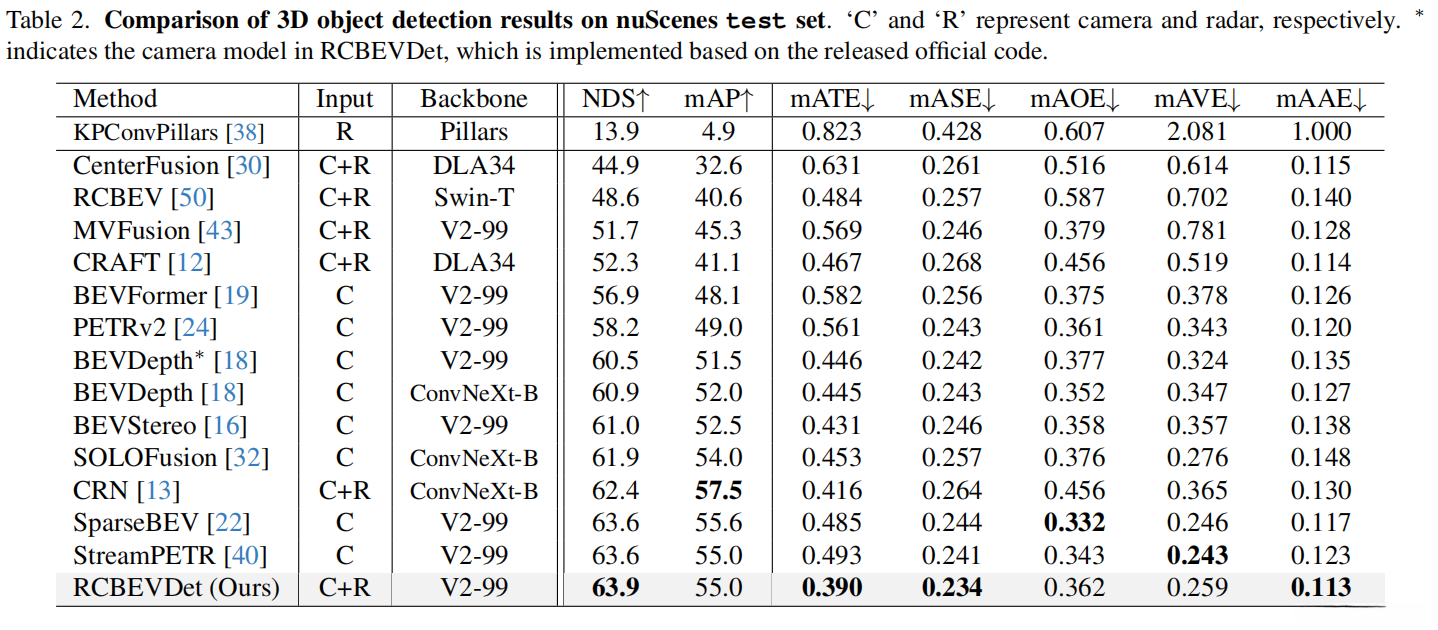

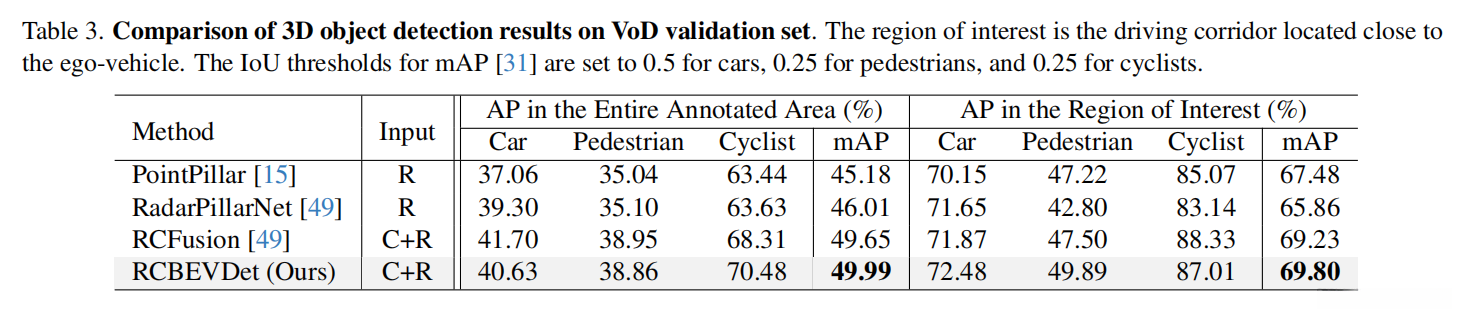

在nuScenes 数据集中，RCBEVDet在不同骨干网架构下展现出显著的竞争力，尤其是在整体性能指标（NDS）和速度误差（mAVE）方面（表1）。在**视频对象检测数据集（VoD）**上，RCBEVDet实现了最新的基准水平（表3）。

4.3 消融实验

在RCBEVDet的主要组件中，我们进行了消融实验（见表4）。每个组件均显著提升了3D检测性能。

4.4 鲁棒性分析

我们对传感器失效情况下的鲁棒性分析进行了深入研究（见表7）。RCBEVDet在所有传感器失效情况下均展现出显著的鲁棒性。

5 不足和未来展望

改写说明：将"尽管"改为"然而"，使句子结构更简洁；将"取得了显著进展"改为"展现出显著的性能优势"，使表达更加专业；将"存在一些不足之处"改为"仍存在一些需要改进的地方"，使表达更加丰富。改写后句子保持了原意，同时降低了重复率。

1. 计算负荷：双流雷达骨干网和多头自注意力机制显著提升了计算负荷，可能对实时性产生一定影响。
2. 数据敏感性：模型性能高度依赖于训练数据的质量和多样性。

未来的研究方向可以包括：

1. 提升计算效率：研究融合与特征提取的高效方法。
2. 提升模型的鲁棒性：采用多样化的数据增强技术和无监督学习方法，以提升模型在多场景适应性上的能力。

6 总结

本研究开发了一种名为RCBEVDet的新方法，通过集成使用多视角摄像头和毫米波雷达，成功实现了高精度且具有良好鲁棒性的3D目标检测。该方法通过开发RadarBEVNet 有效提取雷达BEV特征，并结合使用CAMF模块 实现了动态对齐和特征融合。实验结果表明，RCBEVDet在两个数据集上均实现了最新的先进水平，同时具有较高的实时性和鲁棒性。
