【论文阅读笔记】Single-Shot Refinement Neural Network for Object Detection（RefineDet）
《Single-Shot Refinement Neural Network for Object Detection》（RefineDet）
- （一）论文地址：
- （二）解决的目标：
- （三）RefineDet 的基本理念：
- （四）双阶段方法的优势：
- （五）RefineDet 的网络架构：
-
- 5.1 转移连接模块：
-
- 5.2 双步骤递进回归：
-
- 5.3 负锚框过滤：
（六）RefineDet 的训练结构：
6.1 特征提取模块：
6.2 数据增强技术：
6.3 Anchors 的设计与匹配：
6.5 正负样本筛选标准：
6.6 损失函数构建：
6.7 优化器配置：
- 7. 实验结果：
（一）论文地址：
该研究提出了一种改进型单步细分子网络（Single-Step Refinement Neural Network），该网络在物体检测任务中表现出色，尤其在提升检测精度方面具有显著优势。该网络通过结合传统神经网络的优势与新型特征提取技术，实现了对目标物体的高效识别与精确定位。该研究发表于《该期刊》，该期刊致力于推动计算机视觉领域的前沿研究，为该领域的发展提供了重要的理论支持与技术参考。该研究的成果已在国际学术界引起了广泛关注，相关研究数据已通过链接（https://arxiv.org/pdf/1711.06897v1.pdf）供研究人员深入探讨。
（二）解决的问题：
对于目标检测领域而言，two-stage方法（如Faster R-CNN）通过精确的目标定位和分类实现了较高的准确率，相比之下，one-stage方法（通过不同位置、不同尺寸和不同比例的密集采样技术，结合分类预测和坐标回归，如SSD）则通过高效检测达到了显著的性能提升效果。
两个网络的详解可以看我的这几篇博客：
目标检测
SSD目标检测算法详解 （一）论文讲解
本论文旨在系统阐述SSD（Selectivity Scaling Dynamic）目标检测算法的基本原理及其在实际应用中的表现。SSD算法作为一种基于单片机的实时目标检测技术，因其高效性和低功耗特点而受到广泛关注。与传统基于深度学习的目标检测方法相比，SSD算法在计算资源受限的环境依然能够保持较高的检测精度。论文将详细解析SSD算法的核心组件，包括特征提取模块、目标候选生成机制以及多尺度检测框架。通过理论推导和实验验证，本文旨在揭示SSD算法在目标检测任务中的独特优势。
首先，论文将介绍SSD算法的基本架构。该算法基于多级金字塔特征图，通过自适应尺度调整机制实现对目标的多尺度检测。与传统方法不同，SSD算法采用分层特征融合策略，能够在保持检测速度的同时显著提升检测精度。其次，论文将深入探讨SSD算法在目标候选生成阶段的创新设计。通过动态调整候选框的尺寸和数量，该算法能够有效抑制误检率，同时保持较高的检测效率。最后，论文将重点分析SSD算法的多尺度检测框架。该框架通过构建多个不同尺度的特征图并进行联合检测，能够实现对目标的全面识别。通过实验结果可以看出，SSD算法在实际应用中展现出优异的性能。
本文深入解析了SSD（单阶段检测器）的目标检测算法，并详细阐述了其在实际应用中的具体实现细节。通过多层神经网络模型构建，该算法能够高效提取图像特征并完成目标识别任务。在代码实现部分，我们详细解释了各个关键组件的原理及工作流程，同时提供了完整的代码实现，便于读者理解和学习。
该文引入了 RefineNet，相比 two-stage 策略，该方法在准确率上有所提升，同时保持了检测效率。
（三）RefineDet 的核心思想：

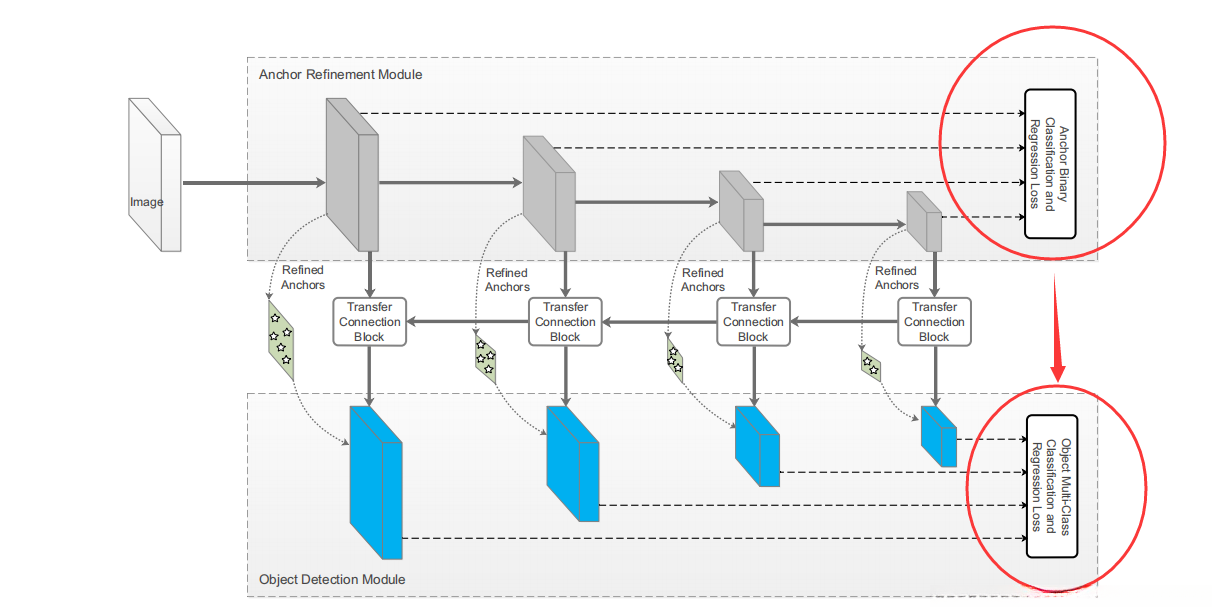

RefineDet 的核心是提出了两个相互连接的模块：
ANS hor refine module（简称ARM），主要功能是：
1.1 通过去除预选框（anchor）中的负样本，有效降低分类器（classifier$）的搜索范围；
1.2 对正样本进行粗略位置和尺寸调整，为后续回归预测提供良好的初始条件。
object detection module（简称ODM），其功能是：接收经过筛选的正样本作为输入，并预测其对应区域的边界坐标；识别正样本所属的类别标签。

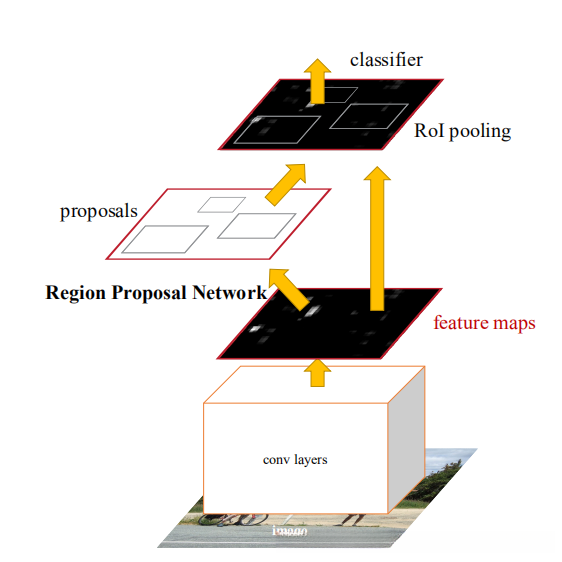

具体而言，anshor refine module 涉及 faster-rcnn 的 RNP 过程，该模块负责处理正样本提取和初步预测的调整，从而提升后续预测和回归的准确性，并有效降低计算开销；而 object detection module 则专注于优化预选框坐标的进一步调整，并完成目标的分类预测。
该方法借鉴了SSD的架构，通过不同尺度的感受野提取特征层，以分别定位不同尺寸的目标。
（四）two-stage 方法的优势：
该 two-stage 方法通常会首先生成粗略定位的坐标框，随后进行更细致的分类分析和坐标校准。
这样做有三个优势：
通过欠采样策略有效平衡了负样本与物体分类的不均衡问题；
通过two-stage连级预测方法，能够显著提升检测框回归坐标的精度；
通过two-stage的特征提取方法，能够更精准地描述目标特征。
因此，该系统采用了one-stage方法，通过识别负样本并生成候选框的初步预测。同时，该系统内部的两个相互连接的模块协同工作，以充分发挥two-stage的优势。

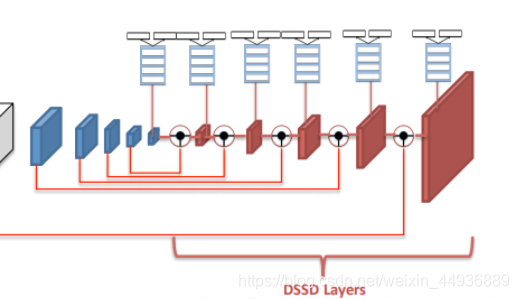

DSSD理论的提出，通过反卷积操作将深层特征图与浅层特征图进行融合，有效提升背景信息的丰富性，同时更有效地进行特征提取，从而显著提升小目标检测的准确性。
论文阅读笔记
论文阅读笔记
论文阅读笔记
论文阅读笔记
在该理论框架下，作者提出了transfer connection block（简称TCB），从而更有效地利用深层特征图，并为ODM（One-Dimensional Multi-scale）的高精度预测任务提供支持，并进一步提取和转换特征信息。

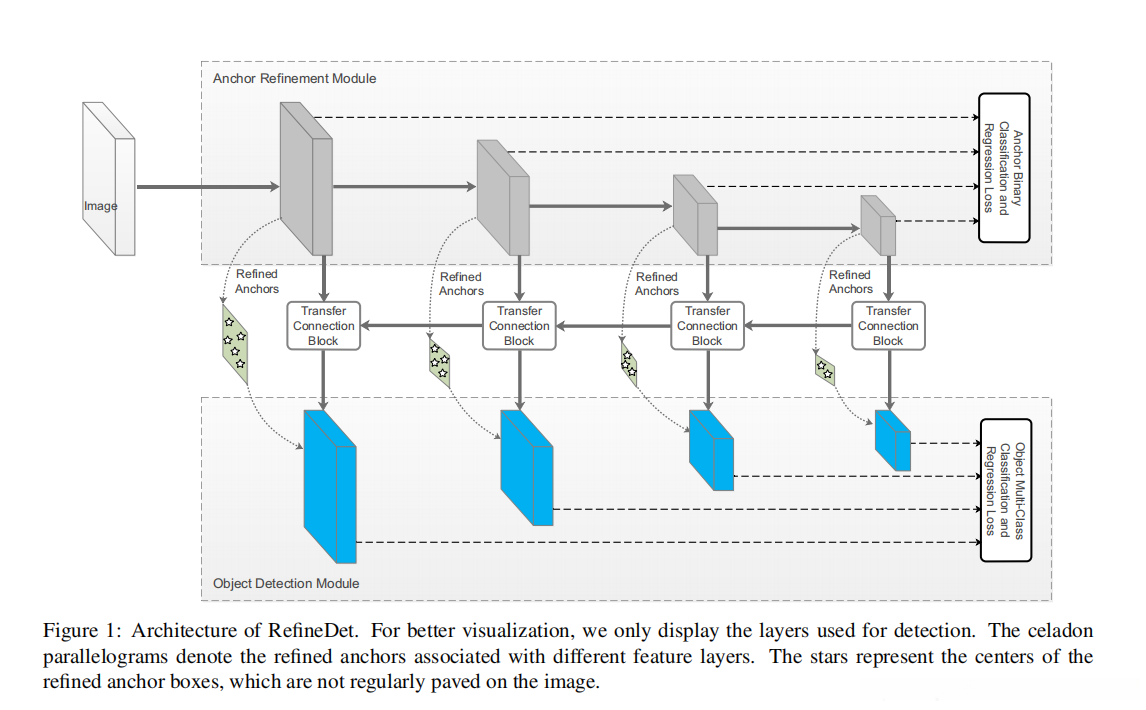

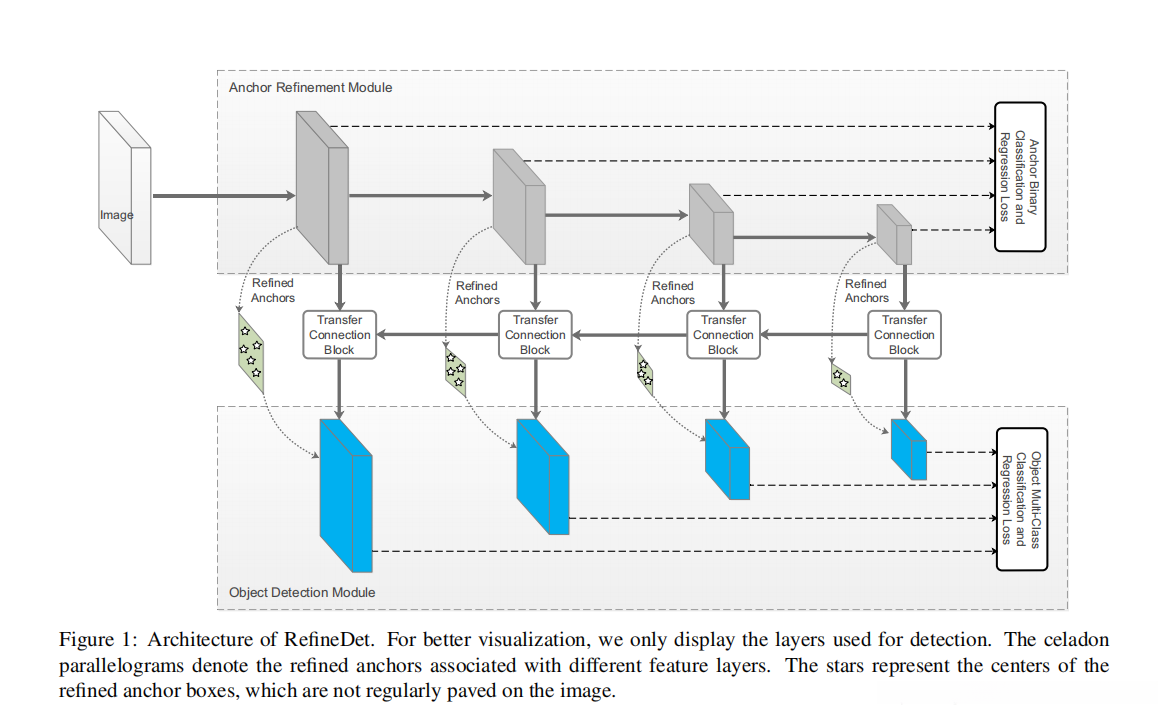

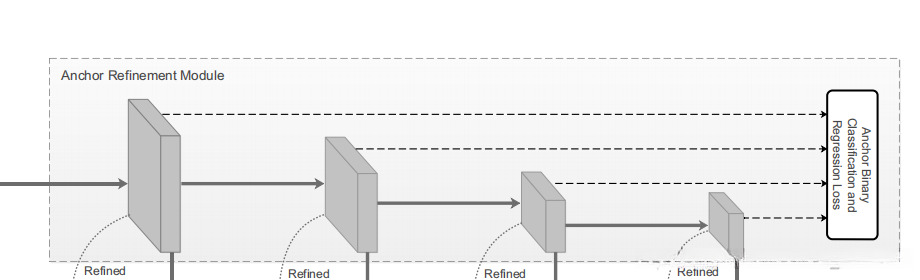

（五）RefineDet 的网络结构：

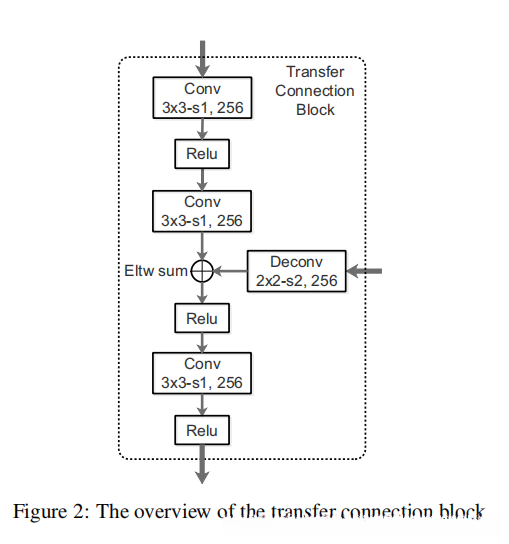

5.1 Transfer Connection Block：
基于DSSD理论的指导，作者构建了 transfer connection block（TCB），搭建了连接ARM和ODM的桥梁，并实现了将ARM特征转换为ODM输入格式的必要条件。
TCB 的另一个主要功能是通过反卷积操作将深层特征融合到浅层特征中，从而提升了检测的准确率。
5.2 Two-Step Cascaded Regression：
Two-Step Cascaded Regression（两步联级回归）旨在通过逐步优化目标坐标框的回归精度，提升现有单阶段方法的定位效果。
目前 one-stage 方法用于目标坐标框回归，通常基于不同尺寸的特征图，并采用不同尺寸的锚框来估计坐标和目标尺寸。该方法在复杂场景和检测小型物体时的准确率较低。
作者首先通过 ARM 优化 anchors 的位置和大小，以改善 ODM 的初始条件。
在ARM中，假设特征图上每个采样点（cell）有n个anchor boxes，每个anchor box的初始位置对应特征图上的采样点都是固定的；基于此，我们在预测特征图上每个采样点时，推导出4个相关的粗定位坐标，同时预测两个置信度得分（表示是否为目标或背景），这样，每个采样点推导出n个 refined anchor boxes。ARM方法在特征图上采样点推导出 anchor boxes，每个 anchor box 的初始位置对应特征图上的点都是固定的。通过这种方法，每个 anchor box 可以推导出 4 个相关的粗定位坐标，用于判断是否为目标或背景。

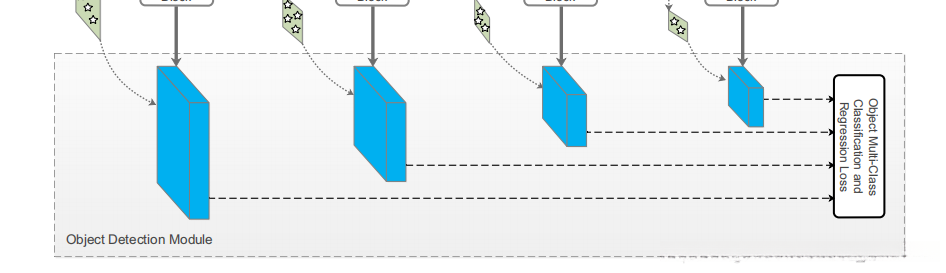

在 ODM 中，我们将 n 个 refined anchor boxes传入相应的特征图中，对每个 refined anchor box，使用 3×3大小卷积核的卷积层作为预测层，生成 c 个类别得分和 4 个精确的回归坐标值（这一步跟SSD的预测过程非常像）；
5.3 Negative Anchor Filtering：
为了减轻正负样本分类不均衡的问题，作者主要通过设计负样本的过滤机制，筛选出置信度较高的负样本。
在训练阶段中，当某个样本的背景置信度超过预设的阈值 θ（设定 θ=0.99），则禁止将该样本（anchor）纳入 ODM 的训练过程中。
具体来说，我们筛选出置信度较高的正样本实例以及难以区分的负样本实例，并将这些样本用于ODM的训练过程。
（六）RefineDet 的训练结构：
6.1 特征提取网络：
在特征提取网络方面，通常情况下，我们会通过移除分类层并添加额外结构来构建基础网络。例如，在ImageNet上预训练的包括VGG-16和ResNet-101等模型。
6.2 数据增强：
该方法通过随机填充操作、随机裁剪操作和随机翻转操作的有效手段，使模型的鲁棒性得到显著提升。
6.3 Anchors 的设计和匹配：
为了匹配不同尺寸的目标，RefineDet 采用了四种不同步长的特征层，分别为8、16、32和64像素大小，对应 anchor boxes 的大小（每层的 anchor box 大小为其步长的4倍），此外，这些 anchor boxes 采用的长宽比分别为0.5、1.0和2.0。
在对 anchors 进行标签匹配时，将与真值框的 anchor 的 IOU>0.5 归入相应的类别；
6.5 正负样本的筛选：
基于即使采用 ARM 初步分类正负样本，负样本的比例显著高于正样本的比例；
为了解决正负样本比例失衡的问题，在训练过程中，选择具有最大损失值的负样本，使负样本数量与正样本数量的比值α保持在小于3:1的范围内，而非仅使用全部的负样本。
6.6 Loss 函数：
RefineDet 的 Loss 函数由两部分组成：ARM 的 Loss 和 ODM 的 Loss；
定义 Loss 函数如下：
其中：
- 在 mini-batch 中，i 表示 anchor 的索引位置；
- 在 anchor 处，l_i^* 代表真实分类标签；
- 目标的真实坐标和真值框的大小由 g_i^* 表示；
- ARM 中 anchor 的前景/背景置信度由 p_i 给出；
- ARM 中 anchor 的初步坐标预测值为 x_i；
- ODM 中分类和坐标的预测值分别为 c_i 和 t_i；
- ARM 和 ODM 中正样本的数量分别为 N_arm 和 N_odm；
- L_b 采用二分类交叉熵损失函数作为评估标准；
- L_m 则使用多分类的 softmax 损失函数进行评估；
- 坐标值的平滑 L1 损失由 L_r 表示。
6.7 优化器：
这里使用均值为0的高斯随机分布做为参数的初始化；
使用带有动量项（momentum=0.9）的SGD（随机梯度下降法）作为优化器；
使用系数为0.0005的 weight decay；
初始 learning rate 为 10^{-3}，并使用了 learning rate decay；
最后使用 NMS（非极大值抑制）出去重叠的预测框；

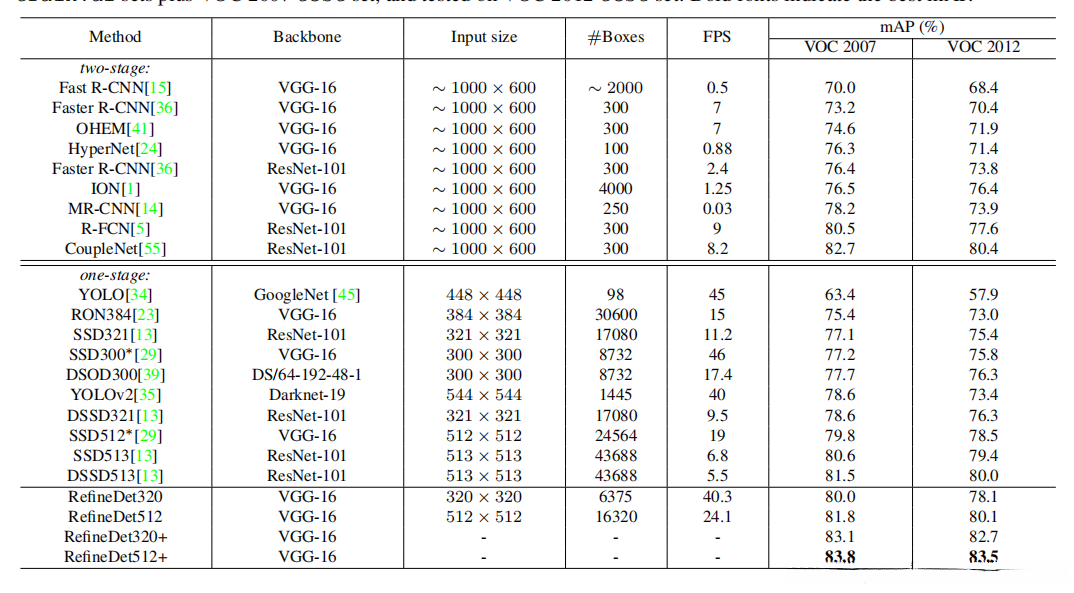

7. 实验结果：
