H3C VRF实验
不同VPN之间的路由隔离一般通过VPN实例（VPN-instance） 实现，VPN实例又称为VRF（Virtual Routing and Forwarding，虚拟路由和转发） 实例。设备上每个VPN实例都有相对独立的路由表和FIB（Forwarding Information Base，转发信息库） ，确保VPN数据的独立性和安全性。

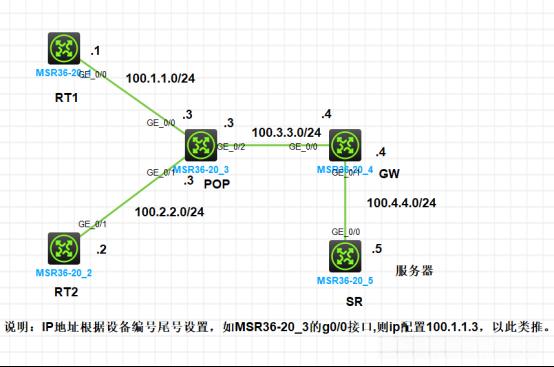

实验拓扑图：
实验要求：
RT1-RT2分别对应2个内网网关，用户流量在POP设备上通过VRF进行隔离，同时需要经过GW设备访问SR服务器
配置步骤
首先配置各接口的IP地址和掩码
配置VRF
配置静态路由联通网络
RT1
[H3C]sysname RT1
[RT1]int g0/0
[RT1-GigabitEthernet0/0]ip add 100.1.1.1 24
[RT1-GigabitEthernet0/0]quit
[RT1]ip route-static 0.0.0.0 0 100.1.1.3
[RT1]quit
RT2
[H3C]sysname RT2
[RT2]int g0/0
[RT2-GigabitEthernet0/0]ip add 100.2.2.2 24
[RT2-GigabitEthernet0/0]quit
[RT2]ip route-static 0.0.0.0 0 100.2.2.3
POP
[H3C]sysname POP
[POP]ip vpn-instance RT1 #配置vpn实例-RT1
[POP-vpn-instance-RT1]route-distinguisher 11:11 # VPN实例-RT1的路由区分器值11:11 。11（自治系统号）和11（自定义数）组成
[POP-vpn-instance-RT1]vpn-target 11:11 import-extcommunity #为VPN实例IPv4地址族配置VPN-target扩展团体属性,定义可以接收带有指定扩展团体属性值的路由信息
[POP-vpn-instance-RT1]vpn-target 11:11 export-extcommunity#指定vpn-target添加到VPN实例地址族的出方向VPN-Target扩展团体属性列表中
[POP]quit
[POP]ip vpn-instance RT2#配置vpn实例-RT2
[POP-vpn-instance-RT2]route-distinguisher 22:22 #设置vpn实例区分值22:22
[POP-vpn-instance-RT2]vpn-target 22:22 import-extcommunity#为VPN实例IPv4地址族配置VPN-target扩展团体属性,定义可以接收带有指定扩展团体属性值的路由信息
[POP-vpn-instance-RT2]vpn-target 22:22 export-extcommunity#指定vpn-target添加到VPN实例地址族的出方向VPN-Target扩展团体属性列表中
[POP-vpn-instance-RT2]quit
[POP]ip vpn-instance POP
[POP-vpn-instance-POP]route-distinguisher 33:33
[POP-vpn-instance-POP]vpn-target 33:33 import-extcommunity
[POP-vpn-instance-POP]vpn-target 33:33 export-extcommunity
[POP-vpn-instance-POP]quit
[POP]int g0/0
[POP-GigabitEthernet0/0]ip binding vpn-instance RT1
Some configurations on the interface are removed.
[POP-GigabitEthernet0/0]int g0/1
[POP-GigabitEthernet0/1]ip binding vpn-instance RT2
Some configurations on the interface are removed.
[POP-GigabitEthernet0/1]int g0/2
[POP-GigabitEthernet0/2]ip binding vpn-instance POP
Some configurations on the interface are removed.
[POP-GigabitEthernet0/2]quit
[POP]int g0/0
[POP-GigabitEthernet0/0]ip add 100.1.1.3 24
[POP-GigabitEthernet0/0]quit
[POP]int g0/1
[POP-GigabitEthernet0/1]
[POP-GigabitEthernet0/1]ip add 100.2.2.3 24
[POP-GigabitEthernet0/1]quit
[POP]int g0/2
[POP-GigabitEthernet0/2]ip add 100.3.3.3 24
[POP-GigabitEthernet0/2]quit
GW
[H3C]sysname GW
[GW-GigabitEthernet0/0]int g0/1
[GW-GigabitEthernet0/1]ip add 100.4.4.4 24
[GW-GigabitEthernet0/1]nat outbound
[GW-GigabitEthernet0/1]int g0/0
[GW-GigabitEthernet0/0]ip add 100.3.3.4 24
[GW-GigabitEthernet0/0]quit
[GW]ip route-static 100.1.1.0 24 10.3.3.3
[GW]ip route-static 100.2.2.0 24 10.3.3.3
SR
[H3C]sysname SR
[SR]int g0/0
[SR-GigabitEthernet0/0]ip add 100.4.4.5 24
[SR-GigabitEthernet0/0]

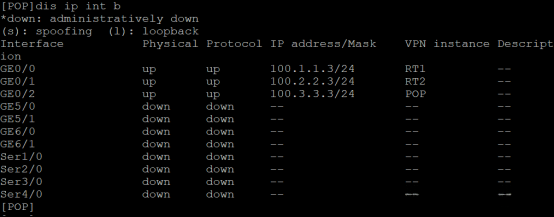

此时我们查看设备接口都是正常的，但是查看路由表项却一条都没有了。
如果我们从POP上请求SR，将是不通的，因为上行口GE0/2绑定了VPN实例，所以要把路由添加到VPN实例POP中。
[POP]ip route-static vpn-instance POP 0.0.0.0 0 100.3.3.4

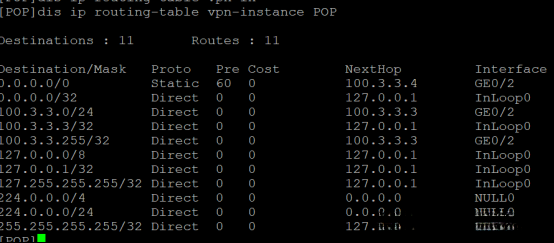

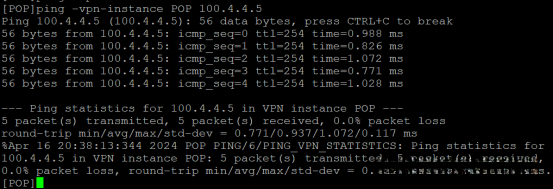

查看路由表和执行ping命令时都要带VPN实例，如下所示。

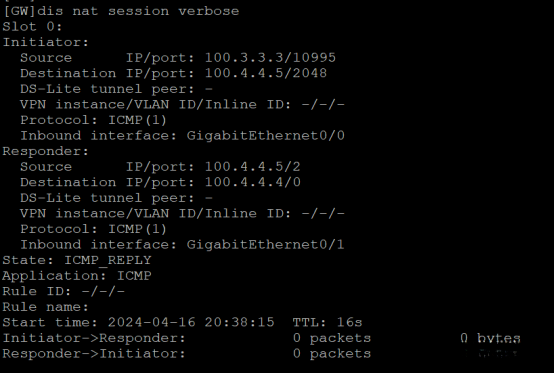

这里我们为什么要配置一个nat，是因为这里没有回程路由，所以需要配置一个nat。
配置路由泄露，其实就是在一个VPN示例中添加另一个VPN实例的下一跳，比如在VPN实例RT1中添加去往SR的默认路由。
[POP]ip route-static vpn-instance RT1 0.0.0.0 0 vpn-instance POP 100.3.3.4
对应的，也要在VPN实例POP中添加回程路由。
[POP]ip route-static vpn-instance POP 100.1.1.0 24 vpn-instance RT1 100.1.1.1

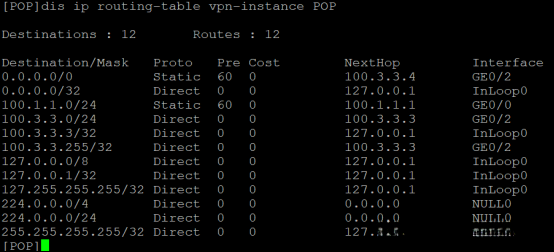

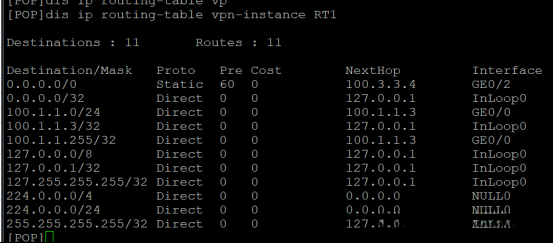

查看vpn-instance RT1路由表和vpn-instance POP路由表
同理，再增加VPN实例RT2和POP之间的互访路由。

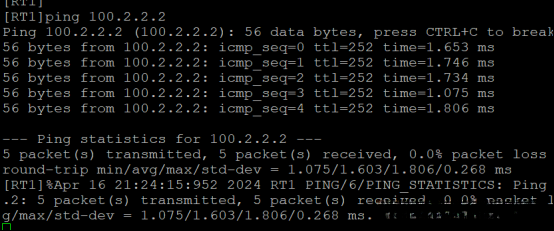

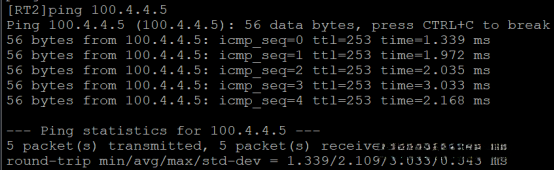

路由已经建立，现在，从RT1上就能正常访问SR了。
同理，再增加VPN实例RT2和POP之间的互访路由。
[POP]ip route-static vpn-instance RT2 0.0.0.0 0 vpn-instance POP 100.3.3.4
[POP]ip route-static vpn-instance POP 100.2.2.0 24 vpn-instance RT2 100.2.2.2
但是也有了一个新的问题，那就是RT1、RT2也能互访了，这让VPN实例变得没有意义了。

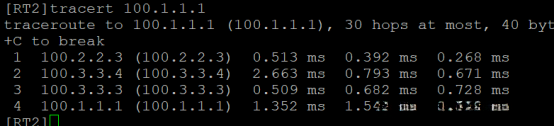

tracert查看一下转发路径。
我们发现RT2和RT1之间的互访是由GW实现的，那我们在GW设备的接口GE0/0上加一个包过滤行不行呢？
[GW]acl advanced 3000
[GW-acl-ipv4-adv-3000]rule 0 deny ip source 100.1.1.0 0.0.0.255 destination 100.
2.2.0 0.0.0.255
[GW-acl-ipv4-adv-3000]rule 5 deny ip source 100.2.2.0 0.0.0.255 destination 100.
1.1.0 0.0.0.255
[GW-acl-ipv4-adv-3000]quit
[GW]int g0/0
[GW-GigabitEthernet0/0]packet-filter ?
INTEGER<2000-2999> Basic ACL number
INTEGER<3000-3999> Advanced ACL number
INTEGER<4000-4999> Layer 2 ACL number
default Default action
ipv6 Specify an IPv6 ACL
mac Specify a Layer 2 ACL
name Specify an ACL by its name
[GW-GigabitEthernet0/0]packet-filter 3000 inbound#数据包过滤匹配acl 3000的流量拒绝通过
再次测试
[RT1]ping 100.2.2.2
Ping 100.2.2.2 (100.2.2.2): 56 data bytes, press CTRL+C to break
Request time out
Request time out
Request time out
Request time out
Request time out
--- Ping statistics for 100.2.2.2 ---
5 packet(s) transmitted, 0 packet(s) received, 100.0% packet loss
[RT1]%Apr 16 21:57:56:919 2024 RT1 PING/6/PING_STATISTICS: Ping statistics for 100.2.2.2: 5 packet(s) transmitted, 0 packet(s) received, 100.0% packet loss.
[RT1]tracert 100.2.2.2
traceroute to 100.2.2.2 (100.2.2.2), 30 hops at most, 40 bytes each packet, press CTRL+C to break
1 100.1.1.3 (100.1.1.3) 0.547 ms 0.609 ms 0.461 ms
2 100.3.3.4 (100.3.3.4) 1.315 ms !X 0.704 ms !X 1.226 ms !X

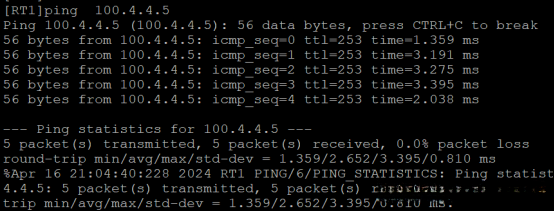

[RT1]ping 100.4.4.5
Ping 100.4.4.5 (100.4.4.5): 56 data bytes, press CTRL+C to break
56 bytes from 100.4.4.5: icmp_seq=0 ttl=253 time=1.359 ms
56 bytes from 100.4.4.5: icmp_seq=1 ttl=253 time=3.191 ms
56 bytes from 100.4.4.5: icmp_seq=2 ttl=253 time=3.275 ms
56 bytes from 100.4.4.5: icmp_seq=3 ttl=253 time=3.395 ms
56 bytes from 100.4.4.5: icmp_seq=4 ttl=253 time=2.038 ms
