Wideband Sparse Reconstruction for Scanning Radar论文阅读
Wideband Sparse Reconstruction for Scanning Radar
-
-
1. 研究目标与实际意义
-
- 1.1 研究目标
- 1.2 实际问题与意义
-
2. 方法与模型
-
-
2.1 宽频带字典框架
-
- 2.1.1 宽频带q-SPICE算法步骤
-
2.2 方法对比
-
- 2.2.1 关键公式对比
-
-
2.2.2 计算复杂度分析
-
3. 实验验证
-
- 3.1 实验设计
- 3.2 关键结果
-
4. 未来研究方向
-
- 4.1 学术挑战
- 4.2 技术转化与投资机会
-
5. 不足与改进空间
-
- 5.1 方法局限性
- 5.2 验证不足
-
6. 创新点与学习建议
-
- 6.1 可借鉴的创新点
- 6.2 背景知识补充
-
1. 研究目标与实际意义
1.1 研究目标
论文的核心目标是解决实波束扫描雷达 （Scanning Radar）在方位角分辨率提升中的计算效率问题。具体而言，传统稀疏重建方法（如q-SPICE算法）在处理高维度参数空间时面临计算复杂度高的挑战。作者提出一种宽频带字典框架 （Wideband Dictionary Framework），通过分层网格优化（粗网格筛选+细网格细化）降低计算负担，同时保持稀疏重建的性能。
1.2 实际问题与意义
扫描雷达在机场监视、港口监控等场景中广泛应用，但其方位角分辨率受限于天线方向图的低通特性。传统方法（如IAA、SLIM）虽能提升分辨率，但计算成本高且无法有效处理大规模数据。本研究的宽频带稀疏重建技术可显著减少计算时间（从38.9秒降至2.4秒），为实时雷达成像提供了可能，对安防、航空导航等领域具有重要应用价值。
2. 方法与模型
2.1 宽频带字典框架
论文将扫描雷达的方位回波建模为卷积过程：
y = s \star h + n
其中s为反射率函数，h为天线方向图，n为加性噪声。通过傅里叶变换，问题转化为频域稀疏重建：
\tilde{z} = F \alpha + \tilde{e}
其中F为傅里叶字典矩阵，\alpha为稀疏反射率系数。
2.1.1 宽频带q-SPICE算法步骤
创新性地提出了一种分层网格优化策略 ：
- 粗网格筛选（Coarse Grid Screening） ：构建覆盖参数空间的粗网格字典\Gamma，通过q-SPICE算法快速识别激活频段。
- 细网格细化（Fine Grid Refinement） ：仅对激活频段进行精细化网格划分，形成局部高分辨率字典\Gamma'，避免全参数空间计算。
宽频带字典定义 ：
粗网格划分 ：将频域参数空间划分为B个宽频带，定义字典\Gamma：
\Gamma_{n,b} = \frac{1}{2\pi} \int_{\omega'_b}^{\omega'_{b+1}} e^{j\omega(n-1)} d\omega
其中，\omega'_b = \frac{2\pi}{B}(b-1)为粗网格频段边界，B为频段数。该字典通过积分覆盖连续频段，避免离散采样带来的计算冗余。
激活频段筛选 ：利用q-SPICE估计各频段功率，保留功率超过阈值\tau的频段。
q-SPICE优化目标(精细化重建) ：
- 局部细网格 ：对激活频段采用高密度网格（如Q=50点），构建局部字典\Gamma'。
- q-SPICE迭代优化 ：
-
协方差矩阵更新 ：
R = \sum_{m=1}^M |a_m|^2 f_m f_m^H + \text{diag}(\sigma_n^2) -
目标函数
g = \tilde{z}^H R^{-1} \tilde{z} + \|W_s p_s\|_1 + \|W_n p_n\|_q
其中，\| \cdot \|_q为q-范数（q \geq 1），p_s和p_n分别表示信号与噪声的功率参数。相比传统SPICE，q-SPICE通过分离信号与噪声的惩罚项（1-范数对信号，q-范数对噪声），提升协方差矩阵R的稳定性。 -
迭代公式 ：
p_m^{(i+1)} = p_m^{(i)} \frac{|b_m^H R^{-1}(i) \tilde{z}|}{w_m^{1/2} \rho(i)}
-
- 迭代更新规则 ：
p_m = \begin{cases} \dfrac{|\beta_m|}{\sqrt{w_m} \lambda^{1/2}}, & m=1,\ldots,M \\ \dfrac{|\beta_m|^{\dfrac{2}{q+1}} \|W_n^{1/2} \beta_n\|_{\dfrac{2q}{q+1}}^{\dfrac{q-1}{q+1}}}{w_m^{\dfrac{q}{q+1}} \lambda^{1/2}}, & m=M+1,\ldots,M+N \end{cases}
其中\beta = P B^H R^{-1} \tilde{z}，\lambda为归一化因子。该迭代规则通过自适应调整信号与噪声的权重，避免协方差矩阵退化。
2.2 方法对比
2.2.1 关键公式对比
| 方法 | 目标函数 | 特点 | ||||
|---|---|---|---|---|---|---|
| SPICE | $\min \tilde{z}^H R^{-1} \tilde{z} + | W p | _1$ | 统一约束信号与噪声，易导致协方差矩阵奇异 | ||
| q-SPICE | $\min \tilde{z}^H R^{-1} \tilde{z} + | W_s p_s | _1 + | W_n p_n | _q$ | 分离信号（1-范数）与噪声（q-范数），提升稳定性 |
| 宽频带q-SPICE | 同q-SPICE，但字典维度从M降至B | 通过粗网格减少计算量，细网格保持分辨率 |
2.2.2 计算复杂度分析
传统q-SPICE ：每迭代需计算R^{-1}，复杂度为\mathcal{O}(MN^2 + N^3)。
宽频带q-SPICE ：粗筛阶段复杂度\mathcal{O}(BN^2 + N^3)，细筛阶段\mathcal{O}(QK^2 + K^3)（K \ll M）。
计算效率提升 ：粗网格筛选将参数空间维度从M（如1000）降至B（如20），结合Toeplitz结构快速计算，复杂度从\mathcal{O}(MN^2 + N^3)降至\mathcal{O}(BN^2 + N^3)。
性能无损 ：通过精细化网格（如每个激活频段细分50点），分辨率与窄带方法（如传统q-SPICE）相当（相对误差-30.6 dB）。
鲁棒性增强 ：q-范数约束噪声项（1
3. 实验验证
3.1 实验设计
- 仿真数据 ：生成合成场景（多组相邻目标），SNR=10 dB，对比IAA、SLIM、SPICE、q-SPICE及宽频带q-SPICE。
- 真实数据 ：使用X波段FMCW雷达采集港口和机场场景数据，验证算法在复杂环境下的有效性。
3.2 关键结果
分辨率与旁瓣抑制 ：
“q-SPICE和宽频带q-SPICE方法可抑制旁瓣并生成更稀疏的结果，相对误差为-30.6 dB”（图9）。
图2(i)(j)显示，宽频带方法在保持分辨率的同时，将计算时间从38.9秒降至2.4秒。

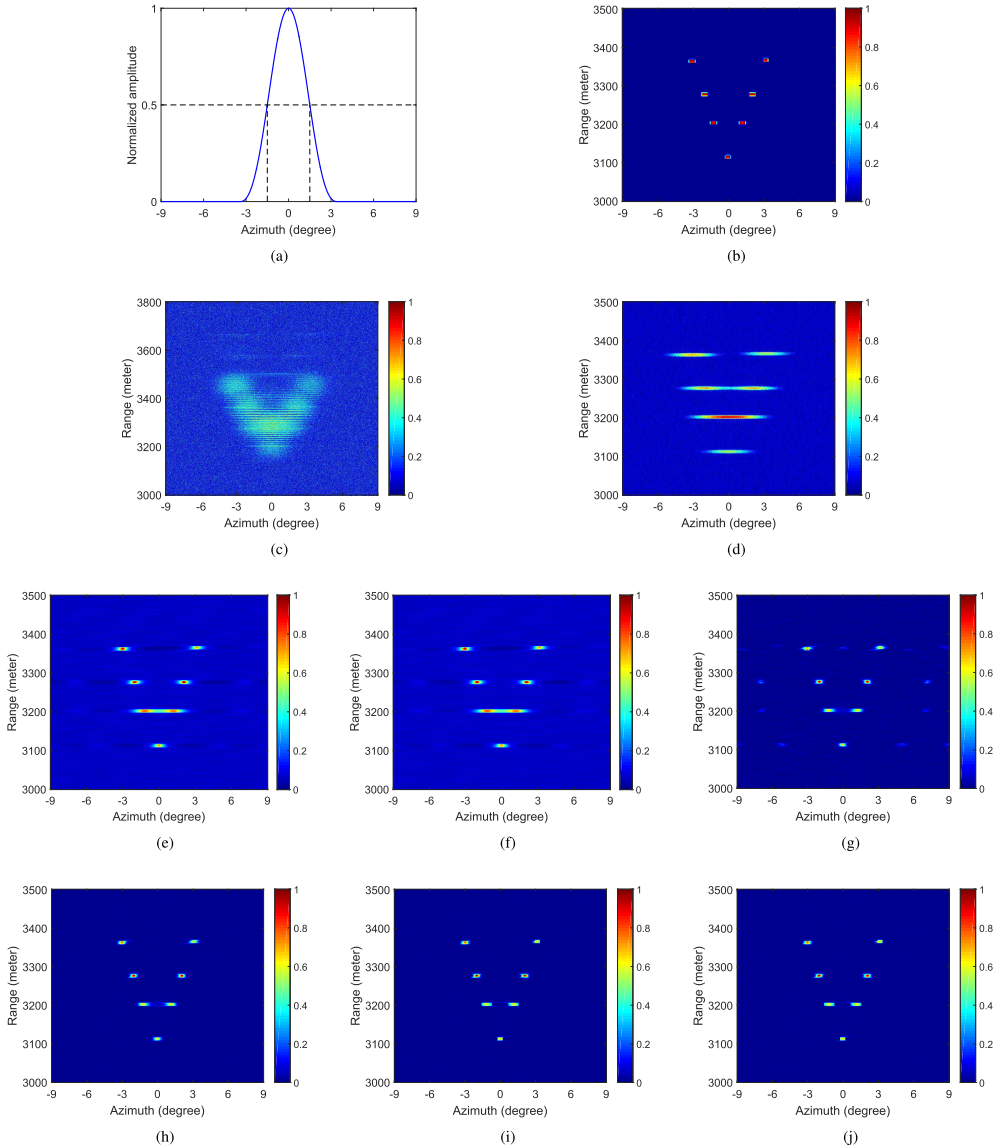

图2 重建结果对比
- (a)-(j)展示了不同方法在合成场景下的重建效果。宽频带q-SPICE（图j）在保持高分辨率的同时，显著降低旁瓣。
- 计算时间对比 ：
- 宽频带q-SPICE在M=1200时，选择B=40频段，计算时间降低至传统方法的6%（图4）。

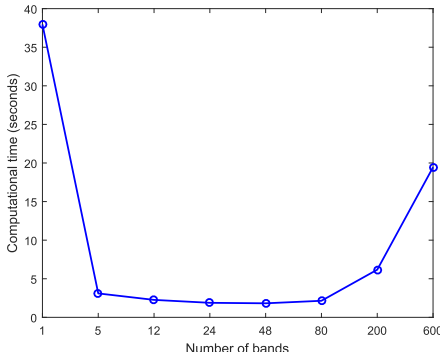

图4：计算时间随频段数变化
当B \approx \sqrt{M}时，计算时间最优（如M=1200，B=40）。
- 随M增大，计算效率提升更显著（图5）。
4. 未来研究方向
4.1 学术挑战
- 非均匀网格优化 ：当前方法依赖均匀网格划分，未来可探索自适应网格细化策略。
- 动态场景处理 ：论文假设目标静止，需扩展至运动目标（如多普勒效应补偿）。
4.2 技术转化与投资机会
- 实时成像系统 ：宽频带稀疏重建可集成至FPGA/GPU平台，推动雷达实时处理商业化。
- 多模态融合 ：结合光学或红外传感器，提升复杂环境下的目标识别能力。
5. 不足与改进空间
5.1 方法局限性
- 阈值选择依赖 ：激活频段筛选依赖经验阈值\tau，可能引入人为偏差。
- 噪声模型简化 ：假设噪声为AWGN，实际场景中可能存在非高斯或相关噪声。
5.2 验证不足
- 大规模数据测试 ：论文仅展示M=1200的仿真，需验证更大规模数据（如M>10^4）的适用性。
6. 创新点与学习建议
6.1 可借鉴的创新点
- 分层网格优化 ：粗筛+细化的思路可推广至其他稀疏重建问题（如医学成像）。
- q-范数约束 ：通过调整q值平衡稀疏性与稳定性，适用于噪声环境复杂的场景。
6.2 背景知识补充
- 稀疏信号处理 ：需掌握LASSO、SPICE等经典算法。
- 雷达信号模型 ：理解卷积模型（y = s \star h + n）与傅里叶域重建的物理意义。
