论文速览 | IEEE INFOCOM 2023 | mmEavesdropper: Signal Augmentation-based Directional Eavesdropping with mmWave Radar | 基于毫米波雷达的声音窃听系统:信号增强技术实现定向窃听

1 引言

在这个信息时代,语音隐私安全 已经成为一个日益严峻的问题。随着在线会议 的普及和智能语音助手 的广泛应用,我们的日常生活和工作中充满了各种语音信息。这些信息就像空气中飘荡的蒲公英种子,看似轻盈无害,却可能携带着重要的秘密。想象一下,在一次重要的商业会议中,与会者正在热烈讨论公司的下一步战略。他们的声音像波浪一样在会议室中传播,但谁能保证这些"波浪"不会被未经授权的"渔夫"捕获呢?

传统的声学窃听 方法就像是在房间里安装一个隐蔽的麦克风,直接记录原始声音。然而,这种方法就像是在嘈杂的集市里偷听别人的对话,很容易受到环境噪声的干扰。近年来,研究人员提出了一些新颖的方法,试图直接感知声源的振动来进行窃听。这些方法就像是用显微镜观察声音在物体表面留下的微小"涟漪"。

然而,这些方法都有各自的局限性。基于传感器的方法需要直接接触目标物体,就像你必须把耳朵贴在墙上才能听到隔壁的声音。基于视觉的方法则容易受到光照条件的影响,就像你在黑暗中无法看清对方的唇语一样。而基于无线信号的方法虽然引起了研究者的兴趣,但大多数工作只能识别特定的词语,而无法重建完整的声音,就像你只能听懂几个单词,却无法理解整个句子的含义。

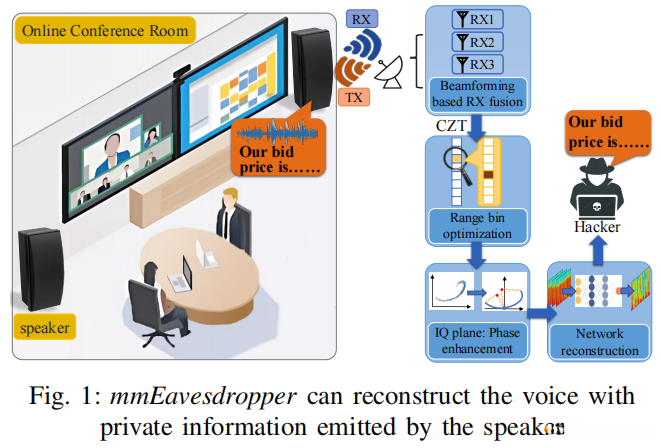

在这篇论文中,作者提出了一个名为mmEavesdropper 的系统,这个系统就像是一个超级灵敏的"耳朵",能够通过毫米波雷达 来窃听扬声器发出的声音。与传统的窃听设备相比,mmEavesdropper就像是一个精准的"声音望远镜",它可以利用多个接收天线进行波束成形 ,只捕获目标方向的振动,就像在嘈杂的人群中只关注一个人的声音。

2 动机

研究者们开发mmEavesdropper系统的动机主要源于以下几个方面:

语音隐私安全日益重要 :随着智能语音助手和在线会议的普及,语音中可能包含大量敏感信息,如密码、商业机密等。这些信息就像是空中飘荡的金粉,引起了不法分子的觊觎。

传统窃听方法存在局限性 :传统的窃听设备容易受到环境噪声的干扰,就像在喧闹的集市里想要听清特定的对话一样困难。

新型窃听方法各有缺陷 :基于传感器的方法需要接触目标,基于视觉的方法受光照影响,而现有的无线方法多数只能识别特定词语而非重建完整声音。

毫米波技术的潜力 :毫米波雷达具有高精度、定向性强的特点,就像是一把精准的"声音手术刀",能够从复杂的环境中精确提取目标声音信息。

信号增强技术的应用 :通过信号增强技术,可以进一步提高窃听的质量和准确性,就像给"声音望远镜"装上了高倍镜和防抖功能。

基于这些动机,研究者们开发了mmEavesdropper系统,旨在实现高质量、定向的声音窃听,为语音隐私安全研究提供新的视角和方法。

3 方法

mmEavesdropper系统的核心思想是通过信号增强 来提高毫米波雷达捕获微振动信号的能力,从而实现高质量的声音重建。系统的方法主要包括三个方面的信号增强:

3.1 目标聚焦的信号增强

这一步骤就像是为毫米波雷达装上了一个高精度的"瞄准镜"。

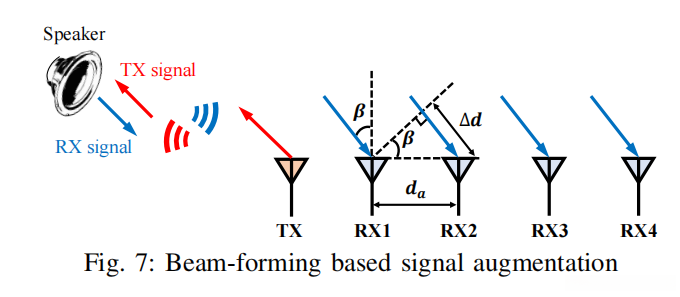

波束成形技术 :
利用多个接收天线,通过调整每个天线的信号相位,形成一个指向特定方向的"波束"。这就像是在嘈杂的人群中,我们能够集中注意力只听一个人说话。

波束成形的数学表达如下:

sBF(t) = \sum_{i=1}^{N} sIF,i(t) \exp(-j\frac{d_a \sin \theta}{\lambda} \times (i-1)\pi)

其中,N是天线数量,d_a是相邻天线间距,θ是入射角,λ是波长。

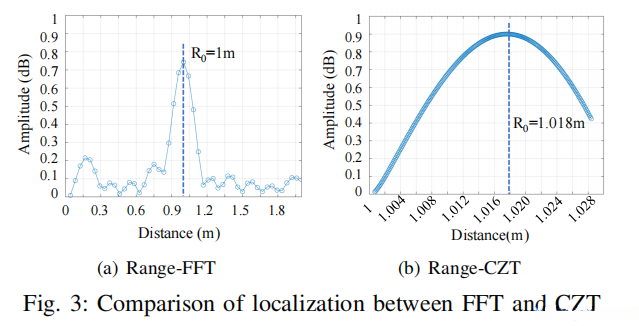

Chirp-Z变换(CZT) :
传统的快速傅里叶变换(FFT)在确定目标距离时分辨率有限。CZT就像是一个"放大镜",可以在特定频率范围内提高采样精度。

CZT的数学表达如下:

S_{CZT}(k) = \sum_{t=0}^{N-1} s_{IF}(t)G^{-t}W^{tk}, k=0,...,M-1

G = G_0e^{j2\pi\theta_0}
W = W_0e^{i2\pi\phi_0}

其中,θ_0和φ_0分别是单位圆的起始角和角度间隔。

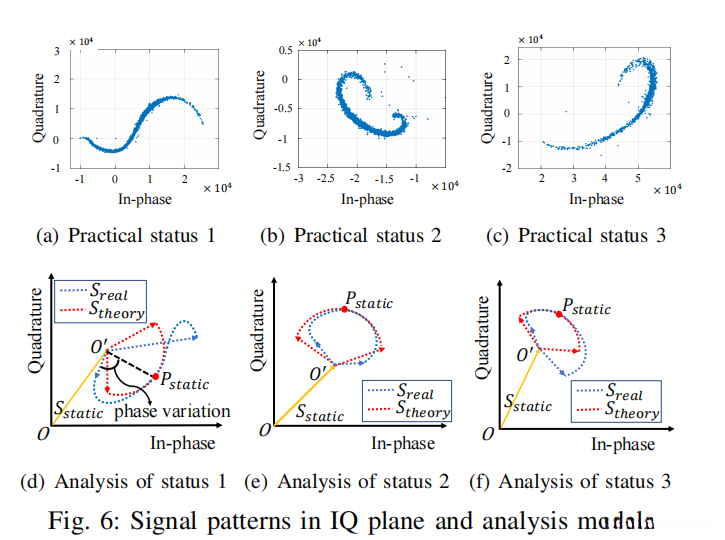

3.2 IQ校准的振动增强

这一步骤就像是为捕获的信号"去除杂质",提取出纯净的振动信号。

信号分段 :
将IQ平面上的信号点集P分为两部分,P_p和P_n,分别对应正振动和负振动。

双圆拟合 :
对P_p和P_n分别进行最小二乘拟合,得到两个圆心O_p和O_n。

相位提取 :
振动信号的相位θ_vib(t)可以表示为:

\theta_{vib}(t) = \begin{cases} \angle O_pOP, & P \in P_p \\ -\angle O_nOP, & P \in P_n \end{cases}

3.3 通道融合的语音增强

这一步骤就像是将多个"模糊的声音片段"拼接成一个完整清晰的声音。

多通道信息融合 :
不仅使用目标bin的相位序列,还利用附近bin的信息。这就像是在拼图时,不仅看当前的拼图块,还要参考周围的拼图块。

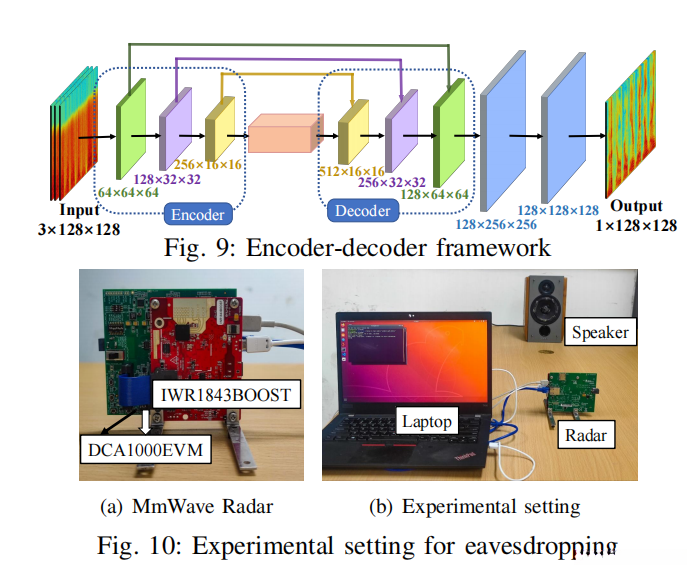

编码器-解码器网络 :
设计了一个基于编码器-解码器结构的神经网络,用于从融合的振动信息中重建人声。这个网络就像是一个"声音翻译器",能够将振动信号"翻译"成人类可以理解的声音。

网络结构包括:

 * 4层卷积用于下采样(编码器)
 * 4层反卷积用于上采样(解码器)
 * 3个跳跃连接层连接对应的卷积和反卷积层

这种结构确保了深层和浅层特征的整合,就像在翻译时既要理解单词,又要把握整体语境。

通过这三个层次的信号增强,mmEavesdropper系统能够从毫米波雷达捕获的微弱振动信号中,重建出高质量的人声,实现了精准的声音窃听。

4 实验和结果

为了验证mmEavesdropper系统的性能,研究者们进行了一系列全面的实验。这些实验就像是对这个"超级耳朵"进行全方位的体检,测试它在各种条件下的"听力"表现。

4.1 实验设置

实验使用了一个商用毫米波雷达系统 ,包括一个评估模块IWR1843BOOST和一个实时捕获卡DCA1000EVM。这个设置就像是给系统配备了一个高精度的"听诊器"。雷达启用了1个发射天线和4个接收天线,就像是给系统装上了4只敏锐的"耳朵"。

实验数据包含了数字09和字母az的语音,总计1000分钟,其中80%用于训练,20%用于测试。这就像是给系统进行了一次全面的"听力训练"。

4.2 评估指标

研究者们使用了以下指标来评估系统性能:

信噪比(SNR)和峰值信噪比(PSNR) :
这两个指标就像是衡量声音清晰度的"听力测试仪"。SNR的计算公式为:

SNR = 10 \log \frac{E_s}{E_N}

PSNR的计算公式为:

PSNR = 10 \log_{10} (\frac{V_{max}^2}{MSE})

其中,V_max是信号的最大值,MSE是均方误差。

识别准确率 :
研究者们设计了一个基于LeNet-5的识别网络,用于分类字母和数字。这就像是给系统进行了一次"听写测试"。

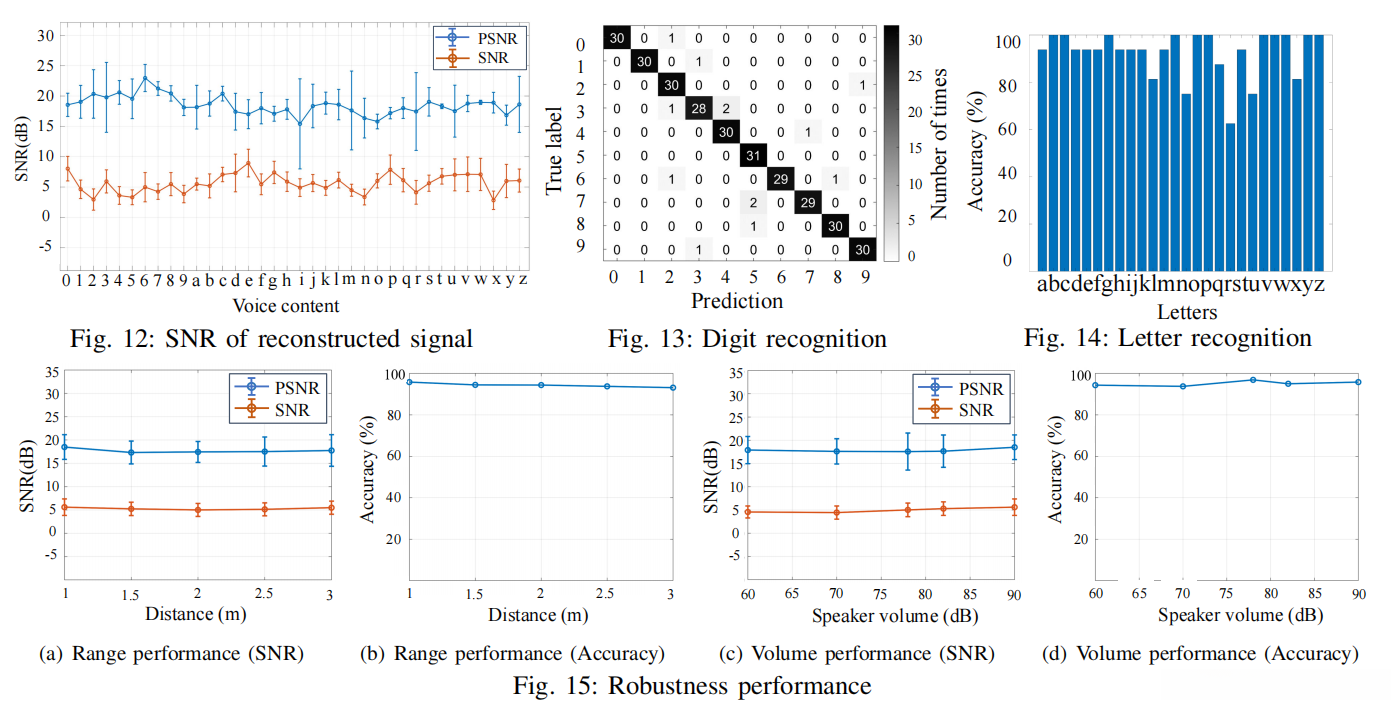

4.3 主要结果

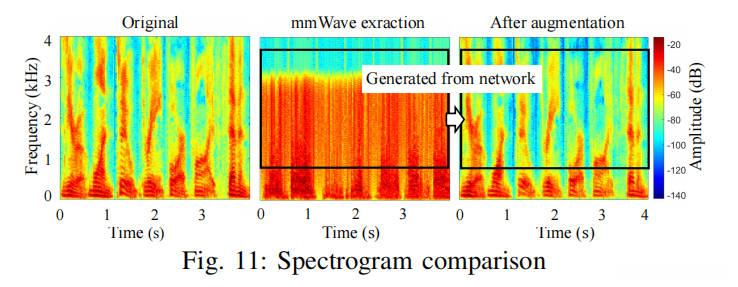

语谱图重建 :
mmEavesdropper能够高质量地重建毫米波捕获的语谱图。重建后的信号噪声很小,与麦克风捕获的信号非常相似。这就像是系统成功地将"模糊的声音照片"变得清晰可辨。

音频重建 :
系统重建的语音平均SNR为4.8dB,平均PSNR达到17dB。最高的SNR为8.2dB(字母"e"),最高的PSNR为22dB(数字"6")。这意味着重建的声音信息始终比噪声更加突出,就像在嘈杂的环境中依然能够清晰地听到目标声音。

识别准确率 :
mmEavesdropper的总体平均识别准确率达到了93%。数字识别的平均准确率为95%,字母识别的平均准确率为93%。这就像系统在"听写测试"中取得了优异的成绩。

距离鲁棒性 :
在1~3米的范围内,系统都能保持高质量的声音重建,识别准确率始终超过94%。SNR始终超过5dB,PSNR始终大于17dB。这说明系统具有良好的"远程听力"能力。

音量鲁棒性 :
在60dB~90dB的音量范围内,系统的性能保持稳定,识别准确率始终超过93%。这表明系统能够适应不同的"说话音量",就像一个善于倾听的人能够理解各种音量的对话。

5 不足和未来展望

尽管mmEavesdropper系统展现出了令人印象深刻的性能，但就像任何科技创新一样，它仍然存在一些局限性和潜在的改进空间 。让我们一起来探讨这些不足，并展望未来的研究方向。

5.1 系统的局限性

距离限制 ：
虽然实验表明系统在1-3米范围内表现出色，但对于更远距离的窃听效果可能会下降。这就像人类的听力，随着距离的增加，声音会变得越来越模糊。未来的研究可以探索如何扩大有效窃听范围 。

环境因素 ：
当前的实验主要在相对理想的环境中进行。在复杂的真实环境中，如有多个声源或存在强烈的电磁干扰时，系统的性能可能会受到影响。这就像在嘈杂的餐厅里想要听清特定的对话一样具有挑战性。

实时性 ：
论文中没有详细讨论系统的实时处理能力。在实际应用中，低延迟的实时处理 可能是一个重要的需求，这需要进一步的优化。

能耗问题 ：
毫米波雷达和复杂的信号处理可能会消耗大量能源。在某些场景下，如长时间的隐蔽监听，这可能成为一个限制因素。

5.2 未来研究方向

多目标跟踪 ：
当前系统主要关注单一声源的窃听。未来可以探索如何同时跟踪和分离多个声源，就像在派对上能够同时听清多个人的对话。这可能涉及更复杂的空间滤波 和源分离算法 。

跨介质窃听 ：
研究如何通过墙壁或其他障碍物进行窃听。这可能需要研究不同材料对毫米波的影响，并开发相应的信号处理技术。

融合其他传感技术 ：
将毫米波技术与其他传感技术（如视觉或热成像）结合，可能会进一步提高系统的性能和适应性。这就像给"超级耳朵"配上"超级眼睛"。

抗干扰技术 ：
开发更强大的抗干扰算法，以应对复杂的电磁环境。这可能涉及自适应滤波 和机器学习 技术的应用。

小型化和低功耗设计 ：
研究如何将系统集成到更小、更节能的设备中，以适应更多的应用场景。这可能需要在硬件和算法层面进行优化。

伦理和隐私保护 ：
随着这类技术的发展，研究如何防范恶意使用，以及如何在技术发展和隐私保护之间取得平衡，将变得越来越重要。

5.3 潜在的应用扩展

除了窃听，这项技术还可能在以下领域找到积极的应用：

医疗监测 ：
用于无接触式呼吸和心跳监测，特别是对于需要长期监护的患者。

智能家居 ：
改进语音控制系统，使其能在嘈杂环境中更准确地识别命令。

安全系统 ：
在某些高安全性要求的场所，用于检测异常声音或对话。

环境声学 ：
用于研究建筑物或城市环境中的声音传播特性。

通过解决这些局限性并探索新的应用领域，mmEavesdropper系统有望在未来发展成为一个更加强大、versatile的技术平台。

6 总结

这篇论文介绍的mmEavesdropper系统无疑是一项突破性的技术 。它巧妙地将毫米波雷达技术 与先进的信号处理算法 相结合，开创了一种新的声音窃听方法。让我们回顾一下这个系统的主要特点和贡献：

创新的窃听方法 ：
通过感知声音引起的微小振动，而不是直接捕获声波，实现了高质量的声音重建。这就像是通过观察水面的涟漪来推断石头的形状。

多层次的信号增强 ：

 * 目标聚焦的信号增强
 * IQ校准的振动增强
 * 通道融合的语音增强

这三层增强技术就像是给系统装配了精密的"听力辅助设备"。

出色的性能 ：
在各种实验条件下，系统都展现出了令人印象深刻的性能，包括高达93%的识别准确率和良好的距离、音量鲁棒性。

理论与实践的结合 ：
论文不仅提出了理论模型，还通过实际的硬件实现和大量实验验证了系统的可行性。

潜在的广泛应用 ：
虽然主要聚焦于窃听，但这项技术在医疗、安全、智能家居等领域都有潜在的应用价值。
