实验使用的教材配套图片资源：数字图像处理-冈萨雷斯-第三版（教材配图）
实验中涉及的Matlab代码资源：数字图像处理 第九章 形态学图像处理（Matlab实验代码）

一、形态学：二值图像的腐蚀 P405

1.1 实验内容

关于灰度图像腐蚀的实验

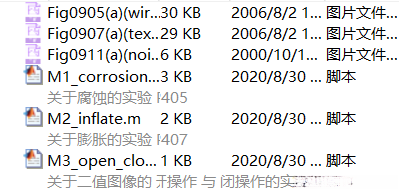

1.2 文件目录结构

在这里插入图片描述

1.3 Matlab代码

复制代码
    % 关于腐蚀的实验 P405
    close all;clear all;clc;
    f = imread('Fig0905(a)(wirebond-mask).tif');
    g = imerode(f, strel('disk', 5));
    g1 = imerode(f, strel('disk', 7));
    g2 = imerode(f, strel('disk', 22));
    subplot(1,4,1), imshow(f);title('(a)原始图像的尺寸为480x480像素:');
    subplot(1,4,2), imshow(g);title('(b)使用大小为 11 * 11 的结构元腐蚀的图像');
    subplot(1,4,3), imshow(g1);title('(c)使用大小为 15 * 15 的结构元腐蚀的图像');
    subplot(1,4,4), imshow(g2);title('(d)使用大小为 45 * 45 的结构元腐蚀的图像');













    代码解读

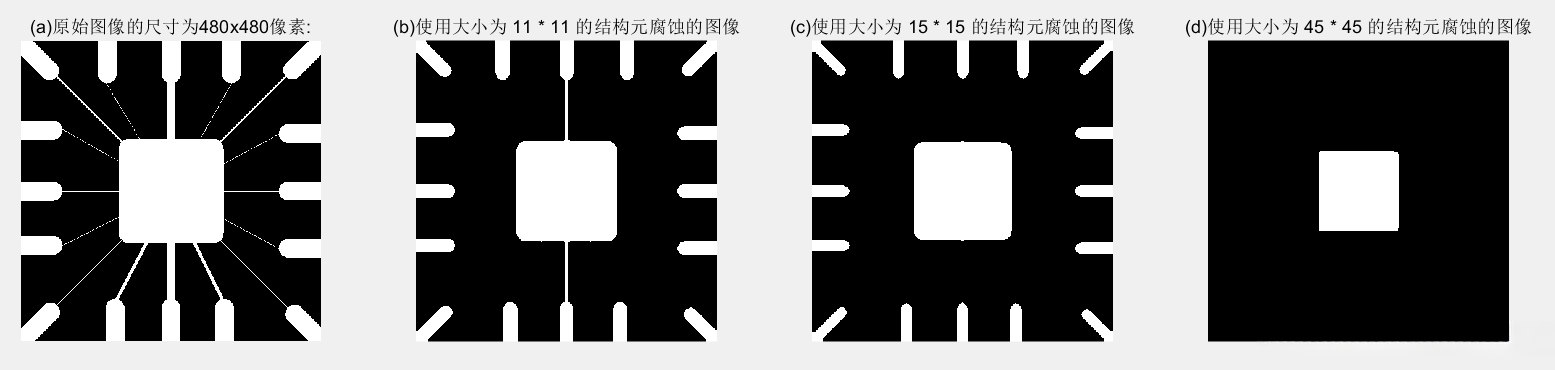

1.4 实验结果

在这里插入图片描述

二、形态学：二值图像的膨胀 P407

2.1 实验内容

关于灰度图像膨胀的实验

2.2 文件目录结构

在这里插入图片描述

2.3 Matlab代码

复制代码
    % 关于膨胀的实验 P407
    close all;clear all;clc;

    A = imread('Fig0907(a)(text_gaps_1_and_2_pixels).tif');
    B = [0 1 0; 1 1 1; 0 1 0];   %指定结构元素由0和1组成的矩阵
    A2 = imdilate(A, B);    %二值图像
    subplot(1,2,1), imshow(A);title('(a)包括断开文本的输入图像:');
    subplot(1,2,2), imshow(A2);title('(b)膨胀后图像:');











    代码解读

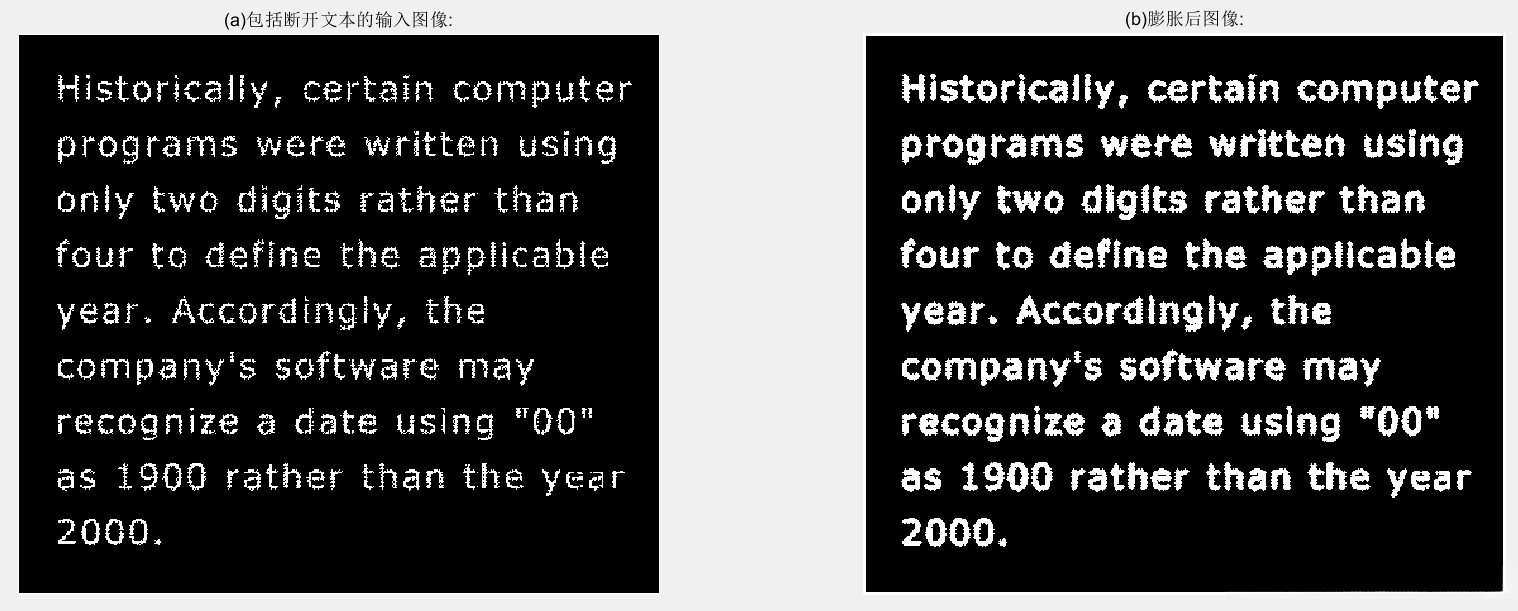

2.4 实验结果

在这里插入图片描述

三、形态学：二值图像的开、闭操作 P410

3.1 实验内容

关于二值图像的 开操作 与 闭操作的实验 P410

3.2 文件目录结构

在这里插入图片描述

3.3 Matlab代码

复制代码
    % 关于二值图像的 开操作 与 闭操作的实验 P410
    close all;clear all;clc;
    % 读入图像
    in = imread('Fig0911(a)(noisy_fingerprint).tif');

    % 腐蚀操作
    g = {in};
    g{end+1} = imerode(in, strel('disk', 1));

    % 开操作
    g{end+1} = imopen(in,strel('disk', 1));

    % 膨胀操作
    g{end+1} = imdilate(g{length(g)},strel('disk', 1));

    % 闭操作
    g{end+1} = imclose(g{length(g)},strel('disk', 1));

    % 显示图像
    title_ = {'(a)噪声图像','(b)腐蚀后的图像','(c)A的开操作','(d)开操作的膨胀','(e)开操作的闭操作'};
    figure;
    for i = 1:length(g)
    subplot(2,3,i);
    imshow(g{i},[]);
    title(title_{i})
    end





























    代码解读

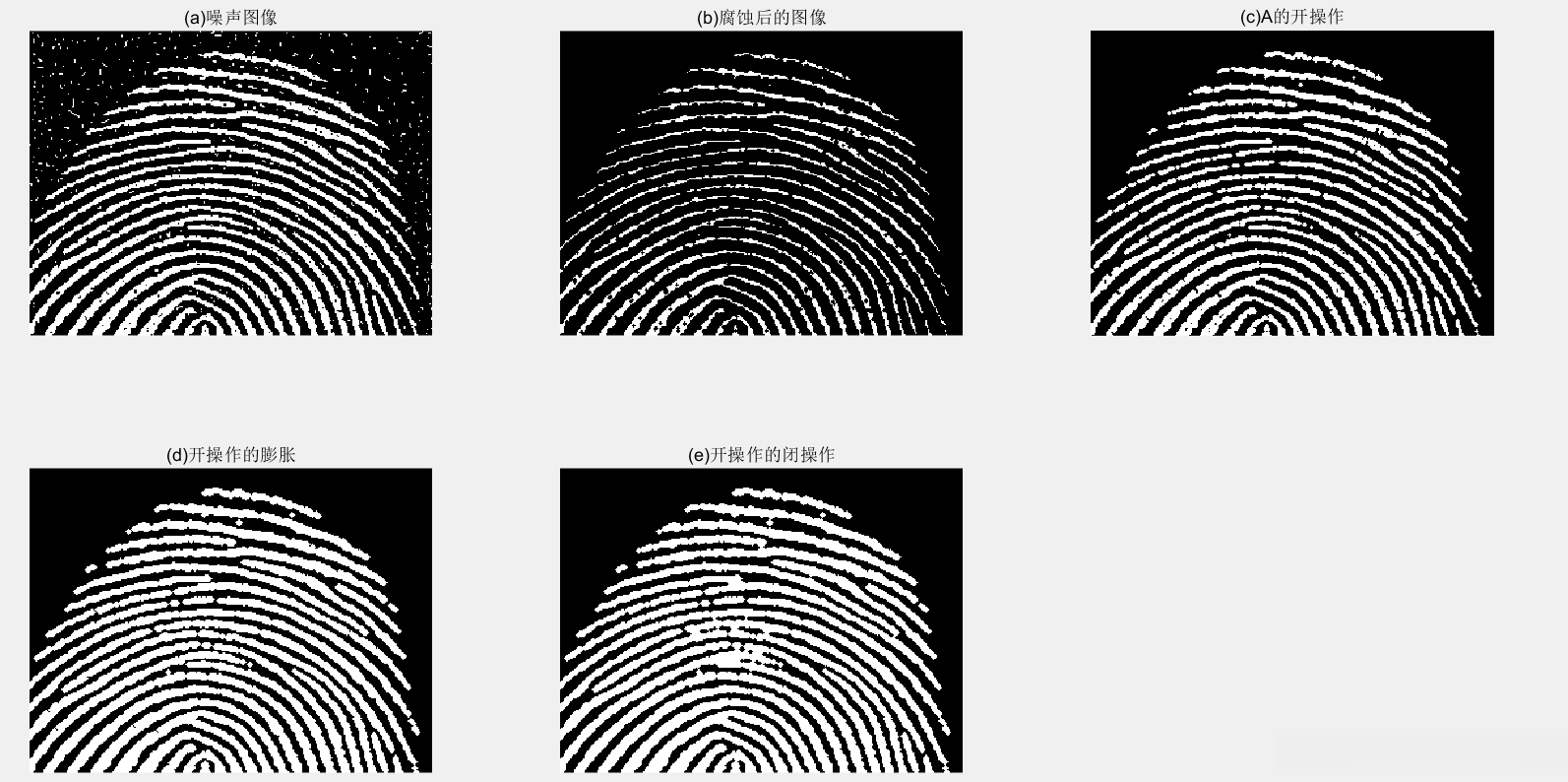

3.4 实验结果

在这里插入图片描述

四、形态学：二值图像— 边界提取 P413

4.1 实验内容

二值图像的边界提取

4.2 文件目录结构

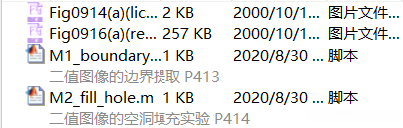

在这里插入图片描述

4.3 Matlab代码

复制代码
    % 二值图像的边界提取 P413
    close all;clear all;clc;

    % 读入图像
    in = imread('Fig0914(a)(licoln from penny).tif');

    % 使用原图减去 对原图腐蚀过后的结果
    boundary = in - imerode(in,strel('disk', 1));

    % 显示图像
    figure;
    subplot(1,2,1);
    imshow(in,[]);
    title('(a)原图');

    subplot(1,2,2);
    imshow(boundary,[]);
    title('(b)获取其边界');





















    代码解读

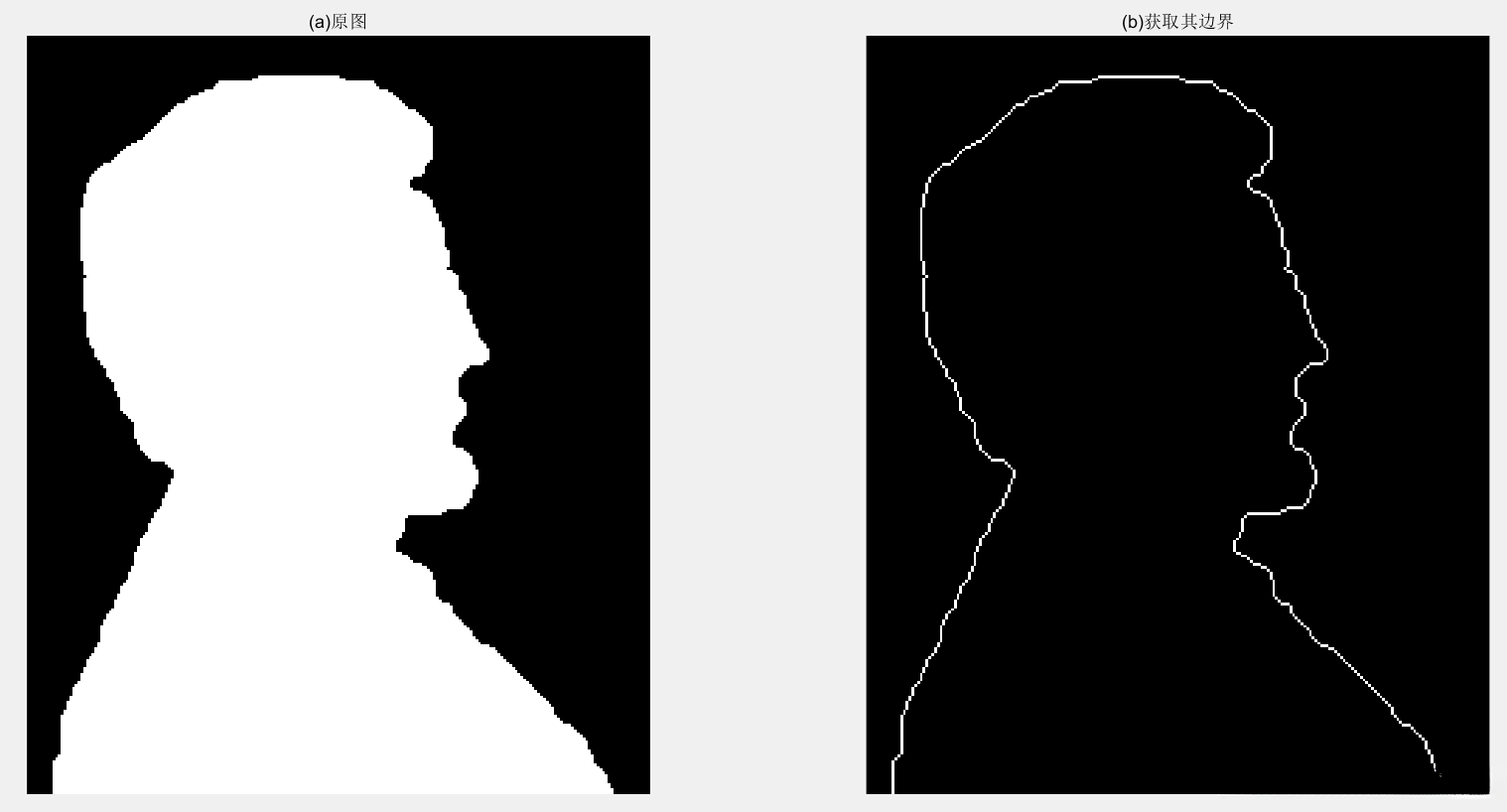

4.4 实验结果

在这里插入图片描述

五、形态学：二值图像 — 空洞填充 P414

5.1 实验内容

二值图像的空洞填充实验

5.2 文件目录结构

在这里插入图片描述

5.3 Matlab代码

复制代码
    % 二值图像的空洞填充实验 P414
    close all;clear all;clc;
    % 读入图像
    in = imread('Fig0916(a)(region-filling-reflections).tif');
    % 填充孔洞
    out = imfill(in,'holes');
    % 显示图像
    figure;
    subplot(1,2,1);
    imshow(in,[]);
    title('(a)二值图像');

    subplot(1,2,2);
    imshow(out,[]);
    title('(b)填充该区域的结果');


















    代码解读

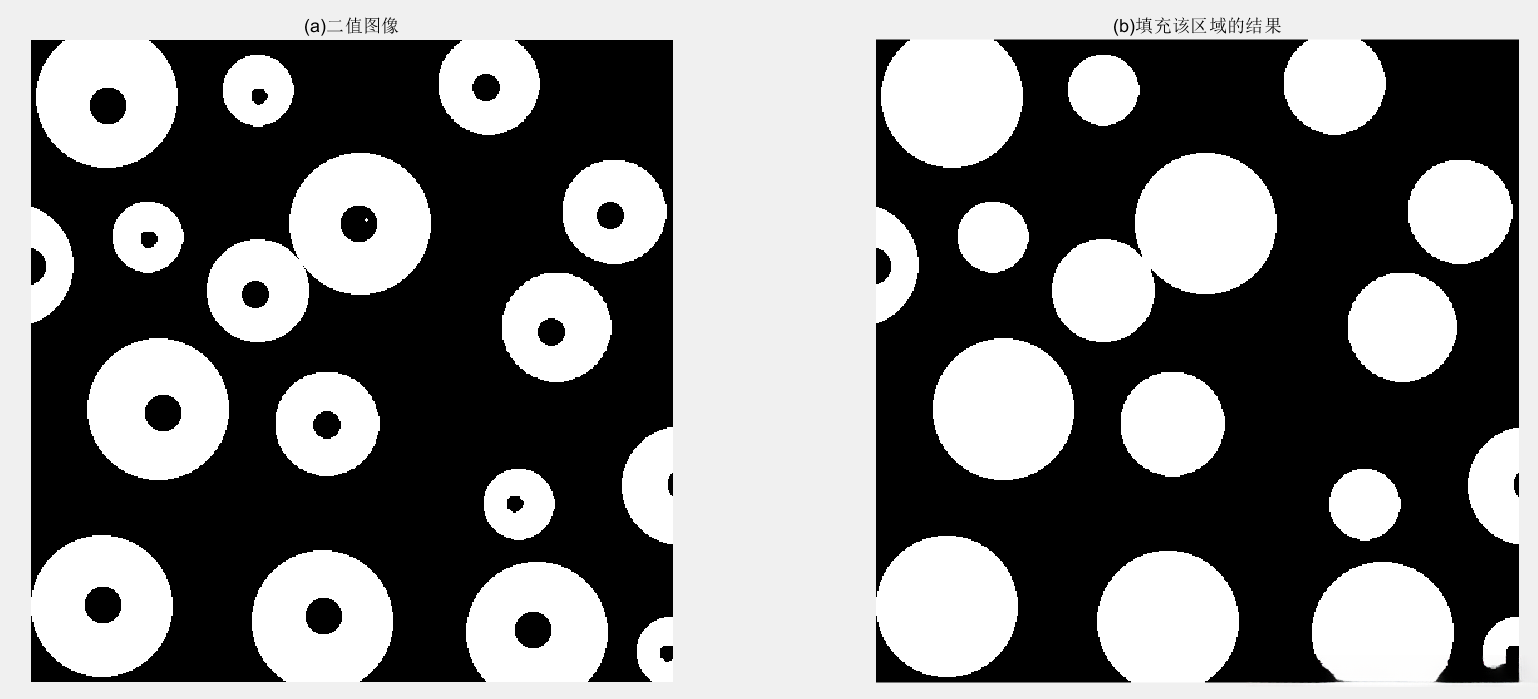

5.4 实验结果

在这里插入图片描述

六、形态学：二值图像 — 重建开操作 P424

6.1 实验内容

对二值图像的重建开操作

6.2 文件目录结构

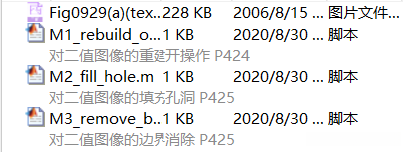

在这里插入图片描述

6.3 Matlab代码

复制代码
    % 对二值图像的重建开操作 P424
    close all;clear all;clc;
    % 读入图像
    in = imread('Fig0929(a)(text_image).tif');

    % 腐蚀
    out = {in};
    b = ones(51,1);
    out{end+1} = imerode(in, b);

    % 开操作
    out{end+1} = imopen(in,b);

    % 重建开操作
    out{end+1}= imreconstruct(out{2},in);

    % 显示图像
    title_ = {'(a)大小为 918*2018 像素的文本图像','(b)使用大小为 51*1 像素的结构元对图(a)的腐蚀','(c)使用相同的结构元对图(a)的开操作，用作参考','(d)重建开操作的结果'};
    figure;
    for i = 1:length(out)
    subplot(2,2,i);
    imshow(out{i},[]);
    title(title_{i});
    end





























    代码解读

6.4 实验结果

在这里插入图片描述

七、形态学：二值图像 — 空洞填充 P425

7.1 实验内容

对二值图像的填充孔洞

7.2 文件目录结构

在这里插入图片描述

7.3 Matlab代码

复制代码
    % 对二值图像的填充孔洞 P425
    close all;clear all;clc;
    % 读入图像
    in = imread('Fig0929(a)(text_image).tif');
    % 填充孔洞
    out = imfill(in,'holes');
    % 显示图像
    figure;
    subplot(1,2,1);
    imshow(in,[]);
    title('(a)二值图像');

    subplot(1,2,2);
    imshow(out,[]);
    title('(b)填充该区域的结果');


















    代码解读

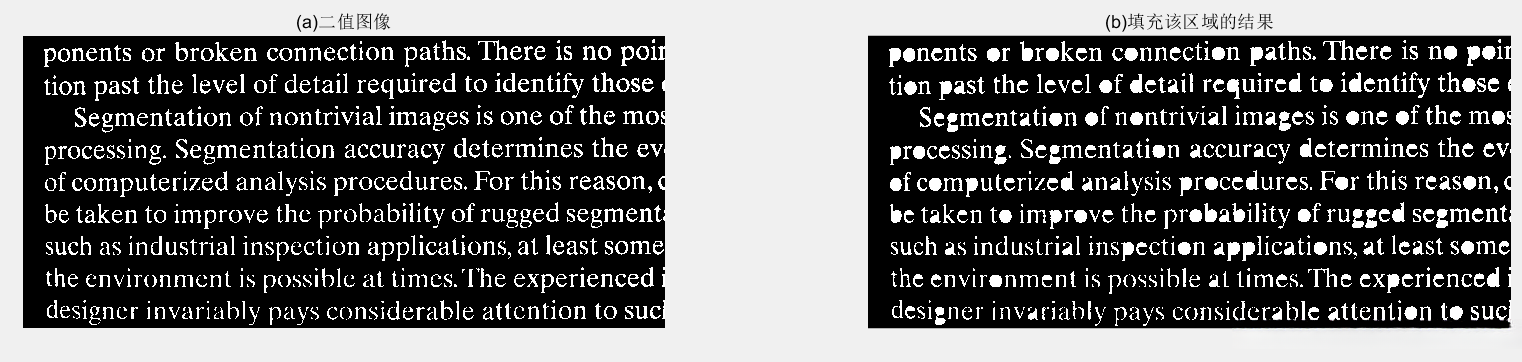

7.4 实验结果

在这里插入图片描述

八、形态学：二值图像 — 边界清除 P426

8.1 实验内容

对二值图像的边界消除

8.2 文件目录结构

在这里插入图片描述

8.3 Matlab代码

复制代码
    % 对二值图像的边界消除 P425
    close all;clear all;clc;
    in = imread('Fig0929(a)(text_image).tif');
    [row,column] = size(in);

    % 膨胀重建获取与边界相连的部分
    out = {};
    f = in;
    f(2:row - 1,2:column-1) = zeros(row - 2,column - 2);
    out{end+1} = imreconstruct(f,in);

    % 除去边界
    out{end+1} = imclearborder(in,8);

    %显示图像
    title_ = {'(a)标记图像','(b)没有接触边界的物体的图像'};
    figure;
    for i = 1:length(out)
    subplot(1,2,i);
    imshow(out{i},[]);
    title(title_{i});
    end

























    代码解读

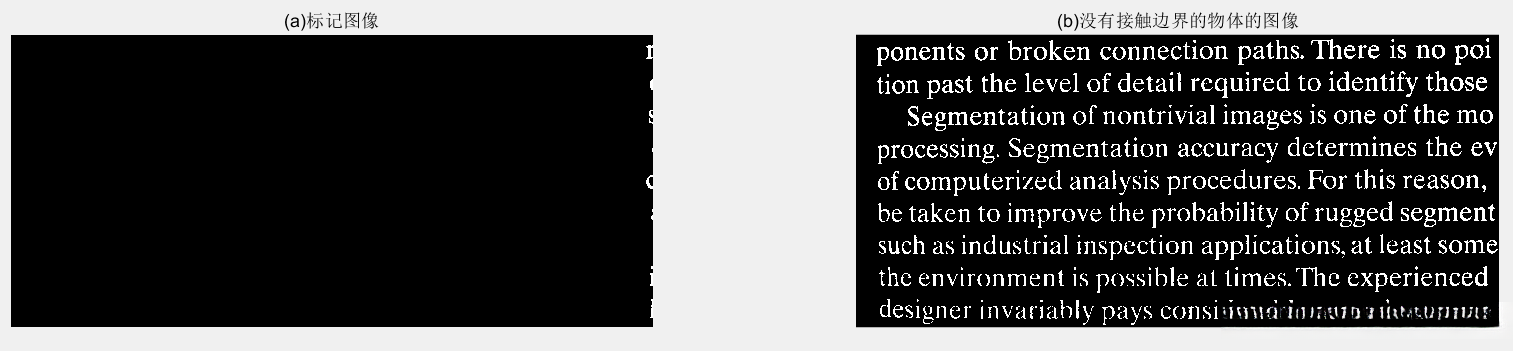

8.4 实验结果

在这里插入图片描述

九、形态学：灰度图像 — 腐蚀与膨胀 P429

9.1 实验内容

灰度图像关于腐蚀和膨胀的实验

9.2 文件目录结构

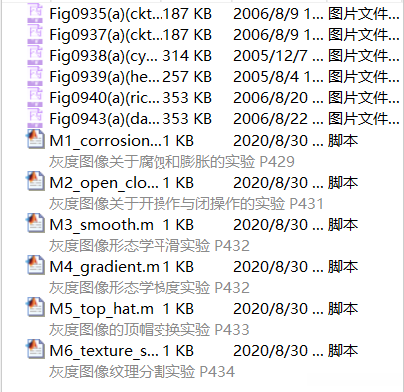

在这里插入图片描述

9.3 Matlab代码

复制代码
    % 灰度图像关于腐蚀和膨胀的实验 P429
    close all;clear all;clc;
    in = imread('Fig0935(a)(ckt_board_section).tif');

    % 腐蚀
    out = {in};
    out{end+1} = imerode(in, strel('sphere', 2));

    % 膨胀
    out{end+1} = imdilate(in,strel('sphere', 2));

    % 显示图像
    title_ = {'(a)大小为448*425像素的灰度级X射线图像','(b)使用半径为2个像素的圆盘形结构元对图像的腐蚀结果','(c)用相同结构元对图像的膨胀结果'};
    figure;
    for i = 1:length(out)
    subplot(1,3,i);
    imshow(out{i},[]);
    title(title_{i});
    end
























    代码解读

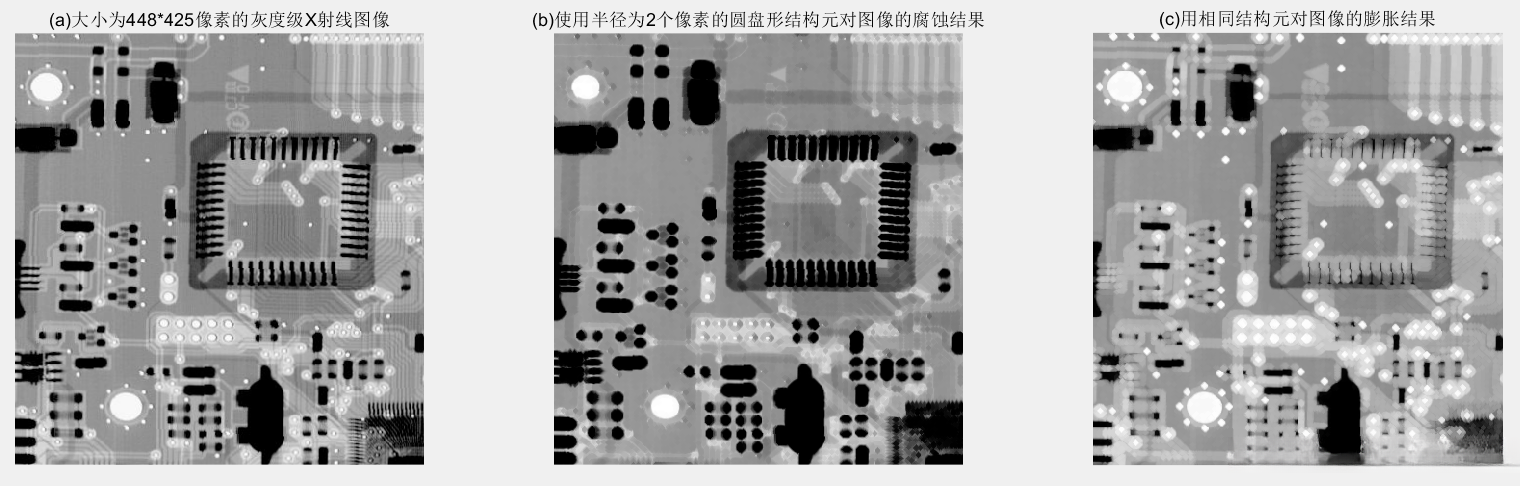

9.4 实验结果

在这里插入图片描述

十、形态学：灰度图像 — 开、闭操作 P431

10.1 实验内容

灰度图像关于开操作与闭操作的实验

10.2 文件目录结构

在这里插入图片描述

10.3 Matlab代码

复制代码
    % 灰度图像关于开操作与闭操作的实验 P431
    close all;clear all;clc;
    % 读入图像
    in = imread('Fig0937(a)(ckt_board_section).tif');

    % 开操作
    out = {in};
    out{end+1} = imopen(in,strel('sphere', 3));

    % 闭操作
    out{end+1} = imclose(in,strel('sphere', 5));

    % 显示图像
    title_ = {'(a)一幅大小为448*425像素的灰度级X射线图像','(b)使用半径为3个像素的圆盘形结构元得到的开操作结果','(c)使用半径为5个像素的圆盘形结构元得到的闭操作结果'};
    figure;
    for i = 1:length(out)
    subplot(1,3,i);
    imshow(out{i},[]);
    title(title_{i});
    end

























    代码解读

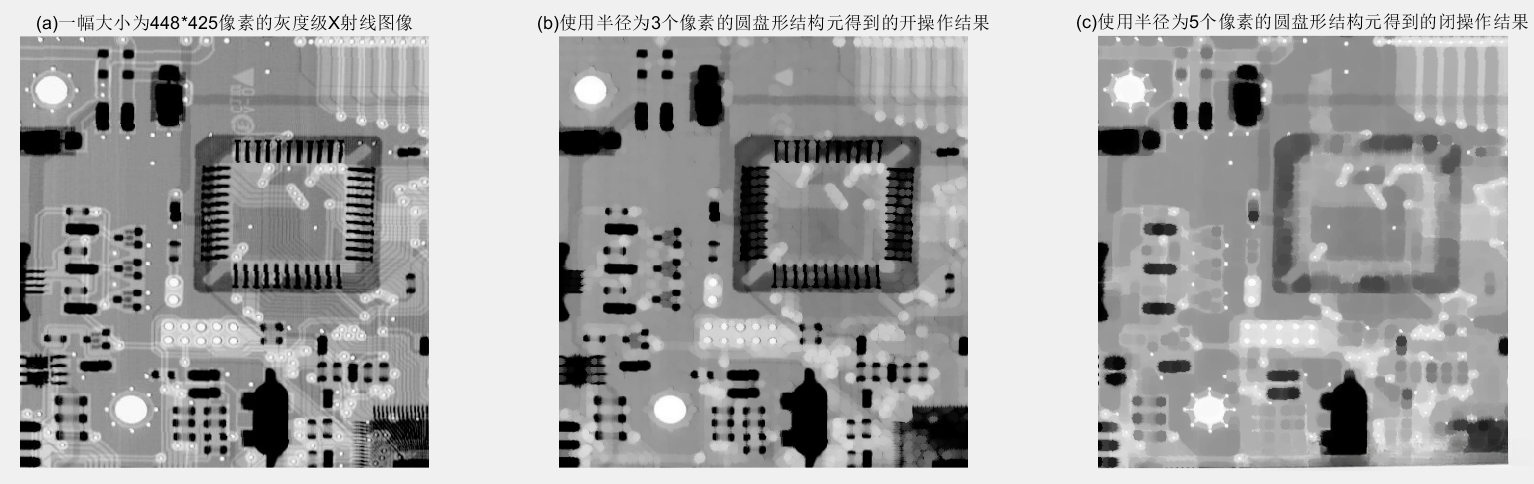

10.4 实验结果

在这里插入图片描述

十一、形态学：灰度图像 — 形态学平滑 P432

11.1 实验内容

灰度图像形态学平滑实验

11.2 文件目录结构

在这里插入图片描述

11.3 Matlab代码

复制代码
    % 灰度图像形态学平滑实验 P432
    close all;clear all;clc;
    % 读入图像
    in = imread('Fig0938(a)(cygnusloop_Xray_original).tif');

    % 不同尺寸的开闭操作
    out = {in};
    r = [1,3,5];
    for i = 1:length(r)
    % 开操作，去除小亮点
    temp = imopen(out{i},strel('sphere', r(i)));
    % 闭操作，填补小黑点
    out{end+1} = imclose(temp,strel('sphere', r(i)));
    end

    % 显示图像
    title_ = {'(a)原图','(b)使用半径为1的圆盘型结构元对原图像执行开操作和闭操作的结果','(c)使用半径为3的圆盘型结构元对原图像执行开操作和闭操作的结果','(d)使用半径为5的圆盘型结构元对原图像执行开操作和闭操作的结果'};
    figure;
    for i = 1:length(out)
    subplot(1,4,i);
    imshow(out{i},[]);
    title(title_{i});
    end






























    代码解读

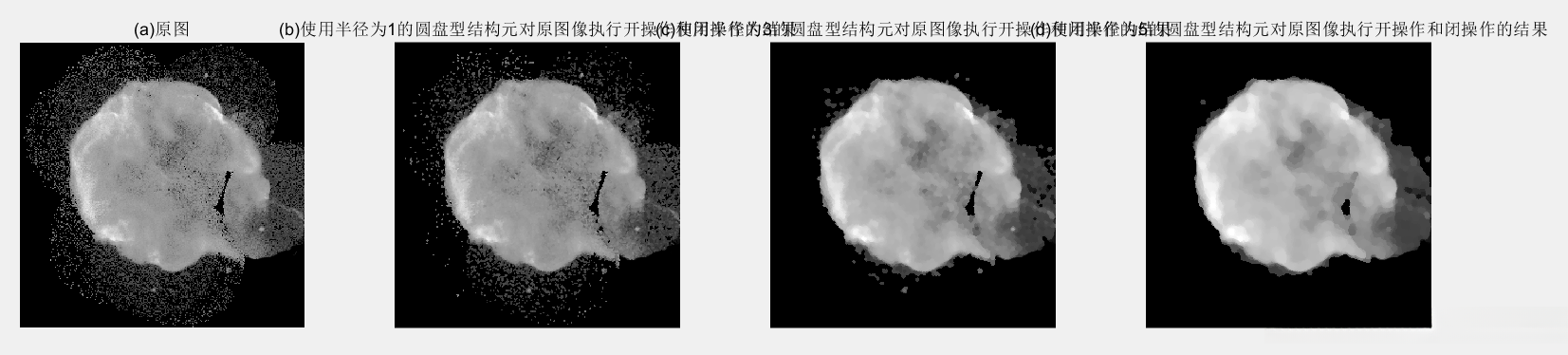

11.4 实验结果

在这里插入图片描述

十二、形态学：灰度图像 — 形态学梯度 P432

12.1 实验内容

灰度图像形态学梯度实验

12.2 文件目录结构

在这里插入图片描述

12.3 Matlab代码

复制代码
    % 灰度图像形态学梯度实验 P432
    close all;clear all;clc;
    % 读入图像
    in = imread('Fig0939(a)(headCT-Vandy).tif');

    % 膨胀
    out = {in};
    out{end+1} = imdilate(in,strel('disk', 1));

    % 腐蚀
    out{end+1} = imerode(in, strel('disk', 1));

    % 梯度
    out{end+1} = out{end-1} - out{end};

    % 显示图像
    title_ = {'(a)原图','(b)膨胀的结果','(c)腐蚀的结果','(d)形态学梯度'};
    figure;
    for i = 1:length(out)
    subplot(1,4,i);
    imshow(out{i},[]);
    title(title_{i});
    end






























    代码解读

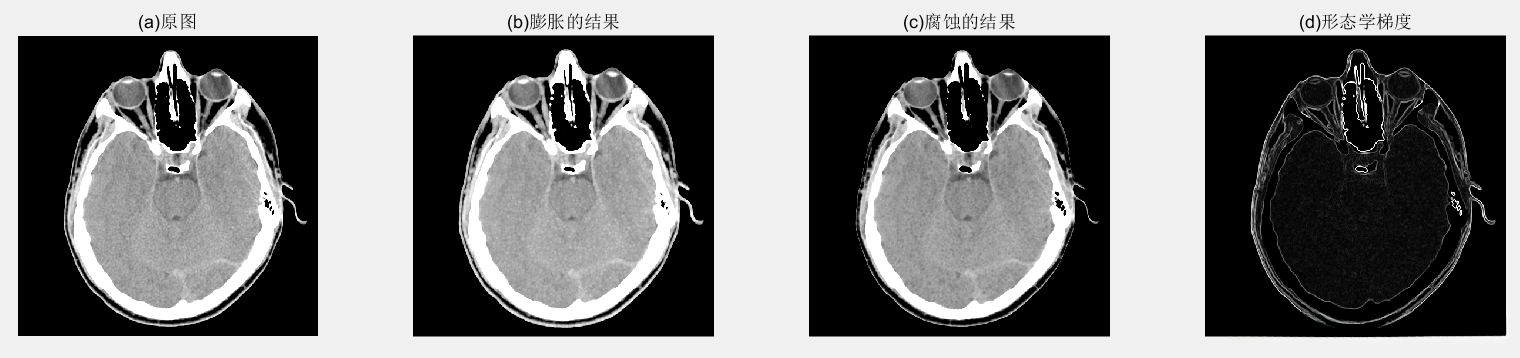

12.4 实验结果

在这里插入图片描述

十三、形态学：灰度图像 — 顶帽变换 P433

13.1 实验内容

灰度图像的顶帽变换实验

13.2 文件目录结构

在这里插入图片描述

13.3 Matlab代码

复制代码
    % 灰度图像的顶帽变换实验 P433
    close all;clear all;clc;
    % 读入图像
    in = imread('Fig0940(a)(rice_image_with_intensity_gradient).tif');
    % 阈值处理
    out = {in};
    out{end+1} = in>=(255*graythresh(in));

    % 开操作
    out{end+1} = imopen(out{1}, strel('disk', 40));

    % 顶帽变换（得到开操作删除的物体图像）
    out{end+1} = imsubtract(out{1},out{end});

    % 顶帽变换图像的阈值处理
    out{end+1} = out{end}>=(255*graythresh(out{end}));

    % 显示图像
    title_ = {'(a)大小为 600 * 600 的原图像','(b)阈值处理后的图像','(c)使用半径为40的圆盘型结构元对图(a)进行开操作','(d)顶帽变换（获取被开操作删除的物体图像）','(e) 顶帽变换的阈值处理图像'};
    figure;
    for i = 1:length(out)
    subplot(2,3,i);
    imshow(out{i});
    title(title_{i});
    end






























    代码解读

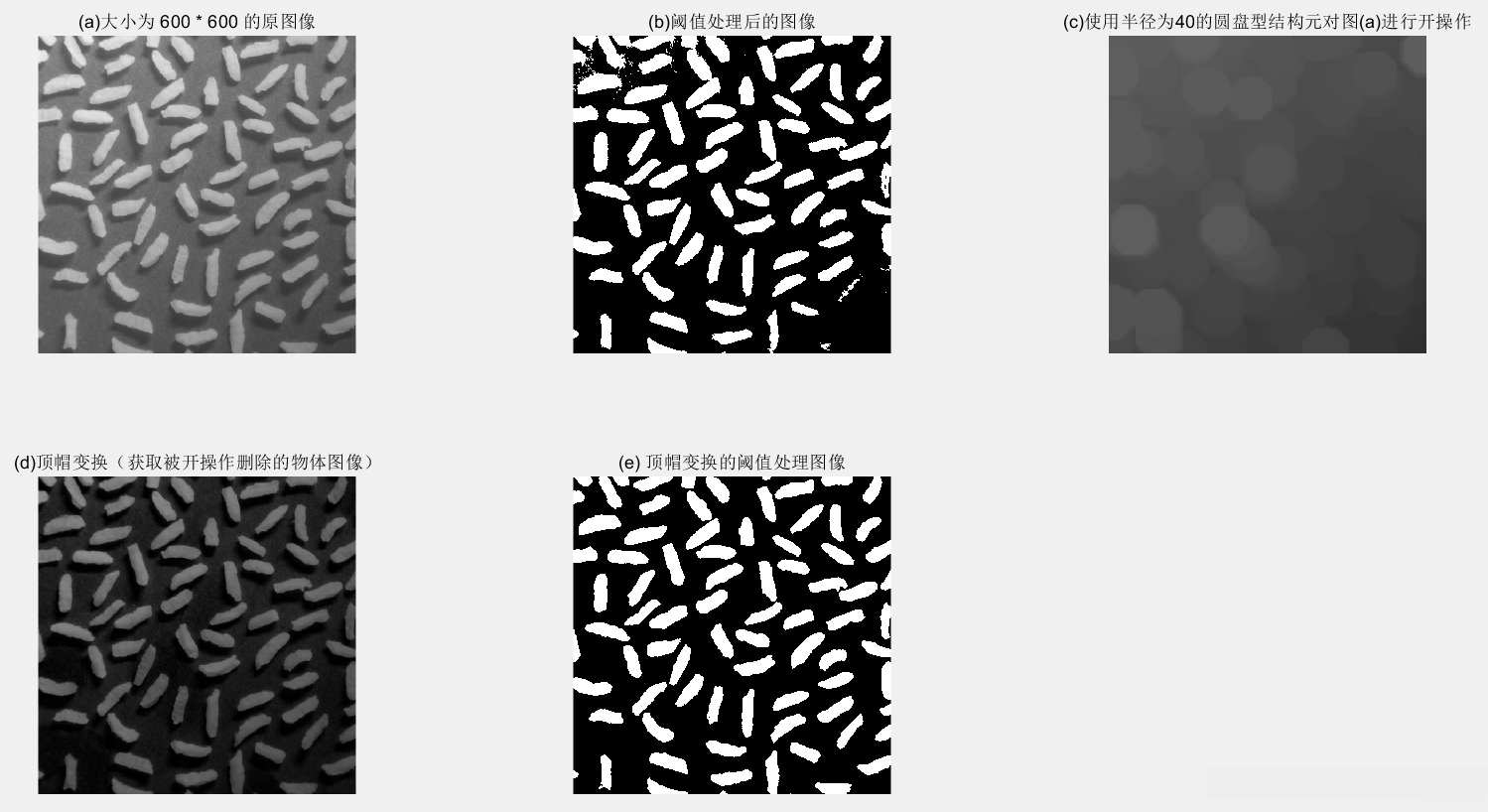

13.4 实验结果

在这里插入图片描述

十四、形态学：灰度图像 — 纹理分割 P435

14.1 实验内容

灰度图像纹理分割实验

14.2 文件目录结构

在这里插入图片描述

14.3 Matlab代码

复制代码
    % 灰度图像纹理分割实验 P434
    close all;clear all;clc;
    % 读入图像
    in = imread('Fig0943(a)(dark_blobs_on_light_background).tif');

    % 闭操作去除小圆点
    out = {in};
    out{end+1} = imclose(out{1},strel('disk',30));

    % 开操作连接大圆点的间隙
    out{end+1} = imopen(out{end},strel('disk',60));

    % 形态学梯度找出边界
    boundary = imdilate(out{end},strel('disk', 1)) - imerode(out{end}, strel('disk', 1));

    % 边界叠加到原图
    out{end+1} = out{1} + boundary;

    % 显示图像
    title_ = {'(a)原图','(b)对图(a)执行闭操作后删除小斑点的图像','(c)对图(b)执行开操作后删除了打扮电建的亮间隔的图像','(d)将图(c)中两个区域的边界叠加到原图像上后的结果'};
    figure;
    for i = 1:length(out)
    subplot(1,4,i);
    imshow(out{i},[]);
    title(title_{i});
    end

































    代码解读

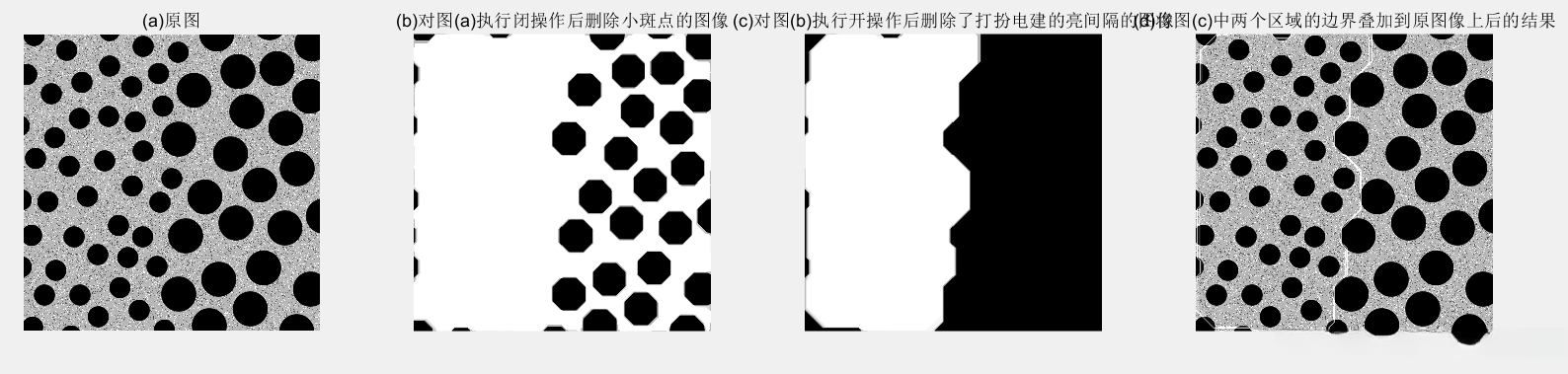

14.4 实验结果

在这里插入图片描述

十五、形态学：灰度图像 — 形态学重建 P437

15.1 实验内容

灰度图进行形态学重建的实验

15.2 文件目录结构

在这里插入图片描述

15.3 Matlab代码

复制代码
    % 灰度图进行形态学重建的实验 P437
    close all;clear all;clc;
    % 读入图像
    f = imread('Fig0944(a)(calculator).tif');
    subplot(3,3,1),imshow(f);
    title('(a)原图像');
    f_obr=imreconstruct(imerode(f,ones(1,71)),f);
    subplot(3,3,2),imshow(f_obr);
    title('(b)重建的开操作');
    f_o=imopen(f,ones(1,71));
    subplot(3,3,3),imshow(f_o);
    title('(c)开操作');
    f_thr=imsubtract(f,f_obr);    %顶帽重构
    subplot(3,3,4),imshow(f_thr);
    title('(d)重建的顶帽操作');
    f_th = imsubtract(f,f_o);    %标准顶帽运算，方便比较
    subplot(3,3,5),imshow(f_th);
    title('(e)顶帽操作');
    g_obr=imreconstruct(imerode(f_thr,ones(1,11)),f_thr);
    subplot(3,3,6),imshow(g_obr);
    title('(f)用水平线对(b)经开运算后重建图');
    g_obrd=imdilate(g_obr,ones(1,21));
    subplot(3,3,7),imshow(g_obrd);
    title('(g)使用水平线对(f)进行膨胀');
    f2=min(g_obrd,f_thr);
    subplot(3,3,8),imshow(f2);
    title('(h)图(d)和图(g)的最小操作');
    f3=imreconstruct(f2,f_thr);
    subplot(3,3,9),imshow(f3);
    title('(i)最后的重建结果');



































    代码解读

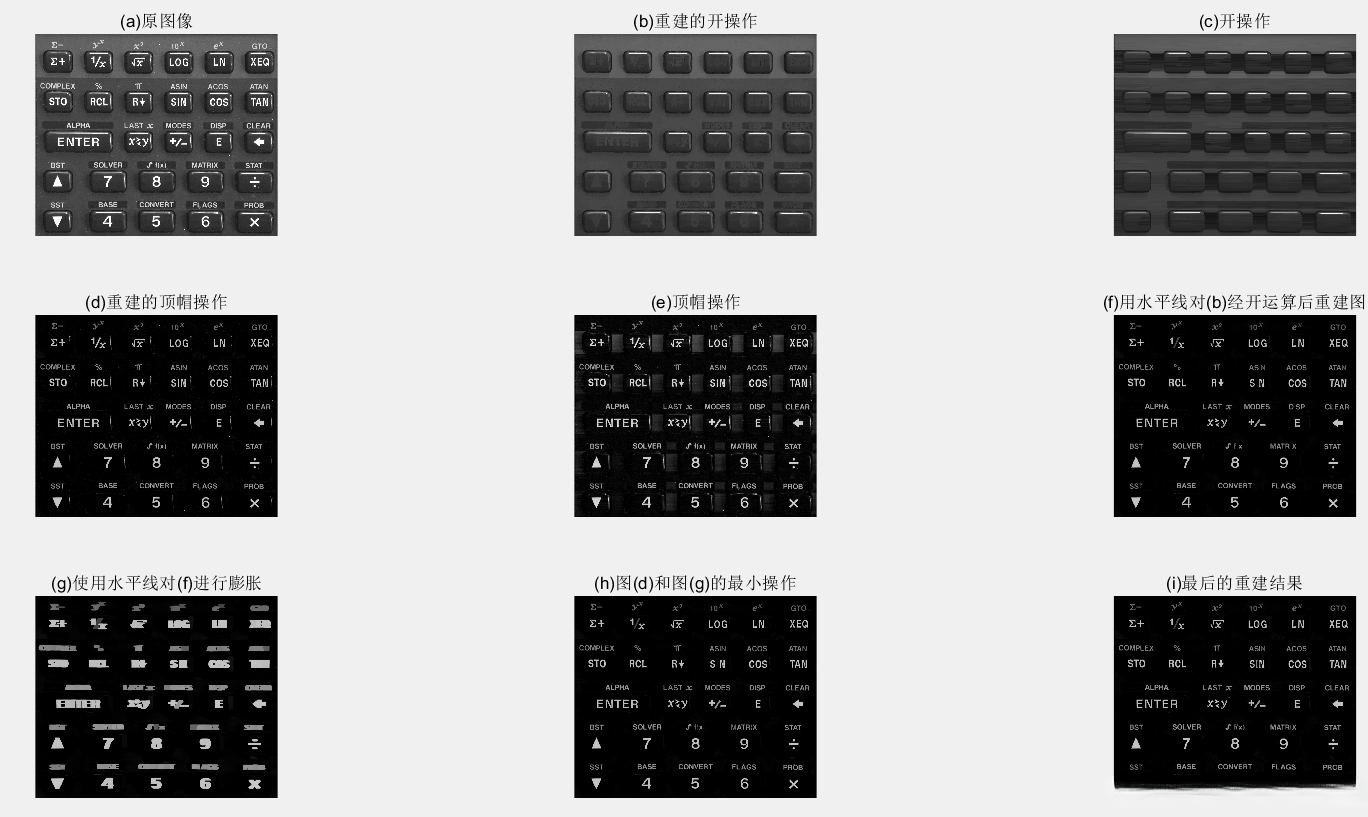

15.4 实验结果

在这里插入图片描述

全部评论 (0)

还没有任何评论哟~

相关文章推荐

十、数字图像处理Matlab实验 第九章 形态学图像处理

文章目录 一、形态学：二值图像的腐蚀P405 1.1实验内容 1.2文件目录结构 1.3Matlab代码 1.4实验结果 二、形态学：二值图像的膨胀P407 2.1实验内容 2.2文件目录结构 2.3...

数字图像处理——第九章 形态学图像处理

目录 引言 9.1预备知识 9.2腐蚀和膨胀 9.2.1腐蚀 9.2.2膨胀 9.2.3对偶性 9.3开操作与闭操作 9.4击中或击不中变换、 9.5一些基本的形态学算法 9.5.1边界提取 9.5....

数字图像处理第九章——形态学图像处理

数字图像处理第九章 数字图像处理形态学图像处理 （一）预备知识 1.1集合理论中的基本概念 1.2二值图像、集合及逻辑算子 （二）膨胀和腐蚀 2.1膨胀 2.2结构元的分解 2.3strel函数 2....

数字图像处理学习笔记 第九章形态学图像处理

我们一般所说的形态学是指生物学中研究动植物结构的一个分支，而本章所讨论的是数学形态学，也称图像代数，以形态为基础对图像进行处理（分析）的数学工具。形态学图像处理可以简化图像数据，去除图像中不重要的结构...

（数字图像处理MATLAB+Python）第九章图像形态学运算-第三节：二值图像的形态学处理

文章目录 一：形态滤波 （1）概述 （2）程序 二：图像的平滑处理 （1）概述 （2）程序 三：图像的边缘提取 （1）概述 （2）程序 四：区域填充 （1）概述 （2）程序 五：目标探测（击中与否变换...

数字图像处理 第9章-形态学图像处理

数字图像处理第9章形态学图像处理 形态学morphology一词通常表示生物学的一个分支，该分支主要研究动植物的形态和结构。 这里，我们使用同一词语表示数学形态学的内容，将数学形态学作为工具从图像中提...

matlab数字图像处理----形态学图像处理

目录： 一、基本形态学运算 （1）概念部分 （2）实验代码部分 二、组合形态学运算 （1）图像的边界测定 （2）二值图像的形态学操作 一、基本形态学运算 （1）概念部分 形态学：通常指生物学中对动植物...

小白学冈萨雷斯数字图像处理——第九章：形态学图像处理

注：笔者水平有限，此博客目的为学习记录，方便以后复习。 9.1预备知识 本节介绍一些集合理论中的基本概念，并讨论MATLAB的逻辑运算符对于二值图像的应用。

数字图像处理-形态学图像处理

腐蚀和膨胀 膨胀 膨胀是在二值图像中“加长”或“变粗”的操作。 IPT中函数imdilate执行膨胀运算，语法为 A2=imdilateA,B 其中A2和A都是二值图像，B是指定结构元素的由0和1构成...

数字图像处理实验报告 实验五：形态学图像处理

实验五形态学图像处理 一、实验目的 1、了解形态学的基本理论和方法。 2、掌握对图像进行开、闭、膨胀、腐蚀的方法。 二、实验环境 MatlabR2022a 三、实验内容 3.1实验题目 1、任选一种结...
