Zookeeper相关知识点梳理
目录
-
一、Zookeeper入门
-
- 1.ZK的数据模型
- 2.ZK的watch机制
- 3.ZK的特性
-
二、Zookeeper应用场景
-
- 1.ZK实现配置中心
- 2.ZK实现命令服务
- 3.ZK实现Master选举
- 4.ZK实现分布式队列
- 5.ZK实现分布式锁
-
三、Zookeeper集群
-
- 1.ZK集群基本概念
- 2.ZK集群ZAB协议
- 3.ZK集群Leader选举
-
四、分布式一致性协议
-

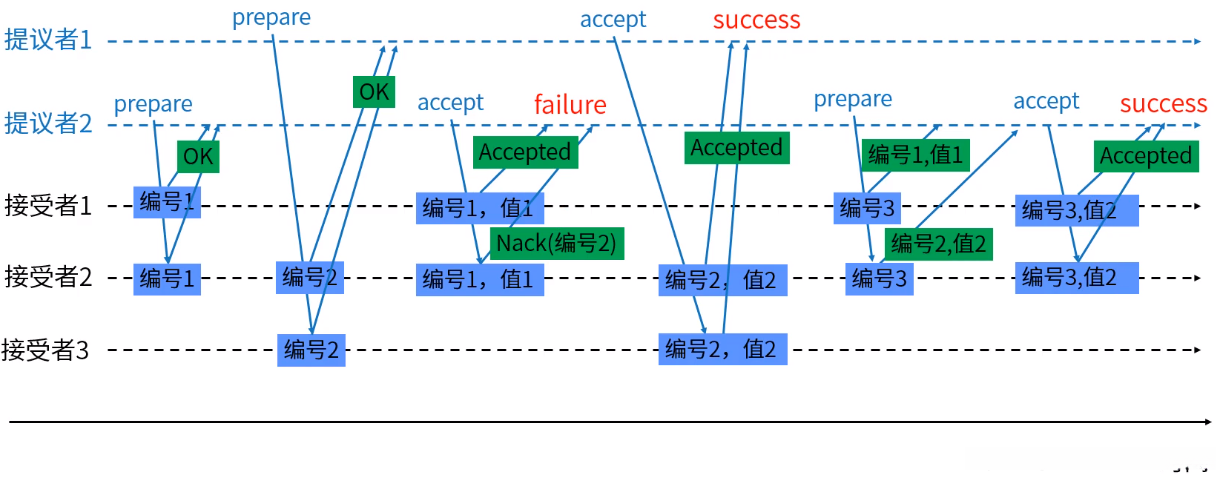

- 1.Paxos算法写场景
- 2.Paxos算法读场景
一、Zookeeper入门
1.ZK的数据模型
Zookeeper（简称ZK）是一种用于分布式应用程序的高性能协调服务，提供一种集中式信息存储服务。ZK的数据存储在内存中，它的存储结构类似文件系统的树形结构；ZK具有高吞吐量、低延迟和高可靠的特点。
ZK的数据存储结构类似文件系统，以“/”为根节点；但是不同之处在于每个ZK节点可包含与之关联的数据以及子节点（即是文件也是文件夹）；每个节点路径总是表示为规范的、绝对的、斜杠分隔的路径。ZK具有4中节点类型：
（1）持久节点： 会话结束后也会一直存在；
（2）临时节点： 会话结束后就会消失；
（3）顺序节点： 节点名称顺序递增，会话结束后也会一直存在；
（4）临时顺序节点： 节点名称顺序递增，会话结束后就会消失。
【注】 对于顺序节点和临时顺序节点来说；节点序号为10位十进制数字，每个父节点有一个计数器，计数器为带符号int（4字节）数，超过2147483647后溢出导致变成负号。
ZK中的节点成为ZNode，ZNode的数据构成包含2个：
（1）节点数据： 存储的协调数据，如状态信息、配置和位置信息等，数据量上限为1M（可设置）；
（2）节点元数据： 包含此节点的信息，是stat结构。
可用get命令获取Znode数据信息，包含以下信息：
（1）my_data： 此ZNode存储的数据；
（2）czxid： 创建该节点的事件ID；
（3）ctime： 创建该节点的时间；
（4）mzxid： 最后修改该节点的事件ID；
（5）mtime： 最后修改该节点的时间；
（6）pzxid： ZNode最后更新的子节点zxid；
（7）cversion： 该节点子节点的变更次数；
（8）dataversion： 该节点被修改的次数；
（9）aclversion： 访问控制列表被变更的次数；
（10）ephemralowner： 临时节点的所有者的会话ID，如果不是临时节点则为0；
（11）datalength： 该节点的数据长度；
（12）numchildren： 该节点子节点个数。
对于ZK中的时间概念，有以下说明：
（1）Zxid： ZK中每次更改操作都对应一个唯一的事物ID，称为Zxid；它是一个全局有序的戳记，如Zxid1小于Zxid2，则Zxid1一定在Zxid2之前发生；
（2）Version Numbers： 版本号，对应节点的每次更改都会导致该节点的版本号加一；
（3）Ticks： 当使用多服务器ZK时，服务器使用“滴答”来定义事件的时间，如状态上传、会话超时、对等节点之间的连接超时等；滴答时间仅通过最小会话超时（滴答时间的2倍）间接公开，如果客户端请求的会话小于最小会话超时，服务器将告诉客户端会话超时实际上是最小会话超时；
（4）RealTime： 真实时间，ZK除了在ZNode创建和修改时将时间戳放入stat结构外，根本用不到RealTime。
2.ZK的watch机制
ZK提供了watch机制，在一个ZNode上设置一个watch，即可监听此ZNode的变化。ZK中包含2类watch：
（1）data watch： 监听此节点的数据变化；
（2）child watch： 监听此节点的子节点变化。
操作节点会触发的watch事件如下：
（1）创建节点事件： 触发exists；
（2）删除节点事件： 触发exists、getdata、getchildren；
（3）更新节点事件： 触发exists、getdata；
（4）child事件： 触发getchildren。
watch机制有两个重要特性：
（1）一次性触发： watch触发后便会被删除，要持续监听变化，则需要再次设置watch；
（2）有序性： 客户端总是先得到watch通知，然后才会看到变化的结果。
由于以上的两个特性，使用watch时需要注意：
（1）因为watcher为一次性触发，且在获取事件和发送获取watch的新请求间存在延迟，所以不能可靠的获取节点发生的每个改变 ；
（2）一个watch对象只会被特定的通知触发一次，若一个watch对象同时注册了exists、getData，当节点被删除时，删除事件对exists、getData都有效，但是只会调用watch一次。
以下是Java代码操作ZK的示例：
import org.I0Itec.zkclient.IZkDataListener;
import org.I0Itec.zkclient.ZkClient;
public class ZkClientWatchDemo {
public static void main(String[] args) {
// 创建一个zk客户端
ZkClient client = new ZkClient("localhost:2181");
//为此客户端设置watch(ZkClient做了封装,实现了一直监听ZNode的效果)
client.subscribeDataChanges("/test/a", new IZkDataListener() {
//设置节点被删除后进行的业务
@Override
public void handleDataDeleted(String dataPath) throws Exception {
System.out.println("----收到节点被删除了-------------");
}
//设置节点数据变化后进行的业务
@Override
public void handleDataChange(String dataPath, Object data) throws Exception {
System.out.println("----收到节点数据变化：" + data + "-------------");
}
});
try {
Thread.sleep(1000 * 60 * 2);
} catch (InterruptedException e) {
e.printStackTrace();
}
}
}3.ZK的特性
ZK具有一些重要的特性：
（1）顺序一直性： 保证客户端操作是按顺序 生效的（利用此特性可以做分布式锁等）；
（2）原子性： 更新成功或失败，没有部分结果（见第三章的ZAB协议，说明了是如何实现的）；
（3）单个系统映像： 无论连那个服务器，客户端都将看到相同的结果（强一致性）；
（4）可靠性： 数据的变更不会丢失，除非被客户端覆盖修改（有日志记录来保证）；
（5）及时性： 保证客户端读取到的数据是最新的。
二、Zookeeper应用场景
1.ZK实现配置中心
利用ZK实现配置中心可以动态修改配置并且可以实现热部署；利用了ZK节点的树形结构和watch机制。具体实现可以看我之前的博客：基于Zookeeper实现分布式配置中心
2.ZK实现命令服务

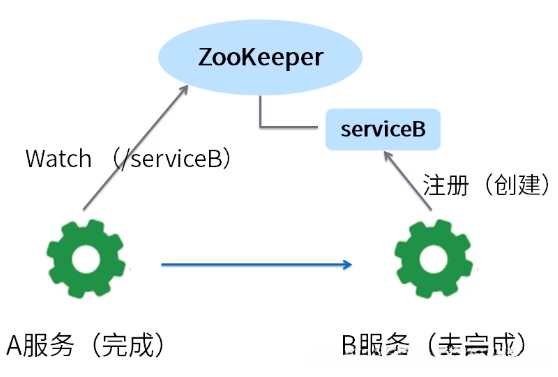

假设服务A中需要调用服务B的功能，如果服务A的代码开发完成，但是服务B的代码还没有开发完成；那么是否能让服务A先部署呢？利用ZK就可以实现此功能；只需要把服务B的服务名先注册到ZK中，而服务A只要在调用到服务B的地方指定调用服务B的服务名的服务（利用ZK的watch机制）；这样先把服务A部署好，并且一直监听服务B是否已经部署完成，一旦当服务B部署完成服务A就会监听到，然后服务A再去调用服务B的功能即可。示例图如下：
3.ZK实现Master选举

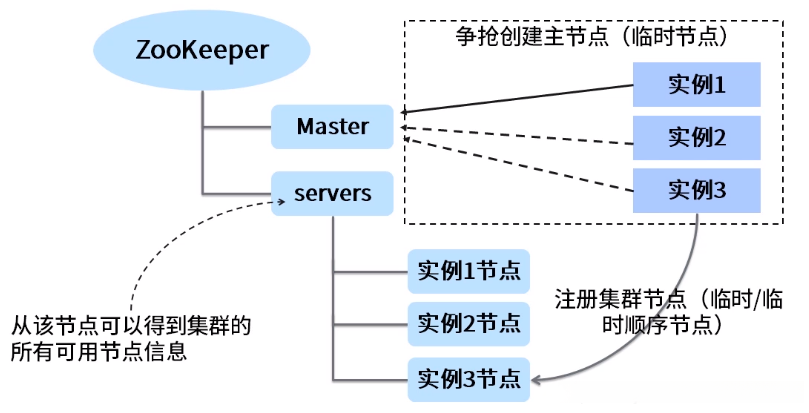

在一些分布式集群中，需要选举Master节点时也可以利用ZK实现（比如Kafka就是）；示例图如下：
如上图所示，需要说明的是：
（1）所以节点都去争抢成为Master节点；对于ZK来说，就是多个客户端去创建同一个临时节点，创建成功的客户端成为Master节点；比如A成为了Master节点，那么其他节点再去创建此ZNode时就会失败，并且这些节点可以监听 此节点的变化，同时其他节点也会知道是谁成为了Master节点；当A节点挂了，其他节点将会继续争抢成为Master（类似实现分布式锁）；
（2）除此之外，我们还可以定义一个server子节点，通过server子节点可以获知整个集群当前有哪些节点，那么Master节点就可以管理整个集群中的节点了。
4.ZK实现分布式队列

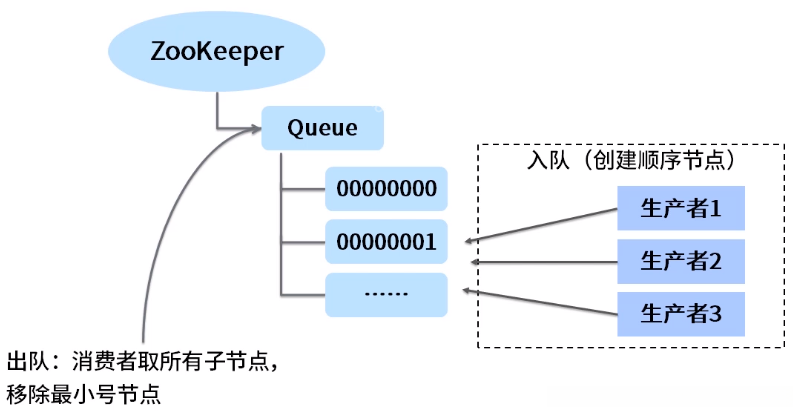

分布式队列其实本质上就是一个队列，只不过是在分布式的环境中，让各个服务共享。示例图如下：
如上图所示，使用分布式队列的步骤为：
（1）入队： 即创建顺序节点，节点里放生产者的数据，这个顺序即入队的顺序；
（2）出队： 因为队列是先进先出，所以先获取所有节点号，取出最小好的节点的数据，并移除最小号节点。
需要注意的是，以上创建的是无界队列，若要实现有界队列，则生产者必须得知已有顺序节点的个数，超过了则不能创建顺序节点；同时需要用到分布式锁 ，只有抢到锁的生产者才能创建顺序节点，创建完再释放锁；否则会超出队列的界限。
5.ZK实现分布式锁
（一）方式一：

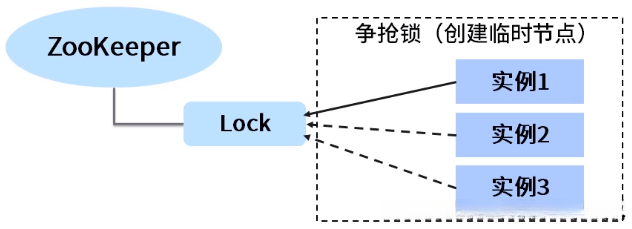

示例图如下：

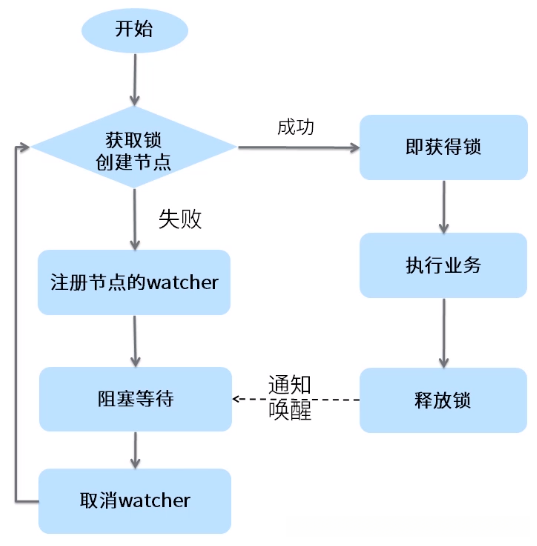

流程图如下：
首先所有实例争抢创建同一名字（如Lock）的临时节点，因为ZNode不能重名 ，所以只会有一个实例创建成功，即“抢锁”成功，其他示例抢锁失败，同时其他示例监听 此临时节点，并且阻塞自己的代码；抢到锁的实例执行完自己的代码后，释放掉锁，即删除临时节点；或者抢到锁的实例突然挂了，也会因为临时节点的属性而自动删除此节点；如此一来，其他实例在监听到临时节点被删除后便会继续抢锁。（原理即：ZNode不能重名+watch机制）
【注】此种方式有一个缺点会引发“惊群”效应，即抢锁时会“惊动”集群中的所有实例抢锁，从而造成巨大的网络消耗；所有此种方式只适合并发量小的场景。
代码示例如下：
public class ZKDistributeLock implements Lock {
private String lockPath;
private ZkClient client;
// 锁重入计数
private ThreadLocal<Integer> reentrantCount = new ThreadLocal<>();
public ZKDistributeLock(String lockPath) {
super();
this.lockPath = lockPath;
client = new ZkClient("localhost:2181");
client.setZkSerializer(new MyZkSerializer());
}
@Override
public boolean tryLock() { // 不会阻塞
if (this.reentrantCount.get() != null) {
int count = this.reentrantCount.get();
if (count > 0) {
this.reentrantCount.set(++count);
return true;
}
}
// 创建节点
try {
client.createEphemeral(lockPath);
this.reentrantCount.set(1);
} catch (ZkNodeExistsException e) {
return false;
}
return true;
}
@Override
public void unlock() {
// 重入的释放锁处理
if (this.reentrantCount.get() != null) {
int count = this.reentrantCount.get();
if (count > 1) {
this.reentrantCount.set(--count);
return;
} else {
this.reentrantCount.set(null);
}
}
client.delete(lockPath);
}
@Override
public void lock() { // 如果获取不到锁，阻塞等待
if (!tryLock()) {
// 没获得锁，阻塞自己
waitForLock();
// 再次尝试
lock();
}
}
private void waitForLock() {
CountDownLatch cdl = new CountDownLatch(1);
IZkDataListener listener = new IZkDataListener() {
@Override
public void handleDataDeleted(String dataPath) throws Exception {
System.out.println("----收到节点被删除了-------------");
cdl.countDown();
}
@Override
public void handleDataChange(String dataPath, Object data) throws Exception {
}
};
client.subscribeDataChanges(lockPath, listener);
// 阻塞自己
if (this.client.exists(lockPath)) {
try {
cdl.await();
} catch (InterruptedException e) {
e.printStackTrace();
}
}
// 取消注册
client.unsubscribeDataChanges(lockPath, listener);
}
@Override
public void lockInterruptibly() throws InterruptedException {
// TODO Auto-generated method stub
}
@Override
public boolean tryLock(long time, TimeUnit unit) throws InterruptedException {
// TODO Auto-generated method stub
return false;
}
@Override
public Condition newCondition() {
// TODO Auto-generated method stub
return null;
}
public static void main(String[] args) {
// 并发数
int currency = 50;
// 循环屏障
CyclicBarrier cb = new CyclicBarrier(currency);
// 多线程模拟高并发
for (int i = 0; i < currency; i++) {
new Thread(new Runnable() {
public void run() {
System.out.println(Thread.currentThread().getName() + "---------我准备好---------------");
// 等待一起出发
try {
cb.await();
} catch (InterruptedException | BrokenBarrierException e) {
e.printStackTrace();
}
ZKDistributeLock lock = new ZKDistributeLock("/distLock11");
try {
lock.lock();
System.out.println(Thread.currentThread().getName() + " 获得锁！");
} finally {
lock.unlock();
}
}
}).start();
}
}
}（二）方式二：

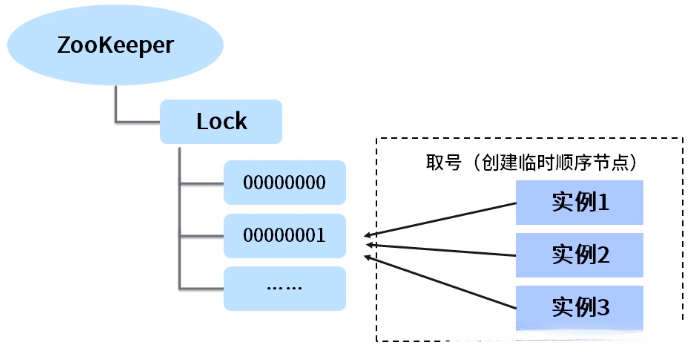

示例图如下：

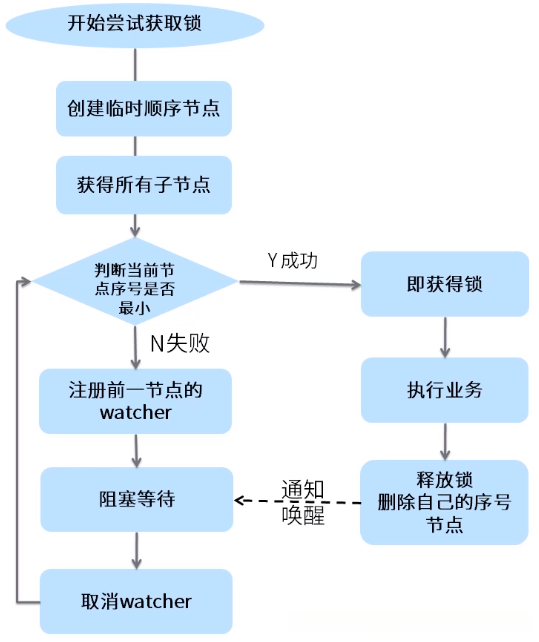

流程图如下：
此种方式类似于我们去银行办理业务时的“排队取号”；首先所有实例尝试创建临时顺序节点 ，每个节点都会按顺序成功创建临时顺序节点，然后每个实例都监听自己节点的前一个节点 ；同时当前的实例判断自己是否是当前最小号的节点 ，如果是则“抢锁”成功并执行代码，执行完成或者实例突然挂了以后删除临时顺序节点，否则抢锁不成功并阻塞代码；在实例监听到自己前一个节点被删除后则抢锁成功，以此类推。（原理即：排队取号+最小号+watch机制）
【注】此种方式避免了惊群效应；但是需要注意的是实例不要重复“取号”。
代码示例如下：
public class ZKDistributeImproveLock implements Lock {
/* * 利用临时顺序节点来实现分布式锁
* 获取锁：取排队号（创建自己的临时顺序节点），然后判断自己是否是最小号，如是，则获得锁；不是，则注册前一节点的watcher,阻塞等待
* 释放锁：删除自己创建的临时顺序节点
*/
private String lockPath;
private ZkClient client;
private ThreadLocal<String> currentPath = new ThreadLocal<>();
private ThreadLocal<String> beforePath = new ThreadLocal<>();
// 锁重入计数
private ThreadLocal<Integer> reentrantCount = new ThreadLocal<>();
public ZKDistributeImproveLock(String lockPath) {
super();
this.lockPath = lockPath;
client = new ZkClient("localhost:2181");
client.setZkSerializer(new MyZkSerializer());
if (!this.client.exists(lockPath)) {
try {
this.client.createPersistent(lockPath);
} catch (ZkNodeExistsException e) {
}
}
}
@Override
public boolean tryLock() {
if (this.reentrantCount.get() != null) {
int count = this.reentrantCount.get();
if (count > 0) {
this.reentrantCount.set(++count);
return true;
}
}
if (this.currentPath.get() == null) {
currentPath.set(this.client.createEphemeralSequential(lockPath + "/", "aaa"));
}
// 获得所有的子
List<String> children = this.client.getChildren(lockPath);
// 排序list
Collections.sort(children);
// 判断当前节点是否是最小的
if (currentPath.get().equals(lockPath + "/" + children.get(0))) {
this.reentrantCount.set(1);
return true;
} else {
// 取到前一个
// 得到字节的索引号
int curIndex = children.indexOf(currentPath.get().substring(lockPath.length() + 1));
beforePath.set(lockPath + "/" + children.get(curIndex - 1));
}
return false;
}
@Override
public void lock() {
if (!tryLock()) {
// 阻塞等待
waitForLock();
// 再次尝试加锁
lock();
}
}
private void waitForLock() {
CountDownLatch cdl = new CountDownLatch(1);
// 注册watcher
IZkDataListener listener = new IZkDataListener() {
@Override
public void handleDataDeleted(String dataPath) throws Exception {
System.out.println("-----监听到节点被删除");
cdl.countDown();
}
@Override
public void handleDataChange(String dataPath, Object data) throws Exception {
}
};
client.subscribeDataChanges(this.beforePath.get(), listener);
// 怎么让自己阻塞
if (this.client.exists(this.beforePath.get())) {
try {
cdl.await();
} catch (InterruptedException e) {
e.printStackTrace();
}
}
// 醒来后，取消watcher
client.unsubscribeDataChanges(this.beforePath.get(), listener);
}
@Override
public void unlock() {
// 重入的释放锁处理
if (this.reentrantCount.get() != null) {
int count = this.reentrantCount.get();
if (count > 1) {
this.reentrantCount.set(--count);
return;
} else {
this.reentrantCount.set(null);
}
}
// 删除节点
this.client.delete(this.currentPath.get());
}
@Override
public void lockInterruptibly() throws InterruptedException {
// TODO Auto-generated method stub
}
@Override
public boolean tryLock(long time, TimeUnit unit) throws InterruptedException {
// TODO Auto-generated method stub
return false;
}
@Override
public Condition newCondition() {
// TODO Auto-generated method stub
return null;
}
public static void main(String[] args) {
// 并发数
int currency = 50;
// 循环屏障
CyclicBarrier cb = new CyclicBarrier(currency);
// 多线程模拟高并发
for (int i = 0; i < currency; i++) {
new Thread(new Runnable() {
public void run() {
System.out.println(Thread.currentThread().getName() + "---------我准备好---------------");
// 等待一起出发
try {
cb.await();
} catch (InterruptedException | BrokenBarrierException e) {
e.printStackTrace();
}
ZKDistributeImproveLock lock = new ZKDistributeImproveLock("/distLock");
try {
lock.lock();
System.out.println(Thread.currentThread().getName() + " 获得锁！");
} finally {
lock.unlock();
}
}
}).start();
}
}
}三、Zookeeper集群
1.ZK集群基本概念

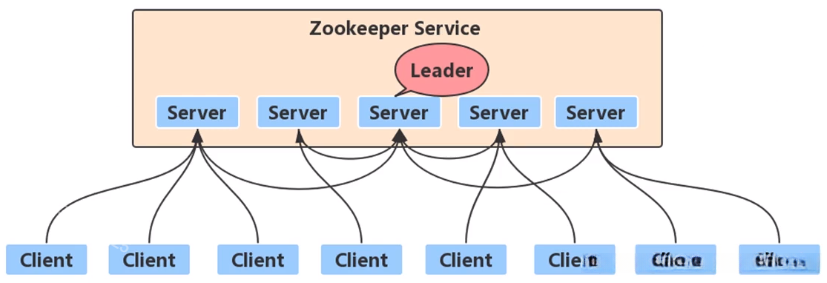

ZK集群的示意图如下：
ZK集群有以下几点需要说明：
（1）ZK集群提供了可靠的ZK服务；
（2）ZK集群只需要大多数 服务器准备好即可提供服务（过半数即可）；
（3）强烈建议ZK集群部署奇数个服务器；
（4）建议每个ZK服务部署在单独的服务器上。

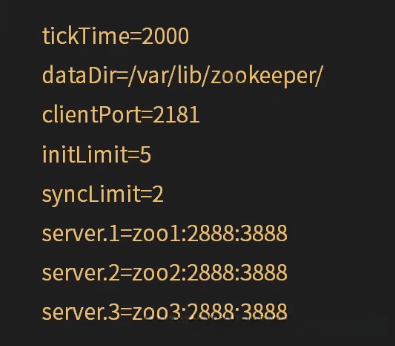

搭建ZK集群配置如下：
参数解释：
（1）initLimit： 集群中从服务器（F）与主服务器（L）间完成初始化同步连接时能容忍的最大心跳数（tickTime数量）；若ZK集群确实很大，可适当调大初始化时间；
（2）syncLimit： 从节点与主节点间请求与应答之间能容忍的最大心跳数；
（3）集群节点： server.id=host:port:port;其中，id为通过各自的dataDir目录下创建一个名为myid的文件来为每台机器赋予一个服务器id；第一个port为从节点连到主节点的端口，第二个port为选举领导者的端口；
（4）myid文件： 即一行只包含机器id的文本，id在集群中必须唯一，其值在1到255之间。
【注】集群的所有节点都可以提供服务，客户端连接时，连接串可以指定多个或全部集群节点的地址；当一个节点不通时，客户端将自动切换到另一个节点。
2.ZK集群ZAB协议
对于ZK集群来说，每一个节点上的数据都是全量的数据，也就是说每个节点上的数据都是相同的。那么ZK集群是如何保证这些节点上的数据相同的呢？这个也就是分布式集群中的一致性问题。为了保证整个ZK集群的一致性，写入时只能由Leader节点写入（当然读是所有节点都可以的），Leader节点写完后要进行原子广播给所有节点；当超过半数的Follower节点反馈支持更新时，更新生效。
ZAB协议就是专为ZK设计的数据一致性协议。ZAB协议的特点是有序性，它的过程如下：
（1）所有的写请求都转发给Leader节点；
（2）Leader节点分配全局单调递增的事物id（即zxid），并且广播事物提议；
（3）Follower节点在收到提议后，处理提议，并且返回同意的反馈；
（4）Leader节点在收到超过半数Follower节点的同意反馈后，便会广播提交事物的消息，让其他Follower节点更新数据；
（5）最后Leader节点再响应给最初发送写请求的Follower节点，告知写请求已经完成；同时因为zxid是顺序递增的，所以最后集群中的数据总会保持一致。

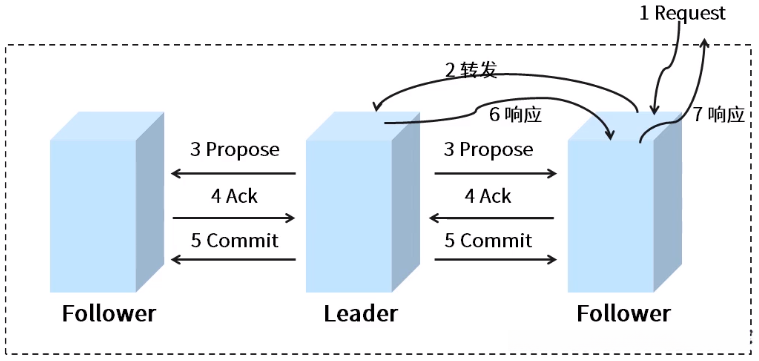

示意图如下：
如果Leader节点出现崩溃，或者因为网络原因导致Leader节点失去与过半Follower节点的联系，ZK集群就会进入崩溃恢复模式 ；在此期间ZK服务不能用，并且会选举新的Leader节点。崩溃恢复有以下原则：
（1）ZAB协议规定，如果一个事物Proposal在一台机器上被处理成功，那么所有的集群都会被处理成功，即便机器出现崩溃；
（2）ZAB协议确保那些已经在Leader节点上提交的输完最终被所有服务器都提交，即便已经在几个Follower上更新完成而在另外几个Follower上还没来得及更新，Leader就崩溃了；最终也会更新完成；
（3）ZAB协议确保丢弃那些只在Leader上被提出的事务；即Leader还没来得及提交提案就崩溃了，这些请求会被丢弃。
根据以上原则，说明在Leader崩溃时，Leader已经提交的提案会被更新成功；Leader还没提交的提案不会被更新成功。
那么如何保证以上的原则做到呢？需以下做法：
（1）让Leader选举算法能保证新选出的Leader拥有集群中所有机器的最高zxid的事务提案；那么就可以保证此选举出来的Leader一定有所有已提交的提案；
（2）让具有最高编号事务提案的机器成为Leader，则可以省去Leader检查提案的提交和丢弃工作这一步骤；选出Leader后再去同步给其他Follower事务提案，如果此时之前的Leader又恢复了发现已经有了新Leader，那么它就变为了Follower，并且抛弃原来还没来得及提交的事务提案。
在崩溃恢复模式结束后，会选举出新的Leader，接着就要进行Leader与Follower的数据同步，当半数的Follower完成数据同步，ZK集群便又可以对外提供ZK服务了 。同步过程如下：
（1）Leader会为每个Follow准备一个队列，此队列用来存放那些还未来得及跟当前Leader同步数据的Follower；并将那些没被各Follower服务器（也就是这个Leader的队列中的Follower）同步的事务以Proposal消息的形式逐个发送给各Follower，并在每个Proposal消息后紧跟一个Commit消息，表示该事务以及被提交；
（2）Follower将所有其尚未同步的事务Proposal都从Leader服务器上同步过来并且成功应用到本地数据库中后；Leader则会将该Follower加入到真正可用的Follower列表中，并且开始之后的其他流程，那么统计真正可用的Follower超过半数后，ZK集群便可对外提供服务。
在ZK集群中一个重要的特性就是事务ID（zxid）是全局有序的 ，那么zxid是如何生成的呢？zxid是一个64位的数字，以下是zxid的生成方式：
（1）低32位是一个简单的单调递增的计数器，针对客户端的每一个事务请求，Leader在产生一个新的事务Proposal时，都对此计数器加1；
（2）高32位是Leader周期纪元的编号，每选举产生一个新Leader，就从Leader上取出其本地日志中最大编号Proposal的zxid，并且从改zxid中解析出对应的周期纪元值，再对其加1；以此作为新的周期纪元值，同时将低32位置为0，来开始生成新的zxid。
根据以上生成zxid的策略，如果有一个上个leader周期中尚未提交的Proposal的服务器加入集群后，发现和这个新Leader周期的Proposal不一致，那么会让此Follower同步为现在的Proposal事务。
3.ZK集群Leader选举
ZK集群对Leader选举算法有以下的原则：
（1）选出的Leader上需要有最高的zxid；
（2）过半数节点同意。
内置的Leader选举算法如下：
（1）LeaderElection；
（2）FastLeaderElection（默认）；
（3）AuthFastLeaderElection。
Leader选举中的概念如下：
（1）服务器ID：myid；
（2）事务ID：为服务器中存放的最大的zxid；
（3）逻辑时钟：发起的投票轮数；
（4）选举状态（分为4种）：
< 1>Looking： 竞选状态；
< 2>Following： 随从状态，同步Leader状态，参与投票；
< 3>Observing： 观察状态，同步Leader状态，不参与投票；
< 4>Leading： 领导者状态。
ZK集群选举Leader的过程如下：
（1）每个服务实例均发起选举自己为Leader的投票，为自己拉票，并且自己投给自己；
（2）其他服务实例收到投票邀请时，比较发起者的事务ID是否比自己最大的事务ID还大；大则投票，小则不投票，相等则比较服务器ID，大则投票；
（3）发起者收到其他服务器投票反馈后，看自己的投票数（含自己的票）是否超过半数，超过则成为Leader，若所有发起者都未超过半数则重新投票。
四、分布式一致性协议

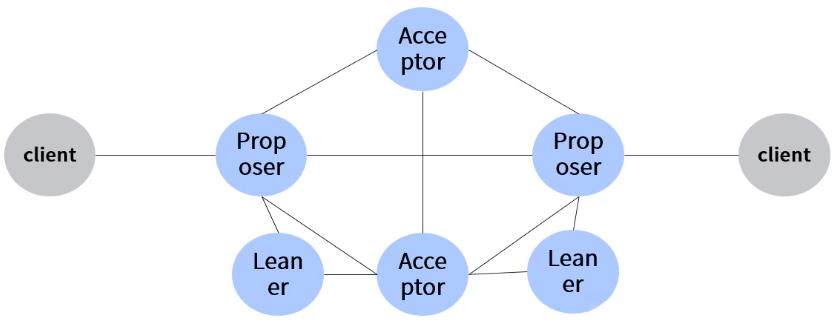

在分布式系统中，我们常常面临着数据一致性的问题；这里我们介绍Paxos算法，它是一直解决分布式系统中数据一致性问题的算法；Paxos算法中包含三种角色：
分别为：
（1）Proposer： 提议者，负责提议；提出想达成一直value的提案；
（2）Acceptor： 接收者，对提案投票；决定是否接受此value的提案；
（3）Learner： 学习者，不参与投票；只接受已经决定的提案。
一个提案包括两个部分：
（1）提案编号： 全局唯一、递增；保证提案的先后顺序；
（2）更新值： 提案要更新的value值。
【注】Paxos算法即两阶段提交和大多数机制。
1.Paxos算法写场景
步骤如下：
（1）准备阶段（投票阶段）：
<1>提议者提出提案给接收者；
<2>若接收者同意提案，做出Promise响应，并且不再接收其他的提案；
<3>提议者收到超过半数 的响应，则进入下一提案；否则重新提案。
（2）投票超过半数后，进入接受变更阶段（提交阶段）：
<1>提议者向接收者发生Accept信息；
<2>接收者比较Accept信息中的提案号；若比自己当前已Promise的提案号低，则回应Nack，否则Accept，并且广播Accepted。

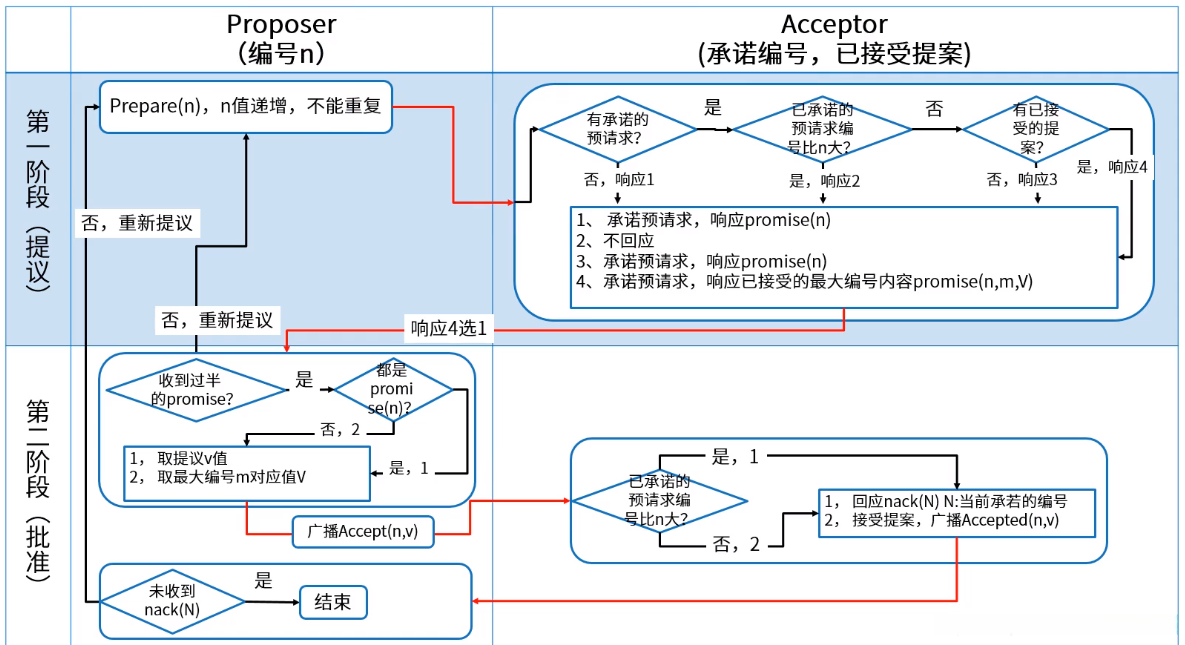

示意图如下：
为了更好理解Paxos算法写场景，见如下两个例子：
（一）Paxos先后批准场景：
同一个提案，提议者2，提议者1先后被批准，正常场景，如下图所示：
步骤如下：
（1）首先提议者2进入投票阶段 ；发出提议（编号1），三个接收者都投票同意了；
（2）接着提议者2进入提交阶段 ；广播Accept，改为值1，三个接收者都接受了；
（3）然后提议者1进入投票阶段 ；又发出提议2（编号2），三个接收者也都投票同意了（因为编号2比编号1大），但是接收者返回“编号1，值1”，告诉提议者1已经接受过提案了；
（4）接着提议者1进入提交阶段 ；此时如果提议者1想把改为值2，是无法改变的，因为已经有值1了且提议编号为2，所以只能广播Accept“编号2，值1”，所有接收者都接受提案；
（5）最后所有节点的值都保持一致。
（二）Paxos先后提议场景：
接收者3与提议者2失联，接受者1与提议者1失联，异常场景，如下图所示：
步骤如下：
（1）首先提议者2进入投票阶段 ；提议者2发出提议给接收者1和接收者2（编号1），两个接收者都投票同意了（因为这两个接收者能连接上，且超过半数同意）；
（2）此时提议者1也进入投票阶段 ；提议者1发出提议给接收者2和接收者3（编号2），两个接收者都投票同意了（因为编号2比编号1大）；
（3）接着提议者2进入提交阶段 ；广播Accept，改为值1；对于接收者1，它接收的最大编号为1，可以接受修改；而对于接收者2，它接收的最大编号为2，无法修改成功，返回Nack(编号2)；这样提议者2发现有Nack(编号2)的信息，则提议者2的修改不成功；
（4）此时提议者1进入提交阶段 ；广播Accept，改为值2；对于接收者2，它接收的最大编号为2，可以接受修改，变为“编号2，值2”；对于接收者3，它接收的最大编号也为2，也可以接受修改，变为“编号2，值2”，此时与提议者1关联的集群中的值已经确定，为值2 ；
（5）因为提议者2失败了，所以提议者2重新进入投票阶段 ；提议者2发出提议给接收者1和接收者2（编号3）；接收者1投票同意（因为编号3大），返回“编号1，值1”；接收者2也投票同意，返回“编号2，值2”；
（6）接着提议者2进入提交阶段 ；此时，提议者2会选择返回回来编号最大的值 ，所以确定为值2（值1被抛弃）；广播Accept（“编号3，值2”），两个接收者都接受修改；
（7）最后所有节点的值都保持一致。
2.Paxos算法读场景
Paxos算法读场景示意图如下：
步骤如下：
（1）接收客户端请求的节点，向集群广播获取大家的当前值；
（2）接收到超过半数相同的值，则返回该值，若自己本地值不同则修改为此超过半数相同的值；
（3）如果得不到超过半数相同的值，则读取失败。
