Apollo Cyber Scheduler
- Scheduler概述
- 相关目录结构及主要文件分布
- 类图解析
- 代码实现细节
-
- 1.scheduler_factory.h中的构造函数定义
- 2.2SchedulerClassic实现方式及其应用场景分析
- 2.3 ClassicContext在调度器运行中的功能解析
- 3.SchedulerClassic与SchedulerChoreography共同执行的Processor设计与实现
- 4 整体调用流程与全局管理策略总结
- 1.scheduler_factory.h中的构造函数定义
Scheduler介绍
Scheduler是Apollo自动驾驶平台的调度核心，是协程的调度载体。
Cyber/Scheduler目录主要文件
| 文件名 | 描述 | 作用 |
|---|---|---|
| scheduler.cc | 调度器基类 | 提供整个调度器的基类 |
| scheduler_factory.cc | 调度器工厂类 | 用于实例化调度器 |
| process.cc | 执行器类 | 用于构造执行器，是协程的执行载体，和线程1:1对应 |
| policy/scheduler_classic.cc | 经典策略调度类 | 经典的调度策略，在使用者无法深入了解系统流程情况下 |
| policy/scheduler_choreographr.cc | 编排策略调度类 | 可以按照使用者的策略，定制调度策略 |
| – | – | – |

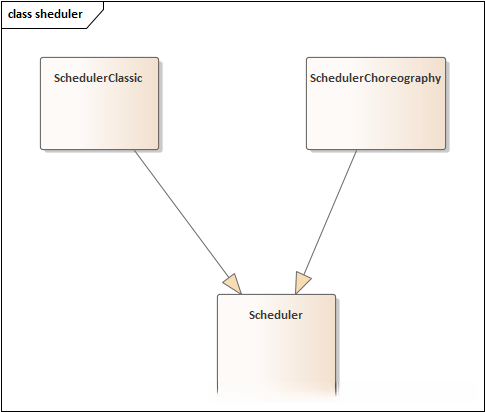

类图
代码详解
在文章开始部分, 为了解决Apollo项目中使用C++带来的阅读挑战, 为了方便学习者（包括新手和其他编程语言的开发者）更好地理解代码中的语法细节, 笔者将对其中部分C++语法进行相应的注释说明. 如有误用或遗漏之处, 欢迎指正！
Apollo平台中的调度器被指定为单例实现。通过scheduler_factory工厂配置文件指定相应的调度器策略。调用点位于Component组件的构造过程中，在scheduler::Instance()函数体内展开相关逻辑流程：随后，在scheduler::Instance()函数体内展开相关逻辑流程：随后，在scheduler::Instance()函数体内展开相关逻辑流程：随后，在scheduler::Instance()函数体内展开相关逻辑流程：随后，在scheduler::Instance()函数体内展开相关逻辑流程：随后，在scheduler::Instance()函数体内展开相关逻辑流程：随后，在scheduler::Instance()函数体内展开相关逻辑流程：随后，在scheduler::Instance()函数体内展开相关逻辑流程：随后，在scheduler::Instance()函数体内展开相关逻辑流程

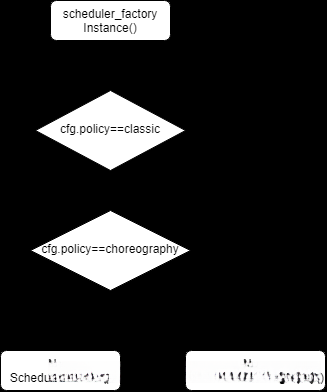

1.调度器的实例化起点scheduler_factory.cc
// cyber/scheduler/scheduler_factory.cc
namespace apollo {
namespace cyber {
namespace scheduler {
using apollo::cyber::common::GetAbsolutePath;
using apollo::cyber::common::GetProtoFromFile;
using apollo::cyber::common::GlobalData;
using apollo::cyber::common::PathExists;
using apollo::cyber::common::WorkRoot;
namespace {
std::atomic<Scheduler*> instance = {nullptr}; // 用于多线程环境，避免竞争。
std::mutex mutex;
} // namespace
Scheduler* Instance() {
// 多线程编程下，内存一致性编程技巧。
Scheduler* obj = instance.load(std::memory_order_acquire);
if (obj == nullptr) {
std::lock_guard<std::mutex> lock(mutex);
obj = instance.load(std::memory_order_relaxed);
if (obj == nullptr) {
std::string policy("classic"); // 默认策略为classic
std::string conf("conf/"); // 策略配置文件目录
conf.append(GlobalData::Instance()->ProcessGroup()).append(".conf");
auto cfg_file = GetAbsolutePath(WorkRoot(), conf);
apollo::cyber::proto::CyberConfig cfg;
// 判断策略文件路径，并加载策略
if (PathExists(cfg_file) && GetProtoFromFile(cfg_file, &cfg)) {
policy = cfg.scheduler_conf().policy();
} else {
AWARN << "No sched conf found, use default conf.";
}
// 根据策略policy，实例化调度器，如果policy无法使用默认classic调度器
if (!policy.compare("classic")) {
obj = new SchedulerClassic();
} else if (!policy.compare("choreography")) {
obj = new SchedulerChoreography();
} else {
AWARN << "Invalid scheduler policy: " << policy;
obj = new SchedulerClassic();
}
instance.store(obj, std::memory_order_release);
}
}
return obj;
}
// 资源释放
void CleanUp() {
Scheduler* obj = instance.load(std::memory_order_acquire);
if (obj != nullptr) {
obj->Shutdown();
}
}
} // namespace scheduler
} // namespace cyber
} // namespace apollo
代码解读该段代码采用工厂模式，并将在配置文件指导下生成相应的调度器实例。该逻辑仅在单个组件初始化时运行，在实现上属于一种模块化的结构安排。后续将深入解析Component组件的整体工作流程。
下面将会介绍两个调度器的实例化过程。
2.1SchedulerClassic调度器在scheduler_classic.cc中实例化
namespace apollo {
namespace cyber {
namespace scheduler {
// 使用的外部类
using apollo::cyber::base::ReadLockGuard;
using apollo::cyber::base::WriteLockGuard;
using apollo::cyber::common::GetAbsolutePath;
using apollo::cyber::common::GetProtoFromFile;
using apollo::cyber::common::GlobalData;
using apollo::cyber::common::PathExists;
using apollo::cyber::common::WorkRoot;
using apollo::cyber::croutine::RoutineState;
// SchedulerClassic构造函数
SchedulerClassic::SchedulerClassic() {
std::string conf("conf/");
conf.append(GlobalData::Instance()->ProcessGroup()).append(".conf");
auto cfg_file = GetAbsolutePath(WorkRoot(), conf);
// 加载配置文件，CyberConfig 为Cyber的配置文件，里面包含四种配置文件，分别为
//1.scheduler_conf,调度配置文件。
//2.transport_conf
//3.run_mode_conf
//4.perf_conf
//上述配置的原型定义在/cyber/proto/目录中
apollo::cyber::proto::CyberConfig cfg;
if (PathExists(cfg_file) && GetProtoFromFile(cfg_file, &cfg)) {
// inner_thr_confs_的定义为std::unordered_map<std::string, InnerThread> inner_thr_confs_;
// 背景知识，什么是内部线程？主要是支持框架运行的线程，和自动驾驶组件执行无关。
// 目前Apollo中主要有async_log 、io_poller 、shm 、timer 、shm_disp几个内部线程。
for (auto& thr : cfg.scheduler_conf().threads()) {
inner_thr_confs_[thr.name()] = thr;
}
// process_level_cpuset: "0-7,16-23" # all threads in the process are on the cpuset
// process_level_cpuset为字符串类型，描述了线程可以运行的CPU编号。
if (cfg.scheduler_conf().has_process_level_cpuset()) {
process_level_cpuset_ = cfg.scheduler_conf().process_level_cpuset();
//绑定CPU
ProcessLevelResourceControl();
}
// 获取Classic配置文件
classic_conf_ = cfg.scheduler_conf().classic_conf();
//遍历所有的组
for (auto& group : classic_conf_.groups()) {
auto& group_name = group.name();
// 遍历组中的所有task
for (auto task : group.tasks()) {
task.set_group_name(group_name);
// std::unordered_map<std::string, ClassicTask> cr_confs_;存放task信息
cr_confs_[task.name()] = task;
}
}
} else {
// if do not set default_proc_num in scheduler conf
// give a default value
// 如果没有配置文件，使用默认配置
uint32_t proc_num = 2;
auto& global_conf = GlobalData::Instance()->Config();
if (global_conf.has_scheduler_conf() &&
global_conf.scheduler_conf().has_default_proc_num()) {
proc_num = global_conf.scheduler_conf().default_proc_num();
}
task_pool_size_ = proc_num;
// 设置默认组名
auto sched_group = classic_conf_.add_groups();
sched_group->set_name(DEFAULT_GROUP_NAME);
sched_group->set_processor_num(proc_num);
}
// 创建执行器，此为线程运行的载体
CreateProcessor();
}
void SchedulerClassic::CreateProcessor() {
// 此处根据构造函数解析初始化的配置文件，创建执行器
for (auto& group : classic_conf_.groups()) {
auto& group_name = group.name();
auto proc_num = group.processor_num();
if (task_pool_size_ == 0) {
task_pool_size_ = proc_num;
}
auto& affinity = group.affinity();
auto& processor_policy = group.processor_policy();
auto processor_prio = group.processor_prio();
std::vector<int> cpuset;
ParseCpuset(group.cpuset(), &cpuset);
// 对于每个组中的每个proc创建执行器。
for (uint32_t i = 0; i < proc_num; i++) {
// 创建执行器的上下文，并放入全局的pctxs_队列中。后面将进一步介绍该队列的作用。
auto ctx = std::make_shared<ClassicContext>(group_name);
pctxs_.emplace_back(ctx);
// 创建执行器，并将上面创建的上下文与之关联。并放入全局的processors_队列中。
auto proc = std::make_shared<Processor>();
proc->BindContext(ctx);
SetSchedAffinity(proc->Thread(), cpuset, affinity, i);
SetSchedPolicy(proc->Thread(), processor_policy, processor_prio,
proc->Tid());
processors_.emplace_back(proc);
}
}
}
// 分发协程到对应的执行器上。
bool SchedulerClassic::DispatchTask(const std::shared_ptr<CRoutine>& cr) {
// we use multi-key mutex to prevent race condition
// when del && add cr with same crid
MutexWrapper* wrapper = nullptr;
if (!id_map_mutex_.Get(cr->id(), &wrapper)) {
{
std::lock_guard<std::mutex> wl_lg(cr_wl_mtx_);
if (!id_map_mutex_.Get(cr->id(), &wrapper)) {
wrapper = new MutexWrapper();
id_map_mutex_.Set(cr->id(), wrapper);
}
}
}
std::lock_guard<std::mutex> lg(wrapper->Mutex());
{
WriteLockGuard<AtomicRWLock> lk(id_cr_lock_);
if (id_cr_.find(cr->id()) != id_cr_.end()) {
return false;
}
id_cr_[cr->id()] = cr;
}
// 在cr_confs配置文件中查找是否存在当前协程的配置信息，如果存在使用该配置为协程配置关键参数，否使用默认值
if (cr_confs_.find(cr->name()) != cr_confs_.end()) {
ClassicTask task = cr_confs_[cr->name()];
cr->set_priority(task.prio());
cr->set_group_name(task.group_name());
} else {
// croutine that not exist in conf
cr->set_group_name(classic_conf_.groups(0).name());
}
// 矫正协程的调度优先级，如果超过最大值，使用最大值。
if (cr->priority() >= MAX_PRIO) {
AWARN << cr->name() << " prio is greater than MAX_PRIO[ << " << MAX_PRIO
<< "].";
cr->set_priority(MAX_PRIO - 1);
}
// Enqueue task.
{
// 将协程添加到对应group_name的对应priority的优先级队列中。
WriteLockGuard<AtomicRWLock> lk(
ClassicContext::rq_locks_[cr->group_name()].at(cr->priority()));
ClassicContext::cr_group_[cr->group_name()]
.at(cr->priority())
.emplace_back(cr);
}
ClassicContext::Notify(cr->group_name());
return true;
}
bool SchedulerClassic::NotifyProcessor(uint64_t crid) {
if (cyber_unlikely(stop_)) {
return true;
}
{
ReadLockGuard<AtomicRWLock> lk(id_cr_lock_);
if (id_cr_.find(crid) != id_cr_.end()) {
auto cr = id_cr_[crid];
if (cr->state() == RoutineState::DATA_WAIT ||
cr->state() == RoutineState::IO_WAIT) {
cr->SetUpdateFlag();
}
ClassicContext::Notify(cr->group_name());
return true;
}
}
return false;
}
bool SchedulerClassic::RemoveTask(const std::string& name) {
if (cyber_unlikely(stop_)) {
return true;
}
auto crid = GlobalData::GenerateHashId(name);
return RemoveCRoutine(crid);
}
bool SchedulerClassic::RemoveCRoutine(uint64_t crid) {
// we use multi-key mutex to prevent race condition
// when del && add cr with same crid
MutexWrapper* wrapper = nullptr;
if (!id_map_mutex_.Get(crid, &wrapper)) {
{
std::lock_guard<std::mutex> wl_lg(cr_wl_mtx_);
if (!id_map_mutex_.Get(crid, &wrapper)) {
wrapper = new MutexWrapper();
id_map_mutex_.Set(crid, wrapper);
}
}
}
std::lock_guard<std::mutex> lg(wrapper->Mutex());
std::shared_ptr<CRoutine> cr = nullptr;
{
WriteLockGuard<AtomicRWLock> lk(id_cr_lock_);
if (id_cr_.find(crid) != id_cr_.end()) {
cr = id_cr_[crid];
id_cr_[crid]->Stop();
id_cr_.erase(crid);
} else {
return false;
}
}
return ClassicContext::RemoveCRoutine(cr);
}
} // namespace scheduler
} // namespace cyber
} // namespace apollo
代码解读上文已经对SchedulerClassic的工作流程进行了详细阐述。在这一过程中涉及到了几个关键类别：Process和ClassicContext。接下来部分将深入探讨这些类的具体功能及其作用。
2.2SchedulerClassic中的ClassicContext作用
在SchedulerClassic中将ClassicContext与Processor进行了关联绑定。那么它的作用又是什么呢？代码执行流程又是怎样的？下面将进行详细说明。

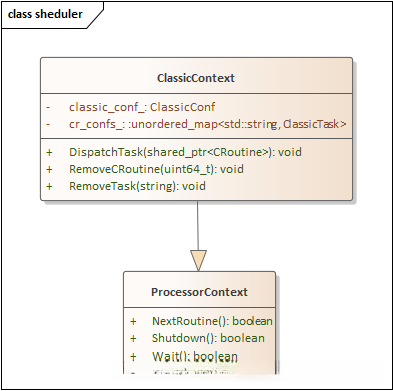

class ClassicContext : public ProcessorContext {}
基于ClassicContext所处的位置及其继承结构可知
该构造函数的主要职责是初始化当前组所依赖的操作环境
经过上述初始化步骤后, 在特定条件下触发时, 相关的代码逻辑会被及时地传递给实际运行所在的 execute Engine 进行处理
namespace apollo {
namespace cyber {
namespace scheduler {
using apollo::cyber::base::AtomicRWLock;
using apollo::cyber::base::ReadLockGuard;
using apollo::cyber::base::WriteLockGuard;
using apollo::cyber::croutine::CRoutine;
using apollo::cyber::croutine::RoutineState;
alignas(CACHELINE_SIZE) GRP_WQ_MUTEX ClassicContext::mtx_wq_;
alignas(CACHELINE_SIZE) GRP_WQ_CV ClassicContext::cv_wq_;
alignas(CACHELINE_SIZE) RQ_LOCK_GROUP ClassicContext::rq_locks_;
alignas(CACHELINE_SIZE) CR_GROUP ClassicContext::cr_group_;
alignas(CACHELINE_SIZE) NOTIFY_GRP ClassicContext::notify_grp_;
ClassicContext::ClassicContext() { InitGroup(DEFAULT_GROUP_NAME); }
ClassicContext::ClassicContext(const std::string& group_name) {
InitGroup(group_name);
}
void ClassicContext::InitGroup(const std::string& group_name) {
// 多优先级队列 MULTI_PRIO_QUEUE *multi_pri_rq_ = nullptr;
multi_pri_rq_ = &cr_group_[group_name];
// 队列锁
lq_ = &rq_locks_[group_name];
// 互斥锁
mtx_wrapper_ = &mtx_wq_[group_name];
// 条件变量
cw_ = &cv_wq_[group_name];
// 组通知队列
notify_grp_[group_name] = 0;
current_grp = group_name;
}
std::shared_ptr<CRoutine> ClassicContext::NextRoutine() {
if (cyber_unlikely(stop_.load())) {
return nullptr;
}
// 在当前组的优先级队列中，找到优先级最高的协程任务返回。
// 注意：i为高，为高优先级。
for (int i = MAX_PRIO - 1; i >= 0; --i) {
ReadLockGuard<AtomicRWLock> lk(lq_->at(i));
for (auto& cr : multi_pri_rq_->at(i)) {
//如果请求失败，继续执行
if (!cr->Acquire()) {
continue;
}
// 只返回就绪协程，特别关注！！！
if (cr->UpdateState() == RoutineState::READY) {
return cr;
}
// 释放未就绪协程
cr->Release();
}
}
return nullptr;
}
void ClassicContext::Wait() {
std::unique_lock<std::mutex> lk(mtx_wrapper_->Mutex());
cw_->Cv().wait_for(lk, std::chrono::milliseconds(1000),
[&]() { return notify_grp_[current_grp] > 0; });
if (notify_grp_[current_grp] > 0) {
notify_grp_[current_grp]--;
}
}
void ClassicContext::Shutdown() {
stop_.store(true);
mtx_wrapper_->Mutex().lock();
notify_grp_[current_grp] = std::numeric_limits<unsigned char>::max();
mtx_wrapper_->Mutex().unlock();
cw_->Cv().notify_all();
}
void ClassicContext::Notify(const std::string& group_name) {
(&mtx_wq_[group_name])->Mutex().lock();
notify_grp_[group_name]++;
(&mtx_wq_[group_name])->Mutex().unlock();
cv_wq_[group_name].Cv().notify_one();
}
bool ClassicContext::RemoveCRoutine(const std::shared_ptr<CRoutine>& cr) {
auto grp = cr->group_name();
auto prio = cr->priority();
auto crid = cr->id();
WriteLockGuard<AtomicRWLock> lk(ClassicContext::rq_locks_[grp].at(prio));
auto& croutines = ClassicContext::cr_group_[grp].at(prio);
for (auto it = croutines.begin(); it != croutines.end(); ++it) {
if ((*it)->id() == crid) {
auto cr = *it;
cr->Stop();
while (!cr->Acquire()) {
std::this_thread::sleep_for(std::chrono::microseconds(1));
AINFO_EVERY(1000) << "waiting for task " << cr->name() << " completion";
}
croutines.erase(it);
cr->Release();
return true;
}
}
return false;
}
} // namespace scheduler
} // namespace cyber
} // namespace apollo
代码解读3.SchedulerClassic和SchedulerChoreography的共同执行器Processor
上文概述了众多内容涉及类、上下文以及执行器。最根本的问题在于这些代码究竟由谁来运行？（纯属闲聊）
下面介绍所谓的执行器的概念：即为将Context与Processor之间建立关联的一种机制。回想一下之前如何将上下文进行绑定的过程？实际上就是实现了Context与Processor之间的绑定。
// cyber/scheduler/Processor.cc
namespace apollo {
namespace cyber {
namespace scheduler {
using apollo::cyber::common::GlobalData;
Processor::Processor() { running_.store(true); }
Processor::~Processor() { Stop(); }
// 执行器的运行入口（线程的循环入口）
void Processor::Run() {
tid_.store(static_cast<int>(syscall(SYS_gettid)));
AINFO << "processor_tid: " << tid_;
snap_shot_->processor_id.store(tid_);
while (cyber_likely(running_.load())) {
if (cyber_likely(context_ != nullptr)) {
// 遍历当前组的执行上下文的优先级队列中是否存在就绪协程
auto croutine = context_->NextRoutine();
if (croutine) {
snap_shot_->execute_start_time.store(cyber::Time::Now().ToNanosecond());
snap_shot_->routine_name = croutine->name();
// 协程恢复执行
croutine->Resume();
// 协程释放执行
croutine->Release();
} else {
snap_shot_->execute_start_time.store(0);
context_->Wait();
}
} else {
std::unique_lock<std::mutex> lk(mtx_ctx_);
cv_ctx_.wait_for(lk, std::chrono::milliseconds(10));
}
}
}
void Processor::Stop() {
if (!running_.exchange(false)) {
return;
}
if (context_) {
context_->Shutdown();
}
cv_ctx_.notify_one();
if (thread_.joinable()) {
thread_.join();
}
}
// 绑定过程，核心思想就是将Context与thread进行绑定。
void Processor::BindContext(const std::shared_ptr<ProcessorContext>& context) {
context_ = context;
std::call_once(thread_flag_,
[this]() { thread_ = std::thread(&Processor::Run, this); });
}
std::atomic<pid_t>& Processor::Tid() {
while (tid_.load() == -1) {
cpu_relax();
}
return tid_;
}
} // namespace scheduler
} // namespace cyber
} // namespace apollo
代码解读4.总结性全局调用逻辑

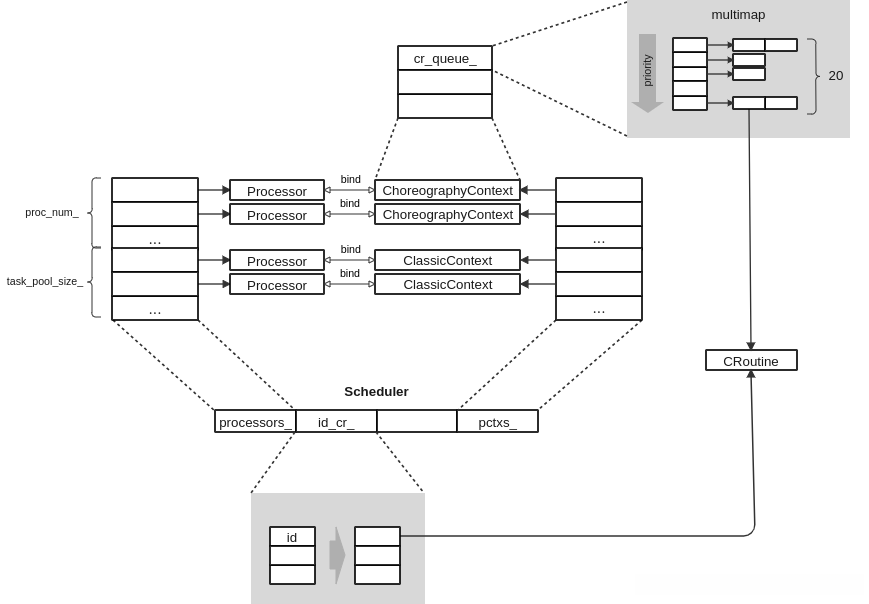

自动驾驶平台Apollo的5.5版本阅读笔记：Cyber RT中的任务调度机制
摘录自
该博主巧妙地阐述了Processor、Context、Scheduler各要素间的内在联系。梳理完代码运行逻辑后，我们接下来回顾配置文件的具体内容。

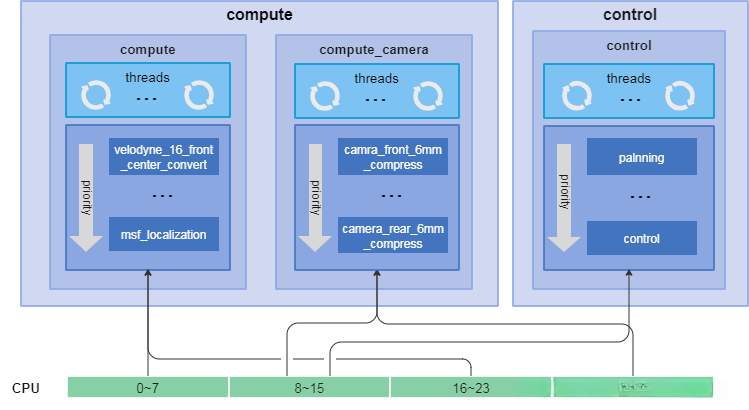

图片:
图片:
【未完。。。】
全部评论 (0)
还没有任何评论哟~
