样件的材料特性： 塑性
样件承受的力： 拉力

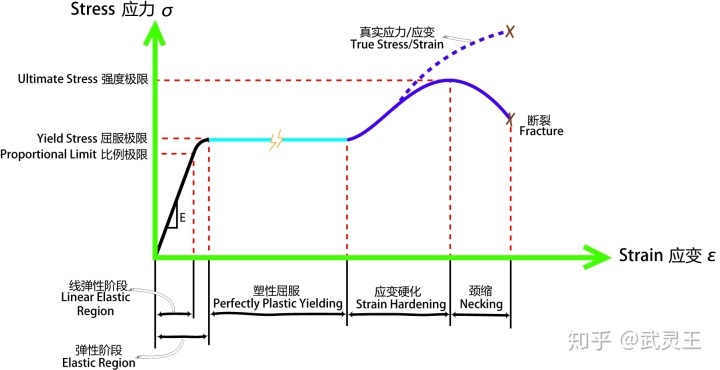

下图为材料理论特性曲线图：
Nominal Stress-Strain Curve Diagram
*注意，上图与国内版曲线图存在差异，下文讲。
- 线弹性阶段 Linear Elastic Region ：
采用胡克定理
（** 小剧场： Leonard Oiler先提出了胡克定理。没有考究，暂且一提）
E -- 杨氏模量/弹性模量 Young's Modulus/ Modulus of Elasticity
- 刚度 Stiffness ：
材料刚度 Stiffness 越大
**小剧场：刚度 -- 材料抵抗变形的能力。）
Stiffness
通常意义上弹性好的材料，比如：橡皮筋；同等条件下与钢比较，应力值一定，其应变值变化大于钢，则E值的斜率不会很高。
- 回弹性 Resiliency ：
在弹性阶段（ Elastic region）,撤除外力后，材料恢复原始形状的能力。
Resiliency

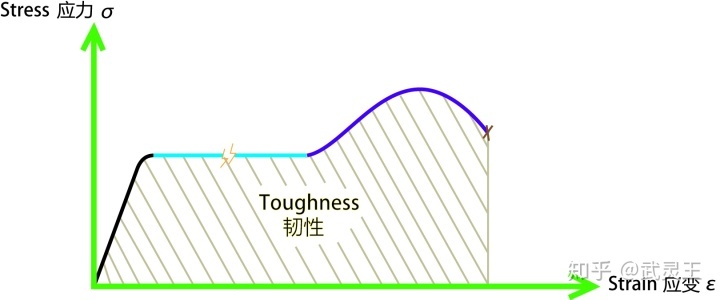

- 韧性 Toughness :
韧性 -- 材料吸收能量多少的判断标准。
材料吸收能量的多少 = “应力-应变曲线”与“横坐标轴应变”形成的面积大小（截止到断裂）
Toughness
面积越大
- 延性 Ductility ：
材料承受形变的能力，或者应变的能力。也就是，材料受拉，形状趋向线条或细丝状，而不断裂的能力。
材料延性越好
** 展性（ Malleability ）是材料受压时表现的特性。

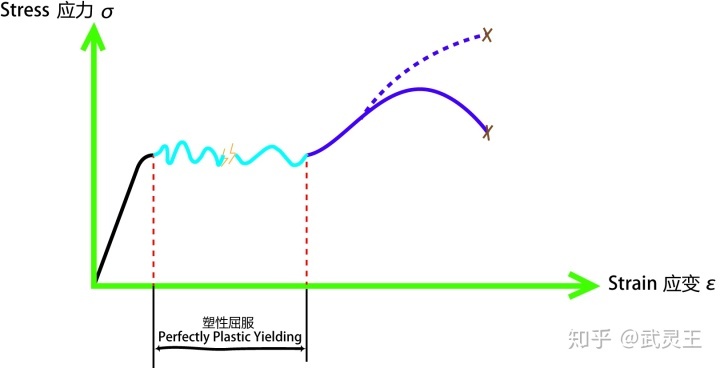

- 屈服阶段真实曲线
我将屈服阶段绘制成了波浪线，是由于真实的塑性区服阶段，材料应力值会出现微小波动。而国内教材多采用的应力应变曲线图（百度搜索一大把），与下图并无本质区别。
名义应力-应变曲线图在屈服阶段绘制为水平直线：
原因： 试验样件的横截面积为常数，还没有发生颈缩，在这个阶段试验装置没有加载
- 应力-应变曲线图的虚线部分
真实的应力/应变：材料发生颈缩阶段，实际的横截面积越来越小，真实应力值越来越大。详见另一篇短文。
