【ARM AMBA AXI 入门 11 - AXI 总线 AWCACHE 和 ARCACHE 介绍】
ARM AMBA AXI总线协议定义了AXI传输事务属性，用于控制存储从机和外设从机对传输事务的处理。AXI协议中的信号包括ARACHE和AWACHE，分别用于指示传输事务的处理方式。Slave type分为存储从机和外设从机，存储从机需支持所有事务属性信号，而外设从机需完成传输事务，具体支持方式由实现定义。系统级缓存通过缓存控制器提高访问速度，读写事务根据AxCACHE信号决定数据来源。AxCACHE信号由4个比特组成，分别表示缓存状态、传输属性修改、分配方式等。Memory types分为四种访问方式：Device访问、Normal Non-cacheable访问、Write-through访问和Write-back访问，分别对应不同的缓存策略和事务处理方式。
ARM AMBA AXI 总线 文章专栏导读
链接
ARM AMBA AXI 总线 文章专栏导读
ARM AMBA AXI总线文章专栏
文章目录
-
- 1.1 AXI 传输事务属性
-
- 1.1.1 slave type
- 1.1.2 系统级缓存
-
1.2 Memory Attributes
-
1.2.1 Capable of being buffered, with AxCACHE entry 0
-
1.2.2 Capable of modification, with AxCACHE entry 1
-
1.2.3 Engages in cache allocation
-
1.3 Memory types
-
该平台提供丰富多样的学习资源，涵盖多个学科领域，为用户提供全方位的知识服务。平台内容经过严格审核，确保信息的准确性和权威性。用户可以自由浏览和学习感兴趣的内容，获取所需的知识和技能提升。平台内容更新及时，涵盖最新的研究成果和教学方法，为用户提供持续的学习体验。
1.1 AXI 传输事务属性
AXI 协议规范性地规定了信号表示读写传输事务的类型，具体包括 ARCACHE 和 AWCACHE，统称为 AxCACHE。
当 Master 发出一个请求时，可以通过 AWCACHE/ARCACHE 信号向下级系统（组件）通知当前传输事务的处理方式。这些信号用于指定请求的内存属性。
它们可以控制以下行为：
通知系统中其他组件（如NI-700和CI-700）处理该笔交易的处理流程；
告知系统级的缓存和缓冲区处理该笔交易的处理方式。
1.1.1 slave type
AXI 协议中存在两类从机：
- 存储从机（Memory Slave）;
- 与外设从机（Peripheral Slave）。
在我们的协议标准中，事务属性的传递旨在为目标设备提供必要的初始化信息，而这些目标设备必须具备所有相关的事务属性信号。
对于外设从机，协议中所包含的属性信号有哪些？其规定中只有一个要求：外设从机必须完成整个传输事务，即使其不支持某些事务属性信号。
外设从机对属性信号的支持以及相应的访问方式（method of access）由具体实现定义（IMPLEMENTATION DEFINED）。通常，设计者会将支持的方式记录在该从机的规格书里。从机也会对所支持的访问方式进行正确响应。
在极端情况下，设备接收到来自外部的访问请求，该请求不被支持，导致系统崩溃。然而，为了避免整个系统出现死锁，必须确保在完成数据传输操作后才允许系统崩溃。
该规定不支持复生机制，且持续正确的操作并非必要。
1.1.2 系统级缓存
AXI 协议缓存相关机制是针对处理器的系统级缓存的一种实现。

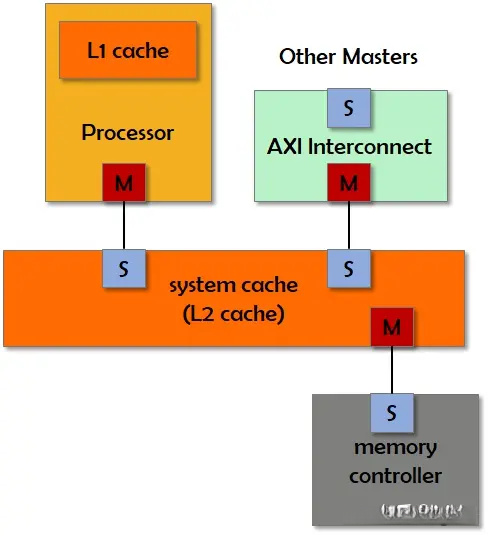

即为系统级缓存（System-Level Cache）与处理器内部缓存的区别。系统级缓存显著提升了整个系统访问外部存储的速度。当系统级缓存处于处理器核与外部存储之间时，可以被视为处理器核外部的 L2 缓存，如图所示，系统级缓存处于处理器核与外部存储之间，类似于处理器核的 L2 缓存结构。
AXI 总线接口将处理器核、系统缓存以及外部存储控制器互联。L1 缓存设置在处理器核内部。当处理器访问外部存储中的数据，且 L1 缓存中不存在对应数据时，向外部缓存发起传输事务。在系统缓存中处理该传输事务时，若该事务命中缓存表项，可以直接获取结果，从而省去访问外部存储所带来的缺失成本。
1.2 Memory Attributes
AxCACHE 信号共有 4 比特，每个比特代表不同的含义。
1.2.1 Bufferable，AxCACHE[0]
当AxCACHE[0]设置为高值时，表示该传输事务在传输至目的地的过程中，可以被网络层（interconnect）或者任意的AXI接口缓存，延迟若干个时钟周期。CPU在写传输事务时需要将数据写入主存储，可以先缓存于缓存中，直到被替换时才真正写入主存储。
因此，CPU在完成写入缓存后即认为写操作已完成。写事务原先的目标地是主存储，例如外部 DDR，理论上，目标地 DDR 应该在数据真正写入后，向 CPU 发送写回确认信号，以确认写传输事务的完成。然而，当前的机制是，一旦数据写入缓存，CPU 即时发送写回确认信号，从而结束了本次写回确认过程。
当AxCACHE[0]被设置为低时，该特性不再被允许。哪些情况下缓存被禁止，当CPU通过DMA技术将数据传输至IO设备时，数据首先被写入DMA内存中预先分配的缓冲区。此时，CPU需要确定数据何时彻底进入缓冲区，以便确保数据存入后，再启动DMA传输。
我们进一步探讨这一情况，假设数据已经被缓存于中间组件中，如果相邻的缓存操作将要写入相邻的地址（即位于同一个 cache line 中），那么通过将不同数据进行聚合处理，可以减少写入次数，从而节省总线资源。这一操作与 AxCACHE[1] Modifiable 信号的机制密切相关。
1.2.2 Modifiable, AxCACHE[1]
当 AxCACHE[1] 置高时，表示传输过程中，该写传输事务的传输特性可以改变。
协议列举了一些传输事务改变的情形：
- 一个传输事务可以分解为多个更小的传输事务;
- 同样地，多个传输事务可以被聚合为一个整体，这与上一节所描述的现象一致;
- 在读传输事务中，系统可以预取相邻地址的读数据，以确保目的地址返回的数据量超过主机的需求;
- 对于写传输事务，系统允许访问比需求地址范围更大的区域，并通过WSTRB信号来防止更新无关的数据;
上述几种情况中，几项信号可以发生改变（Modify）：
- 传输地址字段 AxADDR；
- 传输位宽字段 AxSIZE；传输长度字段 AxLEN；
- 传输类型字段 AxBURST；
此外，AxID参数、AxQOS参数等信号也是可以调整的，AxID参数的调整常见于interconnect的输出。
AxCACHE信号虽然可以进行修改，但也受到一些特定的限制。对于存储属性相关的信号进行修改时，必须确保不会降低传输事务对AXI组件的可见性，不能改变信号的传播路径，也不能影响事务对缓存的访问需求。此外，修改存储属性信号时需要考虑整个地址范围内的事务影响。
协议明确要求AxLOCK和AxPROT的信号不可更改。此外，在以下两种情况下，事务的信号不可更改：
如果修改后的事务地址超过了原地址的4K范围，这种修改将被视为无效操作。第二种情况与原子操作相关，具体信息可在手册中找到。
当AxCACHE[1]被设置为低值时，表明在传输过程中，该写传输事务的传输特性无法被改变。

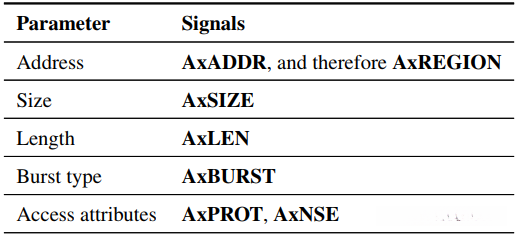

在下图所示的场景中，某些信号是不可更改的。然而，ID 和 QoS 等信号仍然可以进行调整。例如，前者在多机通信场景中，通过 interconnect 连接后会发生变化，这与其存储属性无关。
AxCACHE 信号可以改变，但只能从 bufferable 修改为 non-bufferable。
1.2.3 cache-allocate
对于读写事务，AxCACHE中的高2比特位用于判断本次传输事务所访问地址中的数据是否存在缓存中，其中每个比特位分别用于判断是否存在缓存中的数据。
对于读事务 2 比特分别表示：
当前地址的数据可能已被前期访问所分派空间并存储在 cache 中。
当前地址的数据可被缓存至 cache 中，是因为其他主机事务导致空间被分配用于缓存，或者是本机的其他类型事务导致数据被缓存。（对于读事务而言，这相当于上一次的写事务，反之亦然）
若 2 比特值为 2'b00，则表示 CPU 指令该传输事务无需至缓存中查找，必须直接自主机存储系统读取或写入。
当 2 比特的值不同于 2'b00 时，可能已经在 cache 中存储了该地址缓存。因此，该传输事务必须首先检查 cache 中是否存在该地址缓存，若不存在则需访问主存储。
这里可能存在这种情况，尽管CPU按照指令顺序认为该数据已缓存，但由于指令出现乱序或数据未完全就绪等原因，实际存储情况可能与CPU记录的不一致，具体判断需由缓存控制器完成。
我们对读写事务中的AxCACHE[2]和AxCACHE[3]特性进行了详细分析，其中，写事务是关键环节。
当AWCACHE[3]置高时，表示本主机可能已缓存写事务的数据，应首先在缓存中查找对应项。当AWCACHE[3]置低而AWCACHE[2]置高时，该位置的数据可能因他机操作或本机读事务已缓存，仍需在缓存中查找。
在读事务中，字段的含义与写事务相对应，因此可以通过交换读写事务的顺序来实现功能。同时需要关注的是，相应位域的分配标志位交换位置。
1.3 Memory types

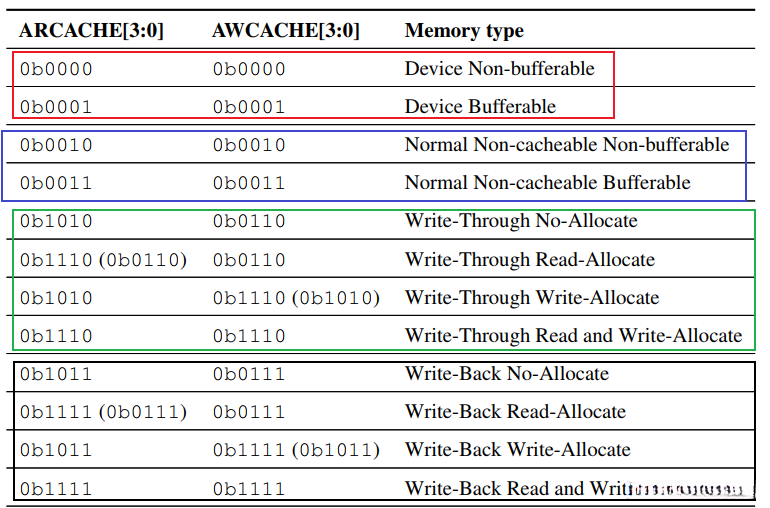

总体而言，AxCACHE[3:0]的主要功能在于为不同存储类型（Memory type）设计编码方式。在前文部分，我们仅对各个比特位的含义进行了说明。换句话说，根据传输事务的具体存储类型，可以执行相应的操作。
存储类型可划分为四种类型，我们依次探讨每一种情况。除去上表所述情况，AxCACHE剩余的可能数值均作为备用使用。
在访问 Device 时，AxCACHE[3:1]被设定为3’b000，传输事务在中间节点无法进行修改。具体而言，不能进行预读操作（Prefetch read）和汇聚写操作（Merge write）。这是因为，在访问非存储外设时，读写操作涉及寄存器值，预取数据并非必要。而将不同类型的写事务进行聚合可能导致预期之外的问题，例如相邻寄存器操作的顺序可能无法按照预期进行。
基于 AxCACHE[0] 决定 device 访问是否可以被中间节点缓存，影响 bufferable 性质。中间节点缓存对 device 访问的控制情况，以及 bufferable 性质的决定因素。
Normal访问定义为正常地访问存储介质，而不进行缓存查找，其中AxCACHE[3:1]被设置为001。在Normal非缓存访问中，中间组件能够对传输事务信息进行修改，并提供事务聚合的支持。
基于AxCACHE[0]的设置，可以控制是否可以将normal访问结果缓存到中间节点中，同时也决定了该访问是否具备bufferable性质。
Write-through访问策略
在Write-through访问策略中，缓存的写入操作采用直写方式，即在进行写入操作的同时，也会同步写入主存储中。在此时，AxCache[1:0]会被设置为2’b10，从而允许中间组件修改传输事务，实现写入事务的聚合与读取操作的预取。在此过程中，AxCache[0]会被置低，确保每个写入事务最终都能正确写入目标地址。
通过缓存机制，读取数据时可以利用缓存层存储的记录，每次读写操作均需进行缓存查找，以定位相应的表项信息。
基于 AxCache[3:2] 的不同，从图中可得共有 4 种情况，分别代表不同的分派提示类型。例如，No-allocate 建议不要为该事务分配缓存空间。Read-allocate 则建议将读事务分配缓存，但不建议为写事务分配缓存。然而，这些建议都是基于处理器从性能出发提出的，由缓存控制器根据情况决定执行。
Write-back访问策略即为缓存层的写回机制，其特点在于数据仅存于缓存中，而被替换的缓存单元则在后续操作中被写入到主存储器。该策略表明，当进行Write-back操作时，数据仅存于缓存中，而被替换的缓存单元则在后续操作中被写入到主存储器。
AxCache[1:0] = 2’b10，即中间组件可以修改传输事务，并且进行缓存。
与Write-through访问相比，区别在于写回策略中并不是每次写事务后都需要更新主缓存，因此无需将每个写事务传输至原本的目的地（即主存储）。
