cache相关（持续更新中）
使用cache原因
调解CPU与主存之间速度差异，提高效率

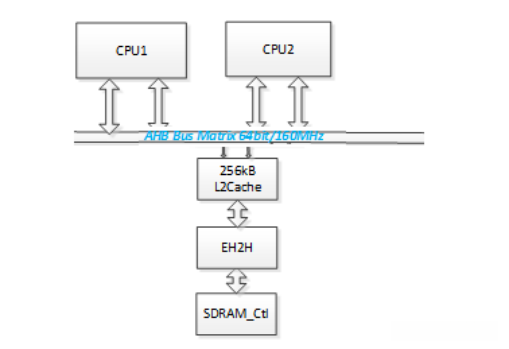

CPU访问SDRAM之间的数据访问流程
CPU内部有L1Cache，CPU首先到L1Cahce中取数据，若Cache miss，则触发burst，通过总线到L2Cache上取数据，同样先到L2Cache中取数据，若Cache miss，则过EH2H桥，到SDRAM中取数据
还有其他的结构，每个core内一般都有各自的L1和L2 cache，其中L1 cache分为指令cache和数据cache，L2 cache可以缓存指令和数据。所有的core公用一个L3 cache，L3 cache也可以缓存指令和数据。L3 cache通过总线访问主存。
cache line
Cache line：cache访问主存的最小单位，数据在主存和缓存之间以固定大小的”块（block）”为单位传递，也就是每次从main memory读取的最小数据的单元。每个cache line除了包含数据，还包含TAG（地址信息）和状态信息。

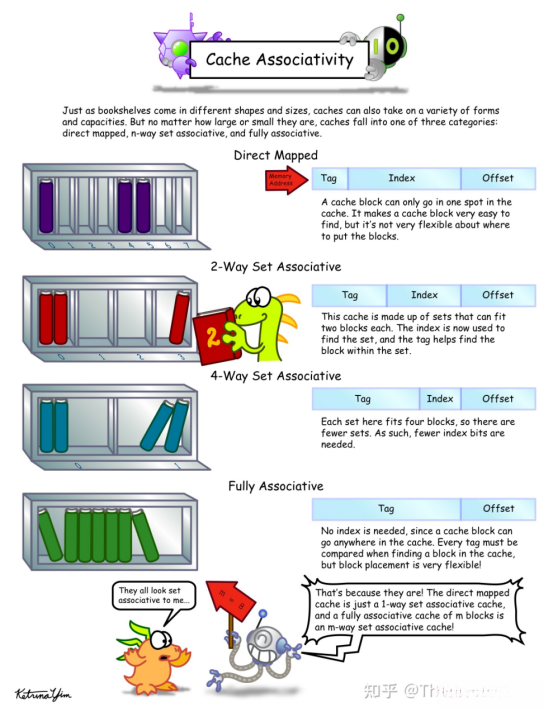

cache associativity
Cache的替换策略决定了主存中的数据块会拷贝到cache中的哪个位置，如果对于一块数据（大小为一个cache line ），只有一个cache line与之对应，我们称之为”直接映射 (Direct map)”；如果该数据块可以和cache中的任意一个cache line对应，则称之为”全相联（Full-Associative）”而目前更多的实现方式是采用”N路组相连（N Way Set-Associative）”的方式，即内存中的某一块数据可能在cache中的N个位置出现，N可能是2，4，8，12，或其他值。

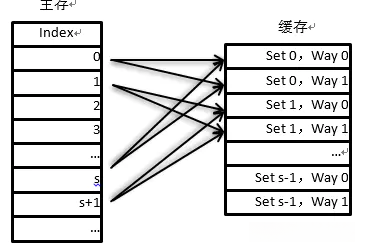

为了便于理解，下面是二路组相联的另一个示意图
一个2组2路相联的如上图所示，cache分成s组，每组包含两个cache line，也称为两路（2 ways），主存中的每个数据块只能位于s个set中的某一个，但可以在指定set中的任意一个cache line中。
AMD Athlon的L1 cache所采用的就是这种2路组相联的映射方式。
主存和cache的关联方式的选择，是多种因素互相妥协的结果。比如某种替换策略使得一个主存数据块可以有10个cache line与之相对应时，处理器就必须想办法查找这10个位置，看看是否在其中某一个命中。越多的查找，意味着需要越大的功耗，越大的芯片面积，以及越长的时间；而从另一个角度来看则是，越多的对应项可已有越低的miss，也就需要花费更少的时间来等待数据从低速主存获取。
L1-TLB的设计侧重于使Hit time小一些，其目标就是尽可能快；而L2则需要进一步考虑命中率问题，通常比较大，而且是采用N路组相联的方式。
