Evaluate the Malignancy of Pulmonary Nodules Using the 3D Deep Leaky Noisy-or Network 论文阅读

该论文提出了一种基于3D卷积神经网络（3D CNN）的肺结节检测方法，用于Kaggle上的2017年肺结节检测比赛。背景中提到，肺结节在CT图像中的表现具有与正常组织相似的HU值，但形状和位置差异较大，检测难度较高。解决方案中，作者通过预处理步骤（如肺部提取、凸包膨胀和灰度标准化）减少神经网络的处理量，同时采用改进的U-Net结构作为检测网络，并结合leaky noisy-or模型进行分类。实验使用了LUNA16和DSB两个数据集，特别是对DSB中的结节进行了人工标记以提高训练效果。摘要总结了该方法在三维检测问题中的创新性和有效性。

Kaggle数据科学碗2017比赛的github链接中，最佳算法的代码托管在GitHub上，具体链接为github.com/lfz/DSB2017。

背景

肺结节比赛采用的图像是CT，其中肺结节的影像学表现如下：

 和正常组织具有相同的HU值，但是具有不同的形状。
    2. 支气管和血管是连续管腔，在根源较厚，在分支处较细；而肺结节一般呈球形。
    3. 肺结节有很多类别，具有不同大小和形状，与癌症的相关性也不同。

医生对一位病人的正常阅片时间是10分钟。自动化检测算法的难点如下：

1. 肺结节是3D检测问题。目前主流GPU显存不足以支持整幅图像的输入。之前有文章使用2D的RPN在2D slice上提取proposal，然后整合不同层的结果，形成3D proposal。此外，3D的标注困难也较大(个人觉得label上3D的获取应该是从2D拼接起来的，应该不会太难)，模型容易过拟合。

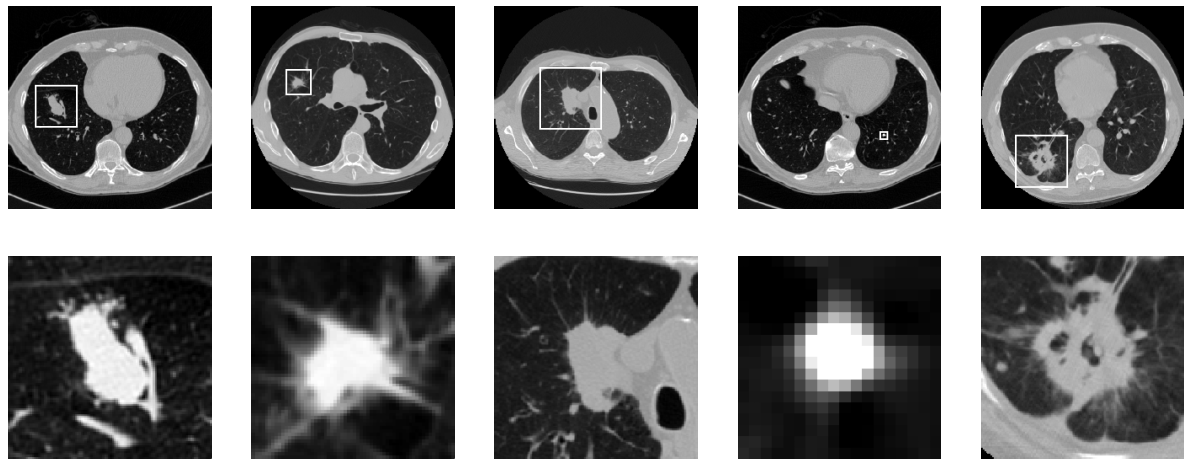

2. 不同肺结节形状差异大，与正常组织难以区分，如下图。有时候医生也难以确定。
3. 肺结节和肺癌之间的关系复杂。存在肺结节并不一定是肺癌，发生肺癌也不一定能找到可见肺结节 。因此，判断发生肺癌的概率和找到的多个肺结节有关，这就成为了多实例学习问题(Multiple Insatnce Learning)。

为了解决上述问题，文章提出了解决方案：第一，基于3D RPN的Patch-wise检测网络用于预测肺结节的边界框（bbox）。该方案通过数据增强技术来防止模型过拟合，通过设定较低的阈值来检测所有可能的结节，并通过top-5结节进行癌症可能性预测。第二，采用带有泄漏的noisy-or模型来整合top-5结节的分数，通过计算癌症可能性。该模型通过noisy-or表示一个事件可能由多个因素共同作用，即使单个因素未发生也可能导致事件发生。此外，该模型还考虑了泄漏可能性，即即使所有因素均未发生，事件仍有可能发生。此外，该分类网络与检测网络共享特征提取器，并采用交替训练方式以优化性能。

数据集

模型训练基于以下两个数据集：

1. LUNA16：该数据集包含888名病人，其中1186例肺结节经过人工标注。
2. DSB：在该数据集中共有1397名病人参与训练，198名用于验证，506名用于测试。人工标注了训练集中754例结节和验证集的78例。
   人工标注的原因：尽管两者都是肺结节检测，但LUNA16数据集包含大量小结节，其平均直径为8.31毫米，而临床实践认为直径在6毫米以下的肺结节通常无害。相比之下，DSB数据集包含较多的大结节，平均直径为13.68毫米，并且其中许多结节与主支气管相连，这是LUNA16数据中罕见的特征。因此，直接使用LUNA16数据集进行训练会导致效果不佳。为此，研究团队移除了所有直径小于6毫米的未标注结节。

本文算法

预处理

CT成像系统对整个胸腔区域进行扫描，其覆盖范围包括了除肺部以外的其他组织和器官。为了解除其他组织的干扰，作者首先提取了肺部区域。

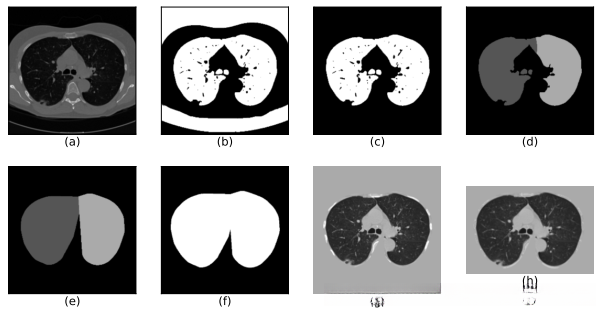

1. Mask extraction：作者首先在2D slice上通过阈值 得到了肺部以及周围较暗部分的mask，如图中(b)所示，然后通过连通性分析 ，去除30mm以下的(肺部是中间一大块，不会这么小)以及离心率大于0.99的(个人感觉一般线状伪影可能是这样)。然后在3D中保留不在边际的(去除周围较暗部分)以及容积在0.68-7.5L之间的。经过这样处理后，一般就能够保留肺部区域，还有一些异常的话，可以利用肺部处于图像中间的特性进行排除。结果如图(c)所示。
2. Convex hull & dilation: 一些结节如果与肺的外壁相连，则不会出现在上述步骤提取的mask中，这种情况是需要避免的。如果想要把他们包含进来，直接的方式是对整个mask进行凸包，不过这样就会引入骨骼那一块，影响比较大。所以根据肺的结构，将其分成两块，如图(d)所示。然后分别对两块进行凸包，并且向外10pixels的膨胀。得到图(f)。不过作者还提了一句，对于肺部底部，由于其形状接近U型，凸包后如果面积大于原始的1.5倍，则放弃凸包，避免引入过多其他组织。
3. 灰度标准化：首先把HU值线性变换到0-255。mask以外的像素灰度都设成170（正常组织的灰度）。膨胀10像素区域中如果灰度高于210，也设成170（为了防止骨头被当成结节）。

1. 到这里感触良多，以上经验值参数的设置确实涉及较多，自己在项目中每次设置的时候都得仔细权衡是否是最优选择，会不会在异常情况下可能出现效果不佳的情况。是否可以采取更加大胆的策略？
2. 还有目前的常见做法是将图像直接输入，从这篇文章的分析来看，如果预处理能够降低神经网络的计算量，去除可能的误导因素，提升效果应该是有目共睹的。

3D CNN for Nodule Detection

该检测网络基于U-Net改进型架构，由于其为二分类问题，因此在提出区域建议框后无需进行后续分类工作，从而实现了一步式解决方案。为了解决GPU资源有限的问题，该网络采用了128×128×128×1的输入尺寸，并随机选取两类patches进行训练。其中，70%的样本包含至少一个结节，而30%的样本不含结节（目的是确保负样本的收敛性）。结界的边界间距设定为至少12像素，以避免越界填充值的干扰。数据增强策略采用随机翻转和缩放操作，其中随机翻转和缩放的参数设置为0.8至1.15倍。

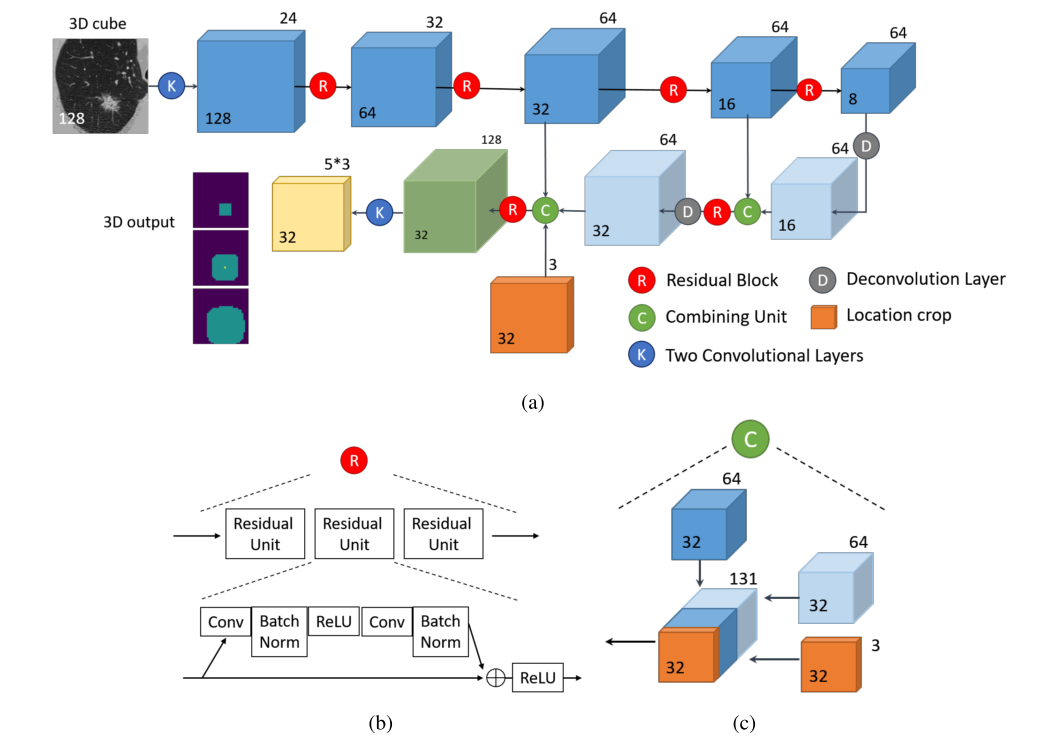

网络结构：

U-net结构能够很好解决结节不同大小的问题。接下来逐步看网络的流程：
1. 输入：1281281281
2. K：两个卷积层，每个卷积层有24个333的卷积核，padding=1。因此输出为12812812824的feature maps。
3. R：残差块，如图(b)所示。由三个残差单元组成。每个残差单元由卷积，BN，Relu，卷积，BN构成，其中卷积核的大小都是333。这里面需要注意的是残差前后channels由24变成了32。因此不是y = F(x)+x，而是y=F(x)+Wx，其中W是卷积运算用于改变channels。此处还省略了一个222 with stride=2 MaxPooling。
4. D：转置卷积，原始U-net中设置成不可学习，注意一下文章此处在实现时的设置。
5. C：融合层。除了和U-net一样，此处作者还添加了hlw3的location information。（个人觉得医学图像中绝对位置对于诊断还是很重要的，之前也尝试过加入位置信息，不过是在输入层中加，作者的这个加法更加合理，因为这种显式的信息应当靠近网络的后端，能够对分割结果起到更大的影响。）具体方法作者说的不是很清楚，我觉得应该是patchs在原始图像中的相对坐标，然后resize到 3232323的大小。所以融合层的输入的channels是131（64+64+3），然后通过111的卷积将channels变换到15进行输出。
6. 输出：32323235（此处维度变化是由resize得到的，但是这显然和128维的不对应，倒是和15对应，所以我觉得上一层最后提到的111卷积是在输出前做的，而不是每个融合层做）。然后3代表每个像素点3个anchor，5代表（o,dx,dy,dz,dr），也就是概率，三维坐标和bbox的直径大小。

损失函数
将真值的label定义为（Gx，Gy，Gz，Gr），每个Anchor的值定义为（Ax，Ay，Az，Ar）。与Faster RCNN类似，IoU大于0.5的归类为P，小于0.02的归类为F，其余情况不考虑。
其分类损失计算为：

Bbox回归的标签生成：

总的回归损失为：

其中S是smoothes L1-norm function。
最后网络的训练loss是：

正负样本
1. 正样本
对于数量较多的P anchors，随机选取一个进行处理。
在采样过程中，对于30mm以上的结节，采样频率增加至原来的两倍；而对于40mm以上的结节，采样频率则提升至五倍，以强化对较大结节的关注。
2. 负样本
相对于正样本而言，负样本的数量显著多于正样本。这是RPN中的一个典型问题。通过实施hard negative mining策略来解决这一问题。核心思想是控制负样本的数量，以提高模型的区分能力。

测试阶段
输入： 208208208*1 overlap=32 pixels。
输出采用非极大值抑制。

这种overlap crop容易理解，但是一直以来都没有编写代码，特别是训练阶段。
之前一直不知道如何处理不同大小图片的问题，阅读了相关文章后，终于明白该如何编码了。

Cancer Classification

在获取结节的region proposal后，基于scores值，选取前5个具有最高置信度的区域。在数据增强的需要下，训练阶段可以随机选取。对每个结节的输入，采用肺癌可能性评价网络，该网络基于之前的U-net结构，如图(a)所示，具体流程如下：1. 输入：提取96×96×96×1的三维切片区域。我对此提出疑问：既然该方法仅依赖中心点信息，为何还需训练dr参数？这可能与提升模型的特征提取能力有关。2. 取最后一个卷积层的输出(24×24×24×128)，将中心2×2×2的值提取出来（2×2×2×128=1024），经过max-pooling得到128维的特征向量。该处的特征主要由该结节8个采样点的位置信息和对应的scores值决定。

在此阶段，我们成功提取了5个128维特征，如何获取最终的癌症分类得分？研究者考察了四种不同的方法，其中最优的方案是具有微分分层的noisy-or模型。

此时，loss function可以认为是计算p和label之间的交叉熵。这样的话，每个pi代表的是各自为癌症的概率吗？

训练策略

文章提到结节的bounding box事先生成好，这是什么意思不是很明白。是指RPN网络已经训练好了？那后面的联合训练只是Refine？
文章说为了避免过拟合，有两个方式：一个是数据增强，另一个是正则化。
数据增强包括：1）随机翻转 2）resize 3）旋转 4）平移。
正则化：RPN和分类互相正则化。在每一次训练阶段，有一个detector的eopch和一个classifer的epoch。
由于batch size = 2，所以训练不稳定，采用l2 norm的gradient clipping。
由于迭代训练，所以BN的参数需要特别处理。
