介绍
在本教程中，我们将致力于教授您如何利用AKAZE [5]本地功能来识别并配对两个图像的关键点。我们将在给定的单对应矩阵的一对图像上进行详细分析，并统计这些关键点的数量。
内联数(即适合给定单应性匹配的)。
数据
我们将使用牛津数据集的Graffity序列中的图像1和3 。
Homography由3乘3矩阵给出：7.6285898e-01 -2.9922929e-01 2.2567123e + 02
3.3443473e-01 1.0143901e + 00 -7.6999973e + 01
3.4663091e-04 -1.4364524e-05 1.0000000e + 00
您可访问opencv/samples/cpp目录中查找灰度图像文件（gray1.png, gray3.png）以及单色参数文件（H1to3p.xml）。
源代码#include
#include
#include
#include
#include
using namespace std;
using namespace cv;
const float inlier_threshold = 2.5f; // Distance threshold to identify inliers
const float nn_match_ratio = 0.8f; // Nearest neighbor matching ratio
int main(void)
{
Mat img1 = imread("../data/graf1.png", IMREAD_GRAYSCALE);
Mat img2 = imread("../data/graf3.png", IMREAD_GRAYSCALE);
Mat homography;
FileStorage fs("../data/H1to3p.xml", FileStorage::READ);
fs.getFirstTopLevelNode() >> homography;
vector kpts1, kpts2;
Mat desc1, desc2;
Ptr akaze = AKAZE::create();
akaze->detectAndCompute(img1, noArray(), kpts1, desc1);
akaze->detectAndCompute(img2, noArray(), kpts2, desc2);
BFMatcher matcher(NORM_HAMMING);
vector< vector > nn_matches;
matcher.knnMatch(desc1, desc2, nn_matches, 2);
vector matched1, matched2, inliers1, inliers2;
vector good_matches;
for(size_t i = 0; i < nn_matches.size(); i++) {
DMatch first = nn_matches[i][0];
float dist1 = nn_matches[i][0].distance;
float dist2 = nn_matches[i][1].distance;
if(dist1 < nn_match_ratio * dist2) {
matched1.push_back(kpts1[first.queryIdx]);
matched2.push_back(kpts2[first.trainIdx]);
}
}
for(unsigned i = 0; i < matched1.size(); i++) {
Mat col = Mat::ones(3, 1, CV_64F);
col.at(0) = matched1[i].pt.x;
col.at(1) = matched1[i].pt.y;
col = homography * col;
col /= col.at(2);
double dist = sqrt( pow(col.at(0) - matched2[i].pt.x, 2) +
pow(col.at(1) - matched2[i].pt.y, 2));
if(dist < inlier_threshold) {
int new_i = static_cast(inliers1.size());
inliers1.push_back(matched1[i]);
inliers2.push_back(matched2[i]);
good_matches.push_back(DMatch(new_i, new_i, 0));
}
}
Mat res;
drawMatches(img1, inliers1, img2, inliers2, good_matches, res);
imwrite("akaze_result.png", res);
double inlier_ratio = inliers1.size() * 1.0 / matched1.size();
cout << "A-KAZE Matching Results" << endl;
cout << "*******************************" << endl;
cout << "# Keypoints 1: \t" << kpts1.size() << endl;
cout << "# Keypoints 2: \t" << kpts2.size() << endl;
cout << "# Matches: \t" << matched1.size() << endl;
cout << "# Inliers: \t" << inliers1.size() << endl;
cout << "# Inliers Ratio: \t" << inlier_ratio << endl;
cout << endl;
imshow("result", res);
waitKey();
return 0;
}
说明加载图像和单应性Mat img1 = imread("graf1.png", IMREAD_GRAYSCALE);
Mat img2 = imread("graf3.png", IMREAD_GRAYSCALE);
Mat homography;
FileStorage fs("H1to3p.xml", FileStorage::READ);
fs.getFirstTopLevelNode() >> homography;
我们正在获取灰度图像。Homography将被保存在由FileStorage生成的XML文件中。
使用AKAZE检测关键点并计算描述符vector kpts1, kpts2;
Mat desc1, desc2;
AKAZE akaze;
akaze(img1, noArray(), kpts1, desc1);
akaze(img2, noArray(), kpts2, desc2);
我们生成AKAZE对象，并调用其 operator()功能。为避免涉及mask参数的调用选择相应的处理方式。
使用强力匹配器找到2-nn个匹配项BFMatcher matcher(NORM_HAMMING);
vector< vector > nn_matches;
matcher.knnMatch(desc1, desc2, nn_matches, 2);
我们使用汉明距离，因为AKAZE默认使用二进制描述符。
使用2-nn匹配来找到正确的关键点匹配for(size_t i = 0; i < nn_matches.size(); i++) {
DMatch first = nn_matches[i][0];
float dist1 = nn_matches[i][0].distance;
float dist2 = nn_matches[i][1].distance;
if(dist1 < nn_match_ratio * dist2) {
matched1.push_back(kpts1[first.queryIdx]);
matched2.push_back(kpts2[first.trainIdx]);
}
}
如果最接近的比例比第二个最接近的比例更接近，则匹配是正确的。
检查我们的匹配是否适合单性模型
for(int i = 0; i < matched1.size(); i++) {
Mat col = Mat::ones(3, 1, CV_64F);
col.at(0) = matched1[i].pt.x;
col.at(1) = matched1[i].pt.y;
col = homography * col;
col /= col.at(2);
float dist = sqrt( pow(col.at(0) - matched2[i].pt.x, 2) +
pow(col.at(1) - matched2[i].pt.y, 2));
if(dist < inlier_threshold) {
int new_i = inliers1.size();
inliers1.push_back(matched1[i]);
inliers2.push_back(matched2[i]);
good_matches.push_back(DMatch(new_i, new_i, 0));
}
}
当两个关键点间的映射距离低于预设阈值时，则满足进行单应性变换。
我们为内部值创建一组新的匹配，因为它是绘制函数所必需的。
输出结果Mat res;
drawMatches(img1, inliers1, img2, inliers2, good_matches, res);
imwrite("res.png", res);
...
这里我们保存生成的图像并打印一些统计信息。
结果

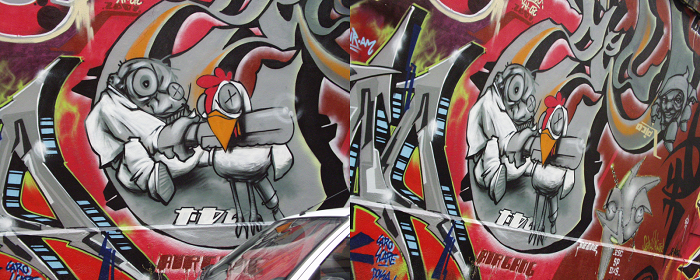

找到匹配
A-KAZE匹配结果Keypoints 1: 2943
Keypoints 2: 3511
Matches: 447
Inliers: 308
Inlier Ratio: 0.689038}
