光纤到桌面FTTD解决方案
随着物联网光通信技术的快速发展，在全球范围内已广泛部署并应用着两种主要部署模式：即光纤到户（FTTH）和光纤到大楼（FTTB）。同时，在技术进步与成本优化的支持下，传统意义上的"安装施工"已经逐渐演变为一种更为简便的过程；其显著的优势在于不仅可以实现更快的数据传输速度，并且在覆盖范围上也得到了极大的延伸；此外，在电磁环境干扰方面也展现出了显著的优势——不仅能够有效避免外部干扰信号的影响，并且还能够防止由于设备故障而导致的数据泄露问题。
光纤到桌面的优点
长距离通信技术的应用场景广泛适用于军事和民用领域。采用先进的加密算法对传输的信息进行高度机密保护，在任何情况下都无法被第三方窃取。系统支持双工传输模式，在100M和1000M双工模式下提供稳定的高速数据传输能力。该系统能够延长光缆线路寿命达到40年设计目标，并保证在任何时间点都能够维持卓越的通信质量。支持灵活升级方案可随时根据需求增加带宽范围并无需进行任何停机维护工作。光纤到桌面应用已经实现并可无缝集成到现有网络架构中以提升整体网络性能

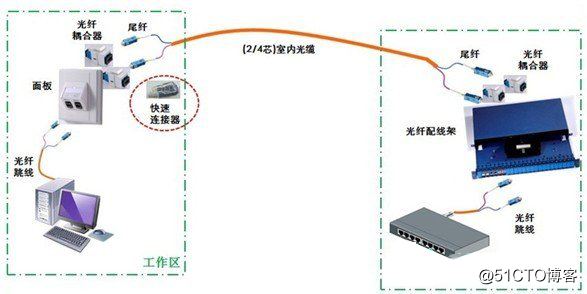

图一：光纤到桌面FTTD水平标准链路图
光纤到桌面技术方案
光纤到桌面FTTD
本设计方案是根据用户的实际需求和相关分析设计的，在满足先进的布线系统设计原则、灵活的布局需求以及经济性的技术要求的前提下，布线系统按照以下方式实施。
(1)该方案的工作区采用光纤收发器将光纤跳线与非屏蔽线跳线相连。
(2)该方案的水平布线为：工作网采用xxxxxx光缆，一用一备.
(3) 以垂直方向为主采用光缆：工作网络采用该芯室外万兆单模光缆，在其室外部分进行埋设处理。
为确保网络系统的安全与稳定运行，在各个楼层和各个区域都配备了相应的光纤保护设备。
(5)楼层管理间、设备间的设置符合相关标准，应在最佳地点设置机房。

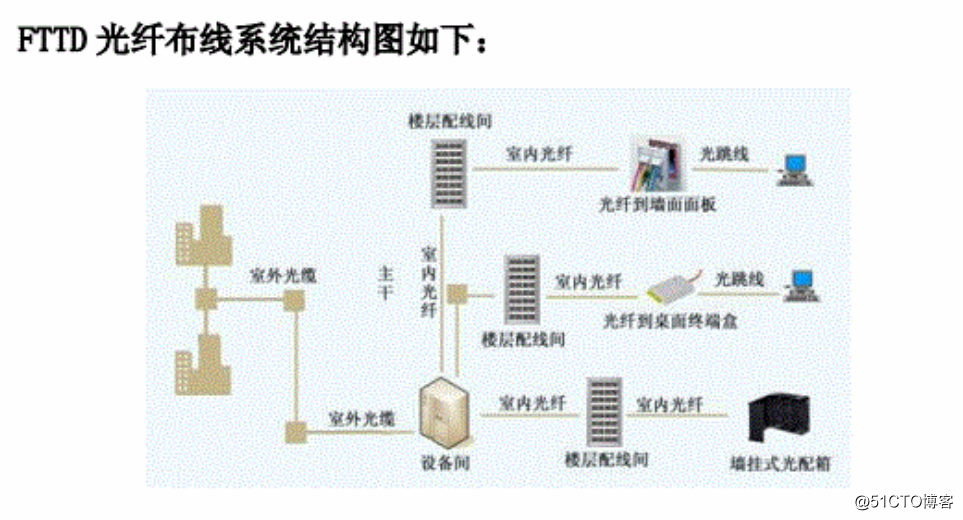

FFTD系统的各个子系统（包括工作区子系统、水平子系统、管理子系统等）的设计全部遵循GB 50311-2007《综合布线系统工程设计规范》的规定。
工作区子系统
工作区包含由水平系统光缆延伸至数据终端设备并连接着光纤跳线等组件。该区域内的光纤跳线具备双向传输特性。
管理区子系统
管理子系统位于楼层配线房及弱电井内，并主要承担水平系统的线路连接点；同时又是主干系统的线路终端点：其构成包括大楼主配线路架、楼层分配线路架以及备用跳车器等构成。建议用户根据需求进行线路增减操作，并以调节和优化各段线路走向来实现资源的有效配置。
该管理系统通过集成其他子系统的功能来实现整体协调；其配置方案使得整个布线网络与其关联的设备与元器件共同形成一个功能统一的整体网络架构。通过优化管理子系统的接界面配置, 可实现对传输介质路径的有效调节, 从而确保信息传递网络覆盖至建筑内部各功能区域；这一特点充分体现了综合布线系统的组织灵活性和适应性

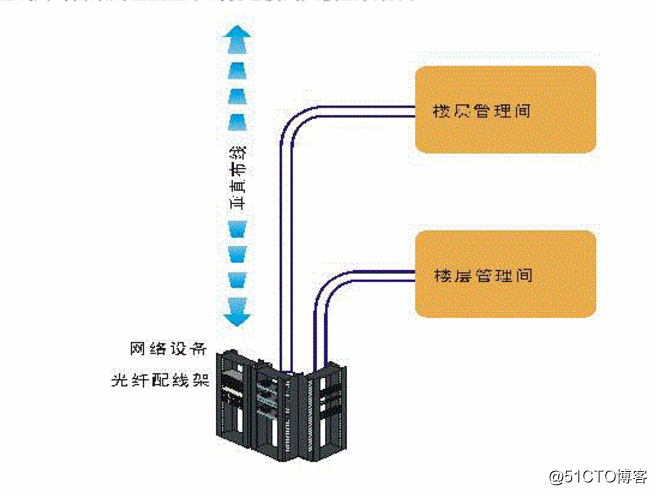

垂直子系统
垂直干线路子系统由贯穿各楼层配线间的主干电缆构成。该线路子系统的功能在于负责将各个分层集线架与集散核心机房内的集线架相互连接，并通过主干电缆构建起楼层间的通信通道。这样可以实现整个布线系统的整体架构呈现出一种有机的整体性布局。该系统的拓扑架构采用了层次化的星型组织形式

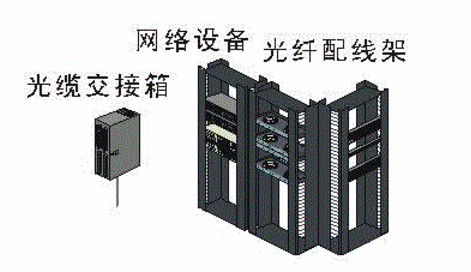

设备区子系统
中间子设备区整合了各类公共设施，并与一系列公共设施相连接。这些公共设施包括PBX中心机房交换机房服务器建筑自动化设施及安全监控中心，并经由垂直干线路下通向管理主控区域。
设备间子系统是大楼内数据和语音垂直主干线路缆汇聚设置的重要场所：同时也是来自建筑群各处线缆进入建筑后的汇聚点：不仅承担着各种数据和语音主机设备及相关的保护设施安装的重要职责。推荐将设备间子系统设置于建筑物中部区域或一至二层楼层：尽量靠近电梯井的同时并预留足够的空间以便未来进行扩建规划：明确不推荐设置于顶部楼层或地下车库区域。强调来自建筑群各处的数据和语音线路进入建筑前需配备完整的过流保护装置以及电压稳定的保障措施
设备间子系统空间主要负责安装电信设备及相关的硬件连接，并配备接头套管等配件；该区域不仅配置了接地和连接设施以及保护装置，并且配备必要的环境控制。作为系统的管理区，在此空间还要求具备门窗关闭的状态以及充足的电源供应。
光缆的选择和施工要求
干线光缆
依据光缆馈线段所处的环境位置不同，在传输介质方面有三种类型：分别为室外光缆、室内光缆以及室内外混合使用的室内室外光缆。
用于布置户外光纤线路段的光缆线路一般会选用管道敷设的技术手段。在面对具有重要需求的关键光纤用户群体时，则应在设计阶段采取环型配线方案，并通过这种方式让光纤线路实现绕行以避免路由冲突。
配线光缆
按照光缆配线段所处的环境位置来划分配线光缆类型，则可分为室外光缆、室内光缆以及室内外混合三类
●用于光缆配线段的室外光缆可采用管道或架空敷设方式。
用户线光缆
室外入户段光缆可用管道或架空布线方式。当采用直埋或路面布线方式时，应尽量避免受到大楼地下其它管线的影响。
●在某些情况下，入户线光缆中光纤芯数可适当留有冗余。
入户线光缆建议选用设计精简且易于安装维护的类型，并具备优异的抗张力和抗侧面压力性能。这些特性的光缆能够方便地应用于架空线路及户外管道和楼内穿管敷设，并能有效提升系统的可靠性。当敷设环境较为复杂时（即当需要跨越多座建筑物或穿过密集建筑群时），则更适合选用高抗弯强度的光纤作为入户通信介质。
用于光缆入户段的室外部分进行铺设时，则可以选择管道或架空敷设的方式。而在选择直埋或路面敷设时，则应尽量避免受到城市地下其它管线的影响。室内光缆敷设施工要求：
室内光缆可走建筑物竖井、墙面明敷设或在天花板吊顶内布线。
根据建筑物的防火等级及材料耐火性能的要求，在不同区域和设施中进行室内布线时，则需采取相应措施。例如，在火灾高风险区域及其竖井中敷设光缆，则应用阻燃型光缆；在特定安装场景（如弱电系统对应的竖井），则需将楼内的光缆敷设于金属型材管道槽中作为防火储备。

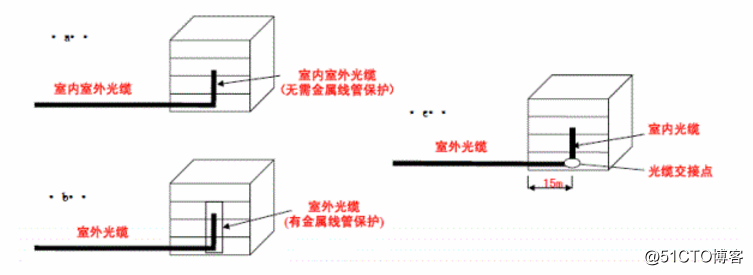

光缆进入建筑物室内的要求：
室内室外两用光缆直接进入室内(图a)，
在完善的接地防护措施下，户外光缆能够顺利穿过金属管直接到达室内（图b）。当缺乏金属管防护时，在室内延伸的距离不得超过15米（图c）。
