【自动驾驶轨迹规划之RRT算法】
欢迎大家关注我的B站：
郑同学的个人主页 - B站视频 (bilibili.com)
目录
1 RRT算法的简介
2 RRT算法原理
2.1 算法流程
2.2 算法伪代码
2.3 算法流程图
3 RRT算法matlab实现
3.1 测试地图
3.2 distance函数
3.3 RRT算法
3.4 动画效果
4 RRT的缺陷
RRT是一个常用的路径规划器，这是一个与RRT相结合的论文
【ITSC 2023】一种在狭窄空间内快速准确的碰撞检测方法
1 RRT算法的简介
在武术领域中，速度往往占据着重要地位，在这种追求下产生了众多独特的格斗技法。作为一种优化算法，在RRT（ Rapidly-exploring Random Tree）中体现了显著的优势：其快速性是该算法的核心特点。基于树状结构的路径扩展策略能够有效地探索空间的主要区域，并在此过程中逐步生成可行路径。该算法通过状态空间的随机采样方法实现路径规划，在每次采样过程中引入碰撞检测机制以避免过于精确的空间建模所带来的计算负担。这样一来，在面对高维空间和复杂约束条件时仍能有效解决问题。与PRM（Probabilistic Roadmap）类似的是另一种基于概率的方法：虽然两者都属于随机采样类路径规划方法，在理论性质上具有相似的特点——即概率完备性但不具备最优性特征。由于其对动态环境适应能力强且易于处理障碍物和运动约束等问题（包括非完整约束和动力学约束），因此在机器人路径规划等实际应用领域得到了广泛的应用与发展
2 RRT算法原理
2.1 算法流程
（1）设定初始点
与目标点
，自行设定状态采样空间
（2）进行随机采样得到采样点
，如果采样点
在障碍物内，则重新随机采样
（3）若不在障碍物内，计算该采样点
与**集合
(已经生成的节点) **中的所有节点之间的距离，得到离得最近的节点
，再从节点
以步长
走向节点
，生成一个新的节点
，若
与
的连线
经过障碍物，则重新随机采样
通过不断优化算法参数，在构建一个随机扩展树的过程中实现对空间的有效划分。一旦该树结构中的分支节点抵达了预设的目标范围，则能够在该结构中确定一条连续的路径连接起起始点与目标点之间的关系。
2.2 算法伪代码
可以将伪代码与上述算法流程对照起来看

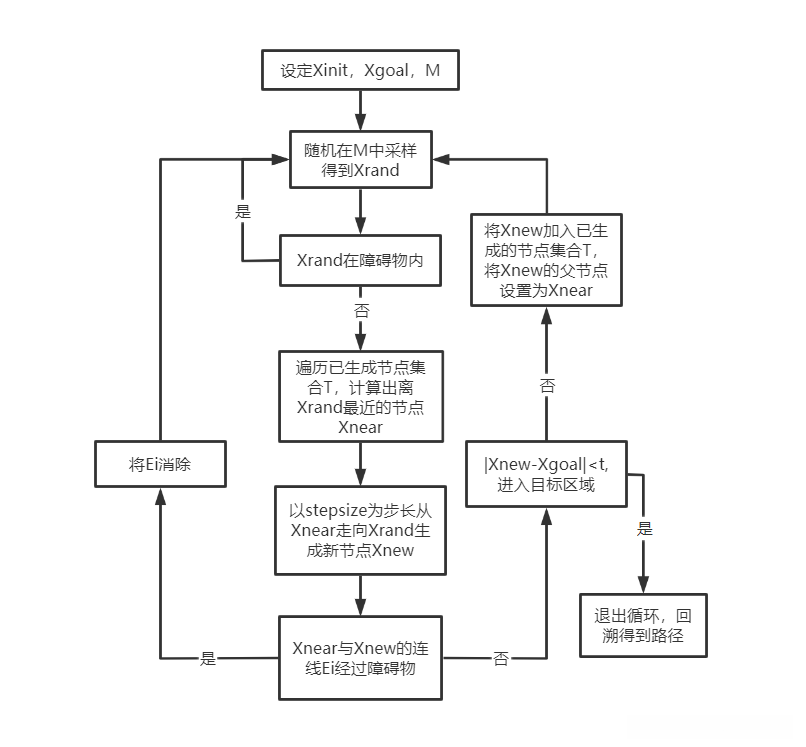

2.3 算法流程图
3 RRT算法matlab实现

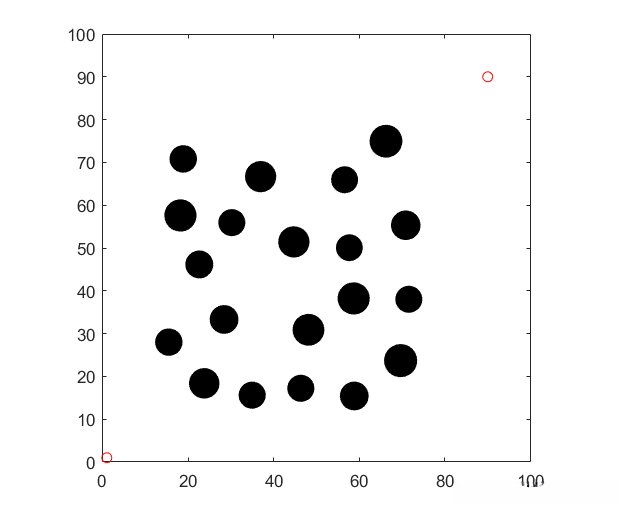

3.1 测试地图
%随机生成障碍物
function [f,n1]=ob(n)
f=[];%储存障碍物信息
n1=n;%返回障碍物个数
p=0;
for i=1:n
k=1;
while(k)
D=[rand(1,2)*60+15,rand(1,1)*1+3];%随机生成障碍物的坐标与半径，自行调整
if(distance(D(1),D(2),90,90)>(D(3)+5)) %与目标点距离一定长度，防止过多阻碍机器人到达目标点
k=0;
end
for t=1:p %障碍物之间的距离不能过窄，可自行调整去测试
if(distance(D(1),D(2),f(3*t-2),f(3*t-1))<=(D(3)+f(3*t)+5))
k=1;
end
end
end
%画出障碍物
aplha=0:pi/40:2*pi;
r=D(3);
x=D(1)+r*cos(aplha);
y=D(2)+r*sin(aplha);
fill(x,y,'k');
axis equal;
hold on;
xlim([0,100]);ylim([0,100]);
f=[f,D];
p=p+1;%目前生成的障碍物个数
end
hold all;
AI助手
3.2 distance函数
function f=distance(x,y,x1,y1)
f=sqrt((x-x1)^2+(y-y1)^2);
AI助手3.3 RRT算法
clc
clear all
[f,n1]=ob(10);%随机生成障碍物
Xinit=[1,1];%定义初始点
Xgoal=[90,90];%定义目标点
plot(Xinit(1),Xinit(2),'ro');
plot(Xgoal(1),Xgoal(2),'ko');
T=[Xinit(1),Xinit(2)];%已生成节点集合用顺序表的数据结构存储
Xnew=Xinit;
D(1)=0;%初始节点的父节点指向0
while distance(Xnew(1),Xnew(2),Xgoal(1),Xgoal(2))>3 %进入目标区域
Xrand=round(rand(1,2)*100)+1;%状态采样空间：横纵坐标均为整数，范围1~100
k=1;%进入循环
while k==1
k=0;%初始化采样成功
for i=1:n1
if distance(Xrand(1),Xrand(2),f(i*3-2),f(i*3-1))<(f(i*3)+1)%判断随机采样点是否在障碍物内
k=1;%采样不成功
break;
end
end
Xrand=round(rand(1,2)*100);%重新采样
end
min=10000;
for i=1:size(T,2)/2 %遍历已生成节点集合
if distance(T(2*i-1),T(2*i),Xrand(1),Xrand(2))<min %得到最近的节点
min=distance(T(2*i-1),T(2*i),Xrand(1),Xrand(2));
Xnear=[T(2*i-1),T(2*i)];
end
end
stepsize=3/distance(Xnear(1),Xnear(2),Xrand(1),Xrand(2));%以一定步长前进，这里选择3
Xnew=[Xrand(1)*stepsize+Xnear(1)*(1-stepsize),Xrand(2)*stepsize+Xnear(2)*(1-stepsize)];
t=0;%初始状态未碰撞
if Xnear(1)>Xnew(1)
caiyang=-0.001;
else
caiyang=0.001;
end
for i=Xnear(1):caiyang:Xnew(1)%均匀采样进行碰撞检测
for j=1:n1
if distance(f(3*j-2),f(3*j-1),i,Xnear(2)+(i-Xnear(1))/(Xnew(1)-Xnear(1))*(Xnew(2)-Xnear(2)))<=(f(3*j)+1)
t=1;%代表碰撞
break;
end
end
if t==1
break;
end
end
if t==0
T=[T,Xnew(1),Xnew(2)];
for i=1:size(T,2)/2 %遍历已生成节点集合
if (T(i*2-1)==Xnear(1))&&(T(i*2)==Xnear(2)) %得到最近的节点的索引
D(size(T,2)/2)=i;%记录父节点
break;
end
end
plot([Xnew(1),Xnear(1)],[Xnew(2),Xnear(2)],'b-');hold on;pause(0.005);
plot(Xnew(1),Xnew(2),'r.');xlim([0,100]);ylim([0,100]);
end
end
i=size(T,2)/2;
jg=[i];
while D(i)
i=D(i); %通过链表回溯
if D(i)~=0
jg=[D(i),jg];%存储最短路径通过的节点
end
end
Fx=T(jg(1)*2-1);Fy=T(jg(1)*2);
i=2;
while jg(i)~=size(T,2)/2
x=T(jg(i)*2-1);
y=T(jg(i)*2);
plot([x,Fx],[y,Fy],'g-');hold on;pause(0.05);
Fx=x;Fy=y;
i=i+1;
end
plot([T(jg(i)*2-1),Fx],[T(jg(i)*2),Fy],'g-');hold on;pause(0.05);

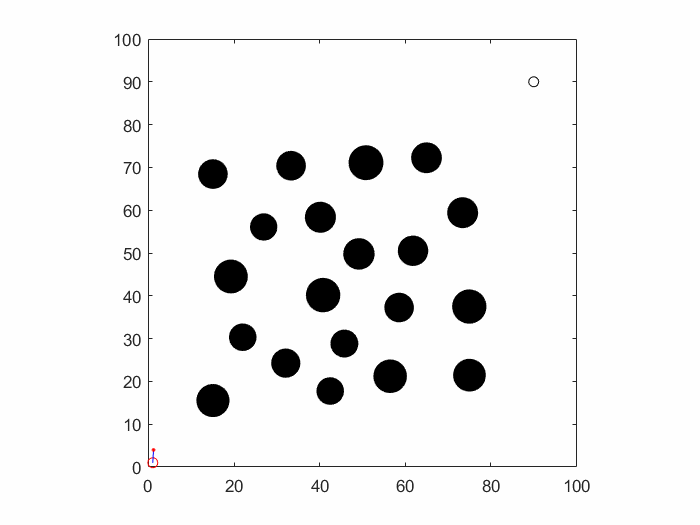

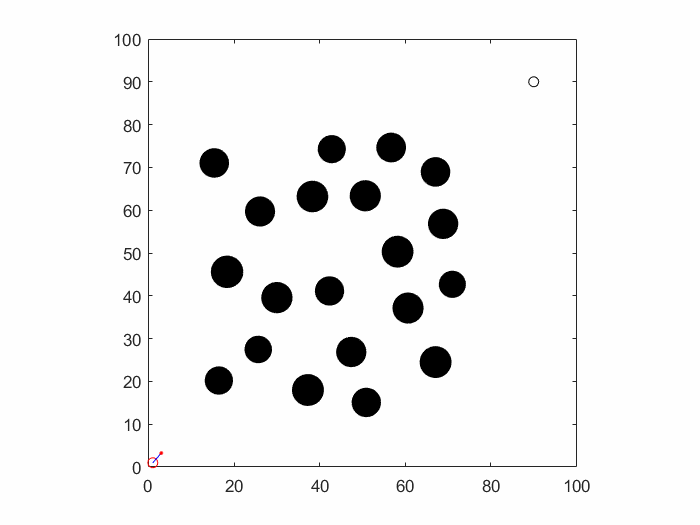

AI助手3.4 动画效果
4 RRT的缺陷
（1）很明显RRT算法得到的路径不是最优的
（2）RRT算法未考虑运动学模型

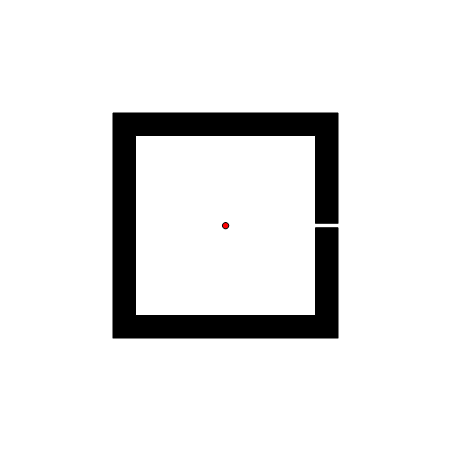

（3）RRT算法在狭窄空间中的探索效果欠佳，通过对比实验图示可知，在这种情况下可能会导致无法寻找到出口位置。
（4）没有启发信息的RRT像无头苍蝇，探索空间完全靠运气，如下图
针对上述缺陷，又出现了很多RRT算法的变种，以后的文章中会介绍。
