车辆检测识别（YOLOV2)
YOLO（You Only Look Once）是一种基于深度学习的端到端物体检测方法，与传统方法通过区域建议生成器（R-CNN、Fast/R-CNN、Faster/R-CNN）不同，YOLO将检测任务视为回归问题，直接预测物体的边界框及其置信度和类别概率。其工作原理如下：将输入图像划分为13x13个栅格，每个栅格负责预测5个边界框，每个边界框包含中心坐标、宽高、置信度和类别概率。YOLO通过将检测结果与非极大值抑制（NMS）结合，实现物体检测。实现步骤包括使用YAD2K将YOLO权重文件转换为Keras模型文件，对视频进行预测，并对预测结果进行阈值筛选和NMS处理。最终输出的检测结果包括物体类别、置信度和边界框坐标。
该方法在性能上显著优于asio，这得益于其简单的设计和简洁的代码。代码地址：yang1688899/Vehicle-Detection-YOLO-keras
YOLO简介：
YOLO源自You Only Look Once，是一种基于深度学习的端到端（end-to-end）物体检测方法。不同于基于region proposal的方法，YOLO将物体检测任务建模为一个回归问题来处理，避免了生成大量潜在的bounding box并逐一分类的繁琐过程。
YOLO检测思路：
(这里以输入为416x416的YOLOV2为例)
首先将图片划分为13x13个栅格(grid cell):
每个栅格负责处理5个bounding box，每个bounding box包含中心点坐标x,y及其宽w、高h（共4个参数），并判断是否包含物体的置信分数（1个值）以及所属物体类别的概率分布（20个类别，共20个值）。最终模型输出为13x13x125，其中13x13对应13x13个栅格（grid cell）。每个bounding box总计4+1+20=25个值，每个栅格检测5个bounding box，因此每个栅格对应5x25=125个值，最终输出为13x13x125。

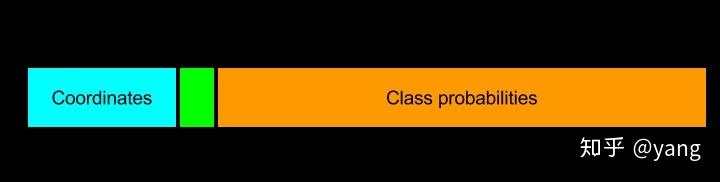

以下为每个栅格的对应输出：
该模型识别出13×13×5=845个bounding box，将所有bounding box绘制在原始图像上可能会呈现出以下效果：
大多数bounding box的confidence score较低（即未检测到物体），只有少数bounding box具有较高的confidence score，意味着物体被检测到。通过将confidence score与所属类别的最大可能性相乘，可以计算出该bounding box包含特定物体的置信度。通过设置阈值，可以有效去除大部分无意义的bounding box。对于剩下的bounding box，可能需要使用NMS、热图等方法来解决多重检测问题，最终获得准确的检测结果。
经过过滤处理的检测结果会是这样的：
实现步骤
原本计划是使用Keras构建模型结构，并通过加载weights文件来迁移训练后的参数实现项目，但始终不清楚weights文件中的参数是如何与模型各层对应起来的。最后，我参考了YAD2K的相关介绍，了解到可以通过该库将YOLOV2 weights文件直接转换为Keras model文件的方法，并将其直接应用于项目中。
利用YAD2K工具将weights文件转换为Keras的h5格式模型文件。
通过模型预测bounding box的位置。
设置阈值筛选出有效的bounding box。
通过YAD2K将weights文件转换为keras的h5文件。
下载相应的YOLO weights和cfg文件:
权重文件下载直达链接：https://link.zhihu.com/?target=https%3A//pjreddie.com/darknet/yolov2/
权重文件下载直达链接：https://link.zhihu.com/?target=https%3A//pjreddie.com/darknet/yolov2/
访问YAD2K代码库，官方GitHub链接为：官方GitHub链接。
请执行yad2k.py脚本，其参数依次为配置文件路径、权重文件路径以及模型输出路径。
这里使用yolov2-tiny模型的voc版本，运行如下命令：
python ./yad2k.py ./yolov2-tiny-voc.cfg ./yolov2-tiny-voc.weights ./model/yolov2-tiny-voc.h5使用model预测bounding box
举个例子，这里是一个在Keras中，predict_generator方法用于对视频进行预测的示例。在内存和显存充足的条件下，可以直接调用predict方法。
首先使用opencv读取视频，并进行resize，normalize等预处理:
#把给定视频转换为图片
def preprocess_video(src_path):
cap = cv2.VideoCapture(src_path)
num_frames = int(cap.get(cv2.CAP_PROP_FRAME_COUNT))
fps = int(cap.get(cv2.CAP_PROP_FPS))
fourcc = int(cap.get(cv2.CAP_PROP_FOURCC))
video_frames = []
for i in range(num_frames):
ret, frame = cap.read()
if ret:
frame = cv2.resize(frame, (416, 416))
frame = preprocess_image(frame)
video_frames.append(frame)
video_frames = np.array(video_frames)
cap.release()
return video_frames,num_frames,fps,fourcc通过yield实现一个generator函数，用于生成图片并设置batch_size大小，在预测时使用。
#prediction_generator
def video_batch_gen(video_frames,batch_size=32):
for offset in range(0,len(video_frames),batch_size):
yield video_frames[offset:offset+batch_size]最后加载model,使用predict_generator进行预测:
video_frames, num_frames, fps, fourcc = utils.preprocess_video(src_path)
gen = utils.video_batch_gen(video_frames,batch_size=batch_size)
model = load_model("./model/yolov2-tiny-voc.h5")
print("predicting......")
predictions = model.predict_generator(gen)阈值筛选bounding box
获得 predictions 后，还需对 predictions 进行进一步的处理，其目的是去除置信度较低的 bounding box 和重叠的 bounding box，以确保每张图片中的每一个物体都对应一个置信度最高的 bounding box。为了更方便地对 predictions 进行处理，这里定义了一个 box 类来存储 bounding box 的参数：
class Box:
def __init__(self):
self.w = float()
self.h = float()
self.p_max = float()
self.clas = int()
self.x1 = int()
self.y1 = int()
self.x2 = int()
self.y2 = int()模型预测bounding box的中心点坐标x和y，以及宽度w和高度h，这些参数均基于每个栅格进行计算。其中，中心点坐标x和y，以及宽度w和高度h均基于每个栅格进行计算。因此，这些参数需要经过转换处理。通过将confidence score与最大类别的possibility相乘，可以得到置信度分数。对置信度进行阈值筛选，可以有效去除置信度较低的bounding box候选。
prediction = np.reshape(prediction, (n_grid, n_grid, n_box, 5+n_class))
boxes = []
for row in range(n_grid):
for col in range(n_grid):
for b in range(n_box):
tx, ty, tw, th, tc = prediction[row, col, b, :5]
box = Box()
box.w = np.exp(tw) * anchors[2 * b + 0] * 32.0
box.h = np.exp(th) * anchors[2 * b + 1] * 32.0
c_probs = softmax(prediction[row, col, b, 5:])
box.clas = np.argmax(c_probs)
box.p_max = np.max(c_probs) * sigmoid(tc)
center_x = (float(col) + sigmoid(tx)) * 32.0
center_y = (float(row) + sigmoid(ty)) * 32.0
box.x1 = int(center_x - (box.w / 2.))
box.x2 = int(center_x + (box.w / 2.))
box.y1 = int(center_y - (box.h / 2.))
box.y2 = int(center_y + (box.h / 2.))
if box.p_max > probs_threshold:
boxes.append(box)经过初步处理后的bounding box仍会有大量重叠的情况:
以下采用非极大值抑制（NMS）对bounding box进行筛选处理，注：也可以使用车辆识别技术（基于特征提取与SVM分类器）进行过滤，只要能够确保每个物体对应一个合适的bounding box。
#使用non_maxsuppression 筛选box
def non_maximal_suppression(thresholded_boxes, iou_threshold=0.3):
nms_boxes = []
if len(thresholded_boxes) > 0:
# 添加置信度最高的box
nms_boxes.append(thresholded_boxes[0])
i = 1
while i < len(thresholded_boxes):
n_boxes_to_check = len(nms_boxes)
to_delete = False
j = 0
while j < n_boxes_to_check:
curr_iou = iou(thresholded_boxes[i], nms_boxes[j])
if (curr_iou > iou_threshold):
to_delete = True
j = j + 1
if to_delete == False:
nms_boxes.append(thresholded_boxes[i])
i = i + 1
return nms_boxes最后把过滤后的bounding box展示在图片上,以下为示例代码:
#在图片上画出box
def draw_boxes(image,boxes):
for i in range(len(boxes)):
color = colors[boxes[i].clas]
best_class_name = classes[boxes[i].clas]
image = cv2.rectangle(image, (boxes[i].x1, boxes[i].y1),
(boxes[i].x2, boxes[i].y2),color)
cv2.putText(
image, best_class_name + ' : %.2f' % boxes[i].p_max,
(int(boxes[i].x1 + 5), int(boxes[i].y1 - 7)), cv2.FONT_HERSHEY_SIMPLEX, 0.5,
color, 1)

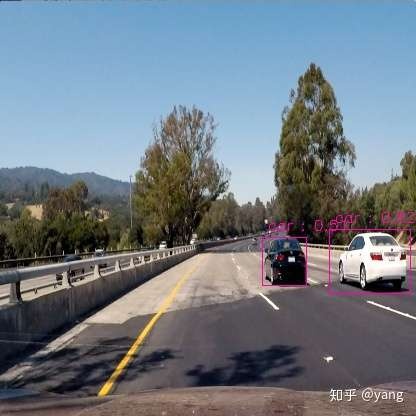

return image结果:
