嵌入式硬件测试:行业标准与规范

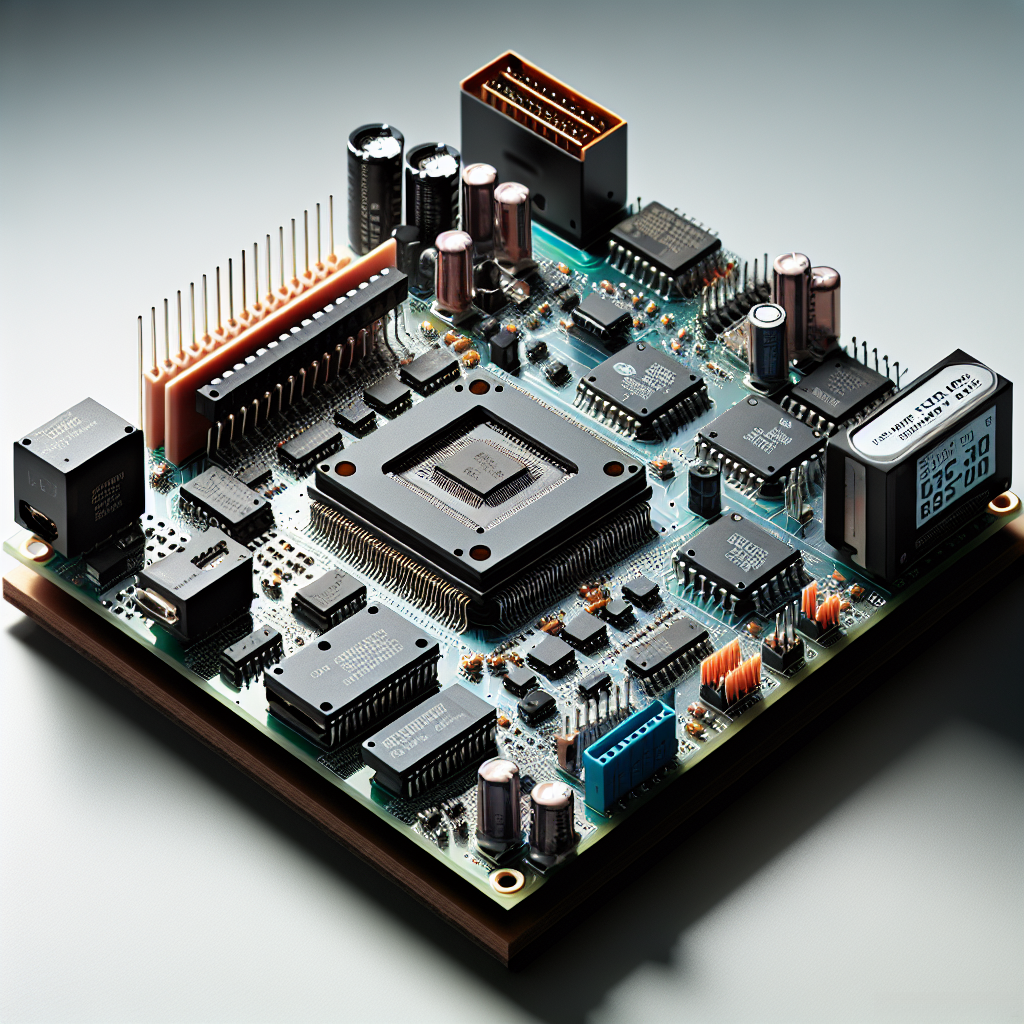

在这里插入图片描述

嵌入式硬件测试概述

嵌入式硬件测试的重要性

在嵌入式系统开发过程中, 硬件测试是实现产品功能性, 性能指标和可靠性不可或缺的关键环节. 嵌入式硬件测试的重要性主要体现在以下几个关键点上:

  • 功能测试:对硬件设备进行功能性验证工作,确保其能够按照设计要求完成所有预期功能。
    • 性能分析:通过多维度参数评估硬件设备的性能表现,在不同负载条件下观察其处理速度、功耗消耗、温度变化等关键指标。
    • 稳定性和冗余性测试:持续运行长时间负载任务,并在极端环境条件下进行稳定性测试与冗余度验证。
    • 硬件兼容性检测:对目标硬件进行与其他系统或设备的兼容性检测工作,在不影响原有系统运行的前提下完成集成连接。
    • 安全性和容错性测试:针对涉及安全性的嵌入式系统执行 thorough security evaluation and fault tolerance testing to ensure system integrity.

嵌入式硬件测试的基本流程

嵌入式硬件测试通常遵循以下基本流程:

  1. 测试计划规划:根据硬件设计和功能需求规划详细的测试计划。
  2. 环境搭建:建立能够模拟硬件运行环境的实验平台。
  3. 功能性验证:确认 hardware 是否能正确执行其所有 functionality modules.
  4. 性能评估:考察 hardware 在 various operational conditions 下的 processing capability.
  5. 可靠性试验:持续运行 and simulate extreme conditions to verify device durability.
  6. 相容性检查:确保 hardware 和 other devices/systems can be smoothly integrated.
  7. 安全审查:针对 important security functionalities 进行 comprehensive assessment.
  8. 报告撰写: 整理 test data, identify 存在的问题 or defects.
  9. 故障修复与验证: 修复 identified issues 并再次确认 system normal operation.
  10. 总结改进: 总结经验教训, 提出优化 hardware design 和 test procedure 的建议.

示例:功能测试中的单元测试

在进行针对嵌入式系统的微控制器单元的测试时,在线接收来自传感器的数据并执行初步的数据处理工作。以下作为一个验证该微控制器数据读取功能的基础案例展示了相应的代码片段:

复制代码
    #include <stdio.h>
    #include <stdlib.h>

    // 模拟传感器数据读取函数
    int readSensorData() {
    // 实际硬件测试中,这里会调用硬件接口读取数据
    // 为了示例,我们返回一个预设值
    return 1024;
    }

    // 单元测试函数
    void testReadSensorData() {
    int data = readSensorData();
    if (data == 1024) {
        printf("读取传感器数据测试通过。\n");
    } else {
        printf("读取传感器数据测试失败,读取到的数据为:%d。\n", data);
    }
    }

    int main() {
    // 运行单元测试
    testReadSensorData();
    return 0;
    }

在这个示例中,“readSensorData”函数模仿了从传感器获取数据的行为,“testReadSensorData”函数则用于检验该功能是否正常运行。在真实的硬件环境中进行测试时,“readSensorData”函数会通过调用硬件接口获取真实数据,并非像示例代码中返回的1024那样只是一个预先设定好的数值(例如,在示例代码中返回的数值1024被设定为预设值)。

示例:性能测试中的功耗测量

嵌入系统的能源消耗在其评估环节中被视为关键数据。例如,在基于Arduino开发板的项目中

复制代码
    // Arduino平台功耗测量示例
    // 使用Arduino的ADC测量功耗

    const int voltagePin = A0; // 电压测量引脚
    const int currentPin = A1; // 电流测量引脚
    const int shuntResistor = 0.1; // 分流电阻值,单位为欧姆

    void setup() {
      Serial.begin(9600);
      pinMode(voltagePin, INPUT);
      pinMode(currentPin, INPUT);
    }

    void loop() {
      float voltage = analogRead(voltagePin) * (5.0 / 1023); // 读取电压
      float current = analogRead(currentPin) * (5.0 / 1023) / shuntResistor; // 读取电流
      float power = voltage * current; // 计算功耗

      Serial.print("电压:");
      Serial.print(voltage);
      Serial.print("V, 电流:");
      Serial.print(current);
      Serial.print("A, 功耗:");
      Serial.print(power);
      Serial.println("W");

      delay(1000); // 每秒读取一次数据
    }

在这个示例中,在使用Arduino的模拟输入引脚进行电压与电流的测量后,并通过计算的方式得出了功耗值。在实际硬件测试过程中,在线路上配置相应的传感器或数据采集设备能够实现电压与电流的有效测量;然而,在本示例中,则采用了Arduino开发板自带的ADC模块来进行简化地实现电压与电流的测量工作

从这两个实例可以看出,在嵌入式硬件测试领域中功能测试与性能测试的基本方法已经基本确定下来。在实际开发过程中,则会更加复杂化需要根据具体的硬件配置与应用需求来制定相应的策略并严格执行这些策略

行业标准与认证

ISO/IEC 17025:2017标准解读

ISO/IEC 17025:2017是专为实验室设计的全球认可标准。该标准规定了技术能力与管理体系的标准。此标准适用于各种类型的实验室,并涵盖工业领域、医学领域、生物领域等多方面的应用范围。特别地,在嵌入式硬件测试环境中应用时,该标准确保了测试结果的一致性和可靠性;它是获得国际认可的基础。

核心要求

  • 技术实力 :涉及专业技术人员资质、设备校准工作、检测手段以及检测结果的准确性等。
    • 管理体系框架 :包含质量管理体系要求、文件管理流程以及合同评审环节,并负责检测与校准工作的实施过程和相关结果报告等内容。

实施示例

假设一个嵌入式硬件实验室正在申请ISO/IEC 17025:2017认证,以下是一个简化版的实验室管理体系文件框架示例:

复制代码
 质量手册
       - 范围
       - 引用文件
       - 术语和定义
       - 质量管理体系
       - 管理职责
       - 资源管理
       - 过程控制
       - 测量、分析和改进

    2. 程序文件
       - 文件控制程序
       - 记录控制程序
       - 内部审核程序
       - 纠正措施和预防措施程序
       - 服务和供应品的采购程序
       - 与客户沟通的程序
       - 检测和校准的实施程序

    3. 作业指导书
       - 设备校准指导书
       - 样品处理指导书
       - 数据分析指导书
       - 报告编写指导书

IEC 61508功能安全标准

IEC 61508 is a standard that encompasses functional safety measures for electrical/electronic and programmable electronic systems. It is applicable across various industries, including automotive, railway infrastructure, process industries, nuclear power generation, and medical device manufacturing. The standard ensures that these systems meet their designated safety integrity level (SIL) across the design, implementation, and maintenance phases.

核心概念

  • 安全完整性等级(SIL) 指标:基于系统失效可能导致的人身伤害或财产损失等潜在危害程度对安全要求进行分级分类管理, 其中 SIL 1 表示最低级别的安全要求, 而 SIL 4 则代表最高级别的严格要求.
    • 生命周期 概念: 覆盖从产品研发到报废回收的全生命周期, 包括设计开发、生产制造、运营使用以及报废回收等关键环节.

实施步骤

  1. 风险评估 :对潜在的安全风险进行识别,并确定系统的安全性等级。
  2. 安全要求规范 :依据风险评估结果制定系统的详细安全功能和技术规格。
  3. 设计与实现 :依照安全技术规范完成系统的总体设计并具体实现。
  4. 验证与确认 :通过测试与评估验证系统是否满足既定的安全要求。
  5. 操作与维护 :在整个系统运行过程中持续监控其状态并及时采取维护措施。
  6. 退役处理 :当系统不再使用时按照规定进行退役处理以保证数据完整性和安全性。

EN 5012x系列标准

EN 5012x系列规范专为铁路应用的安全功能设计,并涵盖了以下具体领域:包括但不限于安全完整性评估(EN 50126)、软件相关规范(EN 50128)、信号系统规范(EN 50129)以及通信技术规范(EN 50159)。这些规范系统性地保障了铁路系统的安全性与可靠性

核心要求

  • EN 50126 :包含安全完整性评估的内容,并对风险分析以及安全要求的定义进行了详细说明。
    • EN 50128 :涵盖了软件开发与维护的安全规范内容,并对需求分析、设计阶段、编码过程以及测试与维护环节进行了明确规定。
    • EN 50129 :专门针对信号系统的安全性问题进行了详细规划。
    • EN 50159 :特别关注通信系统的安全性问题,并对其在铁路运营环境中的可靠性和安全性进行了严格的规定。

实施示例

在开发铁路信号系统时,根据EN 50128,软件开发过程应包括以下阶段:

  1. 需求分析:深入研究系统的功能定位与安全性标准。
  2. 设计:基于详细的需求分析结果,规划系统的架构框架并划分核心组件结构.
  3. 编码:严格按照开发规范,实现高质量的代码质量.
  4. 测试:实施多层次测试策略包括单元验证集成功能模块以及系统级稳定性评估.
  5. 维护:建立完善的安全监控机制,定期对系统运行状态进行评估与优化.

FCC与CE认证要求

FCC(美国联邦通信委员会)与CE(欧洲合格评定)是分别对电子设备进行认证的主要体系,在电磁兼容性和安全性方面均能达到相应的标准要求。

FCC认证

FCC认证侧重评估设备的电磁辐射和接收能力,并防止它们对无线电通信造成干扰。FCC将设备分为两大类。

  • Class A :商业和工业设备。
  • Class B :家庭和办公室设备。

CE认证

CE认证是一个更为完善的体系,并非仅关注EMC这一方面;它还涵盖了安全、健康以及环境保护等多个方面。CE标志是产品进入欧洲市场的一张通行证,并标识其符合欧盟法规

认证流程

  1. 送交:将待测设备送交至认可机构进行电磁兼容性和安全性检测。
  2. 经过专业团队审核后确认:认可机构对测试结果进行审核并确认待测设备符合相关技术标准。
  3. 生成完整的技术文件:完成全部检测后会生成一份完整的技术文件包,其中包括详细的的设计图纸、测试记录以及完整的用户操作手册等。
  4. 取得:若设备经检测合格,则可取得FCC或CE认证。
  5. 标注:在待测设备上粘贴相应的FCC或CE标志以表明其已通过上述认证流程

示例代码

尽管FCC与CE认证并未提供具体的代码示例,在设计嵌入式硬件系统时,则可以通过以下特定的代码片段来实现基础的EMC兼容性功能。例如采用屏蔽技术来降低电磁干扰的影响:

复制代码
    // C代码示例:使用屏蔽技术减少电磁干扰
    #include <stdio.h>

    // 定义一个屏蔽函数,用于处理敏感数据
    void shieldedOperation(int data) {
    // 在屏蔽区域内执行操作
    // 这里可以是处理敏感数据的代码
    // 屏蔽技术可以包括物理屏蔽和软件屏蔽
    // 物理屏蔽:使用金属屏蔽盒或屏蔽电缆
    // 软件屏蔽:使用软件算法减少电磁辐射
    printf("Shielded operation with data: %d\n", data);
    }

    int main() {
    int sensitiveData = 12345;
    shieldedOperation(sensitiveData);
    return 0;
    }

代码解释

在提供的Markdown代码示例中,默认情况下,默认情况下,默认情况下,默认情况下,默认情况下,默认情况下,默认情况下,默认情况下,默认情况下,默认情况下,默认情况下,默认情况下


本段内容全面阐述了ISO/IEC 17025:2017、IEC 61508、EN 5012x系列标准以及FCC和CE认证要求的相关技术细节和实施步骤,并为嵌入式硬件测试领域的专业人士提供了详尽的技术参考。

测试规范与文档

硬件测试规范的编写

确定嵌入式硬件系统的运行可靠性与功能性要求的过程中,在编写相关技术规范时必须遵循严格的标准。

原则

  1. 清晰度方面:指导方针要求使用简洁明确的语言以消除任何不确定性。
  2. 完整性方面:必须全面覆盖所有必要的测试项目。
  3. 执行方面:每个步骤都必须是可操作的,并且测试工程师能够根据指导方针进行操作。
  4. 可追溯方面:确保所制定的测试规范与设计规范和需求文档保持一致,并且能够覆盖所有的设计要求。

示例

我们正在评估一款嵌入式硬件系统,在不同的工作温度条件下正常运行。以下是一个具体的温度测试规范示例:

复制代码
    ### 温度测试规范

    #### 目的
    验证设备在指定温度范围内的工作稳定性。

    #### 范围
    - 极限温度测试:-20°C 至 70°C
    - 工作温度测试:0°C 至 50°C

    #### 方法
    使用温度控制箱模拟不同温度环境,进行功能测试。

    #### 步骤
    1. 将设备置于温度控制箱中,设置温度为-20°C。
    2. 执行功能测试,包括开关机、数据传输等。
    3. 记录设备在该温度下的表现。
    4. 逐步增加温度至70°C,重复步骤2和3。
    5. 在工作温度范围内重复上述测试。

    #### 预期结果
    设备在所有测试温度下均能正常工作,无功能异常。

    #### 测试环境
    - 温度控制箱:型号XYZ,精度±1°C
    - 测试软件:版本1.2.3

测试计划与测试报告

测试计划

测试计划作为执行测试活动的基础框架,在制定策略时起到关键作用。
它需要涵盖制定合理的测试策略、合理分配资源以及明确的时间表和范围。

  • 预期目标 :明确预期的测试成果。
    • 实施路径 :阐述实施该方案的具体步骤与方法。
    • 功能界定 :明确需要验证的功能及其对应的无需验证的部分。
    • 资源配置 :涉及的人力配置、所需设备以及软件工具需求。
    • 时间节点 :制定完整的项目时间表与进度安排。

测试报告

作为由测试活动产生的成果文件, 测试报告是一个重要的技术文档, 它系统地记录了关于软件开发过程中的各种数据与信息, 包括具体的开发成果展示, 开发过程中遇到的各种技术难点及其解决路径, 同时也反映了团队协作中的沟通要点与经验总结等关键内容。在编写技术文档时应当注意遵循以下原则:

  • 测试概况:阐述本次测试的目的与涵盖范围。
  • 测试反馈:记录各测试项的结果记录。
  • 问题清单:列出识别出的问题及其详细说明。
  • 解决方案建议:提供针对问题的解决方案建议。

硬件故障模式与效应分析(FMEA)

FMEA是一种结构化的方法,在工程领域被广泛采用以识别潜在的技术缺陷及其可能带来的负面影响,并通过分析这些缺陷对系统性能的影响来制定相应的改进措施。该方法通过系统化的流程帮助工程师在项目初期就发现并优先解决可能导致问题的关键环节,在提升产品质量的同时也能有效降低运营成本。

步骤

  1. 详细列举所有可能的故障类型:依据设计规范与实践经验, 列出设备可能发生的所有故障模式.
  2. 计算各故障类型的风险级别(S 值): 通过分析每个潜在问题对最终用户的影响程度来确定其严重性等级(S 值).
  3. 确定各故障的发生概率(O 值): 考估每个问题出现的可能性大小(O 值).
  4. 量化检测能力(D 值): 测定系统在出现异常时能否及时识别出问题(D 值).
  5. 计算风险优先数(RPN): 根据公式 RPN = S × O × D 计算出每个问题的风险优先数(RPN), 并据此确定需要优先处理的问题类型.
    6: 制定应对策略(高 RPN 问题): 对于风险优先数较高的问题类型, 在采取预防措施的同时制定相应的纠正措施方案.

示例

假设存在一款嵌入式硬件的电源模块,在下面是一个FMEA分析的例子:

故障模式 严重度(S) 发生频度(O) 探测度(D) RPN
电源短路 9 3 4 108
电压波动 7 2 5 70
过热 8 4 3 96

基于上述分析,电源短路具有最高的RPN,因此需要优先处理。

设计验证测试(DVT)与生产验证测试(PVT)

设计验证测试(DVT)

DVT是一种用于产品设计阶段的测试方法,在该阶段实施以验证产品设计是否符合规格要求。这种测试方法主要包括功能测试、性能测试以及环境测试等多种类型,并且能够保证设计系统的稳定性和可靠性。

生产验证测试(PVT)

PVT作为一种质量检验手段,在产品制造环节被广泛应用以确保产品质量;其主要目标是验证生产线能否稳定产出符合技术标准的产品。相较于DVT所包含的各项检测项目,PVT更加注重批次间的一致性以及大批量生产的可行性

示例

在开发过程中, 我们将专注于设计并实现一个嵌入式硬件设备, 其中包含了DVT以及PVT测试方案.

DVT测试项
  1. 功能验证:确认系统是否按照设计规范运行。
  2. 性能评估:测定设备的运行效率及即时反应能力。
  3. 环境试验:考察设备在不同温度与湿度下的稳定状态。
PVT测试项
  1. 功能性一致性验证:在生产线上随机选取设备进行功能性检测流程(即Functional Testing),以保证各环节的功能一致性和可靠性。
  2. 批量性能评估:按照预设样本量选取一批次产品进行批量性能参数检测(即Performance Sampling),以保证各项关键性能参数的一致性和稳定性。
  3. 生产环境下的可靠性评估:通过模拟真实生产线工作场景(即Simulated Operational Environment),全面检验设备在高强度运行条件下的耐用性和稳定性。

基于DVT和PVT测试的结果,我们能够保证产品设计符合规范并生产过程稳定;这将有助于提升产品的整体性能.

测试方法与技术

静态测试与动态测试

静态测试

静态测试是在不开发环境或非运行状态下的测试任务,并侧重于对软件设计与编码质量的评估。在嵌入式硬件系统中,默认情况下, 静态测试通常会遵循以下步骤:评估设计文档完整性, 分析原理图布局合理性以及检查PCB布线规范性。此外, 在实际应用中, 静态测试还包含对硬件实体的全面检测内容:例如确保焊接接口紧密无误以及确认组件安装符合技术要求

示例

假设有一份嵌入式硬件的原理图设计文档,静态测试可能包括以下步骤:

  1. 遵循设计规范的审核:评估设计过程中是否严格遵循了相关的行业标准(如IEEE和ISO等)。
  2. 原理图的审核:确保所设计的电路逻辑无误,并不存在明显的短路或开路现象。
  3. PCB布局的关键评估环节:对所使用的印刷电路板进行关键评估时需关注以下几点:
    • 确保布局合理且功能分明
    • 确认信号导线连接准确无误
    • 电源及地平面设计合理且宽度适当
  4. 硬件制造完成后进行必要的物理测试:对所完成的硬件产品进行必要的测试工作:
    • 逐一确认所有焊接点清洁无污渍
    • 确保各组件安装到位且符合要求位置

动态测试

动态测试是通过硬件运行时实施的一种测试方式,在嵌入式系统中被广泛采用。这种技术侧重于功能验证以及性能评估,在实际应用中展现出显著的效果。

示例

对于一个嵌入式微控制器,动态测试可能包括:

  1. 功能性测试: 在特定条件下输入信号或数据后观察输出结果是否符合预期。
  2. 性能评估: 测定微控制器的运算速度、耗电情况以及温度变化等关键参数。
  3. 强度实验: 检验设备在高负载状况下的稳定性及可靠性。
  4. 兼容性验证: 确认系统能够与多种软件及硬件配置良好配合。

硬件在环(HIL)测试

硬件在线测试是一种动态测试手段,在实际运行中将物理设备与仿真模型进行集成并结合在一起,在线环境下观察其行为特征。HIL测试技术常用于开发复杂系统如汽车控制系统、航空飞行控制系统以及工业自动化相关系统中的关键组件。通过这一方法可以在设计阶段就发现潜在的问题并进行优化调整从而提高系统的整体性能与可靠性

示例

假设正在开发一个用于汽车的嵌入式控制器,HIL测试可能包括:

  1. 搭建仿真平台 :采用专业的软件工具平台进行汽车动力及感知系统的仿真实验。
  2. 物理化连接 :将嵌入式控制器与仿真系统进行物理化连接,并实现其在虚拟汽车系统的实际交互。
  3. 多工况场景 :模拟多工况场景包括恒速行驶、紧急制动以及曲线穿行等多种动态情境。
  4. 实时采集评估 :实时采集运行数据并进行系统行为评估以保证控制算法的有效性。

边界扫描测试(BST)

边界扫描测试是该方法的一种特定技术,旨在用于评估电路板上组件的连接性。该方法基于JTAG标准,并采用专门的测试访问端口(TAP),以便对电路板上的各个组件进行访问和控制。从而准确地判断各组件之间的连接状态是否符合预期。

示例

在进行边界扫描测试时,可以使用以下步骤:

  1. 通过某种方式实现JTAG接口连接至目标设备,并将其与开发板进行物理连接。
  2. 创立一组详细的模拟信号作为自动生成的波形库.
  3. 利用开发板提供的JTAG接口输出预设的数据包至待测芯片.
  4. 对实验数据进行详细分析并提取关键性能参数指标.

电源与信号完整性测试

电源完整性及信号完整性测试是保证嵌入式硬件系统在多变电源供应和复杂信号传输环境下的正常运行的关键测试手段。此测试涵盖电源稳定性、信号幅度衰减以及反射特性的评估,并特别关注电磁兼容性(EMC)的表现。

示例

对于电源完整性测试,可以使用以下步骤:

  1. 电源纹波测量:采用示波器对电力线路中的纹波进行监测,并确保其符合规范要求。
  2. 负载瞬变测试:施加多种工况下的负载于电力系统中以检验其瞬态响应特性。
  3. 热测试:模拟高功率载荷下的运行状态并评估设备工作温度状况。

对于信号完整性测试,可以使用以下步骤:

  1. 信道反射测定:采用时域反射计(TDR)技术,在通信线路中测定信道是否存在阻抗异常情况。
  2. 信道损耗评估:在通信线路的不同位置进行电平监测,并对测得的数据进行分析计算;通过对比得出结论:该线路段电平损失是否符合规定的技术指标。
  3. 同步关系确认:借助示波器工具实现对模拟电压波形特征参数的具体数值测定;通过对采集到的数据进行分析处理并完成校准工作;最终确认模拟电压波形间的同步关系是否符合设计要求。

通过这些测试手段和技术的应用,在设计、制造以及运行过程中能够有效保障嵌入式硬件系统的可靠性和质量

测试工具与设备

示例:示波器的使用

示波器是嵌入式硬件测试中关键性角色的工具,在观察与测量电信号波形方面发挥着重要作用。它不仅能够帮助工程师检测信号的频率、幅度以及上升时间等关键参数,还能够确保硬件电路的正常运行。

原理

示波器通过电信号转光信号的方式,在屏幕上显示出来。它主要由以下几个部分组成:

  • 信号输入:探头连接至电路并传递输入信号至示波器。
    • 垂直系统:该系统通过调节幅度参数以显示输入信号大小,并支持增益调整和偏移校准。
    • 水平系统:此系统负责调整时间基准以精确反映信号时长,并可设置触发时间和捕获范围。
    • 触发系统:该模块优化触发机制以稳定显示波形图像,并防止触发窗口滑动导致图像失真。

使用步骤

  1. 探头插入:将探头插入到电路中的测试点。
    1. 调节增益与时间基准:根据被测信号的需求来调节放大倍数与时间基准。
    1. 配置触发设置:根据实际需求选择合适的触发源以及触发模式。
    1. 观察与分析:首先在屏幕上查看信号波形;其次利用示波器的功能获取详细的参数信息。

逻辑分析仪

逻辑分析仪用于捕捉并显示数字电路的时间序列关系,并特别适用于多通道信号的同步分析。这种工具有助于工程师诊断时序问题例如时钟偏移、数据传输错误等。

原理

逻辑分析仪利用多个输入通道在同一时间段内采集数字信号,并将其在时间轴上实现同步显示功能。该设备以其卓越的采样性能和强大的存储能力著称,在捕捉高速数字信号方面展现出优异的表现力

使用步骤

  1. 配置探头连接:将逻辑分析仪的探头按照设计要求与电路中的数字信号线相连接。
  2. 配置相关参数:根据信号波形特征以及系统工作频率的需求设定采样率及存储深度参数。
  3. 设定触发条件:通过选择特定的输入信号序列或错误状态来设定触发条件。
  4. 完成数据捕获后:对捕获的数据进行详细分析以识别可能存在的时序异常。

自动测试设备(ATE)介绍

该系统作为自动化的硬件平台,在集成复杂的功能模块方面具有显著优势

原理

ATE系统主要由硬件和软件两大模块构成。其中硬件部分具体包含诸如测试接口装置、信号源设备以及测量仪表等不同类型的组件,并负责调控整个测试流程的运行、实时采集数据并对结果进行分析评估;而软件部分则承担着编写与执行自动化测试脚本程序的任务,在此基础上完成对 hardware 的功能性和性能指标的全面验证工作。

使用步骤

  1. 编写自动化测试脚本:基于ATE软件提供的编程环境模块, 详细说明测试流程并精确设置关键参数.
  2. 配置硬件: 将待测设备连接至ATE系统的硬件接口模块, 确保实现可靠的信号传输路径.
  3. 执行测试: 启动自动化流程, 使ATE系统执行完整的自动化操作流程, 实时捕捉数据信息.
  4. 分析结果: 对获取的数据进行分析处理, 使用ATE软件自动生成并保存最终报告内容.

故障注入工具

故障注入模块用于实现系统在测试阶段对硬件异常情况的模拟与分析,在保障测试数据真实性的基础上全面评估系统的容错能力与快速修复机制

原理

该故障注入工具可向硬件电路系统中施加预设的故障,并分析系统在异常状态下的反应。这种操作有助于发现设计中的潜在缺陷,并从而提升系统的整体可靠性和安全性。

使用步骤

  1. 明确待测系统的潜在问题:在该类设备支持的功能范围内明确要模拟的问题类型及其关键参数设置。
  2. 配置好测试环境:配置好测试环境时需将该类设备与对应的硬件进行连接,并确保所引入的错误能够精准地影响其电子线路。
  3. 逐步施加错误模式:通过施加预先设定的错误模式进行功能验证实验,并持续监测系统对这些异常输入的反应情况。
  4. 细胞核对结果表现:根据实验数据全面评估系统的容错能力指标,并结合具体场景分析确定哪些设计要素可能需要优化以增强整体系统的抗干扰能力。

以上工具与设备在嵌入式硬件测试领域扮演主要角色;确保其性能与可靠性的能力至关重要。通过深入理解这些工具的工作原理及其应用方法,在这一领域中深入学习有助于提高工程师在硬件测试与故障排查方面的效率。

测试环境与实验室

测试环境的搭建

在嵌入式硬件开发中,在确保测试准确性和可重复性方面起着关键作用的是实验条件的搭建这一环节。实验条件应包含必要的硬件设施、软件平台以及模拟真实使用场景的技术条件等要素。例如,在评估一个嵌入式系统在极端温度下的性能时,在实验条件下需要配备能够精确控制温度的设备如恒温箱装置以完成实验任务

硬件配置

硬件配置需包含以下关键组成部分:待测装置(DUT)、检测装置、供电系统以及信号源模块等辅助设施。在实际部署时,请根据具体的测试方案合理选择各类型设备,并确保其能够满足所有测试要求。

软件工具

软件工具涵盖多种类型:测试脚本、自动化的测试平台以及数据分析相关软件等。通过使用Python开发自动化测试流程可显著提升效率与准确性。

复制代码
    # 示例:使用Python进行自动化测试
    def run_test(device):
    """
    运行嵌入式设备的自动化测试脚本。

    参数:
    device (str): 被测设备的名称。

    返回:
    bool: 测试是否通过。
    """
    # 初始化测试设备
    test_setup = initialize_test_setup()

    # 发送测试信号
    send_test_signal(test_setup, device)

    # 读取设备响应
    response = read_device_response(test_setup, device)

    # 分析响应
    if analyze_response(response):
        print(f"{device} 测试通过。")
        return True
    else:
        print(f"{device} 测试失败。")
        return False

网络与通信

测试环境可能需要复制网络条件。例如可以通过网络仿真器来评估设备在网络延迟或丢包情况下的性能。

真实场景模拟

采用基于真实使用场景的模拟方式,在其中通过包括但不限于加载特定软件应用以及模仿用户的操作流程等手段,对设备的实际运行情况进行评估。

实验室的认证与管理

实验耗具的质量检测过程是确保测量数据准确可靠的必要流程。其中最常见的检测设备包括精密仪器校准仪等设备,并且这些设备通常配备先进的校准软件支持精准测量操作

认证流程

认证流程一般涉及申请材料的提交、实地考察阶段以及对纠正措施执行及其效果评估等环节,并最终完成相应认证项目的颁发过程。

管理体系

实验室应制定一套管理体系,并涵盖质量记录、操作指导书及标准作业流程等内容, 以确保测试过程具有标准化程度高且可追溯的特点

人员培训

实验室人员应经过专门的岗位培训,以便熟悉相关的操作规范和安全要求,并确保检测结果的准确性与安全性。

环境应力筛选(ESS)与可靠性测试

环境应力筛选(Environmental Stress Screening, ESS)是一种通过模拟极端环境条件来促进发现产品潜在缺陷的测试方法。可靠性测试则用于检测产品在预期使用条件下的长期性能。

ESS测试

ESS测试涵盖以下内容:温度循环、振动和冲击等测试项目。

复制代码
    # 示例:温度循环测试
    def temperature_cycle_test(device, min_temp, max_temp, cycles):
    """
    执行温度循环测试。

    参数:
    device (str): 被测设备的名称。
    min_temp (int): 最低温度。
    max_temp (int): 最高温度。
    cycles (int): 循环次数。

    返回:
    bool: 测试是否通过。
    """
    for _ in range(cycles):
        # 设置温度箱到最低温度
        set_temperature_box(min_temp)
        # 等待温度稳定
        wait_for_stabilization()

        # 设置温度箱到最高温度
        set_temperature_box(max_temp)
        # 等待温度稳定
        wait_for_stabilization()

        # 检查设备状态
        if not check_device_status(device):
            print(f"{device} 在温度循环测试中失败。")
            return False

    print(f"{device} 温度循环测试通过。")
    return True

可靠性测试

可靠性测试涵盖寿命评估、故障模式与效应分析(FMEA)、加速寿命试验(ALT)等多种方法,并旨在全面评估产品在长期使用过程中的各项性能指标

电磁兼容性(EMC)测试环境

该方法旨在通过电磁兼容性(Electromagnetic Compatibility, EMC)评估产品在电磁环境下的正常运行情况,并确保其不会对其他电子设备造成干扰。

测试设备

EMC测试依赖于一系列关键的实验仪器来完成评估工作。这些关键的实验仪器包括电磁屏蔽室、信号发生器和频谱分析仪等。

测试标准

EMC测试是依据一系列国际规范进行的评估过程。例如CISPRENFCC等国际规范分别针对不同的产品类别制定了电磁兼容性相关要求它们为不同类别的产品提供了电磁兼容性评估的标准依据

测试流程

整个测试流程涵盖初步测试、常规检测以及故障诊断和修复措施等多个环节,并通过这些步骤能够保证产品符合EMC标准

复制代码
    # 示例:EMC测试流程
    def emc_test(device):
    """
    执行EMC测试流程。

    参数:
    device (str): 被测设备的名称。

    返回:
    bool: 测试是否通过。
    """
    # 预测试
    if not pre_test(device):
        print(f"{device} 预测试失败。")
        return False

    # 正式测试
    if not formal_test(device):
        print(f"{device} 正式测试失败。")
        return False

    # 故障定位与整改
    fault_location_and_correction(device)

    # 复测
    if not retest(device):
        print(f"{device} 复测失败。")
        return False

    print(f"{device} EMC测试通过。")
    return True

基于上述分析,可以看出嵌入式硬件测试不仅需要具备先进的测试环境与硬件配置(...),还必须严格遵循既定的检测规范与操作程序(英文原样保留),从而保证了检测结果的准确性与可靠性。

案例分析与最佳实践

汽车嵌入式硬件测试案例

概述

进行汽车电子系统安全性与可靠性验证的关键环节是汽车嵌入式硬件的测试工作。在具体实施过程中,则是从单一组件一直到整个系统的各个层次展开,并涵盖了功能性检验、性能评估以及环境模拟等多个维度的具体操作步骤。本研究将深入剖析一个具有代表性的汽车嵌入式硬件验证流程以上述制动系统为例进行详细阐述

测试流程

需求分析

示例:功能测试

为了评估制动系统的反应速度,我们进行了相关测试。以下伪代码将被用来演示测试流程:

复制代码
    # 测试制动系统响应时间
    def test_brake_response_time(sensor_data, expected_time):
    """
    该函数用于测试制动系统的响应时间是否符合预期。

    参数:
    sensor_data (list): 传感器数据,包含制动触发时刻和制动完成时刻。
    expected_time (float): 预期的制动响应时间(秒)。

    返回:
    bool: 测试结果,True表示通过,False表示失败。
    """
    # 计算实际响应时间
    trigger_time = sensor_data[0]
    complete_time = sensor_data[1]
    actual_time = complete_time - trigger_time

    # 比较实际响应时间和预期响应时间
    if actual_time <= expected_time:
        return True
    else:
        return False

    # 示例数据
    sensor_data = [1623547200, 1623547202.5]  # 制动触发和完成的时间戳
    expected_time = 2.0  # 预期响应时间

    # 执行测试
    result = test_brake_response_time(sensor_data, expected_time)
    print("制动响应时间测试结果:", result)

解释

该段代码实现了对刹车系统反应速度的评估功能。通过对实际反应时间和预期目标时间的对比分析, 该函数将测试结果返回给调用方以供进一步判断与优化。在模拟实验中, 研究人员记录并分析了刹车触发时刻与完成时刻的数据信息, 并设定的目标反应时间为2秒。最终实验数据显示该系统的反应速度符合设定目标, 测试任务成功完成

工业自动化设备的测试策略

概述

工业自动化设备的测试策略应在考虑设备的复杂性和工作环境多样性的情况下制定。常见的测试策略包括单元测试、集成测试、系统测试以及验收测试等,在确保设备在各种条件下的稳定运行方面发挥重要作用。

单元测试示例

单元测试构成测试策略的核心,并保证每个模块或组件都能正常运行。以下是一个示例:用于测试电机控制模块。

复制代码
    # 测试电机控制模块
    def test_motor_control(input_voltage, expected_speed):
    """
    该函数用于测试电机控制模块是否能根据输入电压产生预期的电机速度。

    参数:
    input_voltage (float): 输入到电机控制模块的电压(伏特)。
    expected_speed (float): 预期的电机速度(转/分钟)。

    返回:
    bool: 测试结果,True表示通过,False表示失败。
    """
    # 模拟电机控制模块的响应
    actual_speed = input_voltage * 1000  # 假设每伏特产生1000转/分钟的速度

    # 比较实际速度和预期速度
    if abs(actual_speed - expected_speed) <= 10:  # 允许10转/分钟的误差
        return True
    else:
        return False

    # 示例数据
    input_voltage = 2.5  # 输入电压
    expected_speed = 2500  # 预期速度

    # 执行测试
    result = test_motor_control(input_voltage, expected_speed)
    print("电机控制模块测试结果:", result)

解释

该代码示例旨在演示电机控制模块的测试方法。基于施加的电压值以及设定的目标转速,“test_motor_control”函数计算实际转速并与其目标值进行对比。“考虑到实际运行环境中的潜在波动”,允许一定范围内的误差。“基于提供的示例数据集以及执行测试的结果表明”,电机控制模块的表现符合预期

消费电子产品的测试规范

概述

消费类电子产品涵盖智能手机、平板电脑以及智能手表等设备,在用户体验方面具有重要考量。其用户体验规范着重关注功能性、安全性以及人机交互体验等方面的要求。涵盖性能评估、兼容性验证、安全检测以及界面友好度评估等多个方面

兼容性测试示例

通过兼容性测试验证产品能在各种操作系统和设备上正常运行。例如,在智能手表接收通知功能方面可以测试其在多种操作系统上的表现。

复制代码
    # 测试智能手表在不同操作系统上的通知接收功能
    def test_notification_compatibility(watch, os_list):
    """
    该函数用于测试智能手表在不同操作系统上接收通知的能力。

    参数:
    watch (object): 智能手表对象,包含接收通知的方法。
    os_list (list): 包含不同操作系统名称的列表。

    返回:
    dict: 测试结果,键为操作系统名称,值为True或False,表示测试是否通过。
    """
    results = {}
    for os in os_list:
        # 模拟发送通知
        notification_sent = send_notification(os)

        # 检查智能手表是否接收到通知
        notification_received = watch.check_notification()

        # 记录测试结果
        results[os] = notification_sent and notification_received

    return results

    # 示例数据
    os_list = ["iOS", "Android", "Windows"]
    watch = SmartWatch()  # 假设SmartWatch是一个已定义的类,包含接收和检查通知的方法

    # 执行测试
    compatibility_results = test_notification_compatibility(watch, os_list)
    print("兼容性测试结果:", compatibility_results)

解释

此代码示例阐述了如何进行智能手表在不同操作系统上的通知接收功能测试。在模拟环境下发送通知并检查智能手表的响应后,函数test_notification_compatibility记录了不同操作系统上的测试结果。示例数据与测试结果显示,该设备在iOS系统上成功接收通知,但在Android及Windows系统上则未能正常工作

嵌入式硬件测试的持续改进方法

概述

持续改进被视为嵌入式硬件测试的关键理念,在这一过程中不断优化可以显著提升效率并确保产品质量。具体而言, 持续改进的方法论主要包含定期评估并回顾现有的测试策略, 借助自动化工具引入高效的自动化测试方案, 系统地收集数据后进行深入分析, 并建立系统化的缺陷预防机制以减少潜在问题的发生机会

自动化测试示例

自动化测试有助于明显提升测试效率与准确性的水平。以下是一个使用Python实现自动化测试并嵌入式硬件温度传感器作为示例的应用案例:

复制代码
    # 自动化测试温度传感器
    def automated_test_temperature_sensor(sensor, temperature_list):
    """
    该函数用于自动化测试温度传感器的准确性。

    参数:
    sensor (object): 温度传感器对象,包含读取温度的方法。
    temperature_list (list): 包含不同温度值的列表,用于模拟环境温度。

    返回:
    list: 测试结果,每个元素对应一个温度值的测试结果,True表示通过,False表示失败。
    """
    results = []
    for temperature in temperature_list:
        # 设置环境温度
        set_environment_temperature(temperature)

        # 读取传感器温度
        sensor_reading = sensor.read_temperature()

        # 比较传感器读数和实际温度
        if abs(sensor_reading - temperature) <= 1:  # 允许1度的误差
            results.append(True)
        else:
            results.append(False)

    return results

    # 示例数据
    temperature_list = [20, 25, 30, 35, 40]
    sensor = TemperatureSensor()  # 假设TemperatureSensor是一个已定义的类,包含读取温度的方法

    # 执行自动化测试
    test_results = automated_test_temperature_sensor(sensor, temperature_list)
    print("温度传感器自动化测试结果:", test_results)

解释

此代码范例阐述了实现温度传感器准确性自动化的技术基础。在模拟多种环境温度情况下,并通过观察传感器的响应数据来评估系统性能,在函数automated_test_temperature_sensor中实现了对每个测温点的具体记录。根据实际运行数据进行分析后发现,在设定的所有工作条件下都能正常完成任务,并且系统运行稳定无误。无论设定怎样的工作环境温度值,在所有情况下都能正常工作,并且系统运行稳定无误。

基于这些案例分析以及最佳实践指导,我们能够观察到嵌入式硬件测试所面临的多样挑战及其内在规律,并探讨了如何通过具体的测试方法和技术手段来实现对硬件性能与可靠性的评估与优化。

全部评论 (0)

还没有任何评论哟~
