Bochs源码分析 - 19：分析Bochs对于bound,into的实现
前言
在《x86/x64体系探索及编程》的ex10-7代码中，使用了int3,bound,into来加载CS寄存器。我们现在来尝试分析bochs对于这几条指令的实现。
into指令分析
关于into以及处理OF异常的代码如下，比较好理解。into指令只是判断eflag的of位，这位标志着是否存在溢出发生，如果存在溢出，则触发OF异常。
;; 测试 INTO 指令
mov eax, 0x80000000
mov ebx, eax
add eax, ebx ; 产生溢出，OF标志置位
into ; 引发 #OF 异常
;---------------------------------------
; OF_handler(): #OF handler
;---------------------------------------
OF_handler:
jmp do_OF_handler
omsg1 db '---> Now, enter #OF handler',10, 10,0
do_OF_handler:
push ebx
mov ebx, [esp + 12] ; 读 eflags 值
mov esi, omsg1
call puts
mov esi, ebx
call dump_flags_value
pop ebx
iret

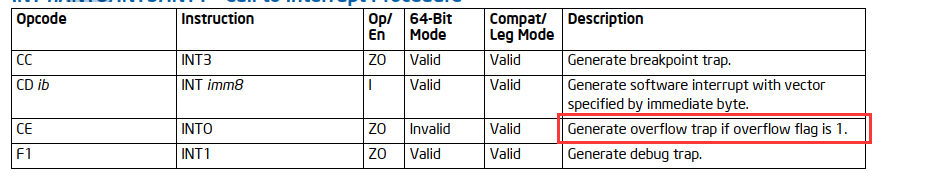

Intel手册中对于INTO指令的描述非常简单，只是注意这是一个trap类型，而不是fault类型，我们之后会看细节，看看两种类型的实际区别，这里简单来讲，trap类型执行完后不会再来执行原指令，而fault则会再来执行原指令，int主动调用的都为trap类型。

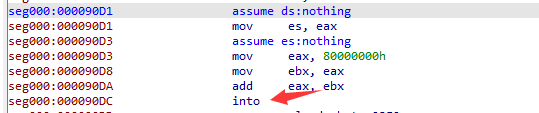

我们现在来用IDA逆向代码，确定其位置，然后用bochs定位，最后用visual studio看源码。
如下bochs对于into指令的模拟代码，内容如下，这部分其实一点也不难。其基本就是调用get_OF()来判断标志位，如果满足要求的话，触发0x4号中断(overflow)。
void BX_CPP_AttrRegparmN(1) BX_CPU_C::INTO(bxInstruction_c *i)
{
if (get_OF()) {
BX_INSTR_FAR_BRANCH_ORIGIN();
.....
// interrupt is not RSP safe
interrupt(4, BX_SOFTWARE_EXCEPTION, 0, 0);
BX_INSTR_FAR_BRANCH(BX_CPU_ID, BX_INSTR_IS_INT,
FAR_BRANCH_PREV_CS, FAR_BRANCH_PREV_RIP,
BX_CPU_THIS_PTR sregs[BX_SEG_REG_CS].selector.value, RIP);
}
BX_NEXT_TRACE(i);
}
bound指令分析
#BR异常应该含义是 bad range，越界引发的，该代码就是来触发#BR异常。
;; 测试 bound 指令
mov eax, 0x8000 ; 这个值将越界
bound eax, [bound_rang] ; 引发 #BR 异常
;-------------------------------------
; BR_handler(): #BR handler
;-------------------------------------
BR_handler:
jmp do_BR_handler
brmsg1 db 10, 10, '---> Now, enter #BR handler', 10, 0
do_BR_handler:
mov esi, brmsg1
call puts
mov eax, [bound_rang] ; 修复错误
iret
bound_rang dd 10000h ; 给定的范围是 10000h 到 20000h
dd 20000h
我们现在来使用IDA，逆向这部分代码，如下图所示。
其代码总体来说是比较简单的，来获取大小值，之后来进行判断，如果越界则调用 exception(BX_BR_EXCEPTION, 0) 函数来触发异常。
void BX_CPP_AttrRegparmN(1) BX_CPU_C::BOUND_GdMa(bxInstruction_c *i)
{
Bit32s op1_32 = BX_READ_32BIT_REG(i->dst());
Bit32u eaddr = (Bit32u) BX_CPU_RESOLVE_ADDR_32(i);
Bit32s bound_min = (Bit32s) read_virtual_dword_32(i->seg(), eaddr);
Bit32s bound_max = (Bit32s) read_virtual_dword_32(i->seg(), (eaddr+4) & i->asize_mask());
if (op1_32 < bound_min || op1_32 > bound_max) {
BX_DEBUG(("%s: fails bounds test", i->getIaOpcodeNameShort()));
exception(BX_BR_EXCEPTION, 0);
}
BX_NEXT_INSTR(i);
}
这个 exception(BX_BR_EXCEPTION, 0) 函数来触发异常，异常之后必须被对应的中断所响应，而在这里填写中断所相应的信息，其中重要部分如下所示，填写errocode之类的，之后调用interrupt(...)函数，这个函数我们已经留意很多次了，不过多叙述了。
// vector: 0..255: vector in IDT
// error_code: if exception generates and error, push this error code
void BX_CPU_C::exception(unsigned vector, Bit16u error_code)
{
....
if (vector < BX_CPU_HANDLED_EXCEPTIONS) {
push_error = exceptions_info[vector].push_error;
exception_class = exceptions_info[vector].exception_class;
exception_type = exceptions_info[vector].exception_type;
}
....
interrupt(vector, BX_HARDWARE_EXCEPTION, push_error, error_code);
longjmp(BX_CPU_THIS_PTR jmp_buf_env, 1); // go back to main decode loop
....
}
struct BxExceptionInfo {
unsigned exception_type;
unsigned exception_class;
bx_bool push_error;
};
struct BxExceptionInfo exceptions_info[BX_CPU_HANDLED_EXCEPTIONS] = {
/* DE */ { BX_ET_CONTRIBUTORY, BX_EXCEPTION_CLASS_FAULT, 0 },
/* DB */ { BX_ET_BENIGN, BX_EXCEPTION_CLASS_FAULT, 0 },
/* 02 */ { BX_ET_BENIGN, BX_EXCEPTION_CLASS_FAULT, 0 }, // NMI
/* BP */ { BX_ET_BENIGN, BX_EXCEPTION_CLASS_TRAP, 0 },
}
上述代码中一定要注意其返回方式，其不是用return返回的，而是使用一个longjmp(...)指令（这个longjmp指令记得在前面描述过，这里不过多叙述）。其返回到cpu_loop( )函数开头，代码如下:
void BX_CPU_C::cpu_loop(void)
{
#if BX_DEBUGGER
BX_CPU_THIS_PTR break_point = 0;
BX_CPU_THIS_PTR magic_break = 0;
BX_CPU_THIS_PTR stop_reason = STOP_NO_REASON;
#endif
// If the exception() routine has encountered a nasty fault scenario,
// the debugger may request that control is returned to it so that
// the situation may be examined.
#if BX_DEBUGGER
if (bx_guard.interrupt_requested) return;
#endif
if (setjmp(BX_CPU_THIS_PTR jmp_buf_env)) { < --- 从这里出来
// can get here only from exception function or VMEXIT
BX_CPU_THIS_PTR icount++;
BX_SYNC_TIME_IF_SINGLE_PROCESSOR(0);
}
// We get here either by a normal function call, or by a longjmp
// back from an exception() call. In either case, commit the
// new EIP/ESP, and set up other environmental fields. This code
// mirrors similar code below, after the interrupt() call.
BX_CPU_THIS_PTR prev_rip = RIP; // commit new EIP
BX_CPU_THIS_PTR speculative_rsp = 0;
....
....
while(1){
for(;;){
...
i1->execute(...) // 我们从这里进去执行指令的
...
}
}
}
其为什么这么走现在还看不太出来，之后我们会有单独分析exception的环节，看代码注释，合理怀疑：如果遇到嵌套的fault，此时就需要bochs的调试器接管代码，因此需要预先跳出cpu循环。
总结
这篇文章就简单分析了这两个指令，该两个指令本身没什么难度。但是我们了解了exception(..)这个函数，异常都会走exception(..)中，然后通过longjmp(...)函数来跳转到cpu之外，之后随着我们深入分析，对其细节把握会更加深刻。
