OpenCv图像轮廓处理

1，简单几何图像绘制

简单几何图像一般包括点，直线，矩阵，圆，椭圆，多边形等等。

下面学习一下 opencv对像素点的定义。图像的一个像素点有1或3个值，对灰度图像有一个灰度值，对彩色图像有3个值组成一个像素值，他们表现出不同的颜色。

其实有了点才能组成各种多边形，才能对多边形进行轮廓检测，所以下面先练习一下简单的几何图像绘制。

2，图像轮廓

图像轮廓可以简单认为成将连续的点（连着边界）连在一起的曲线，具有相同的颜色或者灰度。轮廓在形状分析和物体的检测和识别中很有用。

• 为了更加准确，要使用二值化图像 。在寻找轮廓之前，要进行阈值化处理，或者Canny边界检测。
• 查找轮廓的函数会修改原始图像。如果你在找到轮廓之后还想使用原始图像的话，你应该将原始图像存储到其他变量中。
• 在OpenCV中，查找轮廓就像在黑色背景中超白色物体。你应该记住要找的物体应该是白色而背景应该是黑色 。

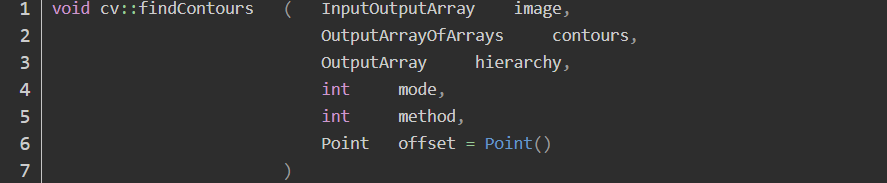

参数解释
image:输入图像，图像必须为单通道图像（二值图像）。我们可以使用compare、inRange、threshold、adaptiveThreshold、Canny等函数来创建二值图像。

contours:检测到的轮廓，每个轮廓都是以点向量的形式进行存储即使用point类型的vector表示。

hierarchy:可选的输出向量(std::vector)，包含了图像的拓扑信息，作为轮廓数量的表示hierarchy包含了很多元素，每个轮廓contours[i]对应hierarchy中hierarchy[i][0]~hierarchy[i][3],分别表示后一个轮廓，前一个轮廓，父轮廓，内嵌轮廓的索引，如果没有对应项，则相应的hierarchy[i]设置为负数。

mode：轮廓检索模式，可以通过cv::RetrievalModes()查看详细信息：
RETR_EXTERNAL:表示只检测最外层轮廓，对所有轮廓设置hierarchy[i][2]=hierarchy[i][3]=-1
RETR_LIST:提取所有轮廓，并放置在list中，检测的轮廓不建立等级关系。
RETR_CCOMP:提取所有轮廓，并将轮廓组织成双层结构(two-level hierarchy),顶层为连通域的外围边界，次层位内层边界。
RETR_TREE:提取所有轮廓并重新建立网状轮廓结构

method:轮廓近似方法,可以通过cv::ContourApproximationModes()查看详细信息：
CHAIN_APPROX_NONE：获取每个轮廓的每个像素，相邻的两个点的像素位置差不超过1；
CHAIN_APPROX_SIMPLE：压缩水平方向，垂直方向，对角线方向的元素，值保留该方向的重点坐标，如果一个矩形轮廓只需4个点来保存轮廓信息
CHAIN_APPROX_TC89_L1和CHAIN_APPROX_TC89_KCOS使用Teh-Chinl链逼近算法中的一种；
offset:轮廓点可选偏移量，有默认值Point()，对ROI图像中找出的轮廓并要在整个图像中进行分析时使用。

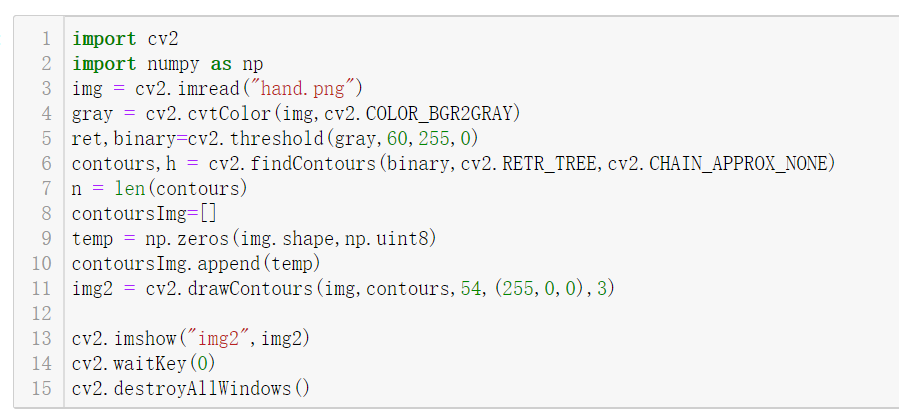

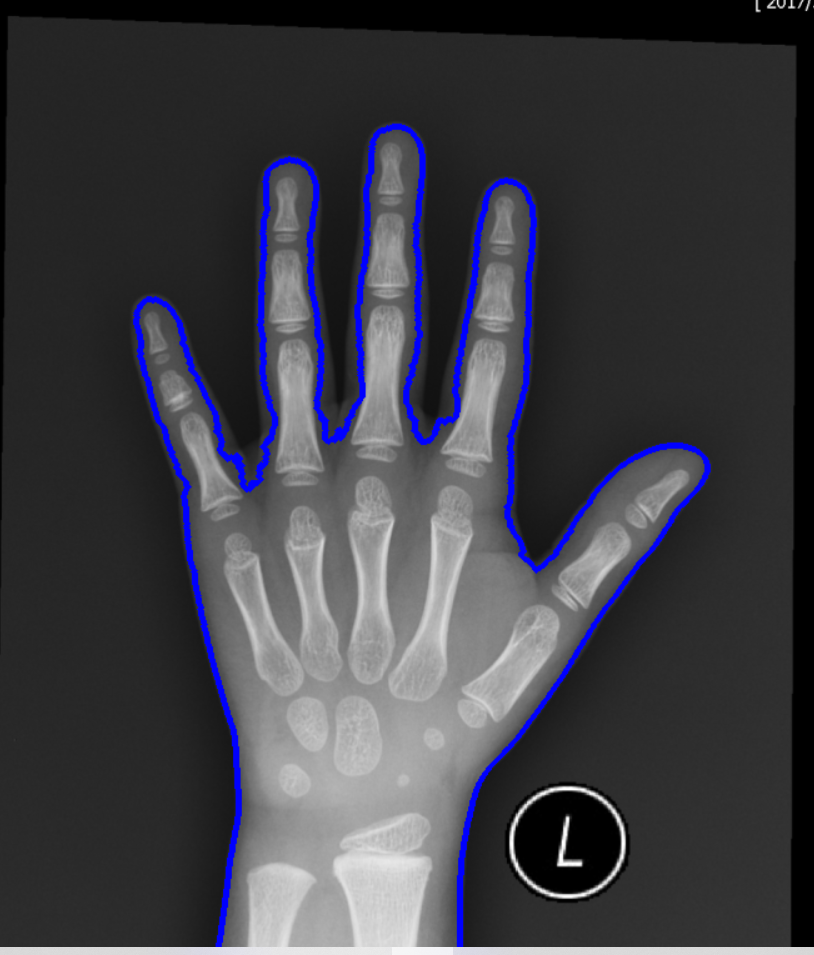

定义并找到轮廓：
