💥1 概述

一、引言

雷达SAR（合成孔径雷达）成像仿真是一种利用计算机模拟和数学模型来重现雷达SAR成像过程的研究方法。随着计算机技术和雷达技术的不断发展，雷达SAR成像仿真在雷达系统的研发、应用和推广中发挥着越来越重要的作用。本文旨在探讨雷达SAR成像仿真的应用，并分析其在实际应用中的优势和局限性。

二、雷达SAR成像仿真概述

雷达SAR成像仿真通过建立数学模型来描述雷达信号的发射、传播、接收以及后续的处理算法，能够在计算机上模拟SAR系统在不同场景和条件下的成像效果。这一仿真工作有助于深入理解SAR成像的原理和机制，分析各种因素（如雷达参数、目标特性、环境干扰等）对成像质量的影响。

三、雷达SAR成像仿真的应用

1. 雷达系统设计与优化

雷达SAR成像仿真可以帮助工程师设计和优化雷达系统的参数，如波形设计、天线配置和信号处理算法。通过仿真，可以评估不同配置对成像质量和性能的影响，从而选择最佳设计方案。

1. 成像质量评估

在实际系统部署之前，仿真可以用来评估成像质量，包括分辨率、噪声水平、图像对比度等。这对于确保系统能够达到预期的成像要求至关重要。

1. 目标检测与识别算法开发

雷达SAR成像仿真可用于开发和测试目标检测、分类和识别算法。通过生成不同场景的仿真图像，可以验证算法在不同条件下的性能表现，从而提高算法的准确性和鲁棒性。

1. 教育与培训

对于学术界和培训机构来说，仿真工具是教学和学习的重要资源。学生和研究人员可以利用仿真平台理解SAR成像原理，探索各种参数对成像结果的影响，并进行实验验证。

1. 环境监测与地质勘探

SAR成像在环境监测和地质勘探中有广泛的应用，如地表变化监测、土地利用分类、水文特征分析等。仿真可以帮助预测实际操作中可能遇到的挑战并优化数据处理流程，从而提高监测和勘探的效率和准确性。

四、雷达SAR成像仿真的关键技术

1. 散射分布图生成技术

散射分布图是描述目标散射特性的关键信息图。在仿真过程中，需要根据雷达视域内的场景及目标信息，计算每个分辨单元的散射值，形成散射分布图。

1. 纹理映射技术

目标表面的纹理特性对散射计算有非常重要的影响。在仿真中，需要获取相应目标类型的物理属性，并利用纹理映射技术将这些属性应用到仿真模型中，以提高仿真的真实性和准确性。

1. 信号处理算法

雷达SAR成像仿真中的信号处理算法包括距离向和方位向的脉冲压缩、徙动校正、方位压缩等步骤。这些算法的实现和优化对于提高仿真图像的分辨率和清晰度至关重要。

五、雷达SAR成像仿真的发展趋势

1. 提高仿真精度和计算效率

随着计算机技术的不断发展，雷达SAR成像仿真将实现更高精度的仿真和更快的计算速度，以满足实际应用中的需求。

1. 开发适用于不同场景和条件的仿真工具

针对不同的应用场景和条件，需要开发相应的仿真工具以满足多样化的需求。这将有助于推动雷达SAR成像仿真在更广泛领域的应用。

1. 实现实时仿真

利用高性能计算技术和并行处理技术，实现雷达SAR成像的实时仿真将有助于实时监测和快速响应。

1. 智能化和自动化

结合人工智能和机器学习技术，实现雷达SAR成像仿真的智能化和自动化将有助于提高仿真的效率和准确性，并推动雷达技术的进一步发展。

六、结论

雷达SAR成像仿真在雷达系统的研发、应用和推广中发挥着重要作用。通过不断的技术创新和发展，雷达SAR成像仿真将为更多领域的研究和应用提供有力支持。未来，随着计算机技术和雷达技术的不断进步，雷达SAR成像仿真将在更多领域展现出其独特的优势和价值。

📚****2 运行结果

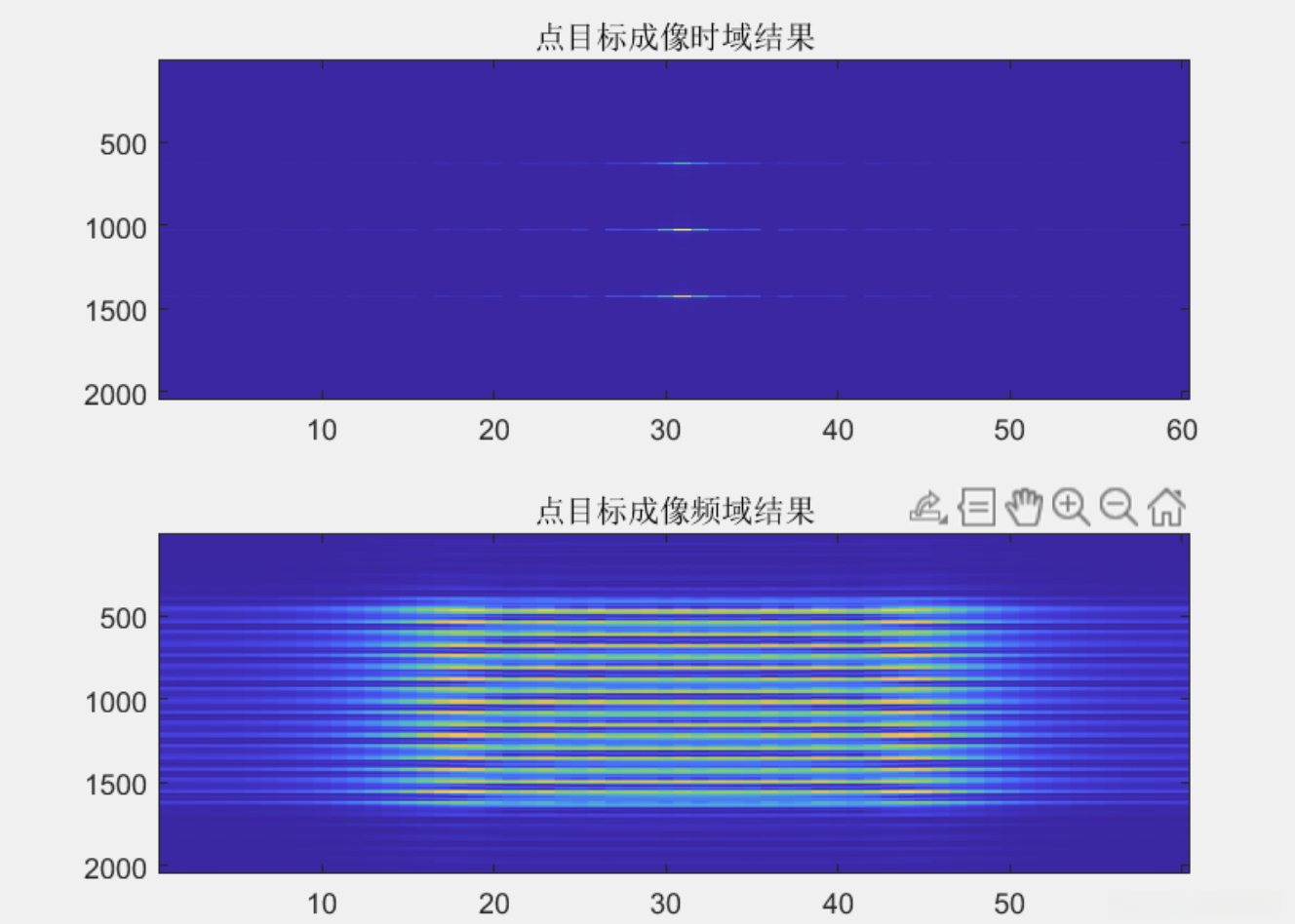

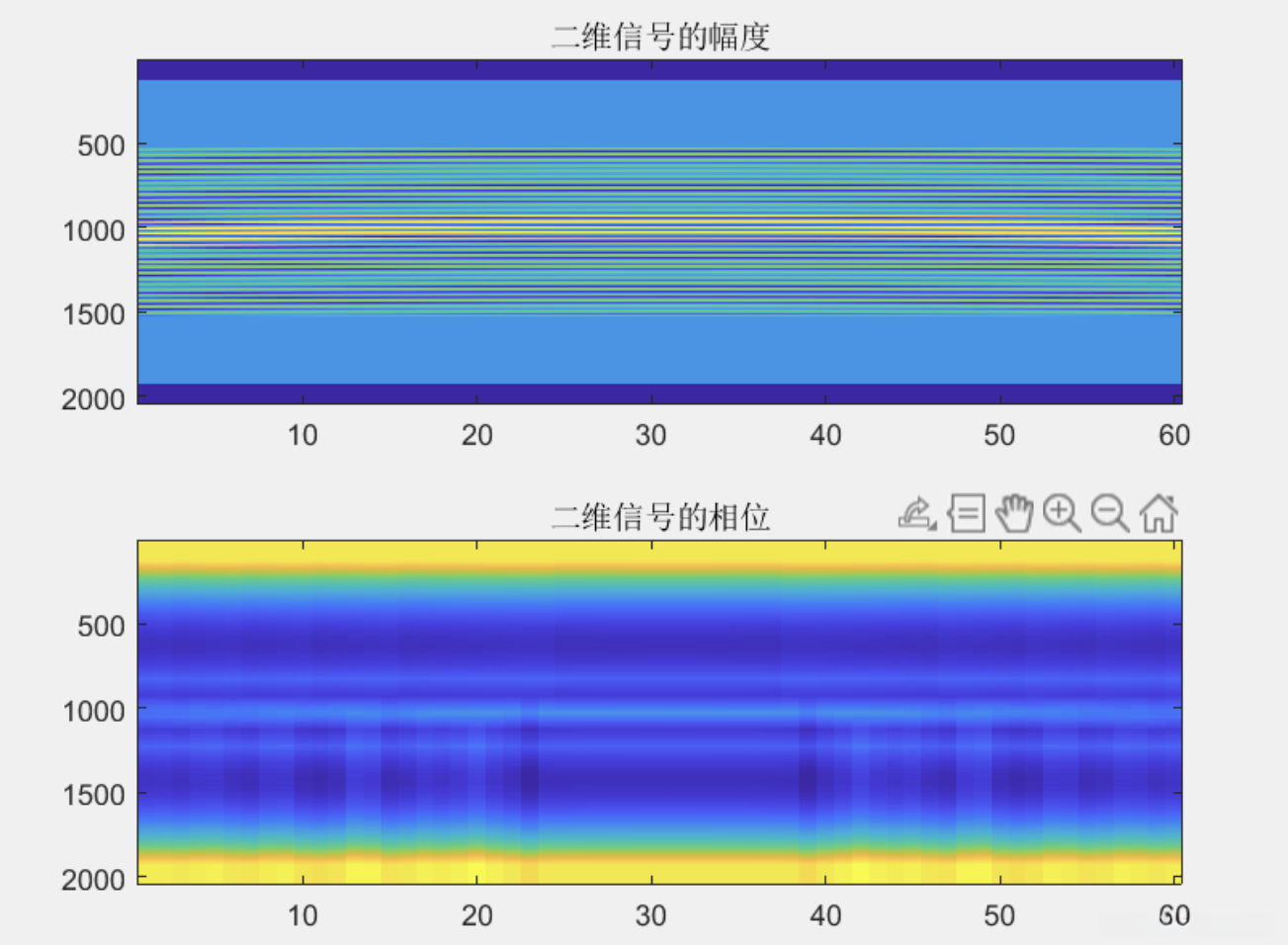

部分代码：

%%
% 线性调频信号的脉冲压缩
%

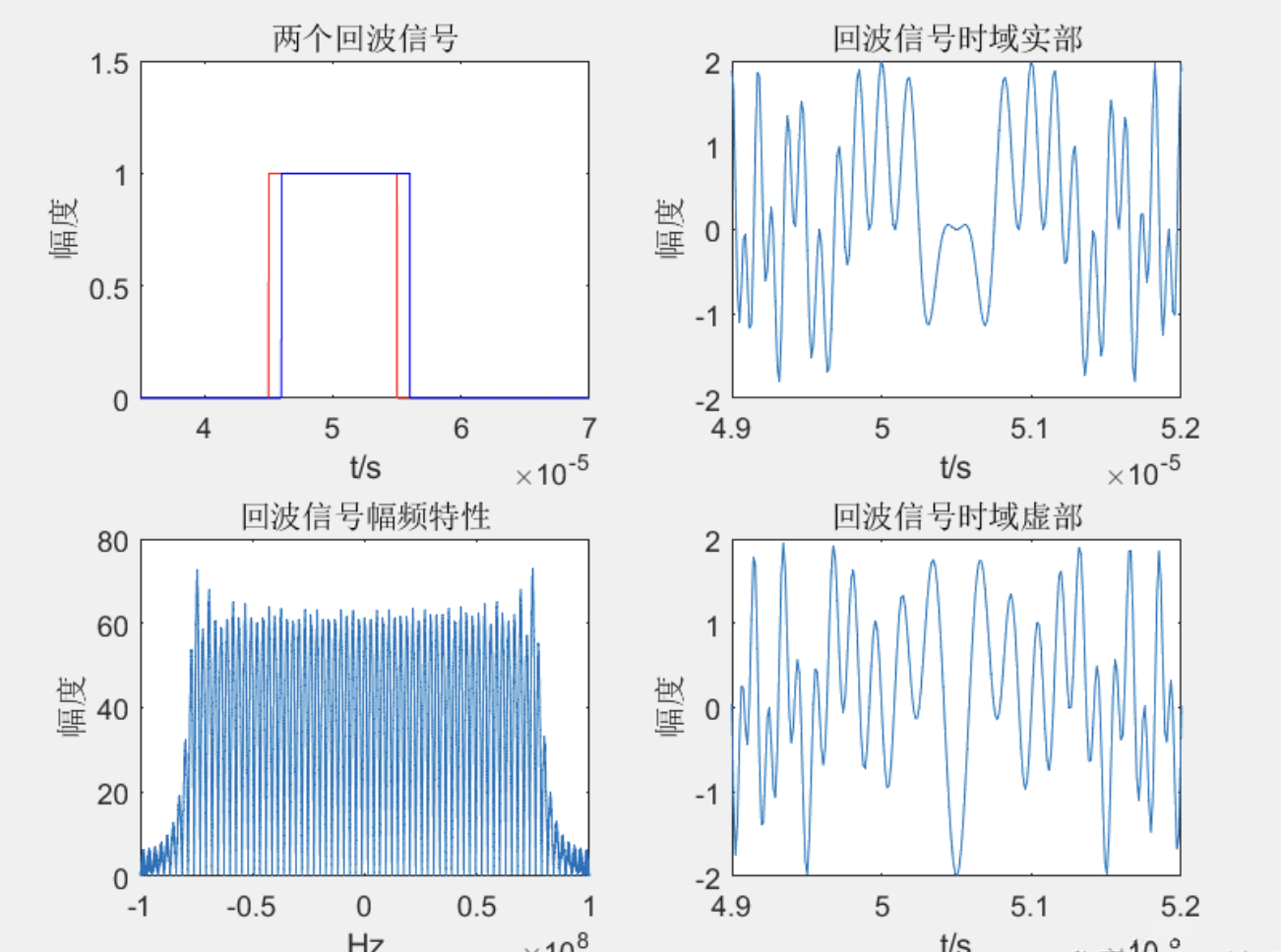

% 介绍：对线性调频信号进行仿真，输出其时频域的相关信息，并模拟回波信号，
% 对其进行脉冲压缩和加窗处理。
%
% 实验记录：
% 1.线性调频信号时域包络、相位；实部、虚部
% 2.线性调频信号频谱幅频、相频特性；实部、虚部
% 3.两个目标回波的时域和频域波形

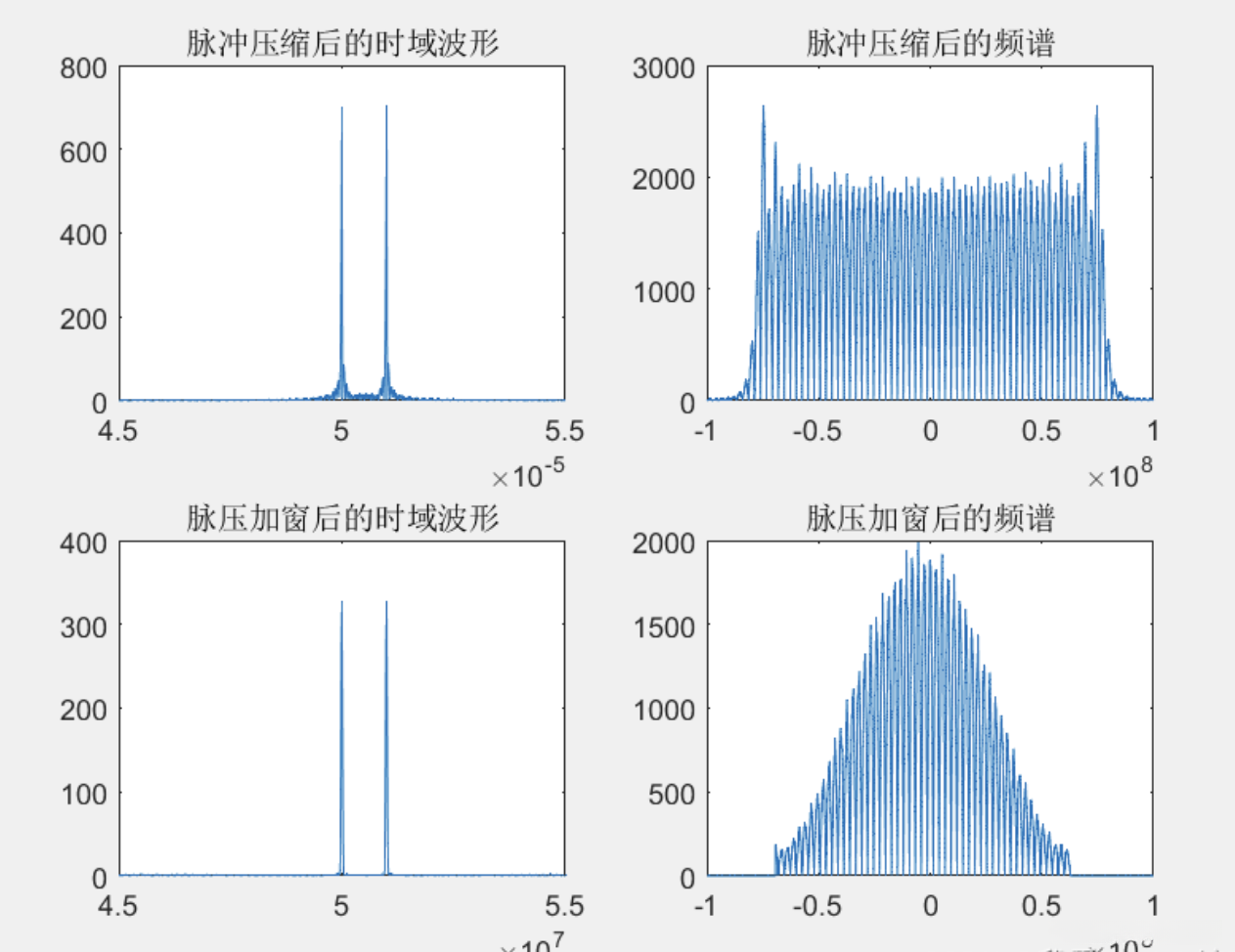

% 4.信号通过匹配滤波器的输出结果（脉冲压缩）。

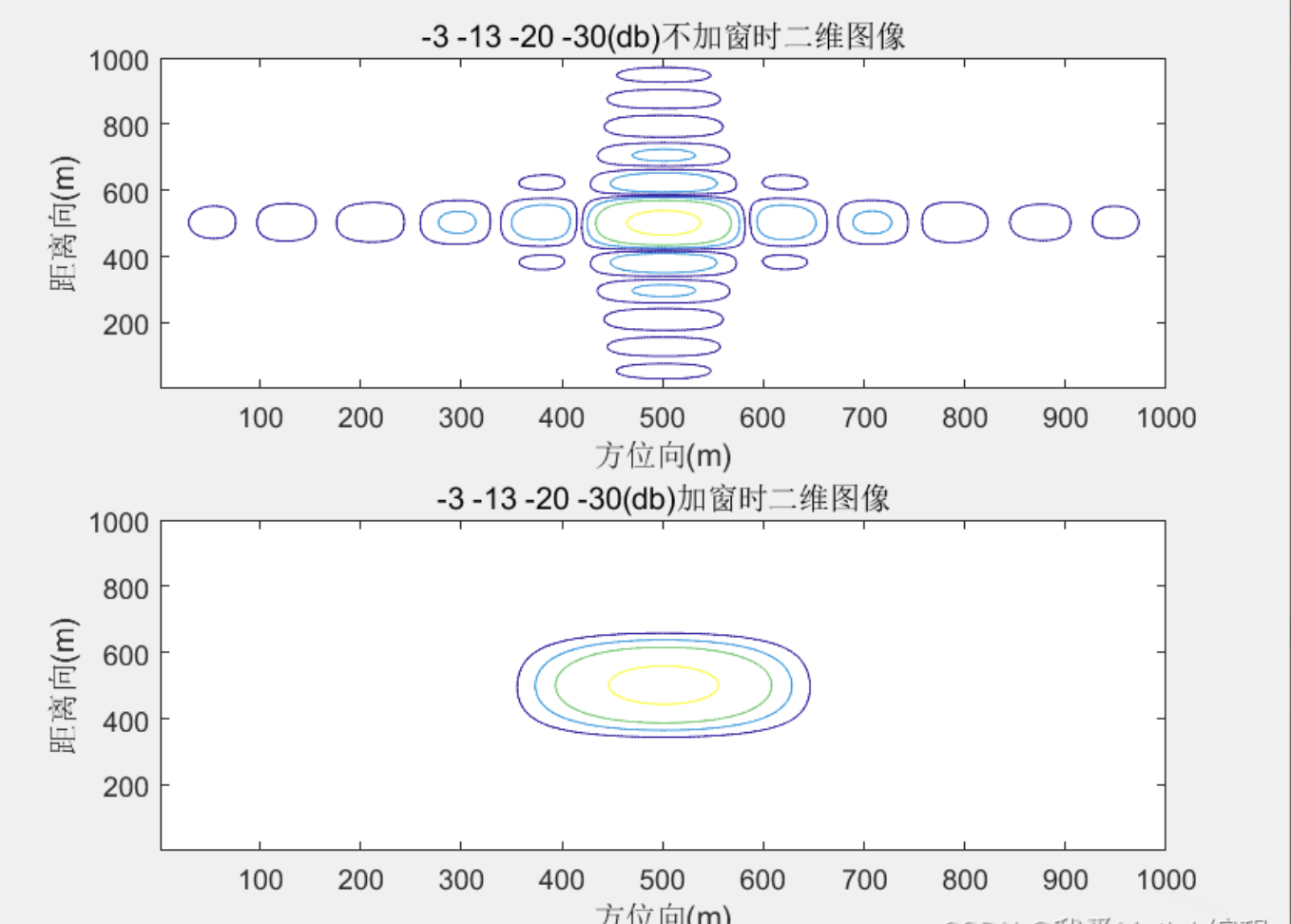

% 5.用Hamming窗抑制脉冲压缩结果副瓣
%% 基本参数
clc;clear all;close all;

T = 10e-6; % LFM周期/脉宽 10us
B = 60e6; % LFM带宽 60Mhz
fs = 100e6; % 采样率 100MHz
K = B/T;
%% 模拟发射信号
n = round(15Tfs);
t = linspace(-10T, 10T,n);

lfmT = rectpuls(t,T).exp(1jpiKt.^2);
lfmF = fftshift(fft(fftshift(lfmT)));
f = linspace(-fs,fs,n);

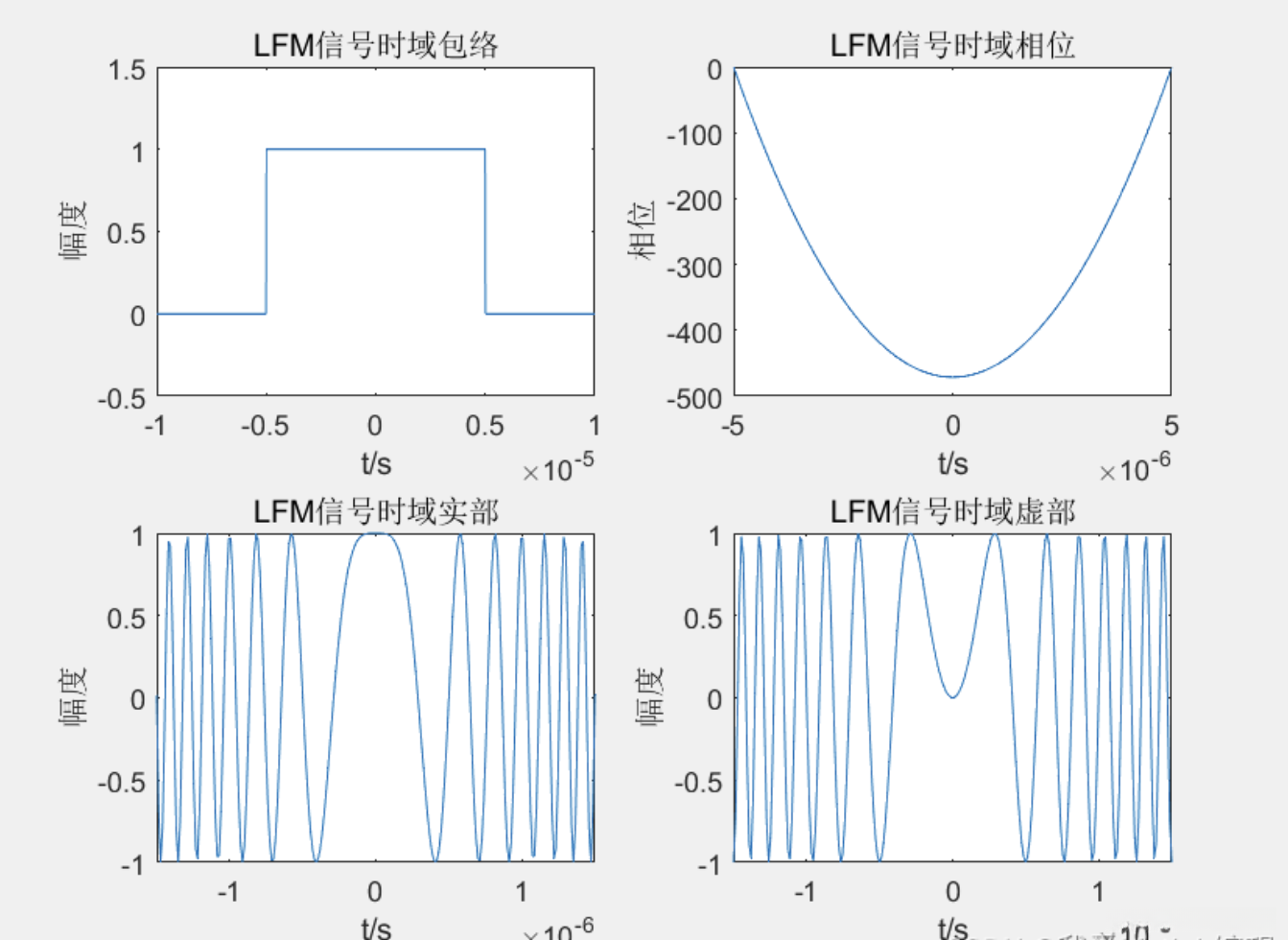

%% 时域绘图
figure();
plot(diff(phase(lfmT)));
title('LFM信号的时间-频率变化趋势图');
xlabel('时间');
ylabel('频率');
xlim([7200,7800])
% 包络
figure();
subplot(2,2,1);
plot(t,abs(lfmT));
title('LFM信号时域包络');
xlabel('t/s');
ylabel('幅度');
xlim([-1e-5,1e-5])
ylim([-0.5,1.5])
% 相位
subplot(2,2,2);
plot(t,phase(lfmT));
title('LFM信号时域相位');
xlabel('t/s');
ylabel('相位');
xlim([-5e-6,5e-6])
% 实部
subplot(2,2,3);
plot(t,real(lfmT));
title('LFM信号时域实部');
xlabel('t/s');
ylabel('幅度');
xlim([-1.5e-6,1.5e-6]);
ylim([-1,1]);
% 虚部
subplot(2,2,4);
plot(t,imag(lfmT));
title('LFM信号时域虚部');
xlabel('t/s');
ylabel('幅度');
xlim([-1.5e-6,1.5e-6]);
ylim([-1,1]);

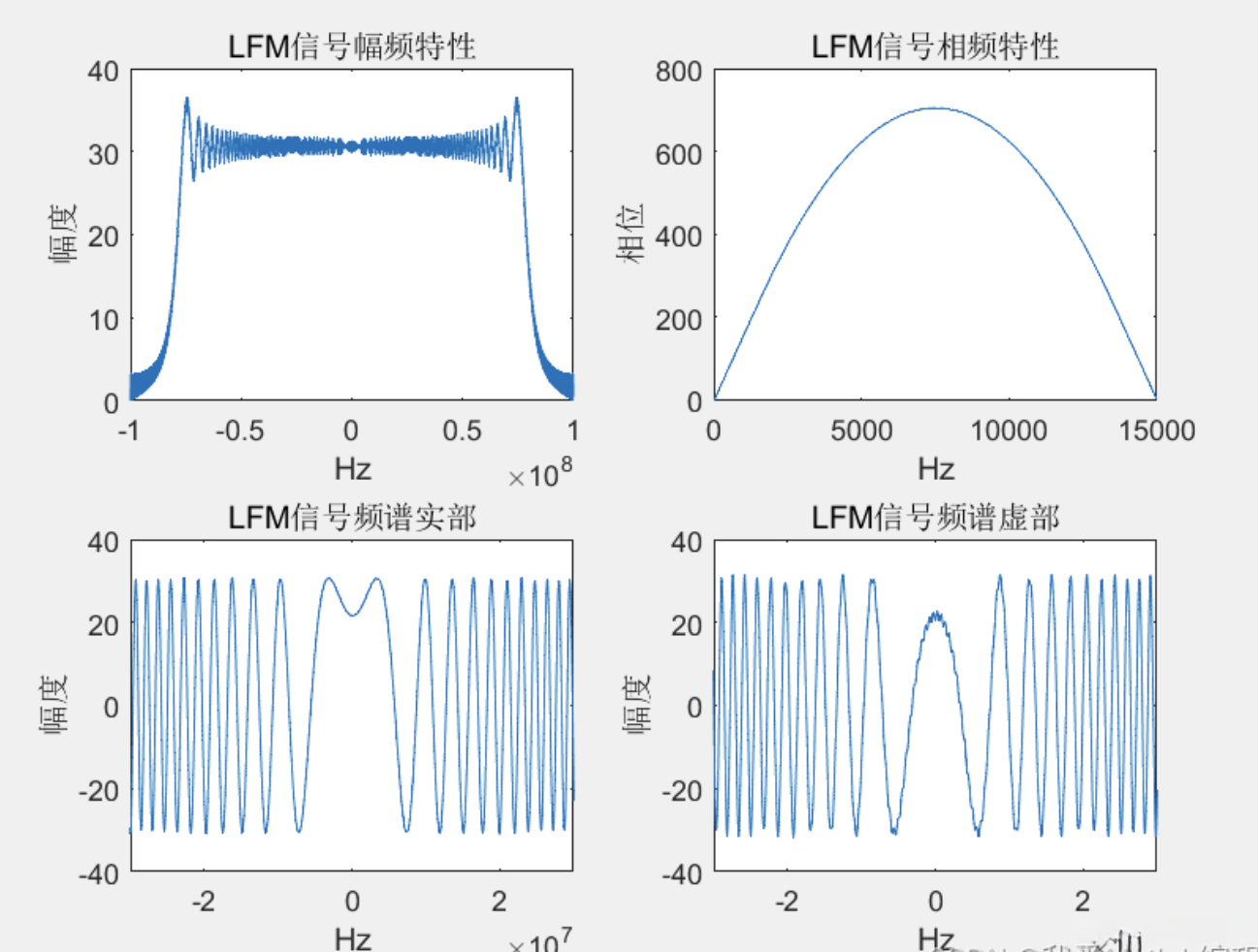

%% 频域绘图
figure();
subplot(2,2,1);
plot(f,abs(lfmF));
title('LFM信号幅频特性');
xlabel('Hz');
ylabel('幅度');

subplot(2,2,2);
plot(unwrap(angle(lfmF)));
title('LFM信号相频特性');
xlabel('Hz');
ylabel('相位');

subplot(2,2,3);
plot(f,real(lfmF));
title('LFM信号频谱实部');
xlabel('Hz');
ylabel('幅度');
xlim([-3e7,3e7]);

subplot(2,2,4);
plot(f,imag(lfmF));
title('LFM信号频谱虚部');
xlabel('Hz');
ylabel('幅度');
xlim([-3e7,3e7]);
