DRG: Dual Relation Graph for Human-Object Interaction Detection阅读笔记
笔记
-
这篇文章作者提出的模型仍然是利用了图结构的一种模型，和之前的图结构的区别在于这篇文章中作者提出的模型并不是dense的，他将原来的图分成了两个子图。并且在特征编码的时候也加入了language方面的特征。注意这篇文章的标题DRG只是本文提出的整个模型中的一个模块。
-

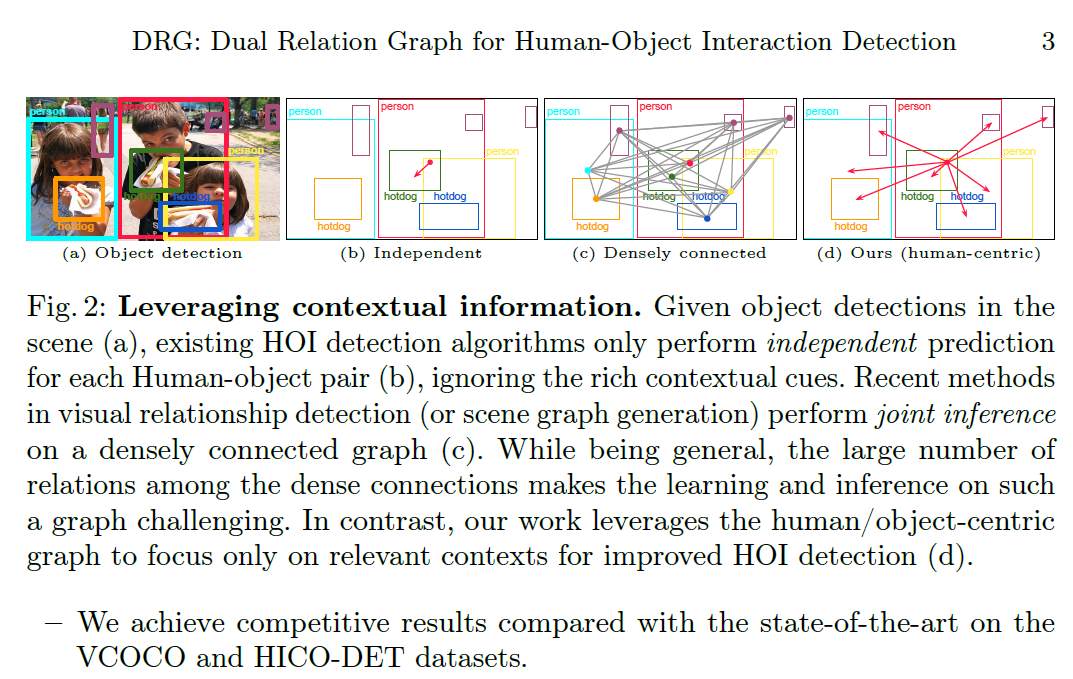

如图2可以看到，现有的方法要么像b一样仅仅依赖于预测每一个HO对，从而忽略了丰富的上下文细节，要么就是比较dense的连接图。dense的问题在于会使得学习的推理的难度比较大。作者提出的module利用两个稀疏的subgraph，即利用上下文的相关信息，又不至于太dense。
-

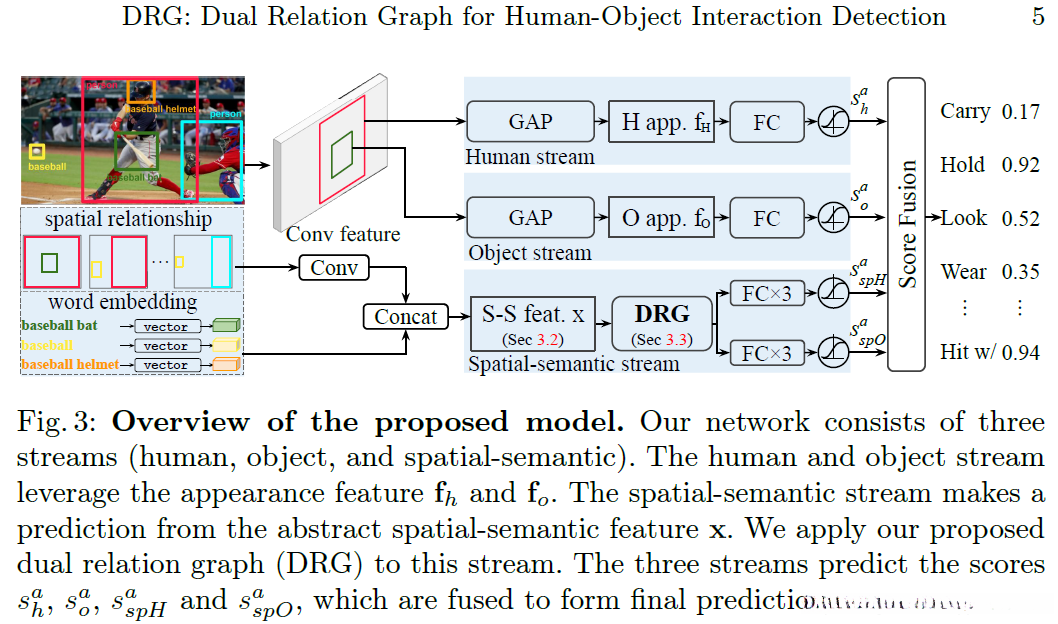

图3是本文提出模型的概览，可以看到创新之处是最后的Spatial-semantic stream除了用到bounding box框之间的空间关系还对word做了embedding，将他们concatenate之后作为输入。
-

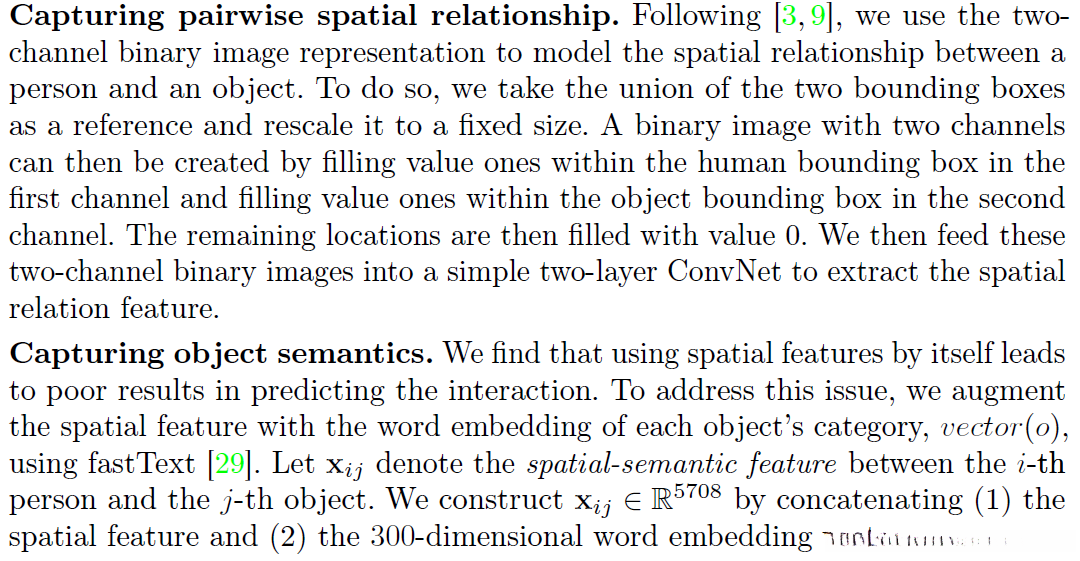

可以看到，pairwise spatial relationship并没有什么特殊的，仍然是使用了两个通道的特征图做卷积提取空间信息。后边的object semantics就是用目标的categories做word embedding，然后concatenate起来，前者的维度是5408，后者是300维，并起来一共是5708维的vector作为ss stream的输入xij。
-

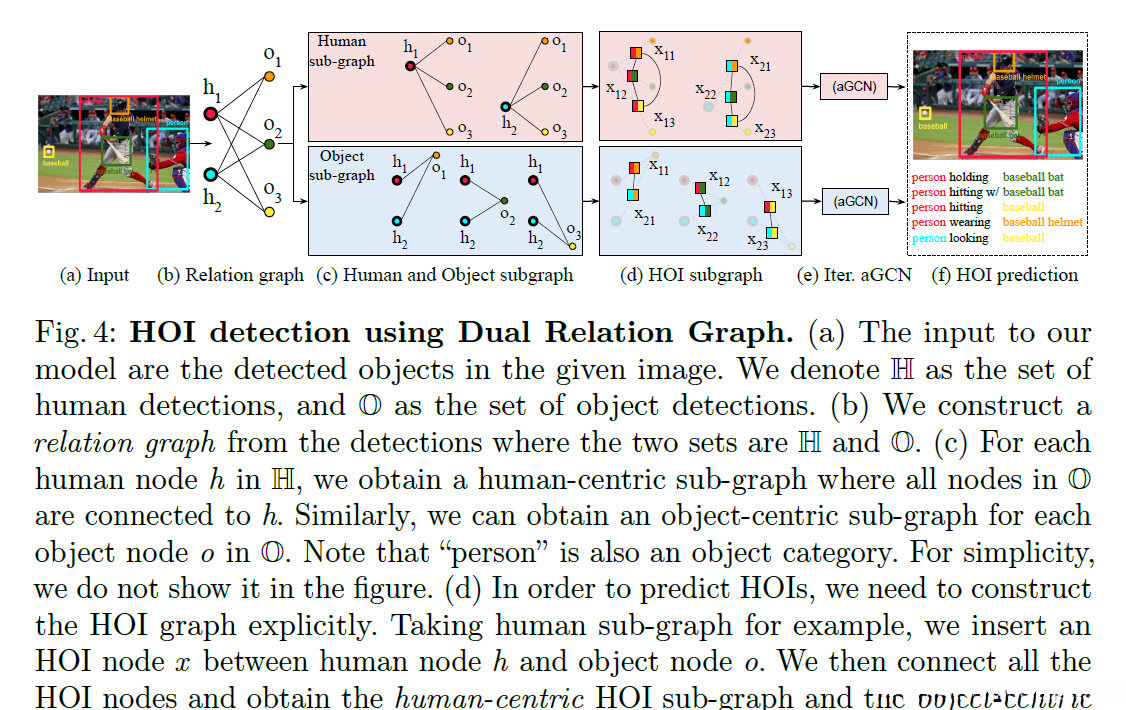

然后就是DRG，DRG的过程就如图4所示，首先根据给定图片检测出来的proposal，产生一个relation graph，再分别得到human和object的subgraph，然后再在每一对HO之间插入一个HOI节点，最后把所有的HOI节点连起来，得到human and object-centric HOI subgraph。这里所说的节点xij就是前边提到的5708维的特征。

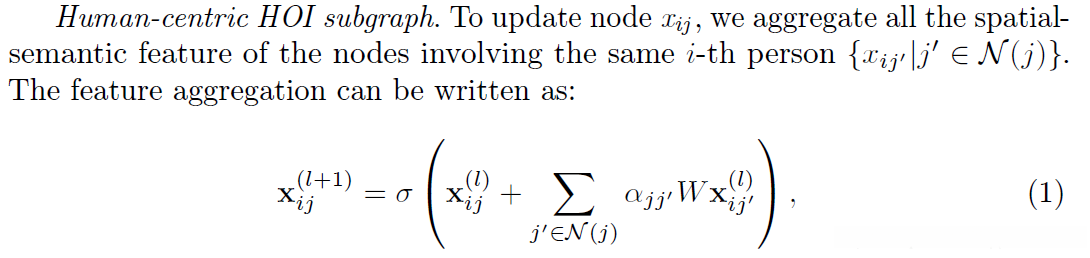

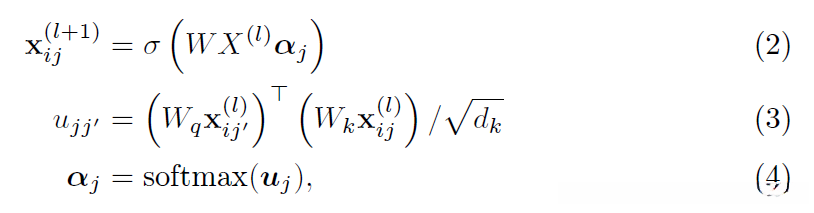

因为需要更新节点xij，更新公式如下，这里用到了注意力机制，和self-attention类似，α就是注意力权重，它是u经过softmax归一化之后得到的权重。至于u就是通过公式3计算，因为矩阵形式看起来不太直观，但是就是和self-attention计算一样。公式3分子的前半部分矩阵运算出来是1024 1维，转置之后就是1 1024，然后再和后边的1024*1做矩阵运算出来就是一个标量，再除以根号下dk，就得到了u。
注意更新后的x要加上原来的x合起来通过一个LayerNorm才得到最终的特征，如公式5。然后如此反复迭代，更新节点x。无论是human-centric subgraph还是object都是如此，两个子图有独立得权重，并且聚合上下文信息也都是独立分开进行的。
-

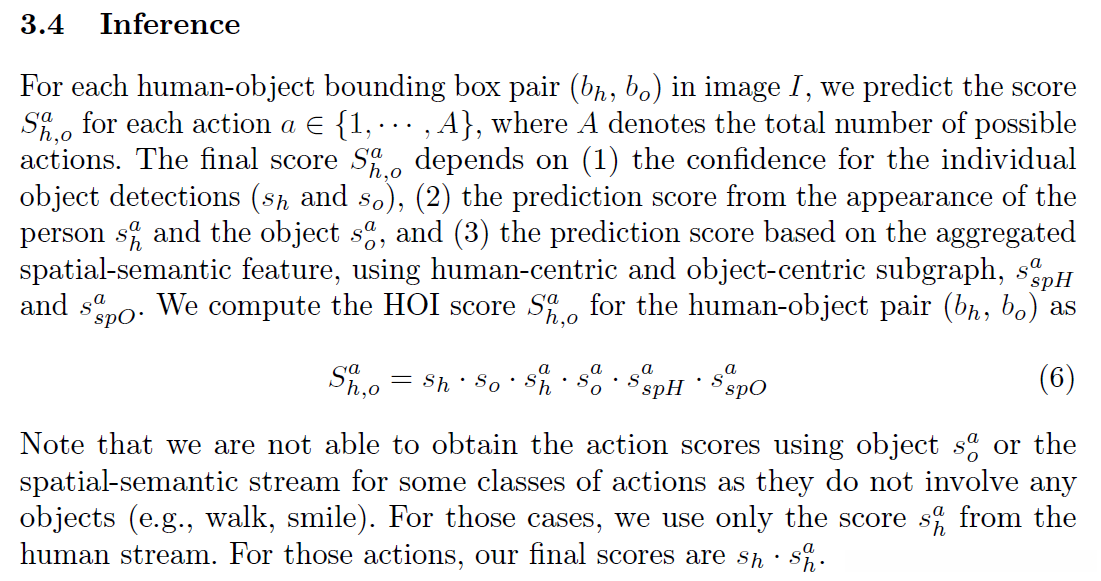

推理阶段最终的预测分数如公式6，是检测器分数与图中四路分数的乘积得到最终的分数。有时候soa可能没有值，比如wolk,smile这些动作都没有涉及的object,这时候就仅仅使用sha就可以了。
-
总结：注意这篇文章没有使用deep CNN的特征，其human和object stream只是使用简单的MLP加GAP降低了维度而已，然后再结合其后便提出的spatial-semantic stream就可以达到很好的效果，确实是另一种启发。另外本文在图结构的设计上不再使用非常dense的结构，而是分成两个子图，也是创新之处。至于注意力机制，在这几篇文章中看来基本或多或少都使用到了，也是一种趋势。
