智慧医院辅助医疗WIFI解决方案
医院希望在满足无线网络覆盖的同时能够实现输液监护、婴儿防盗、资产管理等物联应用来降低医院的管理成本和网络复杂度，提升医院管理能力以及病患的满意度。针对这种场景，华为公司提供辅助医疗物联网方案，其目标是通过复用WLAN网络，实现医疗物联终端和物联业务系统之间的业务数据传输，用以实现各种物联业务。其具体实现原理如下：
- 本方案通过在AP上扩展IoT物联插卡，将物联网接入点统一控制在AP，物联终端设备（无需IP地址）通过蓝牙、RFID等协议将数据发送至IoT插卡。
- IoT物联插卡再将收到的物联业务数据发至AP，AP使用自己的管理IP地址并通过配置的特定的端口号，将物联业务数据封装至UDP报文中，发送至物联网中间件平台。
- 物联网中间件平台根据报文中的编码区分不同类型的物联终端设备，并将物联业务数据转发给相应的物联业务系统，最终实现医疗物联终端和物联业务系统之间的业务数据传输。

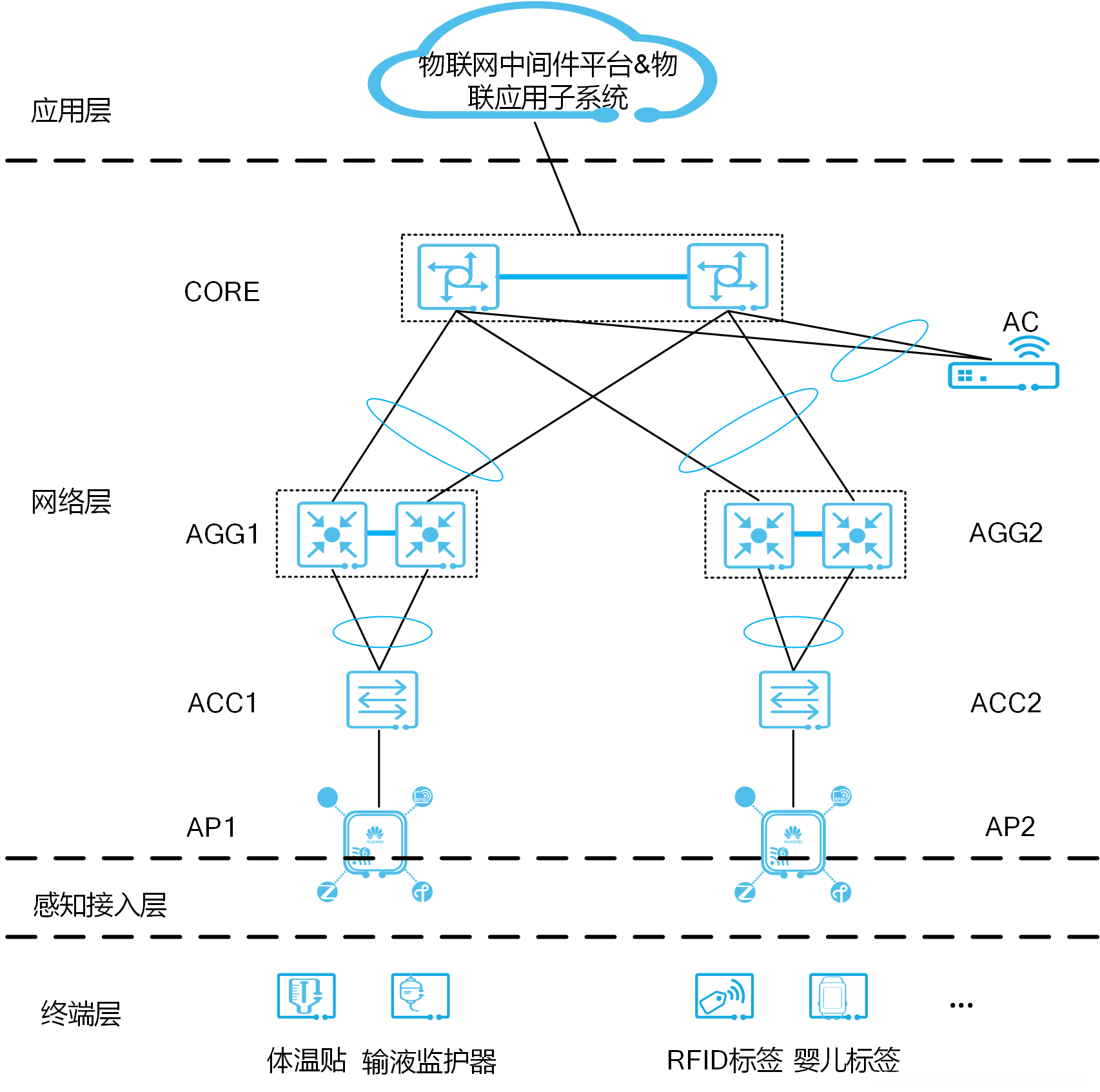

辅助医疗物联网的架构可以分为应用层、网络层、感知接入层、终端层四层，其网络架构如下图2-1所示。
图2-1 辅助医疗物联网架构
- 终端层用于辅助医疗物联网各业务场景的终端感知设备。本方案包含如下场景的终端设备：
- 输液监护场景：输液监护器。
- 人员定位场景：患者腕表、智能胸卡。
- 资产管理场景：RFID标签。
- 生命体征监护场景：体温贴。
- 医疗废弃物管理场景：手持机。
- 婴儿防盗场景：婴儿标签、母亲标签。
- 感知接入层
用于为非Wi-Fi类无线物联终端提供接入服务，涉及设备为IoT插卡，IoT插卡可以插卡形式安装在AP中，或以USB外置模块形式通过USB接口或USB延长线连接AP。在有物联需求的房间（如病房、急诊等）按需部署。
在医院走廊、大厅无线物联接入采用Wi-Fi 6标准的室内放装型AP（AirEngine5761-12），在医院办公室、病房无线物联接入采用Wi-Fi 6标准的面板型AP（AirEngine5761-12W），采用华为AirEngine 9700D-M1分布式Wi-Fi中心AP，作为医院病房的无线接入管理，用于管理远端单元（RU）。采用华为FutureMatrix S5735-L24P4X-A1作为医院感知接入层的接入交换机，负责AP接入，并可对AP提供PoE供电。采用华为AC6508无线接入控制器作为医院办公室、病房、走廊等AP的无线接入控制器，作为医院无线AP的管理点。
- 网络层
主要包括Wi-Fi 6 AP、AC、交换机等网络设备。网络层仅用于转发医疗物联网设备的报文数据。其网络部署建议如下：
* Wi-Fi 6 AP：部署在房间或走廊，在有物联需求的房间（如病房、急诊等）按需部署，实现房间内的Wi-Fi和物联终端接入。
* 接入交换机：一般部署在病区弱电井内，各楼层按需部署。可对Wi-Fi 6 AP提供POE+及以上的供电。推荐采用双链路上行至汇聚交换机。
* 汇聚交换机：一般部署在楼栋弱电机房中，各楼宇按需部署，原则上每栋楼部署两台，规模大的楼宇视情况增加。推荐双机堆叠部署。
* 核心交换机：一般部署在中心机房，用于全院物联网流量的交换。推荐双机堆叠部署。
* AC：一般部署在中心机房，旁挂核心交换机，用于整个物联网Wi-Fi 6 AP集中接入和管理。如医院无独立的DHCP服务器，可以考虑采用AC设备作为DHCP服务器。- 应用层
一般部署在数据中心机房，包括物联网中间件平台、物联网大数据平台以及各辅助物联应用系统，如婴儿防盗系统等，用于实现物联数据信息集成和物联应用。它们可以分别部署在单独的服务器，也可以部署在同一个服务器上。
