HCIA第四天笔记（路由器）

一、路由器

1. 转发原理：

当一个数据包到达路由器时，路由器会依据目标IP地址查询路由表。如果表中存在记录，则会无论怎样都按预设路径发送该数据包；否则则会丢弃该数据包。

    [a]display ip routing-table  ---- 查看路由表
    Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface
    192.168.1.0/24  Direct  0    0           D   192.168.1.1     GigabitEthernet
    0/0/0
    192.168.2.0/24  Direct  0    0           D   192.168.2.1     GigabitEthernet
    0/0/1









    AI写代码

• 协议标识符（Proto）标识了 routing entries 所代表的类型。
• 直连标识（DIrect）指定的目标 net segments 属于直连 net segments。
• 该 routing entry 的 priority 字段用于比较具有相同 destination net segments 的两个 routing entries，在此情况下会将具有更高 priority 的路径加入 router table。
• 其取值范围限定在 0 至 255 之间；数值越高，则该路径的执行顺序越靠后。
• 华为设备默认设置下静态 routing 的 priority 值为 60 分；而直连 routing 则被赋予权重 0。
• direct net segment：直接连接在 router 上生成的一个 net segment。
• NextHop：到达 destination net segment 下一经过 router 的入 interface 的 IP 地址。
• interface：流量从该 interface 输出到 router 的通道。

2. 直连路由的生成条件：1. 接口双UP；2. 接口必须配置IP地址

两个路由器之间的连接线路 ---- 核心传输通道 ---- 通常不会在核心传输通道上附加额外的网络设备

3. 路由器获取全网未知网段的路由信息：

1. 静态路由：由网管人员人工配置。
2. 动态路由：各路由器均运行相同协议后通过 router 之间的 communication 和 cooperation 生成 routing tables.

    [Huawei]ip route-static 192.168.3.0 255.255.255.0 192.168.2.2 ---- 添加静态路由
    有R就是递归查找





    AI写代码

    [Huawei]ip route-static 192.168.3.0 24 GigabitEthernet 0/0/1 192.168.2.2 ---- 添加静态路由，声明出口




    AI写代码

二、拓展配置

1. 负载均衡：

当路由器发送数据包至同一目的地，并通过几条相近的路由分支时，在具备相同或相近开销的情况下

2. 环回接口：

路由器配置的虚拟接口，一般用于虚拟实验，不受设备的限制。

3. 手工汇总：

当路由器支持多个连续的子网连接时，在所有这些网段都通过相同的下一跳进行汇总计算后，则只需编辑指向该汇总节点的所有路由。这样就实现了减少路由数量并提升转发效率的目标。

4. 路由黑洞：

当汇总中包含网络内实际不存在的网段时，可能会导致流量无法返回并造成链路资源的浪费；如果遇到缺省路由，则会导致循环出现。通过合理的子网划分和汇总操作，可以降低由于网络规划不当所带来的负面影响。

5. 缺省路由：

一条无明确目标的路由项。当本地所有路由均未被匹配时，则会尝试匹配缺省路由。

6. 空接口路由：

默认路由与路由黑洞相遇会导致循环。在黑洞路由器上设置一条目标网段为汇总网段指向空接口路由。

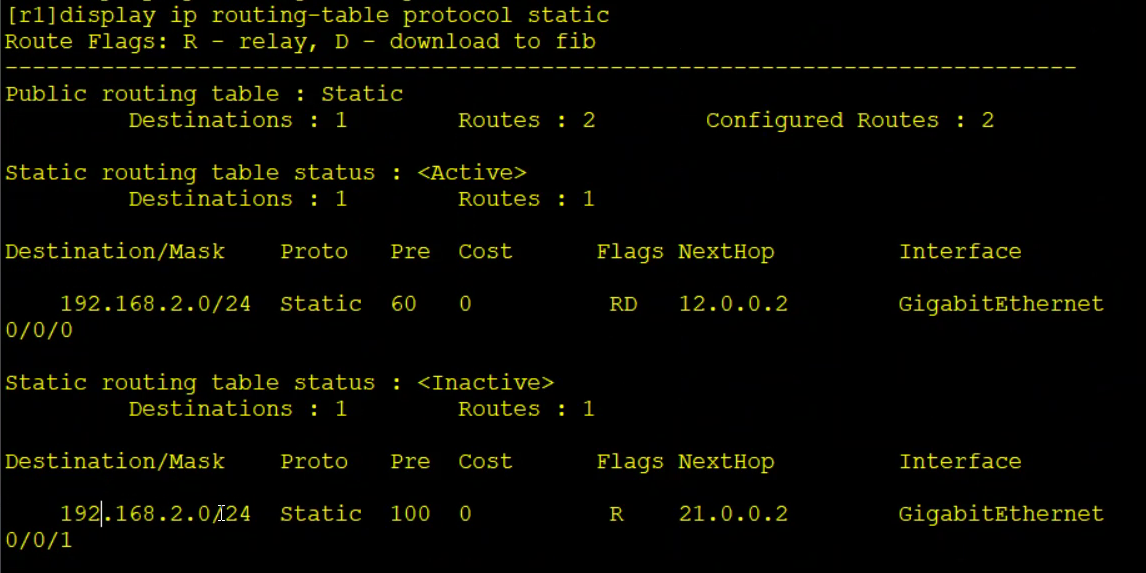

7. 浮动静态路由：

通过修改默认优先级，实现静态路由备份效果

查看是否添加成功
