一、基本概念
I2C 通讯协议(Inter－Integrated Circuit)是由 Philips 公司开发的一种简单、双向二线制同步串行总线， 只需要两根线即可在连接于总线上的器件之间传送信息。

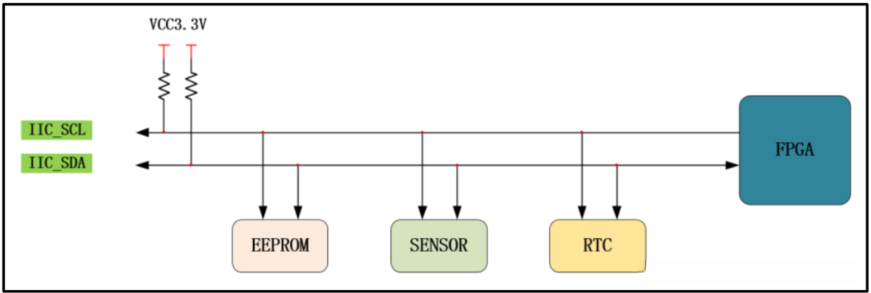

I2C 通讯设备之间的常用连接方式，如图所示。
它的物理层 有如下特点：
(1) 它是一个支持多设备的总线。“总线”指多个设备共用的信号线。在一个 I2C 通讯总线中，可连接多个 I2C 通讯设备，支持多个通讯主机及多个通讯从机。
(2) 一个 I2C 总线只使用两条总线线路，一条双向串行数据线(SDA) ，一条串行时钟线(SCL)。数据线即用来表示数据，时钟线用于数据收发同步。
(3) 每个连接到总线的设备都有一个独立的地址，主机可以利用这个地址进行不同设备之间访问。
(4) 总线通过上拉电阻接到电源。当 I2C 设备空闲时，会输出高阻态，而当所有设备都空闲，都输出高阻态时，由上拉电阻把总线拉成高电平。
(5) 多个主机同时使用总线时，为了防止数据冲突，会利用仲裁方式决定由哪个设备占用总线。
(6) 具有三种传输模式：标准模式传输速率为 100kbit/s ，快速模式为 400kbit/s ，高速模式下可达 3.4Mbit/s，但目前大多 I2C 设备尚不支持高速模式。
(7) 连接到相同总线的 IC 数量受到总线的最大电容 400pF 限制 。
想要使用FPGA进行I2C通信，我们首先要搞清楚它的协议时序，如下图所示。

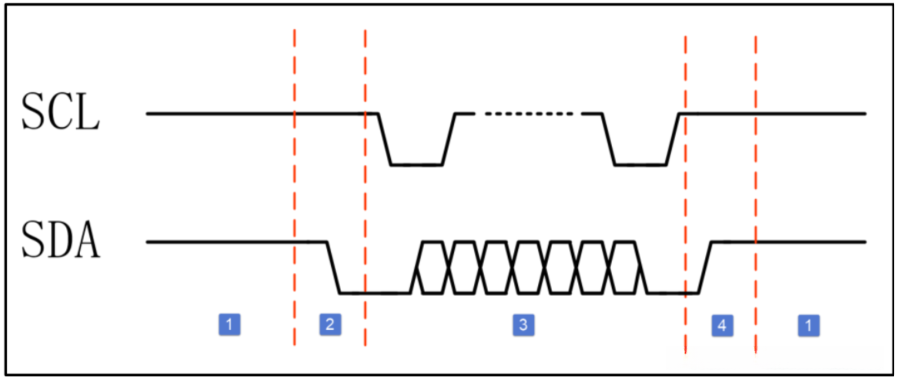

I2C协议整体时序大致可以分为4部分：
①空闲状态 ：在此状态下串口时钟信号 SCL 和串行数据信号 SDA 均保持高电平，此时无 I2C 设备工作。
②起始状态 ：SCL 依旧保持高电平时， SDA 出现由高电平转为低电平的下降沿，产生一个起始信号，此时与总线相连的所有 I2C 设备在检测到起始信号后，均跳出空闲状态，等待控制字节的输入。
③数据读/写状态 ：在该状态，可以进行数据读写操作，包括写入从设备地址、数据寄存地址、写入数据、读取数据...，具体时序如图所示。

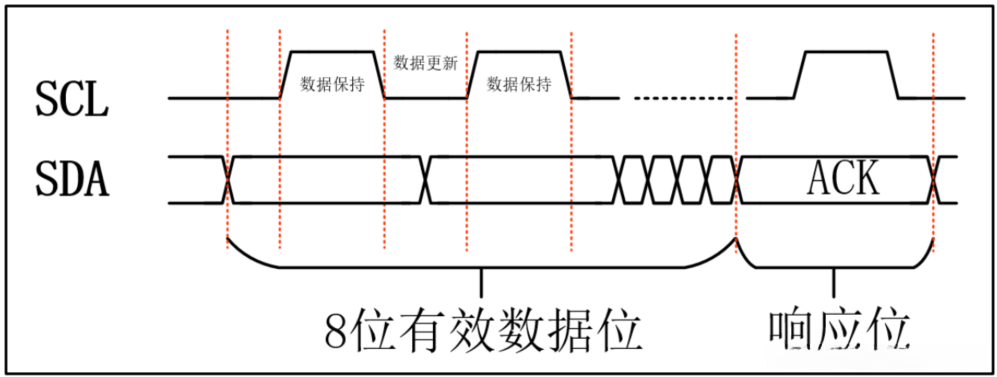

可以看到，在SCL为高电平时，SDA上的数据要保持不变，在SCL为低电平时，SDA上的数据可以发生变化，每次传送数据 8 bit为一组，每传送一组后等待响应位(一般为从设备提供)，然后传送下一组，再等响应位，等待全部传送完成后进入停止状态。
④停止状态 ：一次读/写完成后，进入停止状态，在SCL为高电平时，SDA产生一个上升沿，I2C总线转回空闲状态。
二、I2C读/写操作
前面了解了I2C协议的整体时序，下面详细讲解具体的读写操作。
首先讲解 I2C 写操作，由于一次写入数据量的不同， I2C 的写操作可分为单字节写操作和页写操作，在这里我们主要讲解单字节写操作。
整个阶段我们可以分为三部分：
①发送从设备地址(7bit)+写标志位(1bit)。
②发送数据寄存地址，如果数据寄存地址为单字节的话，就只有8bit，双字节的话为16bit，先发送高8位，再发送低8位。
③发送要写入的数据8bit，高位在前，低位在后。

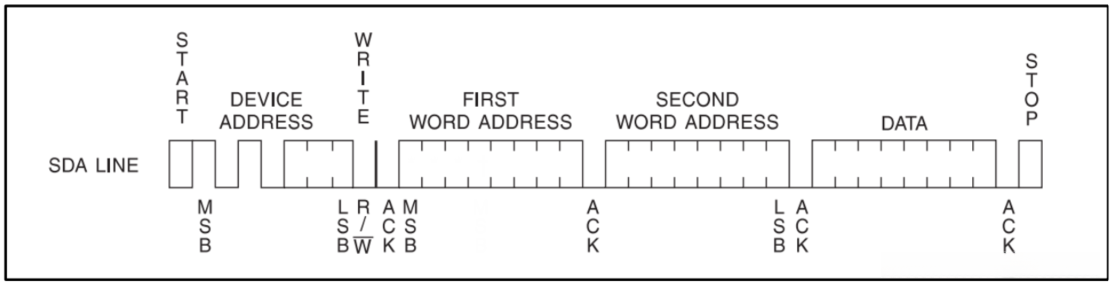

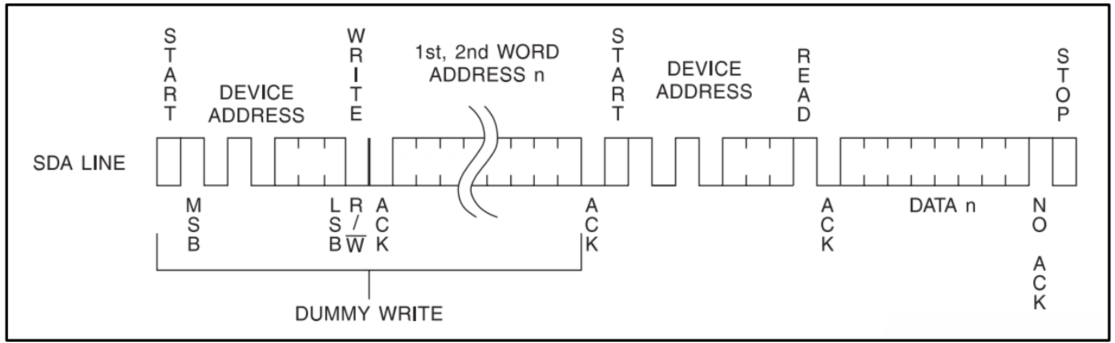

I2C读操作可以分为随机读操作和顺序读操作，这里我们主要讲解随机读操作，它的操作时序与写时序很相似，如图所示。
整个阶段我们可以分为四部分（或者说是2+2）：
①发送从设备地址(7bit)+写标志位(1bit)。
②发送数据寄存地址，如果数据寄存地址为单字节的话，就只有8bit，双字节的话为16bit，先发送高8位，再发送低8位。
③ 发送从设备地址(7bit)+读标志位(1bit)。
④读取数据8bit。
可以看到，读操作前两部分和写操作是完全相同的，需要注意 的有：
(1) 写操作有一个起始位和一个停止位，而读操作有两个起始位和一个停止位；
(2) 在读操作读取数据完成后，等待的响应位并不是从设备提供（从设备产生低电平），而是主设备主动拉高，然后进入停止状态。
三、思路整理

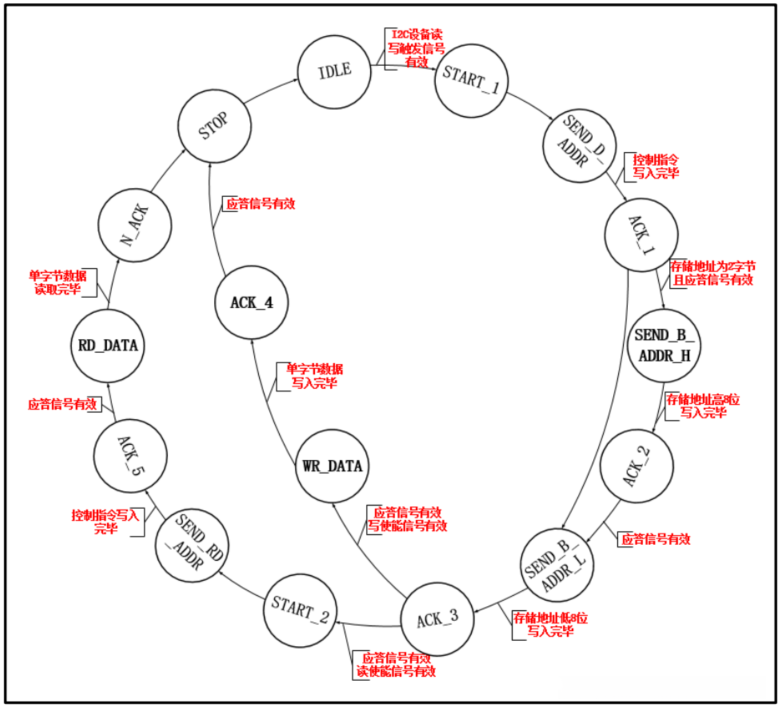

根据I2C协议的操作时序，我们可以使用状态机来很好地完成，如图所示。
除了必要的 i2c_scl 和 i2c_sda 端口，我们产生一个 i2c_clk 时钟信号，该信号时钟频率为i2c_scl 的4倍，这样我们就可以很方便的对 SCL 线和 SDA 线的时序进行控制。
编写 i2c_ctrl 模块来进行时序控制，如图所示。

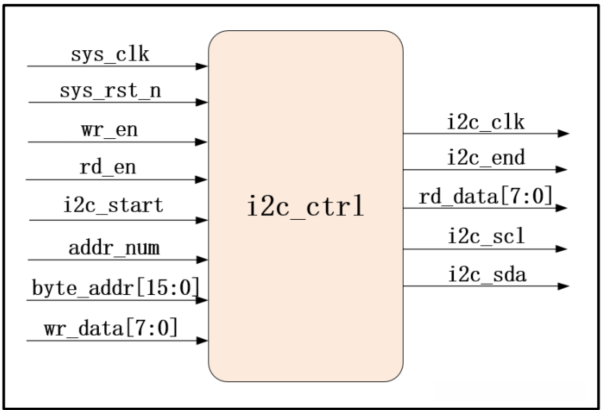

其端口说明如图所示。
四、Verilog程序编写
module i2c_ctrl
#(
parameter DEVICE_ADDR = 7'b1010_000 , //i2c设备地址
parameter SYS_CLK_FREQ = 26'd50_000_000 , //输入系统时钟频率
parameter SCL_FREQ = 18'd250_000 //i2c设备scl时钟频率
)
(
input wire clk , //输入系统时钟50MHZ
input wire rst , //复位，低电平有效
input wire i2c_start , //输入i2c触发信号
input wire wr_en , //输入写使能信号
input wire rd_en , //输入读使能信号
input wire [15:0] byte_addr , //输入i2c字节地址
input wire [7:0] wr_data , //输入i2c设备数据
input wire addr_num , //输入i2c字节地址字节数，0-单字节 1-两字节
output reg i2c_scl , //i2c时钟线
inout wire i2c_sda , //i2c数据线
output reg i2c_clk , //i2c驱动时钟
output wire i2c_end , //i2c一次读/写操作完成
output reg [7:0] rd_data //i2c读取数据
);
localparam I2C_CLK_CNT = (SYS_CLK_FREQ/SCL_FREQ) >> 2'd3; //i2c_clk时钟频率为i2c_scl的4倍
localparam IDLE = 4'd00, //空闲状态
START_1 = 4'd01, //i2c启动，准备写
SEND_D_ADDR = 4'D02, //发送写设备地址
ACK_1 = 4'D03, //等待响应
SEND_B_ADDR_H = 4'D04, //发送字节地址高8位
ACK_2 = 4'D05, //等待响应
SEND_B_ADDR_L = 4'D06, //发送字节地址低8位
ACK_3 = 4'D07, //等待响应
WR_DATA = 4'D08, //发送设备数据
ACK_4 = 4'D09, //等待响应
START_2 = 4'D10, //i2c启动，准备读
SEND_RD_ADDR = 4'D11, //发送读设备地址
ACK_5 = 4'D12, //等待响应
RD_DATA = 4'D13, //读取设备数据
N_ACK = 4'D14, //主设备拉高响应
STOP = 4'D15; //i2c停止
reg [3:0] state,next_state ;
reg [7:0] i2c_clk_cnt ;
reg [1:0] i2c_clk_num ;
wire clk_num_flag ;
reg [3:0] bit_cnt ;
reg ack ;
reg i2c_sda_out ;
reg [7:0] data_out ;
//i2c_clk_cnt:i2c工作频率计数
always@(posedge clk or negedge rst)
if(~rst)
i2c_clk_cnt <= 8'b0;
else if(i2c_clk_cnt == I2C_CLK_CNT - 1'd1)
i2c_clk_cnt <= 8'b0;
else
i2c_clk_cnt <= i2c_clk_cnt + 1'b1;
//i2c_clk:i2c工作频率
always@(posedge clk or negedge rst)
if(~rst)
i2c_clk <= 1'b0;
else if(i2c_clk_cnt == I2C_CLK_CNT - 1'd1)
i2c_clk <= ~i2c_clk;
//clk_num_flag:i2c_clk_num周期计数使能标志
assign clk_num_flag = (state == IDLE)?1'b0:1'b1;
//i2c_clk_num:i2c_clk周期计数
always@(posedge i2c_clk or negedge rst)
if(~rst)
i2c_clk_num <= 2'b0;
else if(i2c_clk_num == 2'd3)
i2c_clk_num <= 2'b0;
else if(clk_num_flag == 1'b1)
i2c_clk_num <= i2c_clk_num + 1'b1;
else
i2c_clk_num <= 2'b0;
//bit_cnt:bit计数
always@(posedge i2c_clk or negedge rst)
if(~rst)
bit_cnt <= 4'b0;
else if(bit_cnt == 4'd15)
bit_cnt <= 4'b0;
else if(state == SEND_D_ADDR || state == SEND_B_ADDR_H ||
state == SEND_B_ADDR_L || state == WR_DATA ||
state == SEND_RD_ADDR || state == RD_DATA)
if(i2c_clk_num == 2'd3)
bit_cnt <= bit_cnt + 1'b1;
else
bit_cnt <= bit_cnt;
else
bit_cnt <= 4'b0;
//state:现态转移
always@(posedge i2c_clk or negedge rst)
if(~rst)
state <= IDLE;
else
state <= next_state;
//next_state:次态改变
always@(*)
case(state)
IDLE : next_state = (i2c_start == 1'b1)?START_1:IDLE; //空闲状态
START_1 : next_state = (i2c_clk_num == 2'd3)?SEND_D_ADDR:START_1; //i2c启动，准备写
SEND_D_ADDR : next_state = ((bit_cnt == 'd7)&&(i2c_clk_num == 'd3))?ACK_1:SEND_D_ADDR; //发送写设备地址
ACK_1 : if((i2c_clk_num == 'd3) && (ack == 'd0)) //等待响应
if(addr_num == 'd1)
next_state = SEND_B_ADDR_H;
else
next_state = SEND_B_ADDR_L;
else
next_state = ACK_1;
SEND_B_ADDR_H : next_state = ((bit_cnt == 'd7)&&(i2c_clk_num == 'd3))?ACK_2:SEND_B_ADDR_H; //发送字节地址高8位
ACK_2 : next_state = ((i2c_clk_num == 'd3)&&(ack == 'd0))?SEND_B_ADDR_L:ACK_2; //等待响应
SEND_B_ADDR_L : next_state = ((bit_cnt == 'd7)&&(i2c_clk_num == 'd3))?ACK_3:SEND_B_ADDR_L; //发送字节地址低8位
ACK_3 : if((i2c_clk_num == 'd3) && (ack == 'd0)) //等待响应
if(wr_en == 'b1)
next_state = WR_DATA;
else if(rd_en == 'b1)
next_state = START_2;
else
next_state = ACK_3;
else
next_state = ACK_3;
WR_DATA : next_state = ((bit_cnt == 'd7)&&(i2c_clk_num == 'd3))?ACK_4:WR_DATA; //发送设备数据
ACK_4 : next_state = ((i2c_clk_num == 'd3)&&(ack == 'd0))?STOP:ACK_4; //等待响应
START_2 : next_state = (i2c_clk_num == 2'd3)?SEND_RD_ADDR:START_2; //i2c启动，准备读
SEND_RD_ADDR : next_state = ((bit_cnt == 'd7)&&(i2c_clk_num == 'd3))?ACK_5:SEND_RD_ADDR; //发送读设备地址
ACK_5 : next_state = ((i2c_clk_num == 'd3)&&(ack == 'd0))?RD_DATA:ACK_5; //等待响应
RD_DATA : next_state = ((bit_cnt == 'd7)&&(i2c_clk_num == 'd3))?N_ACK:RD_DATA; //读取设备数据
N_ACK : next_state = (i2c_clk_num == 'd3)?STOP:N_ACK; //主设备拉高响应
STOP : next_state = (i2c_clk_num == 'd3)?IDLE:STOP; //i2c停止
default : next_state = IDLE;
endcase
//data_out:输出数据缓存
always@(*)
case(state)
SEND_D_ADDR : data_out = {DEVICE_ADDR|3'b011,1'b0};
SEND_B_ADDR_H : data_out = byte_addr[15:8];
SEND_B_ADDR_L : data_out = byte_addr[7:0];
WR_DATA : data_out = wr_data;
SEND_RD_ADDR : data_out = {DEVICE_ADDR|3'b011,1'b1};
default : data_out = 8'b1;
endcase
//i2c_sda_out:i2c输出
always@(*)
case(state)
IDLE : i2c_sda_out <= 1'b1; //空闲状态
START_1 : i2c_sda_out <= (i2c_clk_num <= 'd1)?1'b1:1'b0; //i2c启动，准备写
SEND_D_ADDR : i2c_sda_out <= data_out['d7-bit_cnt]; //发送写设备地址
SEND_B_ADDR_H : i2c_sda_out <= data_out['d7-bit_cnt]; //发送字节地址高8位
SEND_B_ADDR_L : i2c_sda_out <= data_out['d7-bit_cnt]; //发送字节地址低8位
WR_DATA : i2c_sda_out <= data_out['d7-bit_cnt]; //发送设备数据
START_2 : i2c_sda_out <= (i2c_clk_num <= 'd1)?1'b1:1'b0; //i2c启动，准备读
SEND_RD_ADDR : i2c_sda_out <= data_out['d7-bit_cnt]; //发送读设备地址
N_ACK : i2c_sda_out <= 1'b1; //主设备拉高响应
STOP : i2c_sda_out <= (i2c_clk_num >='d2)?1'b1:1'b0; //i2c停止
default : i2c_sda_out <= 1'b1;
endcase
//ack:响应信号
always@(posedge i2c_clk or negedge rst)
if(~rst)
ack <= 1'b1;
else if(state == ACK_1 || state == ACK_2 || state == ACK_3
|| state == ACK_4 || state == ACK_5)
ack <= i2c_sda;
else
ack <= 1'b1;
//i2c_sda
assign i2c_sda = (state == ACK_1 || state == ACK_2 || state == ACK_3 || state == ACK_4 ||
state == ACK_5 || state == RD_DATA)?1'bz:i2c_sda_out;
//i2c_scl
always@(posedge i2c_clk or negedge rst)
if(~rst)
i2c_scl <= 1'b1;
else if(state != IDLE && state != STOP)
if(i2c_clk_num == 'd0 || i2c_clk_num == 'd1)
i2c_scl <= 1'b1;
else
i2c_scl <= 1'b0;
else
i2c_scl <= 1'b1;
//rd_data:i2c读取数据输出
always@(posedge i2c_clk or negedge rst)
if(~rst)
rd_data <= 8'b0;
else if(i2c_clk_num == 'd1 && state == RD_DATA)
rd_data['d7-bit_cnt] <= i2c_sda;
else
rd_data <= rd_data;
//i2c_end:一次读/写完成
assign i2c_end = (state == STOP)?1'b1:1'b0;
endmodule五、Testbench编写
`timescale 1ns/1ns
3. module tb_i2c_ctrl
();
reg clk ; //输入系统时钟50MHZ
reg rst ; //复位，低电平有效
reg i2c_start ; //输入i2c触发信号
reg wr_en ; //输入写使能信号
reg rd_en ; //输入读使能信号
reg [15:0] byte_addr ; //输入i2c字节地址
reg [7:0] wr_data ; //输入i2c设备数据
reg addr_num ; //输入i2c字节地址字节数，0-单字节 1-两字节
wire i2c_scl ; //i2c时钟线
tri i2c_sda ; //i2c数据线
wire i2c_clk ; //i2c驱动时钟
wire i2c_end ; //i2c一次读/写操作完成
wire [7:0] rd_data ; //i2c读取数据
reg i2c_sda_in ;
initial
begin
clk <= 1'b1;
rst <= 1'b0;
i2c_start <= 1'b0;
wr_en <= 1'b0;
rd_en <= 1'b0;
byte_addr <= 16'b0;
wr_data <= 8'b0;
addr_num <= 1'b0;
i2c_sda_in <= 1'bz;
#40;
rst<= 1'b1;
#40;
i2c_start <= 1'b1;
wr_en <= 1'b1;
byte_addr <= 16'b1000_0100_0010_0001;
wr_data <= 8'b1010_1010;
addr_num <= 1'b1;
#600;
i2c_start <= 1'b0;
#35860; //SEND_D_ADDR
i2c_sda_in <= 1'b0;
#4000;
i2c_sda_in <= 1'bz;
#32000; //SEND_B_ADDR_H
i2c_sda_in <= 1'b0;
#4000;
i2c_sda_in <= 1'bz;
#32000; //SEND_B_ADDR_L
i2c_sda_in <= 1'b0;
#4000;
i2c_sda_in <= 1'bz;
#32000; //WR_DATA
i2c_sda_in <= 1'b0;
#4000;
i2c_sda_in <= 1'bz; //STOP
#32000;
#500;
i2c_start <= 1'b1;
wr_en <= 1'b0;
rd_en <= 1'b1;
#600;
i2c_start <= 1'b0;
#35900; //SEND_D_ADDR
i2c_sda_in <= 1'b0;
#4000;
i2c_sda_in <= 1'bz;
#32000; //SEND_B_ADDR_H
i2c_sda_in <= 1'b0;
#4000;
i2c_sda_in <= 1'bz;
#32000; //SEND_B_ADDR_L
i2c_sda_in <= 1'b0;
#4000;
i2c_sda_in <= 1'bz;
#36000; //SEND_RD_ADDR
i2c_sda_in <= 1'b0;
#4000;
i2c_sda_in <= 1'b0;
#4000; //RD_DATA
i2c_sda_in <= 1'b1;
#4000; //RD_DATA
i2c_sda_in <= 1'b0;
#4000; //RD_DATA
i2c_sda_in <= 1'b1;
#4000; //RD_DATA
i2c_sda_in <= 1'b0;
#4000; //RD_DATA
i2c_sda_in <= 1'b1;
#4000; //RD_DATA
i2c_sda_in <= 1'b0;
#4000; //RD_DATA
i2c_sda_in <= 1'b1;
#4000; //RD_DATA
i2c_sda_in <= 1'bz;
#4000; //N_ACK
//STOP
end
always #10 clk = ~clk;
assign i2c_sda = i2c_sda_in;
i2c_ctrl
#(
7'b1010_000 , //i2c设备地址
26'd50_000_000 , //输入系统时钟频率
18'd250_000 //i2c设备scl时钟频率
)
i2c_ctrl_inst
(
clk , //输入系统时钟50MHZ
rst , //复位，低电平有效
i2c_start , //输入i2c触发信号
wr_en , //输入写使能信号
rd_en , //输入读使能信号
byte_addr , //输入i2c字节地址
wr_data , //输入i2c设备数据
addr_num , //输入i2c字节地址字节数，0-单字节 1-两字节
i2c_scl , //i2c时钟线
i2c_sda , //i2c数据线
i2c_clk , //i2c驱动时钟
i2c_end , //i2c一次读/写操作完成
rd_data //i2c读取数据
);
endmodule六、Modelsim仿真
在仿真中，我们的仿真顺序是先写操作，后读操作。
仿真中，写操作的一些参数：
设备地址+写标志位 = 1010_0110
byte_addr = 0x8421 ---> 1000_0100_0010_0001
wr_data = 0xaa ---> 1010_1010
读操作的参数：
设备地址+读标志位 = 1010_0111
i2c_sda = 0101_0101 ---> 0x55

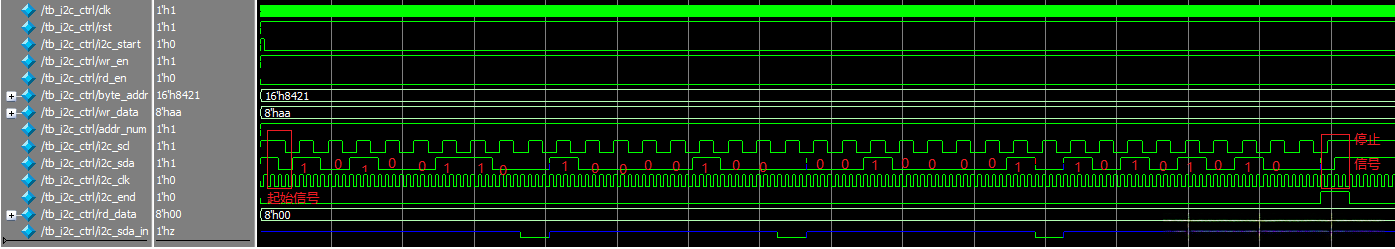

仿真结果如图所示。

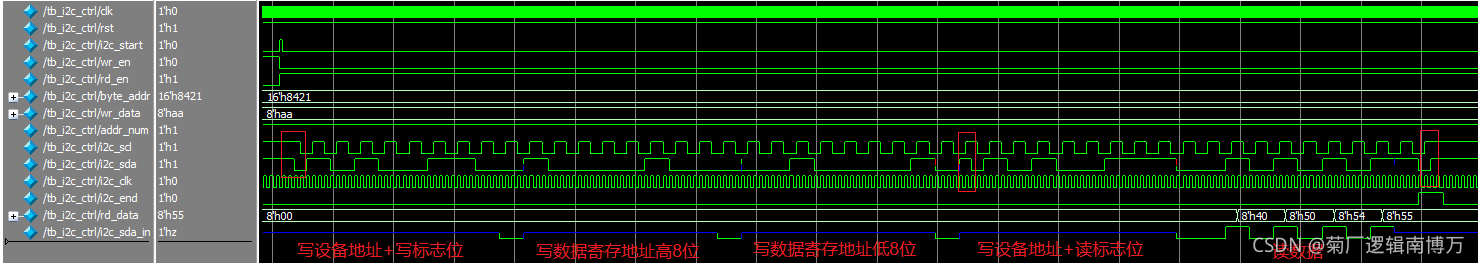

放大来看，写操作如图所示。

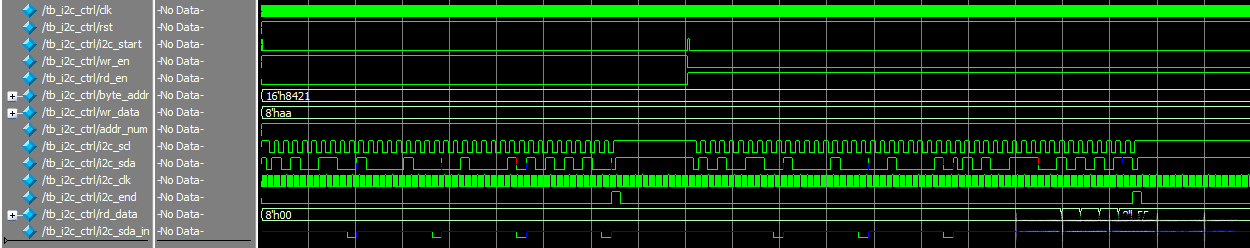

读操作如图所示。
从仿真效果来看，与我们之前设想的一样，实验成功。
参考资料：《FPGA Verilog开发实战指南——基于Altera EP4CE10》
