LSM-Tree（Log-Structured Merge-Tree）详解
1. 什么是 LSM-Tree？
LSM-Tree（Log-Structured Merge-Tree）是一种以 writes as optimization 为特征的设计的存储架构，在各种 NoSQL 数据库系统中得到了广泛应用（如 LevelDB、RocksDB、HBase、Cassandra 等系统）。
它的核心思想是：
- 在执行追加操作时，在内存中完成数据 writes（Write）到临时存储区域 MemTable 中。
- 当内存中的数据达到饱和状态后，在磁盘上按批导入这些数据并形成组织良好的排序表 SSTable。
- 定期执行归并操作以整合数据流，并通过减少查询时的数据读取频率来降低整体性能消耗。
2. LSM-Tree 的关键特性
| 关键特性 | 说明 |
|---|---|
| 写优化 | 追加写+批量刷盘，减少磁盘随机写 |
| 分层存储 | 数据先存内存（MemTable），后存磁盘（SSTable） |
| 合并机制 | 通过 Compaction 减少数据碎片，提高查询效率 |
| 读放大 | 读取时可能需遍历多个 SSTable |
| 写放大 | Compaction 会导致额外的写入 |
| 空间放大 | 多层存储数据，需要额外的磁盘空间 |

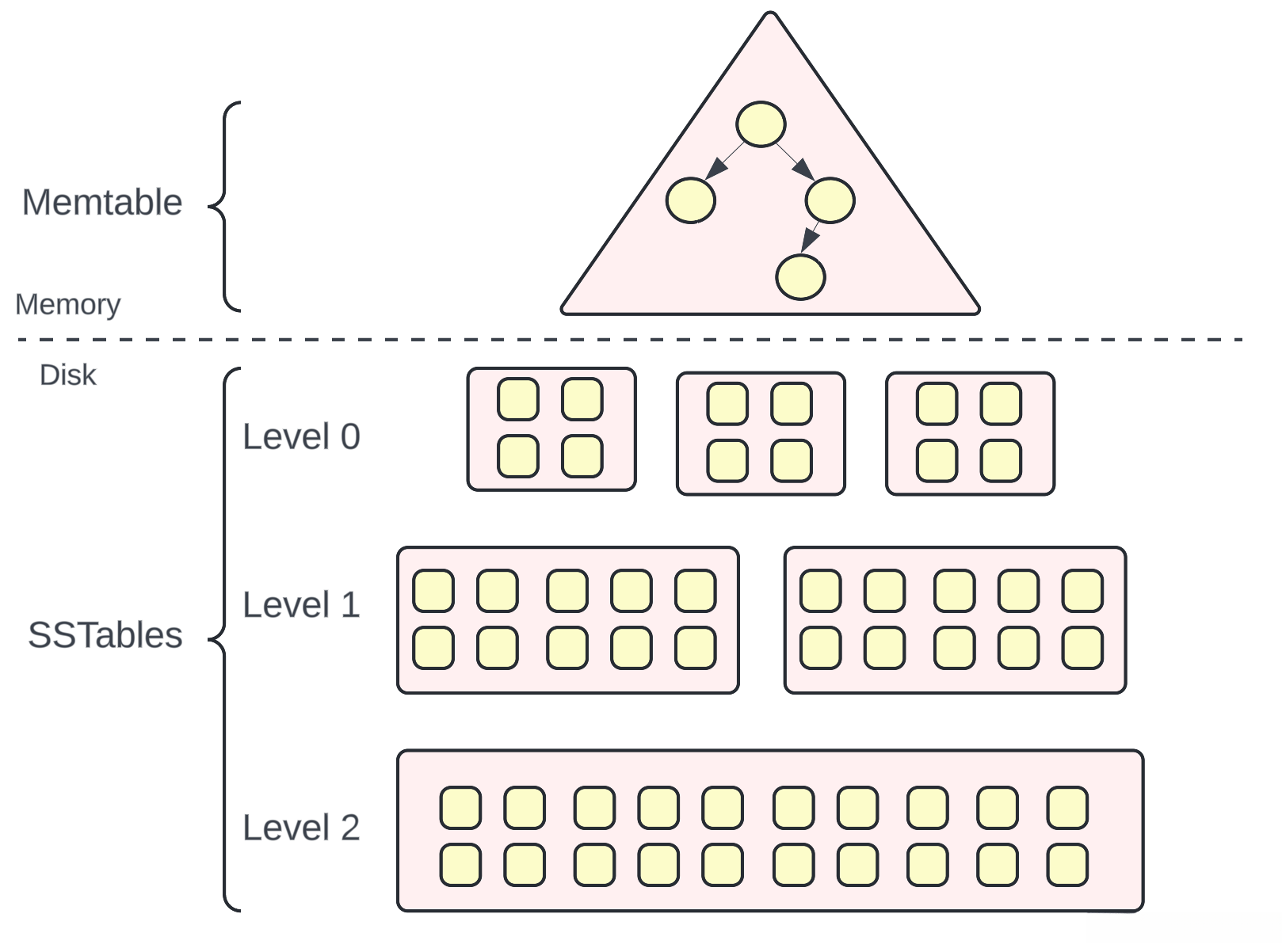

3. LSM-Tree 的核心结构
LSM-Tree 由多个层级组成：
- MemTable（内存表） ：数据首先被加载至内存中（通常采用跳表结构 SkipList）。
- Immutable MemTable（不可变内存表） ：当 MemTable 容量饱和时，则会切换为只读模式，并等待数据归档至磁盘。
- SSTable（磁盘表） ：其磁盘存储的数据按层级组织（如L0, L1, L2等），这种组织方式有助于提升存储效率。
- WAL（Write-Ahead Log） ：这种日志机制旨在确保数据持久保存，并防止因系统故障而导致的数据丢失。
4. LSM-Tree 的操作
4.1 写入
- 数据被存储至MemTable（一种基于有序键值存储的索引结构）
- 通过WAL记录日志系统来维护数据持久性
- 当MemTable达到满载状态时，则会被转换为Immutable MemTable形式
- 系统会自动将Immutable MemTable格式的数据同步至SSDB存储层
- 定期对SSTable进行合并操作以优化查询性能
4.2 读取
首先调用 MemTable 对象进行数据获取。
若未找到结果，则转而调用 Immutable MemTable 对象。
仍然未找到结果时，则调用不同层级的 SSTable 对象。
当遇到大量 SSTable 时，请使用 Bloom Filter 进行快速筛选。
4.3 删除
- 软删除（Tombstone）：在操作过程中添加一个 '删除标记' ，之后在查询时会跳过该记录。
- Compaction 期间彻底删除：在数据清理阶段对所有冗余数据进行完整清除。
4.4 合并（Compaction）
Compaction 机制优化查询：
- L0（最新） → L1（稍旧） → L2（更旧）
- 从最新的版本到稍旧的版本再到更旧的版本
- 合并去重以进一步优化数据存储效率
- 通过合并去重技术减少SSTable的数量
- 避免查询时跨层查找过多 SSTable
- 防止在查询过程中涉及过多SSTable
5. LSM-Tree 主要考点
在系统设计面试中，LSM-Tree 主要涉及：
- 数据写入优化
-
- 为什么 LSM-Tree 适合高写入场景？
- 追加写 vs. 随机写
- 查询性能优化
-
通过什么方法来降低读取放大的程度？
-
如何实现Bloom Filter来过滤SSTable？
-
如何通过索引来提高查询速度？
- 合并策略（Compaction）
Size-Tiered与Level-Tiered compaction的主要区别是什么？compaction 对性能的影响体现在哪些方面？
- 存储优化
-
- 如何控制 LSM-Tree 的磁盘占用？
- 如何设计数据删除机制？
- 应用场景
-
- LSM-树主要用于哪类数据库系统（如HBase、RocksDB及LevelDB）？
- MySQL选择B+树的原因主要是基于其高效的范围查询支持；而HBase则采用Log Structured Merge Tree（LSM-树）以优化其高效的插入性能。
6. LSM-Tree 的典型应用
| 数据库 / 系统 | 用途 |
|---|---|
| Google Bigtable | 采用 LSM-Tree 存储结构 |
| HBase | 底层基于 LSM-Tree 设计 |
| LevelDB / RocksDB | Key-Value 存储，优化写入 |
| Cassandra | NoSQL 数据库，适合高吞吐写入 |
| ElasticSearch | 倒排索引存储优化 |
7. LSM-Tree vs. B+Tree
| 特性 | LSM-Tree | B+Tree |
|---|---|---|
| 写入速度 | 高（追加写） | 低（磁盘随机写） |
| 读取速度 | 低（读放大） | 高（树状索引） |
| 存储结构 | 有序 SSTable | B+Tree 结构 |
| 索引机制 | Bloom Filter + 索引 | 叶子节点索引 |
| 适用场景 | 高吞吐写入（HBase, RocksDB） | 事务型数据库（MySQL） |
8. 典型问题
💡****为什么 LSM-Tree 适合写密集型场景？
- 追加写（Append-Only），避免磁盘随机写
- 批量刷盘，降低 IOPS
💡****读放大问题如何优化？
- Bloom Filter 筛除非相关SSTables
- 索引精简方案采用稀疏索引/防抖机制
- 高频数据块缓存机制实现Block Cache功能
💡****Compaction 为什么会影响性能？
- Compaction 被触发时，磁盘 I/O 的使用量上升
- 可能会影响查询响应时间
- 具体来说，可能需要进行优化调整（包括 Size-Tiered 和 Level-Tiered 策略的具体对比分析）
💡****如何降低 LSM-Tree 的存储放大？
- 调整 Compaction 频率
- 增加数据压缩
9. 总结
✅ 适用于高 writes 情境（如 HBase、RocksDB 和 Cassandra 等）
✅ 通过执行追加操作与批量刷新处理以降低随机 write 的频率
✅ 读放大的问题通常需要借助 Bloom Filter 来解决
✅ Compaction 是一种关键的技术手段，在设计分布式存储系统时需要特别注意其对性能的影响
✅ 相比 B+Tree 结构来说，则更适合用于 NoSQL 数据库以及流式处理系统的架构设计
