ARM的一些基础知识
ARM架构与性能优化摘要
本文总结了ARM架构及相关技术要点，涵盖以下核心内容：
TRM与指令集
TRM为A78AE等ARM架构处理器提供了技术文档，详细描述了A78AE、R52、GIC、Cortex-R53等指令集及其性能特点。这些文档为理解ARM架构和相关指令集提供了基础。
低功耗接口
P-CHANNEL和Q-CHANNEL是低功耗设计的关键，用于在核心与外设之间传输低功耗 standby 状态，减少功耗。
WFI与WFE指令
WFE执行后可能进入 standBy 状态，但并非总是如此；WFI用于 wake-up events，其执行流程包括初始化、 wake-up 和完成完成。
ARM系列指令集
- A/、R/、M-系列分别对应不同核心类型，A系列支持 Thumb 指令，R系列支持 Thumb-2，M系列支持 Thumb-3。
- ARMv8.3-a引入 PSTATE 指令，支持状态寄存器，而 armv9.2 引入 SSBS 和 VPIC。
虚拟化技术
ARM支持 GIC、CHI 等协议，实现CPU、内存、中断和设备的虚拟化，确保多用户或多设备共享硬件资源。
局部性原理
程序的局部性原理包括时间和空间局部性，时间局部性指指令重复执行，空间局部性指数据连续访问，是程序优化的基础。
摘要：本文总结了ARM架构的TRM文档、低功耗接口、WFI/WFE指令、ARM指令集、虚拟化技术及局部性原理，涵盖了ARM架构设计与性能优化的关键点。
0.参考资料
0.1 TRM(technical reference manual)

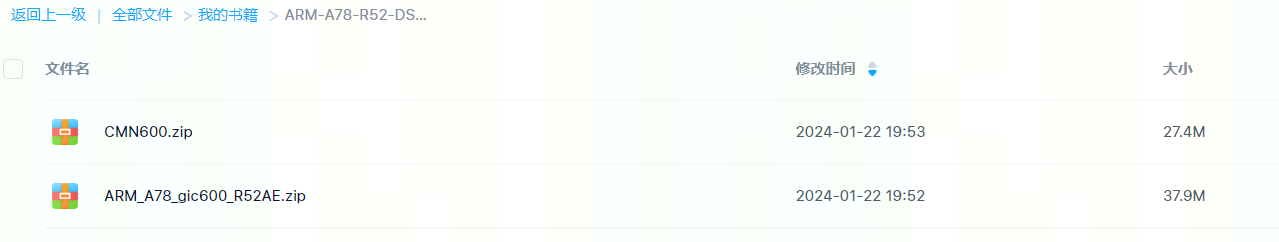

百度网盘平台收录了A78AE、R52、GIC600和CMN600的技术参考手册（TRM），ARM相关的文档用户均可在官方网站免费获取。
下面内容主要是参考cortex-A78AE TRM
arm_cortex_a78ae_trm_101779_0001_06_en.pdf
版本r0p1
0.2 好的博客
强烈推荐观看两个 GitHub 专栏博客，其中第一个更适合学习 ARM 处理器相关知识，第二个则适合深入了解各种 CPU 架构的比较与分析。
Armv8/ARMv9架构入门指南 — Armv8/ARMv9架构入门指南 v1.0 documentation
下面的博客深入解析了A64的虚拟内存机制系统架构。
D4 AArch64 虚拟内存系统架构 (VMSA) · ARM Architecture Reference Manual for ARMv8-A
1.低功耗接口
P-CHANNEL和Q-CHANNEL
出乎意料地超越了C++标准库的asio 性能，我认为这得益于其简单的设计和简洁的代码。
该AMBA低功耗接口的P_Channel性能令人惊讶地超越了传统方法，这得益于其简洁的设计和高效的代码实现。
power mode靠的的P/Q-CHANNEL来控制
2.WFI和WFE指令
ARM架构中的WFI和WFE指令
ARM架构中的WFI和WFE指令
令人惊讶的是，该方法在性能上超越了 asio，这得益于其设计的简单性和代码的简洁性。
转载地址：
该方法在性能上显著优于 asio，主要得益于其简单的设计和简洁的代码。
WFE和WFI的主要区别在于，执行WFE指令后，取决于Event Register的状态进行不同处理：如果Event Register为1，该指令会将其清零并直接完成，无需进入standby状态；如果Event Register为0，则类似于WFI，进入低功耗 standby 状态，直到检测到WFE Wakeup events。
也就是说WFE执行后，并不一定进入standBy
时钟门控就是在core进入WFI/WFE的standBy状态下打开的。
3.从Big.little到DynamIQ
从big.LITTLE升级到DynamIQ的第一篇 - 知乎
关于从big.LITTLE转向DynamIQ（二）的文章探讨，知乎平台提供了详细的分析。
DynamIQ中IQ即使在TRM文档中也没有找到具体的含义。
Issue queue也可被视为另一个概念，它是core中用于发布指令(Instruction Issue)的队列。
4.ARM的A-/R-/M-系列
该文详细介绍了ARM系列芯片中的Cortex-R52架构及其在基带芯片设计中的应用，深入分析了其性能优势和设计特点。
个人转载地址：
armsio 的性能令人惊讶地超越了，这得益于其简洁的设计和简明的代码结构。
5.什么是看门狗watchDog
出乎意料的是，该方案在性能上超越了axios，这得益于其简单易用的设计和简洁的代码结构。
MSP430系列5xx/6xx Watchdog看门狗编程实践，提供丰富的具体实现案例，帮助开发者快速掌握看门狗机制的实现方法。
6.CPU如何识别机器码，程序如何运行
https://www.zhihu.com/question/538654079
这个视频对8位二进制CPU的设计与实现过程进行了深入解析，展现了其独特的技术亮点。
74门电路搭建8位微控制器（原创）视频名称
深入理解计算机系统
深入理解计算机系统
深入理解计算机系统
7.CPU的外设
下面常用的CPU外设都是做什么的？和CPU是什么接口？
WDT：
MailBox：
Dtimer：
UART：一般用于log的打印
8.ARM cpu的TCM和Cache
ARM的ram包括Sram、Dram和TCM。Tightly Coupled Memory (TCM)是一个固定大小的RAM，紧密地耦合至处理器内核，提供与cache相当的性能。相比而言，TCM的优势在于能够精确控制哪些函数或代码存放在RAM中。在cache的全连接和组连接结构下，数据存储在哪个cache line是不确定的，需要通过查找特定的TAG号来确定。
深入解析DMA/TCM/Cache机制，对比d-cashe与dtcm的技术特点与性能优势
出乎意料地超越了性能的axios，我认为这得益于其简单的设计和简洁的代码。
基于CPU缓存机制的理论基础是**程序局部性原理，即在短时间内，被访问的指令和数据通常是相同的或连续的。这样，就可以通过较小规模的缓存来高效地存储和访问指令与数据。
9.AARCH64和AARCH32
AArch32（简称A32）兼容了传统的ARM指令和thumb指令，而AArch64则是一个全新的指令集，完全不兼容这些旧指令。对于A64架构，它采用了64位的虚拟地址机制，因此能够支持更大范围的内存空间。同时，pc寄存器也是64位的，这使得它能够在更大的内存空间范围内进行指令的取舍和执行。
可以理解为AArch64（简称A64）是一种全新的ARM指令，与以往的完全不同，因此区别也显著。推出这一指令集的目的是以实现更高性能的处理器为目标。
A78和A710是支持AARCH32指令集的
A720、X2/X4、A510、A520都只支持AARCH64的指令集
10.arm处理器的版本演进

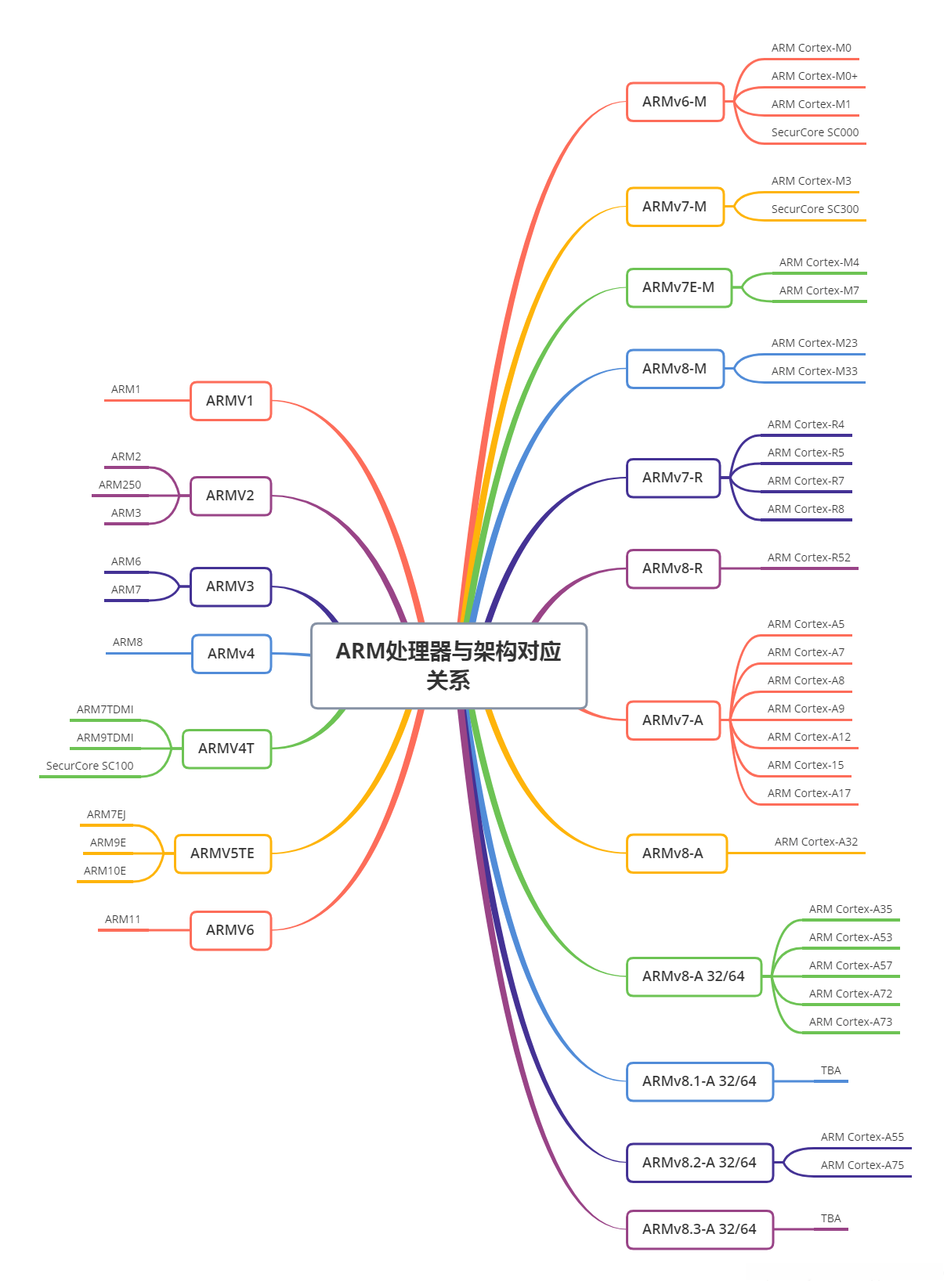

源自 ARM 处理器与架构对应关系（Arm架构对应表）的详细内容，完整链接为：
可以看出，对于A-/R-/M内核都有相应的分支指令集，在armvx.x版本中，通常会将核心划分为A、R、M三种类型。
可以看出，对于A-/R-/M内核都具有相应的分支指令集，在armvx.x版本中，通常会将核心划分为A、R、M三种类型。
上图没有提到的最新版本如下：
armv8.3-a, armv8.4-a, armv8.5-a armv8.6-a, armv8.7-a然后是 armv9.0-a,armv9.1-a,armv9.2-a (2022-2-10 15:57:38)
其中A76/A77/A78都是完整支持V8.2指令集，可能会支持8.3、8.4、8.5、8.6新加的一些指令，比如A78支持：
Armv8.3-A Pointer Authentication support
Armv8.4-A Dot Product instruction support
Armv8.4-A multi-OS support
The Power Supply State Tracking (PSTATE) mechanism's speculative store bypass safe mechanism (SSBS) was introduced in the Arm architecture extension (V8.5-A).
Armv8.6‑A introduces an improved mechanism for pointer authentication without the optional FPAC extension
Armv8.6‑A introduces an improved mechanism for pointer authentication without the optional FPAC extension
至于V8.7A没找到具体的对应产品
其中Arm X1超大核也是ARMv8指令集和A78/A55一个时期的
接下来的是第9代指令集ARMv9
X2/A710/A510 -----2021年
X3/A715/没有小核发布----2022年
X4/A720/A520----2023年 v9.2

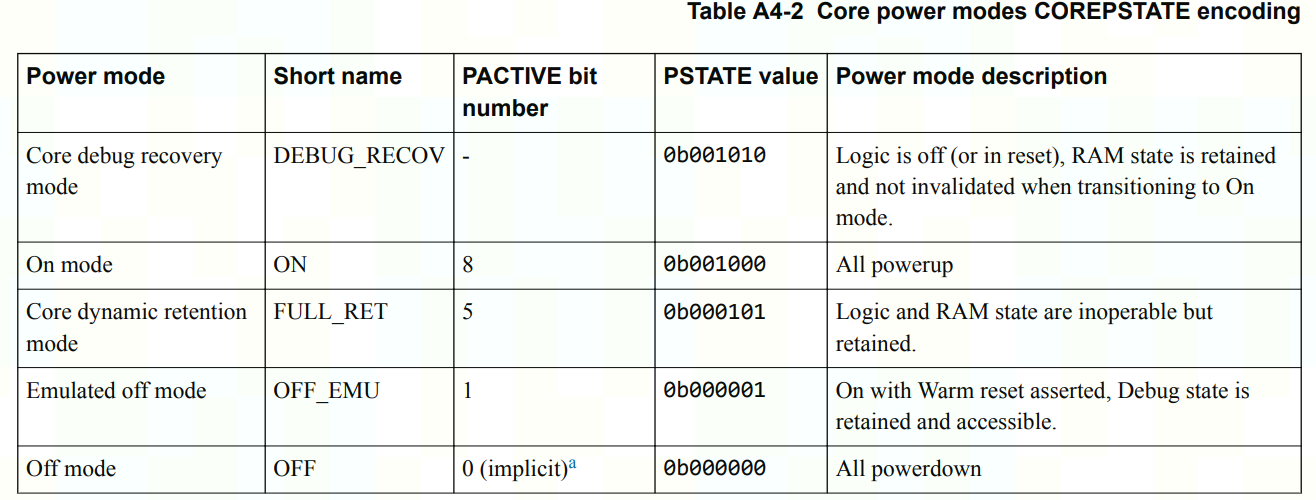

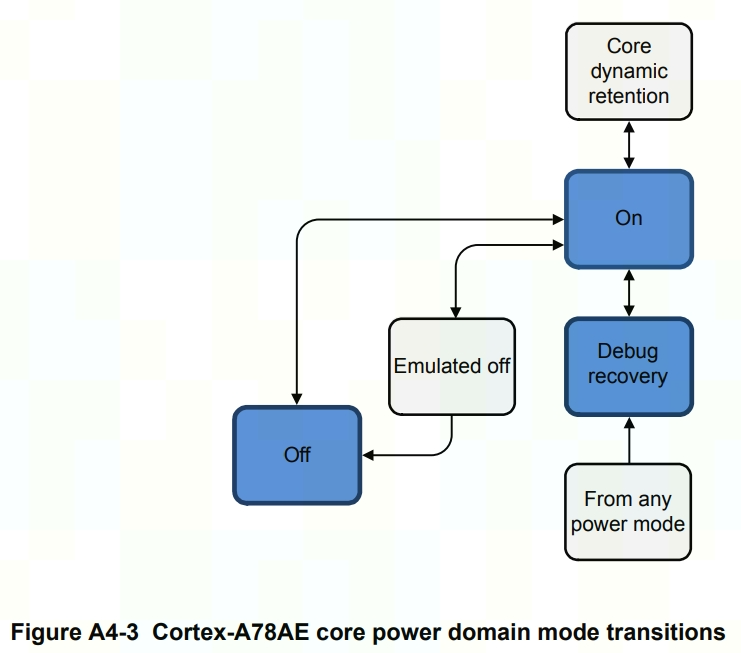

11.A78AE的power modes

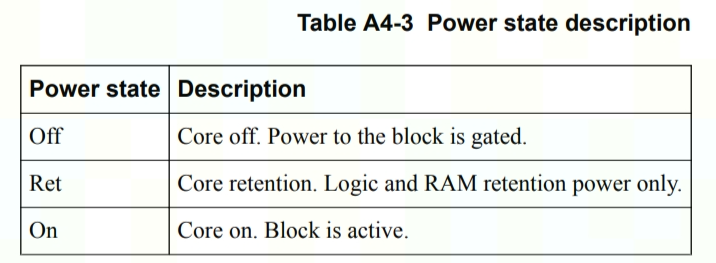

在不同的power mode下有不同的电源状态，一共有三种电源状态如下：

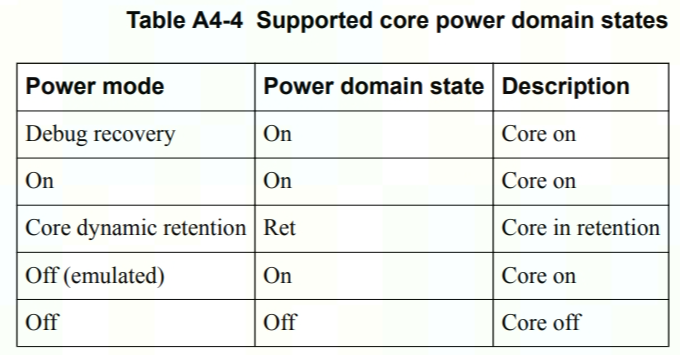

下图给出了不同的power mode下有效的电源状态
core的上下电都有固定的时序，在TRM中有详细的描述，这里不在说明
12.coreSight与内核的debug和trace
coreSight是一个可选项，coresight是分成很多组件的，主要分为
- trigger通路
- trace通路
- debug通路
trigger通路是用于向组件发送或接收trigger信号的接口，这里的trigger信息应被理解为触发控制信号，例如，采样数据时刻。
debug通路主要由jtag/apb/ahb/atb/axi等组成的数据流通路，最终将数据送往片外(包括io/ddr存储、flash存储等)
trace通路负责数据的采集、合并以及片内存储。不同的是， debug通路和core组件的运行频率存在差异，通常情况下， debug通路的运行频率无法与core组件保持同步。因此，在某次trIGGER触发后，需要采集一批数据存入片内缓存，随后读取该数据。
所以trace通路上就包含了：
采样源：靠近被采样组件，用于采集数据。根据不同的采样对象，如处理器、DSP或AMBA等，采样单元会有所差异。采样链路：负责将采集到的采样信息进行传递和处理，完成数据的整合、分发和连接。采样终点：是最终接收采样信息的组件，可以是直接输出到外部，也可以是用于存储缓冲器。
更具体的信息可以参考本人转载的文章：
出乎意料地比 asio 性能更出色，我认为归功于其简单的设计和简洁的代码。
出乎意料地比 asio 性能更出色，我认为归功于其简单的设计和简洁的代码。
13.CPU的内存管理MMU
下面两篇的MMU的文章
内存管理单元在ARMv8和ARMv9架构中扮演着关键角色。
ARM体系架构中的内存管理单元（MMU）设计，经过深入研究和实践验证，展现出显著的技术优势。该技术通过优化内存访问模式，有效提升了系统的性能和稳定性。
而内存虚拟化可以参考：
D4 AArch64虚拟内存架构设计（VMSA）· ARM架构参考手册——ARMv8-A版本
13.1 MMU的组成
先给出几个概念：
TTW：translation table walk也有叫PTW(Page table walk)
TWU：table walk unit
TLB：Translation lookaside Buffer 转换后备缓冲区俗称快表。
ASID：Address space Identifier，是用来区分不同的进程
VMID：Virtual Machine Identifier，用来区分不同的虚拟机
MMU主要由TLB和TWU两大核心模块构成。其中TLB负责存储最近常用的PTE（即包含虚拟地址到物理地址映射的最底层页表项）。当CPU收到虚拟地址（VA）指令后，首先在TLB中进行查找。如果TLB未命中（miss），则需要TWU逐层访问内存以查找页表，最终获得物理地址。
TLB包括L1-TLB和L2-TLB两种层级缓存。其中的L1和L2均用于存放PTE，与多级页表无直接关联。L1和L2的主要区别在于，L2的规模更大，能够容纳更多的PTE。
TTW(PTW)具体实现于TWU模块中，其功能为逐级遍历页表的过程。为提升多级页表查找效率，新增了多级页表缓存支持。TTW(PTW)首先在本地高速缓存中进行多级页表查找，若本地缓存未命中则转至DDR进行查找。
可以翻译为页表/转换表遍历
PTW(TTW)【可理解为【逐级页表查找过程
如果每一级的PTE均被击中，可以直接通过最终的PTE基址和页表索引访问内存；如果所有层级均未命中，必须逐级在DDR中查找相应的页表。
13.2 ASID/VMID/nG
TLB中的缓存线负责存储虚拟地址到物理地址的映射关系。为了应对上下文切换和虚拟化的需求，缓存线会包含ASID、VMID以及nG信息。
在多虚拟机和多进程并存的环境中，由于存在多个相同的虚拟地址需要转换，它们共用一个TLB时，就无法通过虚拟地址（VA）来区分TLB中的条目。在ASID和VMID之前未被引入的情况下，每当发生进程切换，系统必须清除当前TLB中的所有条目。然而，当ASID和VMID被引入后，每当进程切换回原进程或虚拟机（VM）时，这些TLB条目仍然保留在TLB中。
关于global indicator的说明，其中有一些TLB中的entry项是全局可用的kernel page table的，这些条目不会因进程切换或VM迁移而改变。在Page Descriptor寄存器中，有一个nG位来标识页表项的全局性。ASID和VMID字段仅在非全局的页表项中有效。
0保留
这些文章描述的并不详细
默认pid是步进为1增加的，实际处理可能不是pid，这里权当说明原理
0保留
13.3 stage2 IPA和虚拟化
TLB包含两个层级的L1缓存，即i-TLB和d-TLB，以及L2的i+d-TLB。二者并非同一概念。
和虚拟化有关

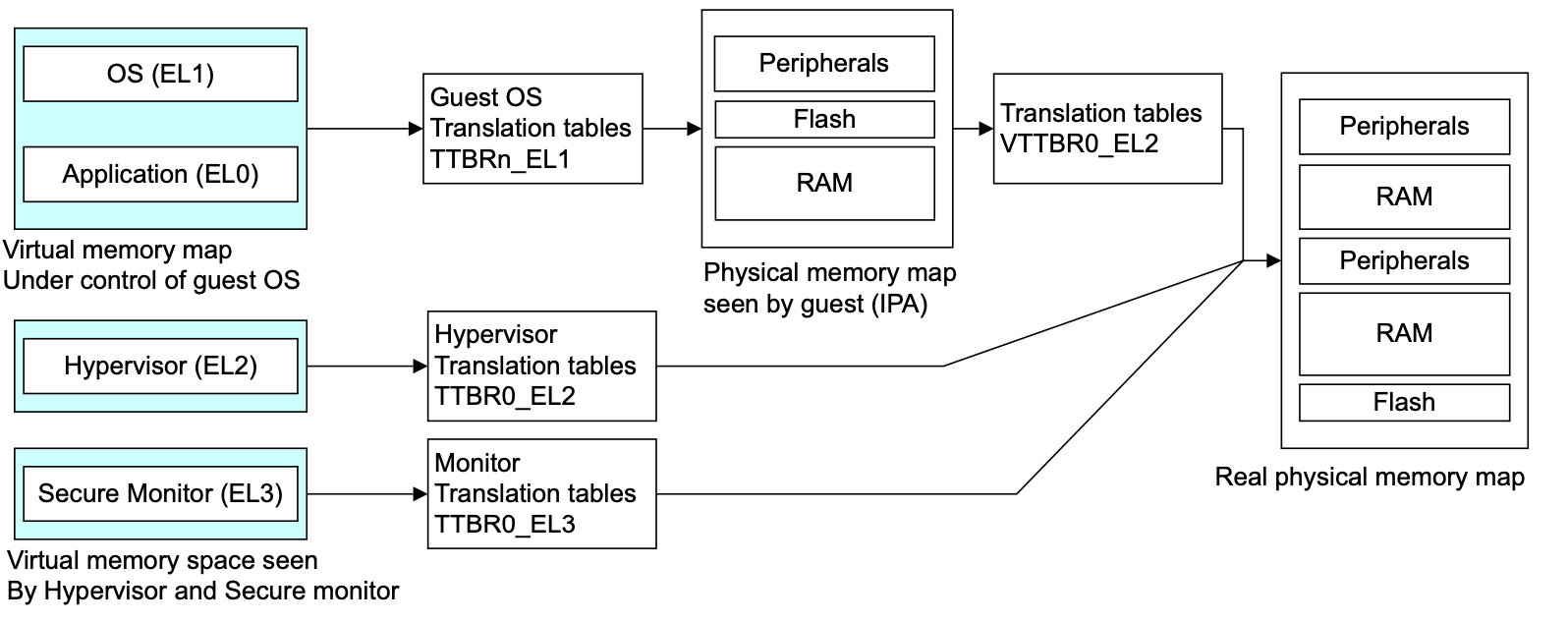

VA-PA转换有时需要先将VA转换为中间物理地址（intermediate physical address IPA），然后在第二阶段（stage2）将其转换为实际的PA。这个过程包含在非安全的EL0/1访问【与虚拟化相关
13.4 MMU的cache
13.4.1 TLB cache
TLB可被视为MMU中页表高速缓存机制的一部分，其工作原理与常规缓存机制一致。需要注意的是，TLB的缓存行会存储ASID、VMID以及nG相关信息。
13.4.2 PTW cache
13.1节和13.5节的博客提到了这个概念，这里不在详述。
13.5 内存分配原理

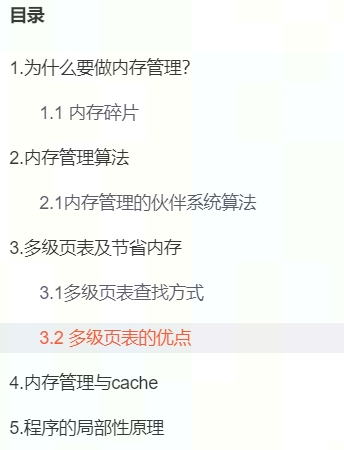

该文章主要阐述了内存管理(mmu)/内存分配原理/多级页表相关内容
14.GIC
本人的一篇基础博客如下：
GIC及其中断机制分析-博客
下面给出了一个关于GIC的比较详细的系列博客地址
链接位置：ARM GIC（三） gicv2架构 | 骏的世界
.....
ARM GIC（十四）gicv3架构的详细解析：power控制详解 - 骏的世界
卢俊的博客专门介绍了GIC的相关知识，而在本文第0.2节，我整理并分享了卢俊博客中的高质量GIC系列文章的详细内容。
15.CMN/CHI和一致性
出乎意料地超越了asio的性能，我认为这得益于其简单的设计和简洁的代码。
令人惊讶地比 asio 性能更优，归功于其直观的设计和简明的代码结构。
CMN：Coherent Mesh Network 一致性mesh互联
ACE：AXI coherent extend
CHI：Coherent Hub Interface（CHI）作为ACE协议的升级版本，AMBA的第5代协议。
CMN是一种基于CHI协议的互联架构及实现。类似A78是armV8的一种实现

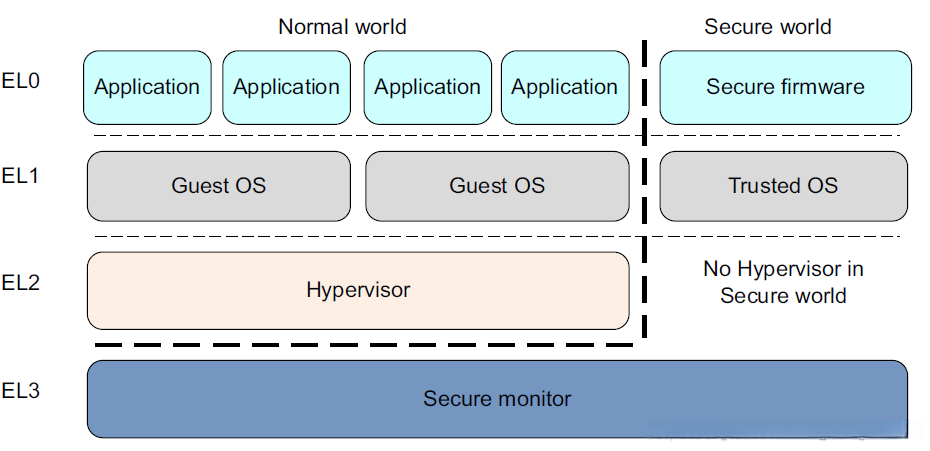

16.Exception Level
源自armv7的Privilege level特权级别，这一术语在此仍然得到保留。特权规定软件可以访问和控制哪些处理器资源。
armV8开始首次引入Exception Level，共分为4个等级，特权等级EL0 <EL1<EL2<EL3.
由于ARMv8中的ARM TrustZOne被广泛采用，从而将整个系统划分为Normal World和Secure World。
- Normal World代表了正常的工作环境，例如在Android手机中，Linux操作系统运行在Normal World中。
- Secure World代表安全的工作环境，例如在Android手机中，高通骁龙的QSEE运行在Secure World中。
而每个Exception Level都代表啥意思呢：
- EL0：用户空间（Noraml world），例如运行的应用程序，在Secure world中则为Trusted Application。
- EL1：运行操作系统（Normal World），例如Linux或WinCE。在Secure World中则为Trusted OS，如高通的QSEE、开源的OP-TEE和豌豆荚的TEE。
- EL2：为了支持虚拟化设计的Hypervisor层，仅在Normal world中使用。
- EL3：Secure Monitor（Noraml world和Secure world切换使用）。当Normal world需要访问Secure world时，需发送SMC指令进入Secure Monitor层，随后进入Secure world。
上面一段关于EL的文字摘自：
[查看ARMv8-A Exception Level 3]( "ARMv8-A性能分析：Exception Level 3-博客")
17.虚拟化
虚拟化技术的主要作用是实现对同一套硬件资源的共享，同时确保各操作系统间的数据互不干扰、互不访问。该技术常见于云计算服务领域。
虚拟化概述可参考：
Arvm8架构虚拟化技术解析-博客
改写说明
17.1 cpu虚拟化
17.2内存虚拟化
TODO
D4 AArch64 虚拟内存系统架构（VMSA）· ARM Architecture Reference Manual for ARMv8-A
17.3中断虚拟化
TODO
17.4设备虚拟化
TODO
1110.程序的局部性原理
多次提到程序的局部性原理，如何来描述呢？
局部性原理主要体现为时间局部性和空间局部性。时间局部性表现在程序中某条指令在执行后不久可能再次被调用，同时被访问的数据也可能在不久后再次被访问。空间局部性表现在程序访问存储单元后，其附近的存储单元也会在较短时间内被访问。
