一）简介
LeNet-5是一种先进用于手写体字符识别的卷积神经网络。基于梯度的方法在文档识别领域取得重要进展,由_Yann LeCun_等人于1998年发表。尽管结构相对简单,其包含了深度学习的基本组件——卷积层、下采样层和全连接层,成为后续各类CNN识别模型的基础。
二）LeNet模型简介

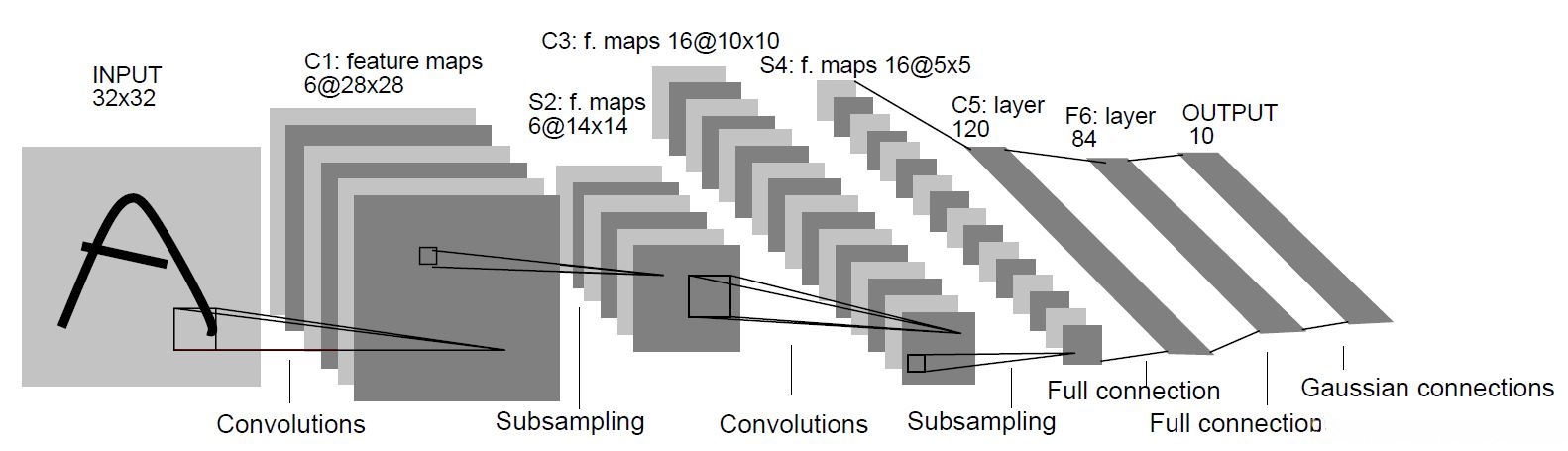

LeNet-5网络结构
如图所示LeNet-5网络的结构框架总共有7个层次（不包括输入端）。其中输入端（对应于32x32尺寸的图像数据），随后依次展开如下：卷积操作单元1、池化操作单元1、卷积操作单元2、池化操作单元4、全连接操作单元5和全连接操作单元6作为输出端。
2.1）输入图像
首先是图像输入层，输入灰度图像的尺寸归一化为32*32像素。
2.2）卷积层C1
滤波器尺寸：5\times 5（每一步滑动一个像素即stride=1）
滤波器数量：6
输出特征图大小：28\times 28（计算得出）
输出神经元数目：28\times 28\times 6
可训练参数数目为：
每个滤波器包含5\times 5的权重参数和一个偏置项，
共计6个滤波器。
连接总数为(5\times 5 + 1)\times 28 \times 28 \times 6 = 12\,2304
2.3）池化层S2
C₁输出的6通道特征图(28×28×6)，其Pool window大小设定为[Formula: 2×2]；每层Pool采样数量设定为[Formula: 6]；Pool方式采用四个单元相加的方式，并通过一个可训练参数与一个bias进行线性变换后再应用sigmoid函数映射；经过Pool处理后特征图尺寸变为[Formula: 14×14]（宽度与高度各减少一半）；输出层共有[Formula: 14×14×6]神经元数量；其中每个Pool核包含两个权重参数用于计算后再与bias相加并做sigmoid激活；总的连接数目计算公式为[Formula: ( Pool window size × Pool window size + 1 ) × output feature map size × number of output channels ) ]
2.4）卷积层C3
输入为S2输出的6通道featuremap
卷积核大小：5×5（每次滑动一个像素的卷积核 stride=1）
卷积核个数：16个
输出featuremap尺寸：10×10（通过数学运算得到）
输出神经元的数量：10×10×6个
可训练参数/连接数：需采用以下组合方式进行计算

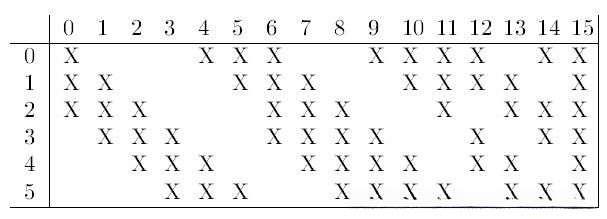

原文中对C3的说明：
其中横轴对应C3层的16个特征图（featuremaps），纵轴对应上一层S2层的6个特征图。通过将S2层相邻的3个特征图进行卷积操作得到16个新的特征图。
对于0-5号范围内的6个特征图，则是通过将S2层相邻的3个特征图进行卷积操作得到；而位于6-11号范围内的6个特征图，则是通过将S2层相邻4个特征图进行卷积操作获得；对于编号为12-14号范围内的3个特征图，则是通过将与之不相邻但仍在同一区域内的4个S2层特征图进行卷积操作获得；最后的一个特殊编号为15号特征图，则是通过将整个S2层的所有6个特征图进行一次完整的卷积操作获得。
需要注意的是：
注释部分：
- 卷积核深度等于输入图像所具有的通道数
- 卷积核数量等于经过卷积操作后输出图像所具有的通道数
2.5）池化层S4
S4与S2具有相似性，在本层中池化核数量提升至8个。
特征图尺寸为5×5（宽度和高度分别减半）。
该层神经元数量配置为每个位置上配置了8个神经元。
可训练参数包括每个池化单元中的比例系数及偏置项共8个参数。
每个位置上的滤波器接收来自前一层全部输入通道的连接数量为(3×3+1)。
2.6）全连接层C5（卷积层）
该系统生成16通道特征图作为输入信号；其中包含以下关键参数设置：第一层卷积核尺寸设定为5乘以5像素；每层卷 convolution 核数量共配置了120个；输出特征图的空间维度被压缩至单像素尺寸；模型架构中所包含的可训练参数数量计算公式为（每层卷积所需的权重参数数加上偏置项的数量）乘以卷积核的数量
2.7）全连接层F6
120维的向量空间
节点数量为84个
计算方法是将输入向量与权重向量进行点积运算后，并上加一个偏置值，并将结果代入sigmoid函数得到最终输出
参数数量为（120+1）与84相乘的结果
2.8）全连接层G7（输出层）
节点数量：10（代表数字0-9）；RBF网络结构采用欧氏空间中的高斯函数；训练参数与连接数目分别为84和10
三）总结
围绕LeNet网络体系，在TensorFlow官方文档中所介绍的MNIST数据集是一个绝佳的学习实践资源。
