⛄一、图像分割简介
1 图像分割技术
图像分割 : 根据灰度 , 颜色 , 纹理等，将图像进行分割。
2 常用的分割技术
2.1 边缘检测法 在图像处理中，边缘识别是一项至关重要的任务。在图像中，边沿区域通常表现为相邻像素之间灰度值发生突变的地方。主要的任务包括测量灰度变化的程度、精确识别边沿位置以及进行分类分析。目前已有多种有效的边缘检测算法，在实际应用中可以通过选择合适的滤波器来提高 detection 的准确性和抗噪声性能。为了提高精度和鲁棒性，在图像处理领域研究人员不断探索优化算法以适应复杂场景的需求。
边缘检测的基本思想：
（1）利用边缘增强算子，突出图像中的局部边缘；
（2）然后定义像素的“边缘强度”，通过设置阈值的方法提取边缘点集。由于噪声和模糊的存在，监测到的边界可能会变宽或在某点处发生间断。
边界检测包括两个基本内容：
i. 用边缘算子提取出反映灰度变化的边缘点集
ii. 在边缘点集合中剔除某些边界点或填补边界间断点，并将这些边缘连接成完整的线
常用的检测算子有拉普拉斯边缘检测算法、Robert边缘检测算子、Sobel边缘检测算子、Prewitt边缘检测算子、Canny边缘检测算子。

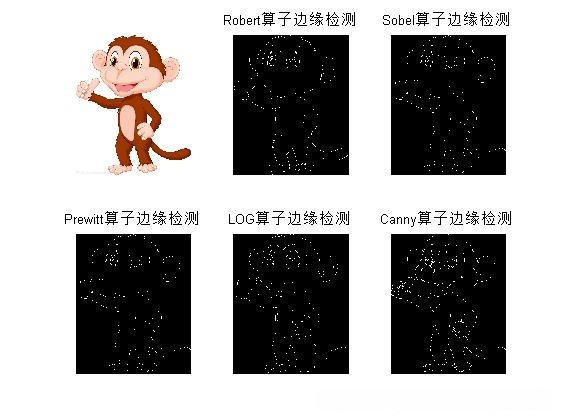

五种边缘检测算法比较：
clear;
close all;
I=imread('houzi.jpg');
I0=rgb2gray(I);
subplot(231);
imshow(I);
代码解读
Robert算法在低噪声环境（low noise）下表现出较高的定位精度（precision），尤其适用于具有急剧变化（sharp change）边界的图像；然而该方法未进行任何平滑处理（smoothing），因此不具备抑制（suppression）噪声的能力（ability）。
Sobel和Prewitt算子经过（undergo）了有效的平滑处理（smoothing），在一定程度上（to some extent）抑制了图像中的高斯噪音（Gaussian noise），但在实际应用中可能会导致每条边被检测到多个像素宽的结果。
Laplacian算子由于其对于噪音的高度敏感性（high sensitivity to noise），使得其对于纯高斯噪音成分（Gaussian frequency components）的响应变得异常强烈；这种特性可能导致部分边缘方向信息丢失（information loss），从而出现不连贯的边界检测结果；此外该算子还未能有效提升抗噪性能（anti-noise performance）。
对于log滤波器而言，在增强抗噪性能方面表现出了色；然而这一特性也让其无法探测到那些尖锐的变化点（sharp transitions），因为这些点会被过度模糊而无法捕捉到。
2.1.1 微分算子
（1）Canny 算子
（2） LOG算子
函数 edge ( )
I = imread('rice.png');
I = im2double(I);
J = imnoise(I, 'gaussian', 0, 0.005);
[K, thresh] = edge(J, 'Log', [], 2.3);
figure;
subplot(121),imshow(I);
subplot(122),imshow(K);
代码解读
2.1.2 常见的微分算子
（1） Sobel算子
函数 edge ( )
I = imread('rice.png'); %RGB彩色图
% imshow(I);
I = rgb2gray(I);
[J, thresh] = edge(I, 'sobel', [], 'horizontal');
figure;
subplot(121);imshow(I);
subplot(122);imshow(J);
代码解读

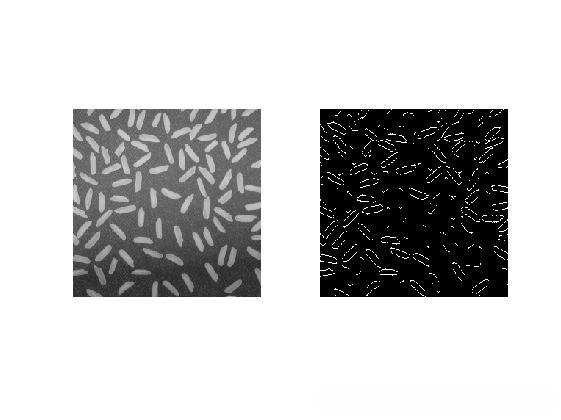

（2） Roberts 算子
函数 edge ( )
I = imread('rice.png');
I = im2double(I);
[J, thresh] = edge(I, 'Roberts', 35/255); %边缘检测 ,roberts算子, 阈值为归一化后的35/255
figure;
subplot(121),imshow(I);
subplot(122),imshow(J);
代码解读

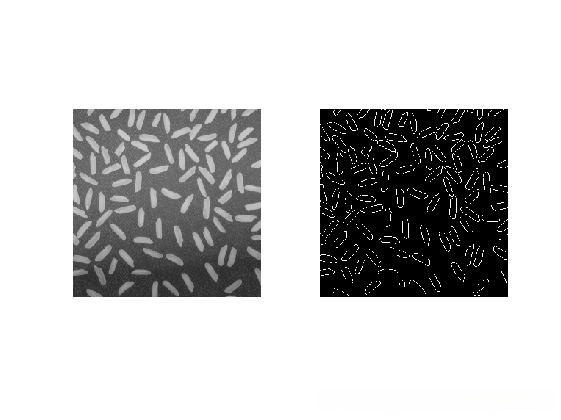

（3） Prewit 算子
函数 edge ( )
I = imread('rice.png');
% I = imread('rice.png');
I = im2double(I);
[J, thresh] = edge(I, 'prewitt', [], 'both');%默认阈值, 从水平和竖直方向进行设置
figure;
subplot(121);imshow(I);
subplot(122);imshow(J);
代码解读
2.2 阈值分割法
阈值分割法是经典的、流行的图像分割方法之一，并且是最简单的分割方法。其核心在于找到合适的灰度阈值，并通常依据图像的灰度直方图进行选择。特别适用于目标与背景处于不同灰度范围的图像。
2.2.1 全局阈值

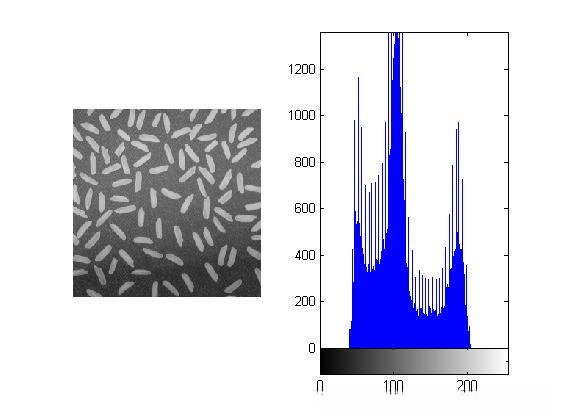

直方图显示
clear,clc;
I = imread('rice.png');
subplot(121),imshow(I);
subplot(122),imhist(I, 200); %直方图显示
代码解读

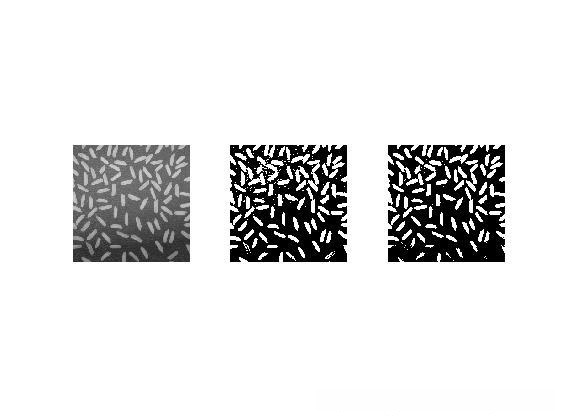

全局阈值分割
clear,clc;
I = imread('rice.png');
J = I > 120; %全局阈值为120 , 波谷大概是120
K = I > 130; %全局阈值为130
figure;
subplot(131),imshow(I);
subplot(132),imshow(J);
subplot(133),imshow(K);
代码解读
2.2.2 Otsu阈值分割
I = imread('rice.png');
I = im2double(I);
T = graythresh(I); %获取阈值
J = im2bw(I, T); %图像分割
subplot(121),imshow(I);
subplot(122),imshow(J);
代码解读2.2.3 迭代式阈值分割法
clear, clc
I = imread('rice.png');
I = im2double(I);
T0 = 0.01; %精度
% T1 = graythresh(I) %用Otsu求阈值
T1 = min(I(:)) + max(I(:)) / 2; %初始估计阈值
r1 = find(I > T1); %找出比阈值大的像素
r2 = find(I <= T1); %找出比阈值小的像素
T2 = (mean(I(r1)) + mean(I(r2))) / 2; %各个像素加和求平均
while abs(T2 - T1) < T0 %
T1 = T2;
r1 = find(I > T1);
r2 = find(I <= T1);
T2 = (mean(I(r1)) + mean(I(r2))) / 2;
end
J = im2bw(I, T2);
subplot(121),imshow(I);
subplot(122),imshow(J);
代码解读2.3 区域分割法
将相邻像素与其他区域具有相同特性的情况纳入现有区域中进行逐步扩展。
相似性度量：基于平均灰度值、纹理特征以及颜色信息进行评估。
主要缺点是容易导致过分割现象的发生。
取决于分割效果的关键因素包括种子点的选择、生长规则以及终止条件。
2.3.1 分水岭分割
clear,clc;
I = imread('Gray.jpg');
J = watershed(I, 4); % 4个连通区域,默认为8
subplot(121),imshow(I);
subplot(122),imshow(J);
代码解读
2.3.2 区域生长分割
基于统一物体区域的像素相似性而聚集 pixels 而实现 region growing 的方法。其中从一组代表不同区域的 seed pixels 开始，在逐步将 seed pixels 周围具有相似特性的 pixels 合并以扩大 region 的范围的过程中持续进行操作直至无法再合并 pixels 或者 region 较小无法继续扩展为止。其中衡量区域内 pixel 相似性的指标包括 average gray value, texture, color 等等信息而其核心要素在于科学选择 seed pixels 以及设定合理的 growth criterion 最早提出的基于 region 的图像分割方法是由 Levine 等人所提出的
2.3.3 区域分离聚合分割
区域分割合并方法（Gonzalez, 2002）首先确定划分合并的标准；然后将图像划分为多个互不重叠的区域；接着依据标准对这些区域实施进一步的划分与合并操作。该方法不仅适用于灰度图像的分割问题而且也可应用于纹理图像的分割任务。
3 基于能量泛函的分割方法
该类方法主要包含基于活动轮廓模型及其衍生算法。这些方法的核心在于采用连续曲线描述目标边界，并建立一个能量泛函使其参数涵盖边界曲线。从而将分割问题转化为寻找使能最优化的参数路径。通常可以通过求解相关变分问题中的极值方程来实现这一过程。当能取得极小时对应的路径即为目标物体的轮廓位置。
活动轮廓模型逐步发展出不同的分类体系，在实际应用中较为常见的方式是根据曲线演化机制的不同来进行分类划分。主要将活动轮廓模型划分为基于边界、基于区域以及混合型三种类型。同时，在具体实现过程中，则需根据曲线表达形式的差异来决定具体的分类标准。其中参数活动轮廓模型（parametric active contour model）和几何活动轮廓模型（geometric active contour model）是最为常见的两种基本类型
蛇模型（Snakes Model）是一种基于能量最小化的图像分割技术，在计算机视觉领域具有重要应用价值；ASM（Active Shape Model）通过统计形状信息实现灵活的人体轮廓匹配；AAM（Active Appearance Model）结合形状与纹理特征实现精确的表情和细节匹配；CLM（Constrained Local Model）则通过引入约束条件提升局部特征的准确性
3.2 几何活动轮廓模型
⛄二、部分源代码

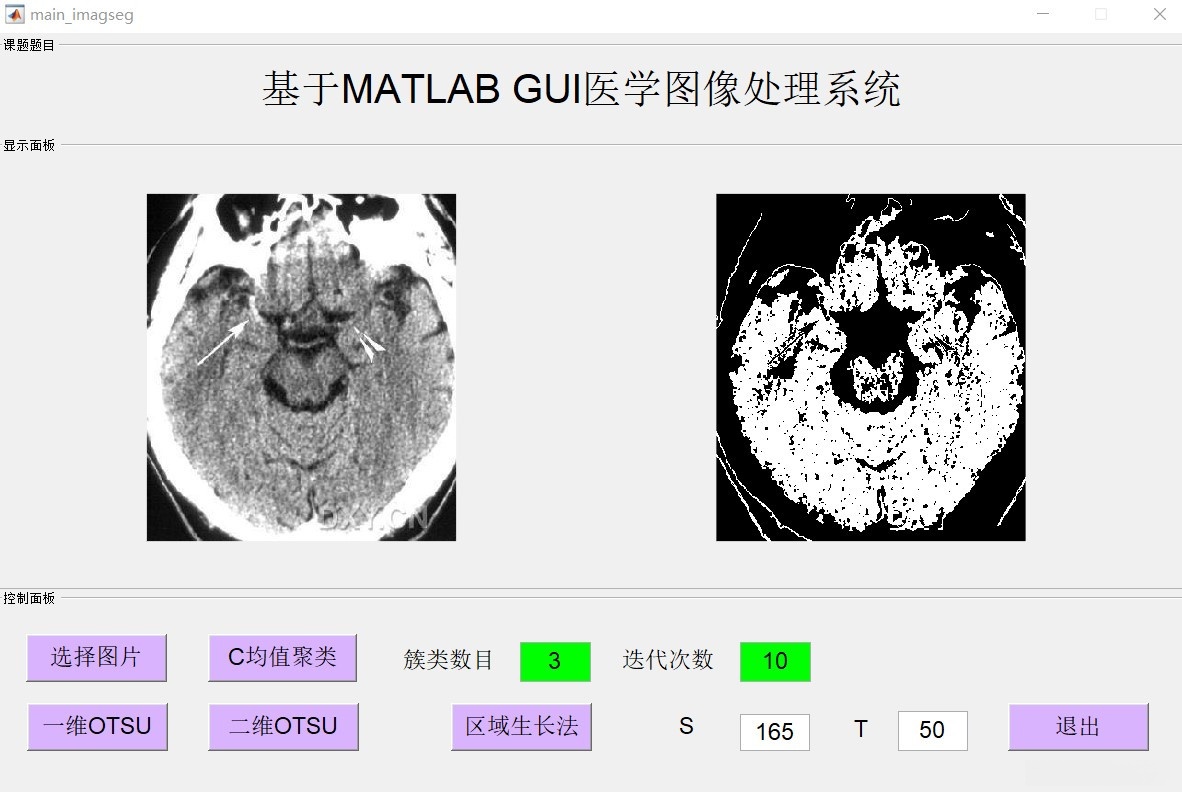

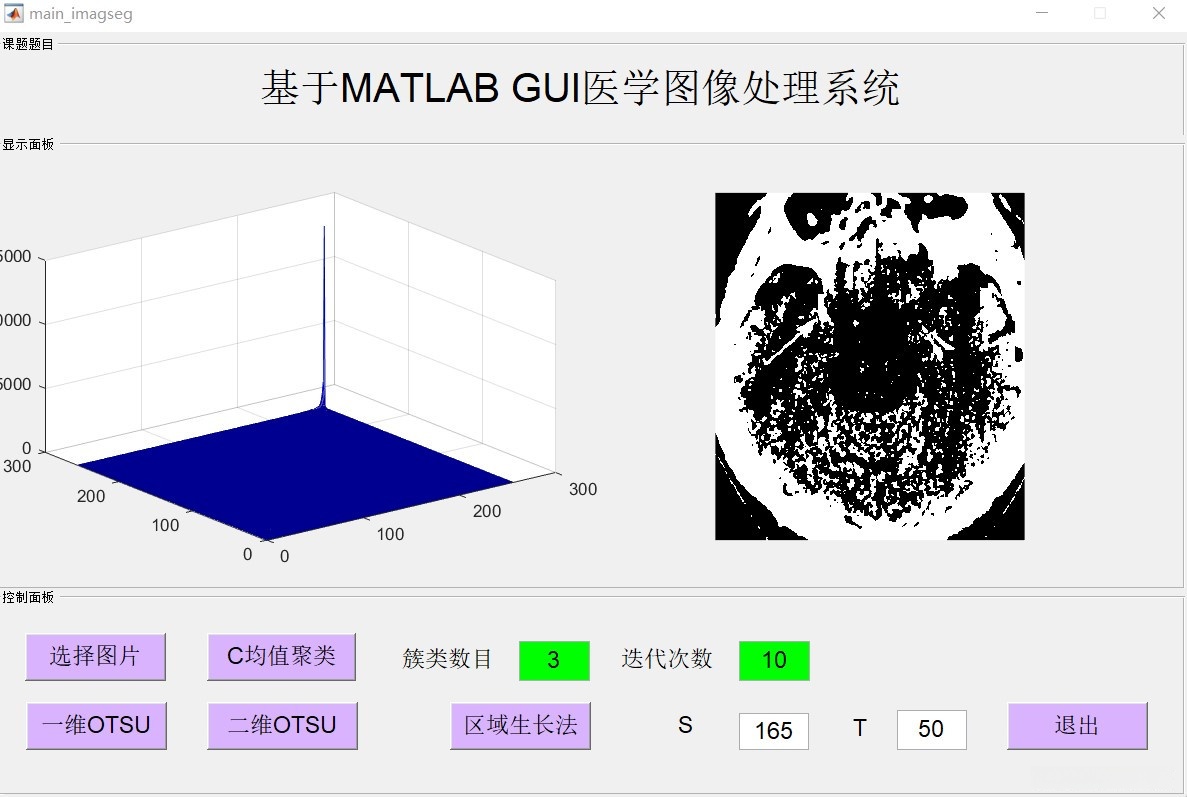

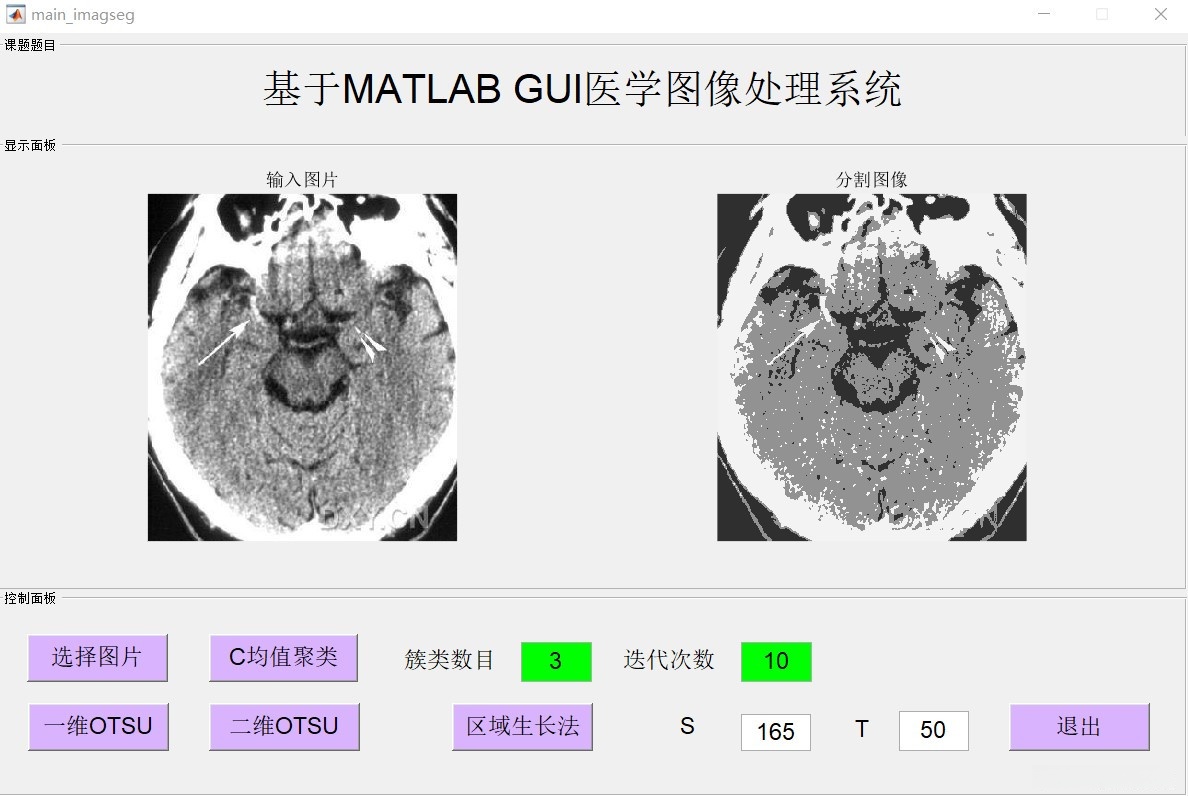

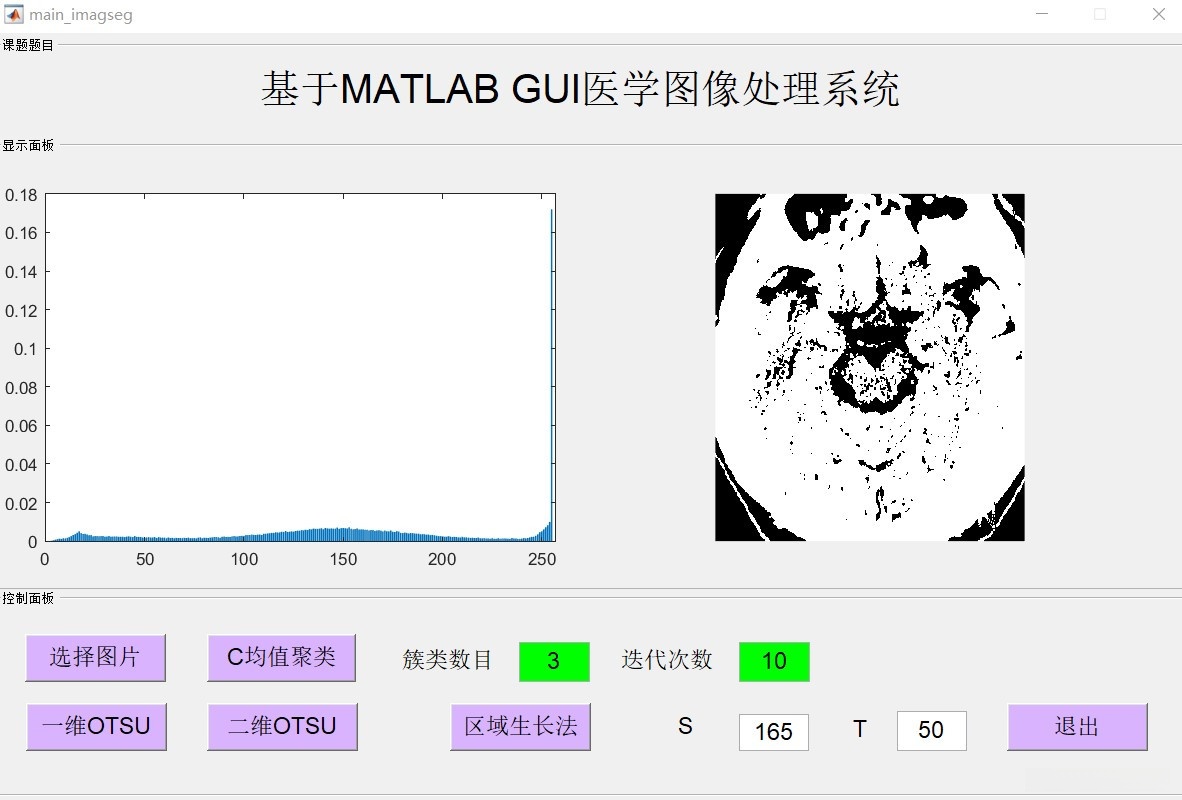

⛄三、运行结果
⛄四、matlab版本及参考文献
1 matlab版本
2014a
2 参考文献
[1] 蔡利梅.MATLAB图像处理——理论、算法与实例分析[M].清华大学出版社，2020.
[2]杨丹,赵海滨,龙哲.MATLAB图像处理实例详解[M].清华大学出版社，2013.
[3]周品.MATLAB图像处理与图形用户界面设计[M].清华大学出版社，2013.
[4]刘成龙.精通MATLAB图像处理[M].清华大学出版社，2015.
3 备注
简介此部分摘自互联网，仅供参考，若侵权，联系删除
