Real-time Scene Text Detection with Differentiable Binarization
PDF: https://arxiv.org/pdf/1911.08947.pdf
PyTorch代码: https://github.com/shanglianlm0525/CvPytorch
PyTorch代码: https://github.com/shanglianlm0525/PyTorch-Networks

1 概述

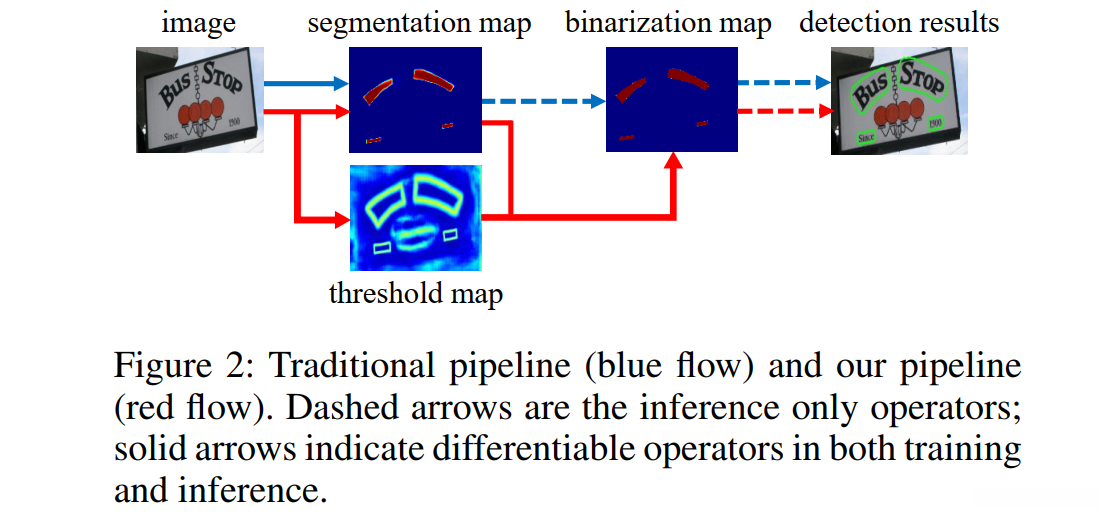

传统的文本检测算法流程是先通过网络输出文本分割的概率图，然后使用预先设定好的阈值将概率图转换为二值图，最后使用后处理操作将像素级的结果转换为检测结果。然而，这样就会使得算法性能很大程度上取决于二值化时阈值的选择。

DBNet对这个流程进行了优化，对每个像素点进行自适应二值化，二值化的阈值由网络学习得到，彻底将二值化这一步骤加入到网络里一起训练，这样最终的输出图对于阈值就会非常鲁棒。

2 DBNet

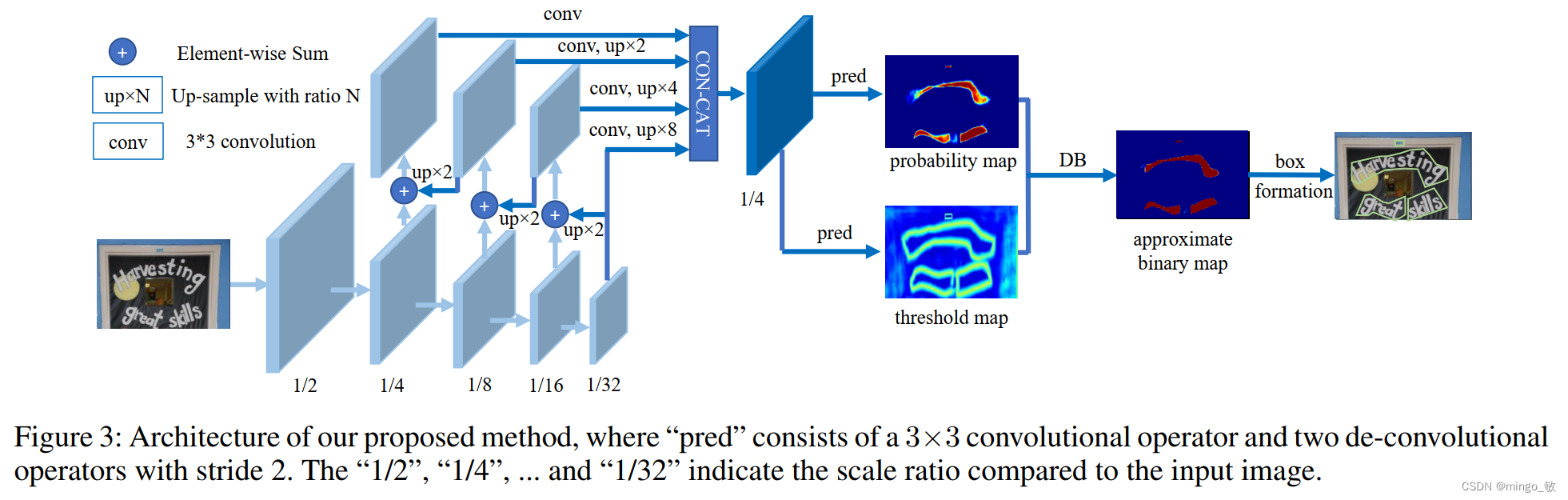

DBNet网络结构如下：

整个流程如下

• 图像经过FPN网络结构，得到四个特征图，分别为1/4,1/8,1/16,1/32大小；
• 将四个特征图分别上采样为1/4大小，再concat，得到特征图F
• 由F得到 probability map ( P) 和 threshold map (T)
• 通过P、T使用可微分二值化DB计算 approximate binary map（ 近似binary map ）

**训练阶段：**对P、T、B进行监督训练，P和B是用的相同的监督信号（label）；
**推理阶段：**通过P或B就可以得到文本框 （为了速度，一般使用P）。

2-1 Differentiable binarization

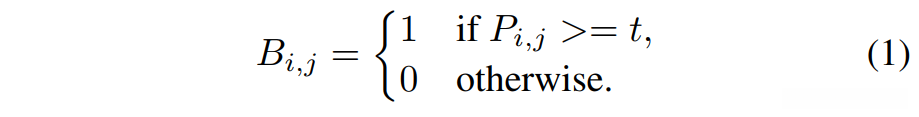

标准二值化（Standard binarization）如下，其中 t 为预先设定的固定阈值

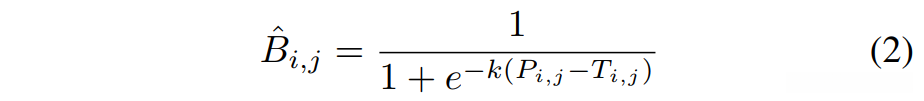

为解决不可微的问题，引入了Differentiable Binarization，公式如下，

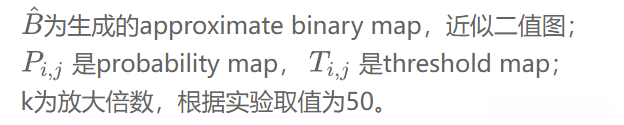

其中

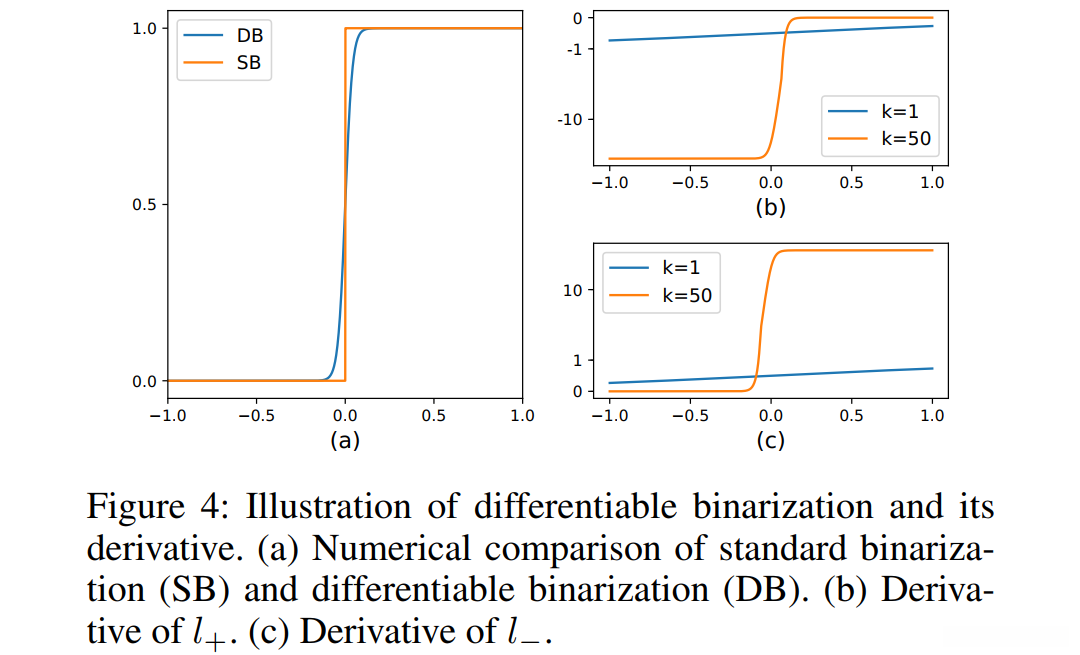

Differentiable binarization 相较 Differentiable Binarization 的优势：

可以看出，DB曲线与标准二值化曲线具有很高的相似度，并且DB曲线是可微分的，从而达到了二值化的目的，也可加入分割网络联合优化。由于有了增强因子k，错误预测对梯度的影响也就被放大了，从而可以促进模型的优化过程并产生更为清晰的预测结果。

2-2 Deformable convolution

可变形卷积可以为模型提供灵活的感受野，这对极端长宽比的文本实例特别有利。 在 ResNet-18 或 ResNet-50 主干中的 conv3，conv4和conv5阶段的所有3×3卷积层中应用了可调节的可变形卷积。

2-3 Label generation

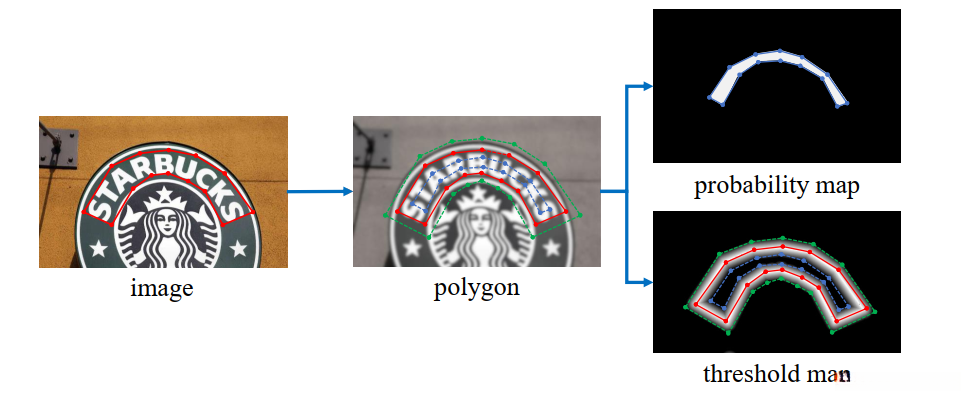

label生成的流程图如下所示，

probability map(预测图) 计算过程如下:

1. F（shape:(batch,256,1/4W,1/4H)）先经过卷积层，将通道压缩为输入的1/4，然后经过BN和relu，得到的特征图shape为(batch,64,1/4W,1/4H)；
2. 将得到的特征图进行反卷积操作，卷积核为(2,2)，得到的特征图shape为(batch,256,1/2W,1/2H)，此时为原图的1/2大小；
3. 再进行反卷积操作，同第二步，不同的是输出的特征图通道为1，得到的特征图shape为(batch,W,H)，此时为原图大小。
4. 最后经过sigmoid函数，输出概率图，probability map。

PyTorch代码如下：

    self.binarize = nn.Sequential(
    nn.Conv2d(inner_channels, inner_channels //4, 3, padding=1, bias=bias),   #shape:(batch,256,1/4W,1/4H)
    BatchNorm2d(inner_channels//4),
    nn.ReLU(inplace=True),
    nn.ConvTranspose2d(inner_channels//4, inner_channels//4, 2, 2), #shape:(batch,256,1/2W,1/2H)
    BatchNorm2d(inner_channels//4),
    nn.ReLU(inplace=True),
    nn.ConvTranspose2d(inner_channels//4, 1, 2, 2),  #shape:(batch, W, H)
    nn.Sigmoid())












    代码解读

**threshold map(阈值图)**计算过程如下:
具体实现如 probability map 一样

PyTorch代码如下：

    self.thresh = nn.Sequential(
      nn.Conv2d(in_channels, inner_channels //4, 3, padding=1, bias=bias),
      BatchNorm2d(inner_channels//4),
      nn.ReLU(inplace=True),
      nn.ConvTranspose2d(inner_channels // 4, inner_channels//4, 2, 2)
      nn.ConvTranspose2d(in_channels, out_channels, 2, 2)
      BatchNorm2d(inner_channels//4),
      nn.ReLU(inplace=True),
      nn.ConvTranspose2d(inner_channels // 4, 1, 2, 2)
      nn.Sigmoid())













    代码解读

approximate binary map 计算过程如下:

    torch.reciprocal(1 + torch.exp(-self.k * (binary - thresh)))




    代码解读

因此最后得到的标签

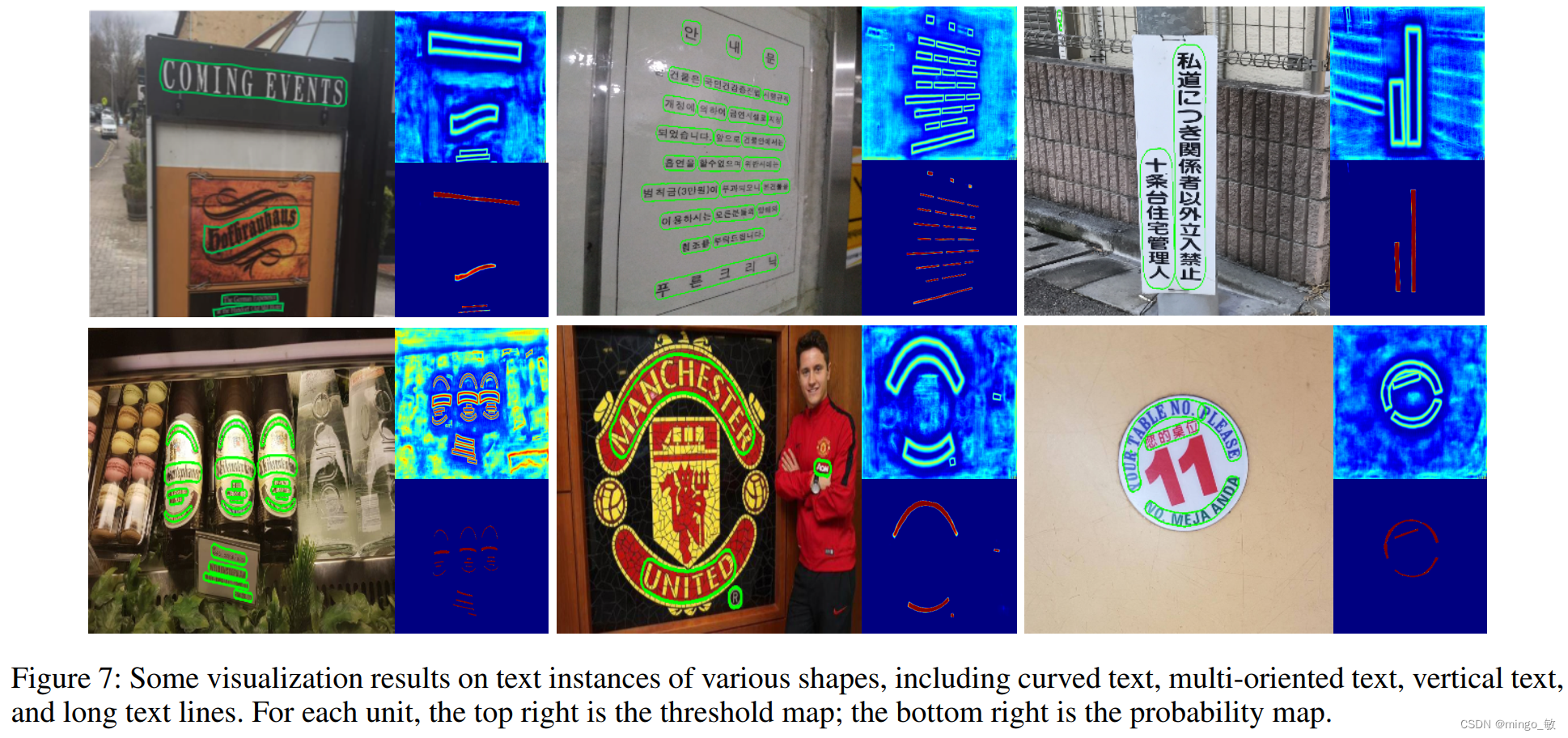

3 Experiments
