计算机网络知识点总结——网络层

一、IP分片和重组（fragmentation &reassembly）

（一）分片****fragmentation

1.MTU：链路层的一个概念，表示一个链路可以传输的最大数据包大小。

2.分片可以发生在端系统，也可以发生在路由器中。而具体在哪里分片取决于链路的MTU——** 如果数据包大小超过了链路的**** MTU**** ，就需要分片才能传输；如果没超，就可以直接传输**

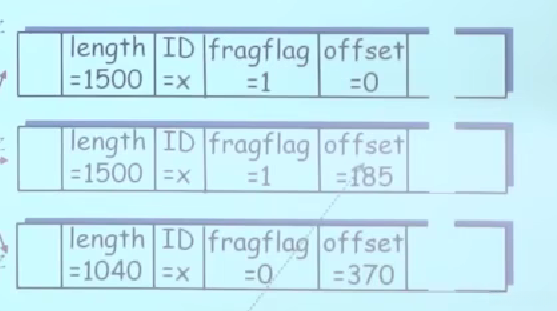

3.分片后的每个分组都会获得（见下图）

（1）头部：如果没有头部，只有第一个分组可以被路由器识别，其他的分组不能被识别要去哪里

（2）相同的ID：表明他们来自同一个分组

（3）不同的偏移量：以“1”当“8个byte”->切片的时候必须8个字节8个字节地切

（4）fragflag——如果是1，代表后面还有分组；如果是0，代表这是最后一个分组。

（二）重组****assembly

重组只发生在目标主机，在中间路由器并不会发生重组

当有分组到达时，目标主机打开定时器，到时间时如果有任何一个分组没有到达目标主机，那么目标主机就会丢掉和它有相同ID的所有分组（∵少了一个分组，就不能显示信息了啊，那其他分组也就没用了）

——————————二、IP地址———————————

【注】IP地址不是表示主机的，而是表示网络设备（包括主机）的网络接口（即网络设备与物理链路的连接处）的，即** IP**** 地址和每一个接口关联** 。

∴路由器一定有2个或2个以上的IP地址，而主机可以有1个或多个IP地址。

1.IP地址是32位的，高位表示子网号，低位表示主机号

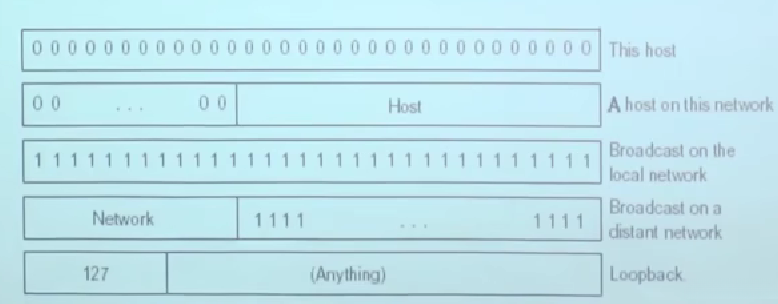

2.特殊的IP地址：（用于通信）

（1）子网部分全0——本网络

（2）主机部分全0——本主机

（3）主机部分全1——广播地址，这个网络中的所有主机

3.内网/专用IP地址（private/static IP address）

（1）地址空间的一部分供专用地址使用

（2）内网IP地址永远不会被当做公用地址来分配，不会与公用地址重复。即内网IP地址只在局部网络中有意义，用于区分不同的设备

（3）路由器不对目标地址是专用IP地址的分组进行转发

e.g.192.168.0.1

—————————三、子网subnet——————————

1.什么是子网？

①一个子网内的节点的ip地址高位部分（就是前三段）相同

②子网内的个主机无需经过路由器（但可以经过交换机）就可以在物理上直接传送分组。

2.如何判断子网？

将每个接口从网路设备处（主机或路由器）断开，每一个孤岛都可以被称作是一个子网。

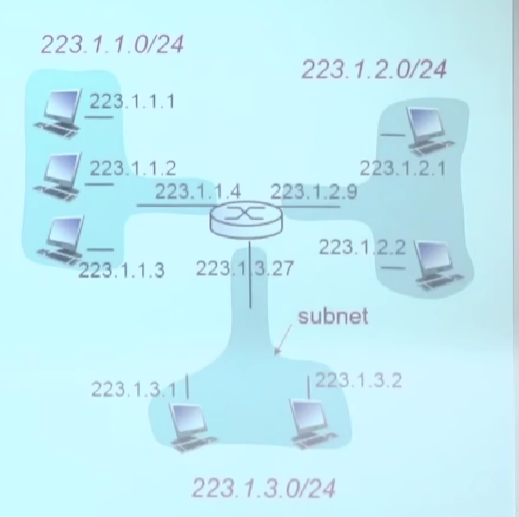

例：在下面这个图中，有3个子网。

3.子网掩码 ：32位的二进制数，“1”表示网络部分，“0”表示主机部分。比如子网掩码255.255.255.0表示这个子网中的IP地址的前24位表示网络部分，后8位表示主机部分。

—————————四、IP编址：CIDR—————————

无类域间路由（** CIDR**** ，**** classless interdomain routing**** ）**

之前是有A类、B类、C类、D类、E类地址的格式的，但是因为相邻两者之间跨度太大，导致某一类的IP地址要么不够用，要么用不完浪费，∴才有了无类域间路由，即IP地址可以划分任意长度的地址作为子网号，余下的低位作为主机号。

那么问题又来了，之前使用A类、B类、C类、D类、E类的IP地址地址，路由器可以很好的知道哪些bit是子网号（∵路由转发的时候看的是子网号，并不会关心主机号，路由只负责将分组转发到目标地址所在的子网~~分组的转发是以子网网络为单位的，而不是以主机为单位，然后该子网中的交换机转发到目标主机）。但是现在子网长度任意，路由器要怎么确定哪些bit是子网号呢？

这个时候就要用到子网掩码——1表示子网部分，0表示主机部分。将子网掩码与目标IP地址（地址格式：a.b.c.d/x，其中，x表示子网号的长度）进行“与”操作，可以很好地滤去主机号（都变成了0），从而剩下子网号。（这里你可能会疑惑，路由器怎么知道拿哪一个子

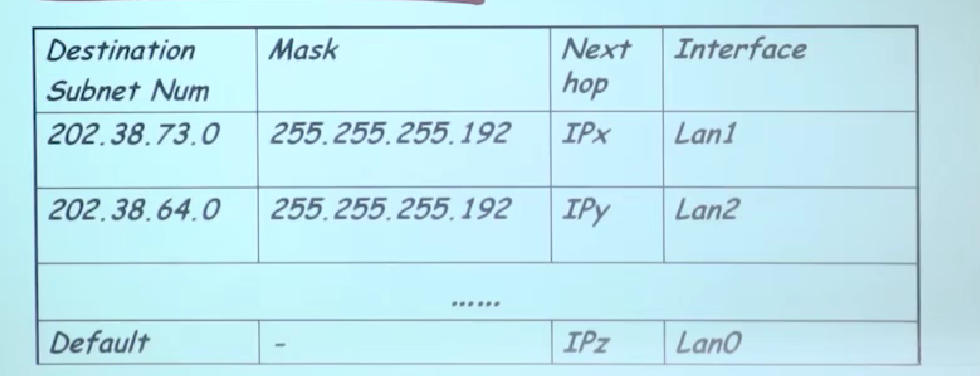

网掩码与目标IP地址进行与操作？请看下面的转发表，当分组从某个网络接口到达路由器时，路由器会拿该分组的目标IP地址和转发表中的子网掩码逐一进行与操作，如果与出来的目标子网号与转发表中的目标子网号一致，那就将该分组按照这一行对应的接口转发到这一行对应的Next hop，即下一跳；否则就继续与下一行的子网掩码进行与操作，如果都没有找到，则使用默认表项~默认网关转发数据报）

五、如何获得一个IP地址

Ⅰ**.一台设备怎么获得一个IP****地址**

（一）系统管理员将地址配置在一个文件中

（二）** DHCP**** （**** dynamic host configuration protocol**** ）动态主机配置协议**

【小结】** DHCP**** 使用**** UDP**

1.允许主机在加入网络时，动态地从服务器中动态获得一个IP地址：

~可以更新对主机在用IP地址的租用期-租期快到了

~重新启动时，允许重新使用以前用过的IP地址

~支持移动用户加入到该网络（短期在网）

e.g.服务器有200个IP地址可以分配，但是它可以支持400个以及更多的用户，∵有可能这400用户不会同时使用这个服务器，∴它可以在用户加入网络时候才给他动态的分配一个空闲的IP地址。

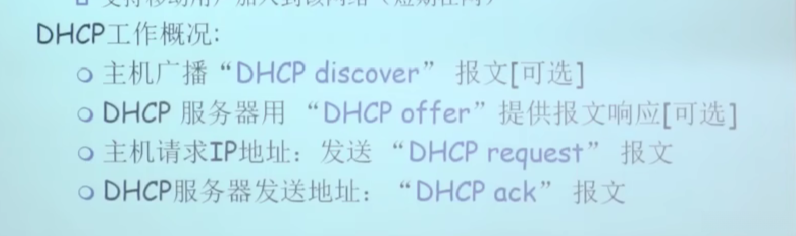

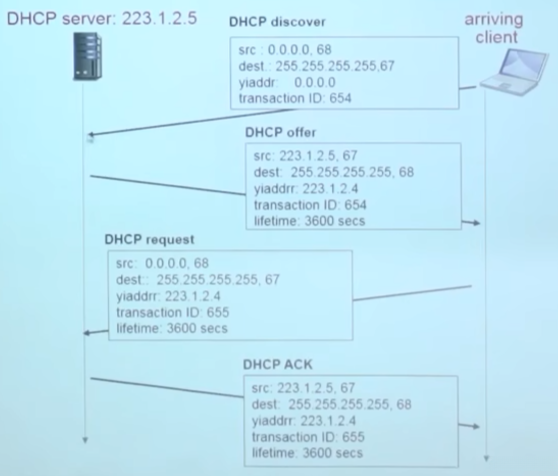

2.DHCP工作概况：

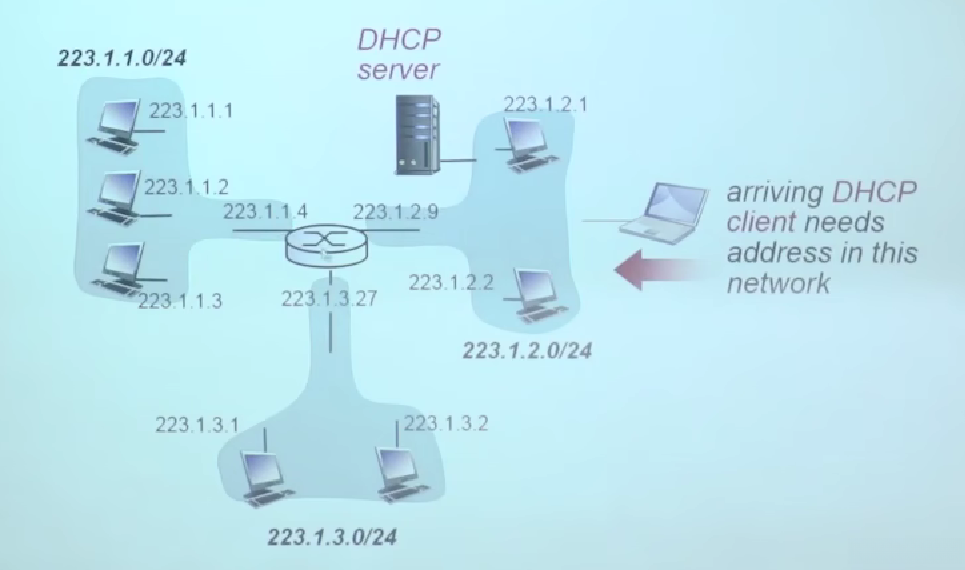

在用户到达网络的时候（∵这个时候这个主机还没有IP地址，∴用全0表示本主机），向网络内的所有主机广播“我到了”（通过全1的IP地址广播），然后服务器就会回应该客户空闲的IP地址（∵有可能不止一台服务器回复了空闲的IP地址，∴客户要决定用哪一个IP地址），于是客户要再给服务器发报文指明它要哪个IP地址，然后DHCP服务器就将这个IP地址、第一跳路由器的IP地址和DNS域名服务器的IP地址分配给这个客户，并回复ACK。

Ⅱ**.一个机构怎么获得IP****地址——层次编址**

1.从ISP的地址块中分配一个小地址块e.g.华工的网络地址是200.23.16.0/20，代表前20位是网络号，后面12位是主机号；那么如果要为8个系分配子网号的话，那就可以拿出后12位中的高3位，与前面的20位合在一起表示子网的网络号，e.g.200.23.16.0/23或200.23.18.0/23等。

2.那ISP如何获得IP地址呢？ICANN（Internet corporation for assigned names and numbers）

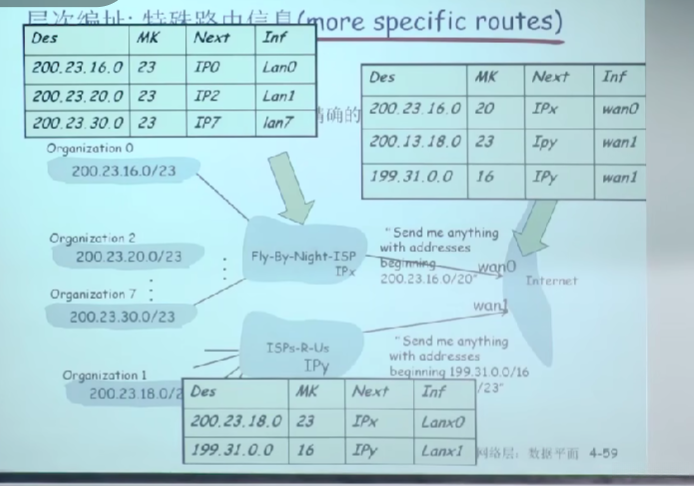

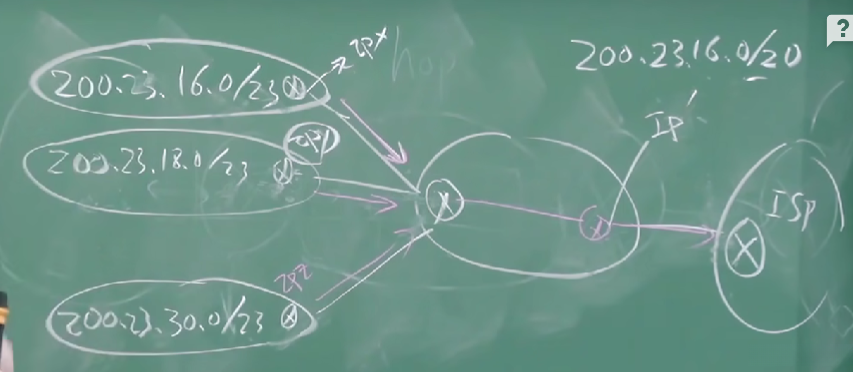

3.在下图中，左侧是上面提到的8个子网，每个子网的子网号都是23位的，然后每个子网通告他的下一跳路由器它的子网号，（e.g.第一个子网通告路由器子网号是200.23.16.0/23的分组发给“我”）；然后中间网络中的路由器聚集来自8个子网的子网号，发现他们的前20位是一样的，∴这个时候该路由器将他们的子网号聚集成200.23.16.0/20，通告它的下一跳路由器子网号是200.23.16/20的分组发给“我”。

（变式1）如果这个时候左侧子网只有7个，就是说少了1个，那中间路由器也能将他们的子网号聚集成200.23.16.0/20（路由选择协议可以弥补这个空洞）。

（变式2）如果这个时候左侧多了一个子网的IP地址是199.31.0.0/16，那中间路由器就不能将他们聚集成一个子网地址了，而是聚集成两个——200.23.16/20和199.31.0.0/16

（扩展）这种情况下，如果有一个IP地址为200.23.18.7的分组到达Internet，那么这个时候Internet会将其与路由表中的子网掩码逐一“与”直至发现与目标地址子网号一样的表项（在这里是转发到IPx），然后IPx再重复上述操作，将该分组转发到Organization1.

————六、NAT（network address translation）————

1.实现内网地址的转换，e.g.在下图中，10.0.0.1等是这些主机在内网中的地址，如果他们拿这个地址进行回转，路由器是识别不出来的。∴在他们想往外发分组的时候，需要进行地址转换，即将内网地址转化为外网地址，在这里所有数据报的IP地址都会换成138.76.29.7（但是具有不同的端口号）。

为什么有内网地址？∵IPv4地址不够用，∴通过在每个内网中复用这些内网地址来减少对地址数量的要求。——地址短缺问题可以用IPv6解决

2.为什么使用NAT？使得本地网络中只有一个有效IP地址：

（1）不需要从ISP分配一块地址，可用一个IP地址用于所有的（局域网）设备——省钱

（2）可以在局域网改变设备地址的情况下无须通知外界

（3）可以改变ISP（地址变化）而不需要改变内部的设备地址

（4）局域网内部的设备没有明确的地址，对外是不可见的——安全

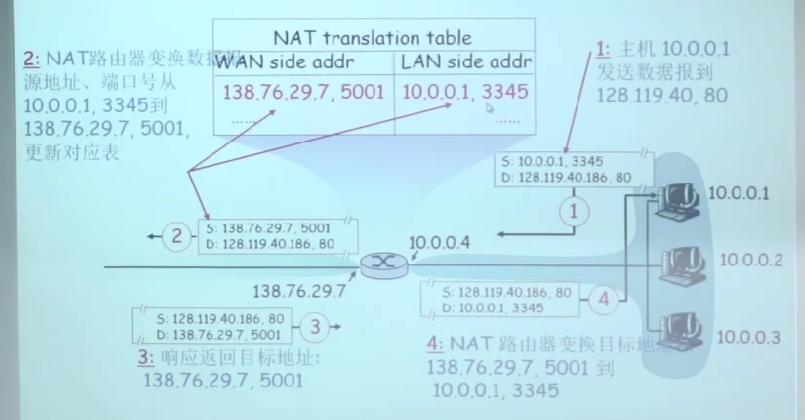

3.NAT的实现：（见下图）把外出数据包的源IP地址和源端口号替换成NAT IP地址和新的端口号（NAT IP地址就是这个网络唯一有效的IP地址，~~内网中所有设备发出去的包的源IP地址都被替换成这个；；新的端口号就是看NAT转换表中还有哪些端口号没有用，然后选一个），然后NAT转换表会记住每个转换替换对。注：目标IP和目标端口号不变哦！然后当响应数据报到达时，会根据NAT转换表将目标IP（这里的目标主机是我们内网中的主机）和端口号，然后转发给对应的主机。

4.NAT带来的问题：

（1）内网中的设备主动发出数据报是可以的，但如果是外部设备像内网中的某设备发送分组呢？即外网机器无法主动连接到内网机器上——穿越问题

~穿越问题的解决方案：

~~方案1：静态配置NAT

~~方案2：UPnP（universal plug and play）/IGD（Internet gateway device）：自动化静态配置NAT：允许内网中的设备查看NAT转换表，并增/删端口映射，比如我现在有一个主机10.0.0.1要从80端口发/收分组，那这个时候我的主机就可以去查看NAT转换表中80端口有没有被分配出去，如果没有那就在NAT转换表中添加80号端口的映射。

~~方案3：中继（relay）（used in Skype）

当内网中的设备开机时会与中继建立连接，这个时候外网设备就可以通过中继与内网设备进行数据交换了；但是如果我的内网设备没有打开，就不会与中继建立连接，那么外网设备就无法通过中继与内网设备进行数据交换。

（2）路由器处理是网络层的，而端口号是链路层的，在NAT中路由器对端口号进行了处理——违反了end-to-end原则

**七、**IPv6

IPv6 数据报格式：

①固定的40字节头部；

②** 数据报传输过程中，不允许分片。即路由器不进行分片** ，如果分组太大，路由器会丢掉这个分组，然后向主机返回ICMP，让主机分片后重传，也就是说在IPv6中，分片工作由主机完成，路由器不负责分片（这样就将功能集中到了端，使得网络核心只进行简单的分组转发功能）

~ICMP（Internet control message protocol）：用于在网络设备之间传递控制消息

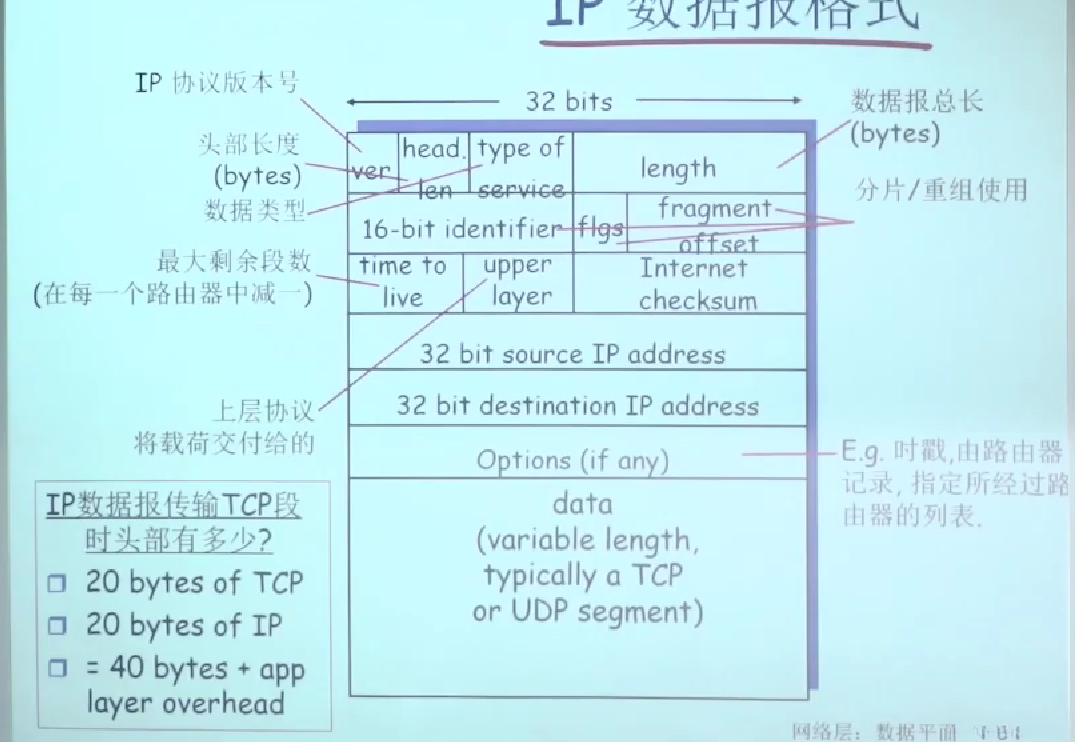

①IPv4数据报格式：

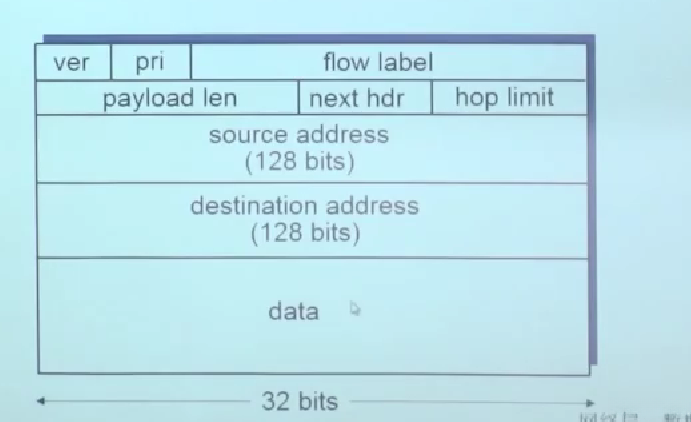

②IPv6数据报格式：

整理不易，亲亲点个赞呗~~
