【论文阅读】【三维目标检测】PV-RCNN: Point-Voxel Feature Set Abstraction for 3D Object Detection

文章目录

• PV-RCNN

  • RPN
    • Backbone: 基于Feature Pyramid Network的3D稀疏卷积模块
      • 分类头与回归头

• 体素集合抽象模块（VSA）

• 讨论

  • VSA模块

  • 预测关键点权重（PKW模块）

  • RCNN

  • Experiments

  • 思考

目前本论文在KITti平台上的排名位居榜首，并由香港中文大学与商汤科技合作推出。此外，该研究者还开发了PointRCNN以及Part-A^2Net等模型。

PV-RCNN

该文综合考虑了Voxel-based方法与Point-Based方法各自的优劣并加以有机融合。本文系统地分析了Grid-Based与Point-Based方法各自的优劣：Theoretically, Grid-Based approaches generally exhibit superior computational efficiency; however, this efficiency comes at the cost of reduced fine-grained localization accuracy due to inevitable information loss. In contrast, Point-Based methods, though computationally intensive, can more flexibly attain a broader coverage area through their abstraction mechanism.

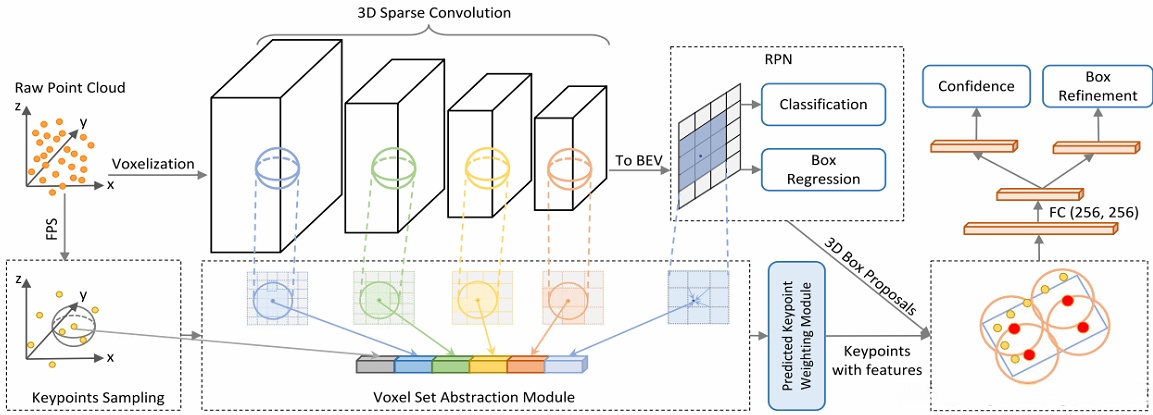

网络的结构图如下：

RPN

Backbone: 3D Sparse Convolution

在本文未对相关内容进行详细阐述，在另一篇论文"Part-A^2 Net: 3D Part-Aware and Aggregation Neural Network for Object"中对此进行了较为深入的探讨。由于其作为backbone网络，在某种程度上来说也是通用的。那么作者为何选择使用3D Sparse Convolution呢？在文中提及了这一观点。

Classification & Regression Head

通过将三维特征图转换为俯视图，并将高度维度转化为通道来处理数据。接着，在每个单元格和类别之间设定两个anchor点：一个位于水平方向（对应0度），另一个位于垂直方向（对应90度）。

通过采用该3D Voxel CNN backbone与锚定机制结合的方式进行实验研究，在表4中可观察到显著提升的Recall值（如表4所示）。该方法在实现更高Recall表现方面超越了基于PointNet的方法（参考文献[25, 37]）

但这里有个问题是anchor的角度是0或者90度，那-90度是怎么处理的？这相当于是怎么处理相反方向的车？车辆朝向的这个量这个在Proposal生成的过程中是否考虑？如果考虑，则怎么回归相反方向的车，这种anchor设置看起来不合理；如果不考虑，那么在通过Proposal生成6x6x6的grids的时候的顺序怎么确定，难道就一直不考虑？这个得通过具体Loss或者代码中看了。
这一点，Part-A^2Net也没有细讲，但引文可以追溯到SECOND: Sparsely Embedded Convolutional Detection。这样子其实也可以理解，就相当于在图像处理中，网络要学会对左右翻转的鲁邦性。

Voxel Set Abastraction Module（VSA）

Discussion

获得一个Proposal后，则需从中提取相应的特征并形成一个固定大小（如3×3）的feature map以便后续处理。本文将这一过程划分为一个包含36（即6×6）个栅格的区域以便更好地组织数据结构。接下来的问题是如何为每个栅格计算其对应的特征值呢？

然后作者讨论了现有方法存在的问题：
(i) 这些特征体积通常具有较低的空间分辨率（因为它们经过最多8倍的下采样处理），这使得在输入场景中准确定位物体变得困难。
(ii) 即使通过上采样技术可以恢复出较大空间尺寸的特征体积/图谱（但它们仍然普遍缺乏足够的密度）。
换句话说采用差值方法类似于图像目标检测中的RoI Align方法的效果并不理想。

作者就提出了一种思路，使用PointNet++中的SA层，对每个cell，使用SA层，综合这个cell一定范围内的BackBone输出的feature map中的feature。但作者提出，这种方法，计算量太高。
“A naive solution of using the set abstraction operation for pooling the scene feature voxels would be directly aggregating the multi-scale feature volume in a scene to the RoI grids. However, this intuitive strategy simply occupies much memory and is inefficient to be used in practice. For instance, a common scene from the KITTI dataset might result in 18, 000 voxels in the 4×downsampled feature volumes. If one uses 100 box proposal for each scene and each
box proposal has 3 × 3 × 3 grids. The 2, 700 × 18, 000 pairwise distances and feature aggregations cannot be efficiently computed, even after distance thresholding.”
为了解决这个问题，作者提出了VSA Module，来减少要聚集的feature的总数量，也就是上例子中的18000。

VSA Module

VSA模块已经在示例图中表现得非常清晰了。具体步骤如下：（公式1,2,3）

1. 在原始数据集中采用Furthest Point Sampling方法选取n个关键采样点；
2. 在每一层的特征图中运用SA模块整合每个采样点附近区域内的特征信息；
3. 将所有提取到的特征进行拼接处理以形成最终特征向量；
   此外，在扩展版本中还增加了两种额外的特征维度

该系统将Backbone网络输出的特征图映射到BEV图中，并通过2D双线性插值方法生成相应的特征。
基于原始点云数据并通过Set Abstraction模块处理后得到的特征。

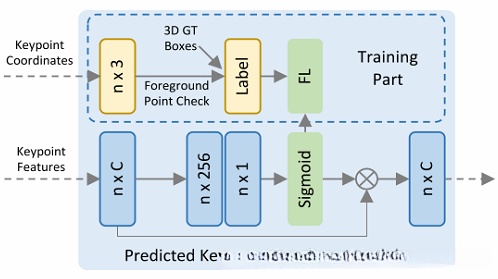

PKW Module（Predicted Keypoint Weighting）

问题涉及n个样本点中的一部分作为前景点具有重要意义,而另一部分则作为背景区域具有较少的关注度.需要对这些样本进行分类处理,以便分别提取具有代表性的特征向量.利用这些样本的特征向量,通过某种机制生成对应的权重向量.这些权重值将被利用真实标签矩阵进行监督学习训练,从而得到每个样本的新特征表示.（公式5）这一系列操作被统称为Point-wise Kernel Weighting (PKW)模块.

在该过程中采用了n个关键点来代表整个场景，在学术文献中这一技术被称作voxel-to-keypoint scene encoding；这些关键点被称为key-points

到此，我们有了Proposal和n个点的坐标和对应的feature。

RCNN

通过引入Proposal方案，则能够生成一个由6×6×6个小单元组成的三维空间网格。针对每个细胞中心位置，在之前获得的n个数据点中筛选出位于该区域内的数据，并随后利用SA模块整合相关特征信息以确定该单元格的具体特征。（公式6,7）

从Proposal中获得了具有固定尺寸的特征描述后，就可以实施信心度预测和边界框校准的具体操作流程。需要注意的一点是，在计算信心度预测的真实值时，我们采用的是IOU指标作为评估标准。

Experiments

在KITTI上和Waymo Open Dataset上效果都很好。

Ablation Studies：

• 证实其有效性，并对其所依据的不同思路进行了系统分析。
  • 证实该模块具备多样化的特征。
  • 证实该模块具有良好的性能。
  • 显示出在RoI-grid pooling模块相较于PointRCNN中的方法（即RoI-aware pooling）显著的优势。

思考

这篇论文中提到的作者之前的相关研究中已经包含了PointRCNN和Part-A^2Net两种方法。在此研究中主要采用了STD方法，并为了进一步探讨网络的发展脉络进行了系统性对比分析。以期全面了解网络发展的演变历程。

PointNet++作为PointRCNN的基础模块被广泛应用于特征提取过程。该系统由两个关键组件构成：第一部分是RPN中的backbone模块（通常采用C^2卷积神经网络），第二部分则是经典的RCNN架构中负责特征提取的部分。

STD相较于PointCNN，在功能上增加了RoI-grid相关的内容。基于RCNN的设计基础，在其架构中采用voxel表示的方式下，其特征提取过程也演变为三维卷积操作。

与STD相比，Part-A²Net最初采用的是Voxel表征方法，并将其主体网络部分也转换为了三维卷积结构。（当然还有提出了一种基于Part位置的表征方法等）在忽略细节特征表征的前提下，在这种简化假设下，我认为这种方法的核心思路非常朴素。

PV-RCNN解决了本文提出的Part-A^2Net计算效率低的问题。

阅读本文令人感到十分愉悦；它仿佛在讲述一个引人入胜的故事；撰写学术论文的方法可以在一定程度上借鉴本文的经验
