[学习笔记] 卷积神经网络
全连接网络的局限性
传统的全连接神经网络，将每个特征作为网络的一个输入。这样，有多少个特征就对应了输入数据的维度。当输入的数据之间相互独立且特征较少时，这种做法不失为一种很好的选择。但是当输入的是像图片这样的数据时，这种做法至少有两点不妥：1.如果将每张图片数据展开，则一张200 * 200的彩色图片所对应的维度是 200 * 200 *3 = 120000，这对于网络的输入未免过于庞大。2.图片数据中每个像素点之间是有联系的，相邻数据点之间的颜色可能更加的靠近，而距离较远的数据点之间的联系不是那么大。
何为卷积

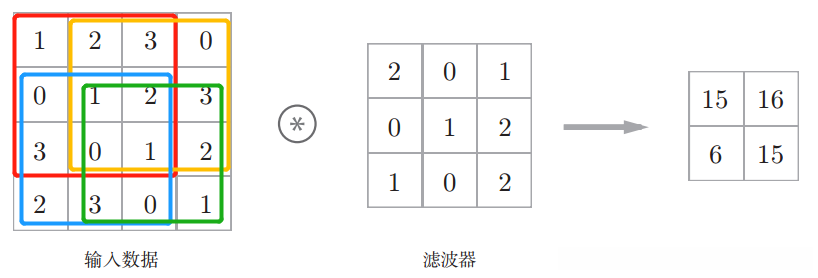

在泛函分析中，卷积(convolution)是通过两个函数 f 和 g 生成第三个函数的一种算子。神经网络中的卷积运算更像是数字信号处理中序列的卷积运算，即在某个范围内对应元素的乘积求和。如果接触过OpenCV中，那么卷积对应其滤波运算，所以在神经网络中，卷积核也被称为滤波器。下图对应了一个4 * 4的输入数据与3 * 3 的卷积核之间的运算，更一般的，我们会在卷积的结果上再加上偏置。
数据填充及步幅

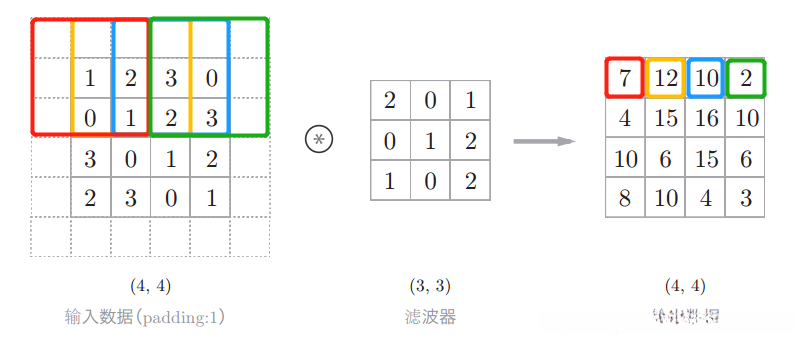

如上图卷积运算所示，输入4 * 4的数据输出确是2 * 2的，这在多层的卷积网络中是不可取的，因为在某一时刻，网络中卷积层的输出可能变成只有一个数据，导致无法再应用卷积运算。一般我们采用‘0’填充输入数据，对应上图中幅度为1的‘0’填充是指给输入数据套上一个‘像素’为1的‘环’，这样再进行卷积运算，输出数据的维度保持不变。

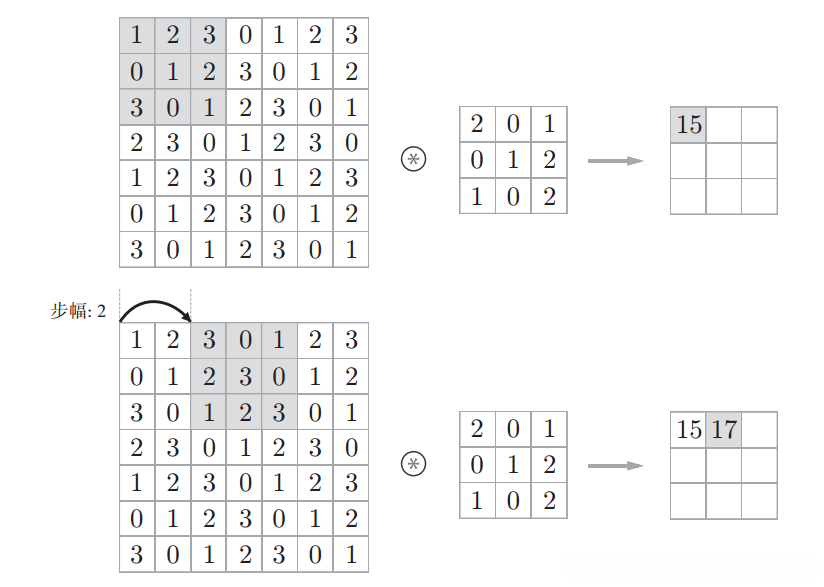

以上数据我们是采用步幅为 1 的滑窗操作，也就是滤波器一次只移动一个位置，如果步幅为 2，那么应用滤波器一次滑动间隔为 2。
假设输入数据的形状为(H, W)，滤波器大小为(FH, FW)，输出数据的大小为(OH, OW)，填充为P，步幅为S，则他们之间的关系可以用下面的式子表示：
OH =\frac{H + 2P - FH}{S} + 1
OH =\frac{W + 2P - FW}{S} + 1
[注]在这里假设所给出的值通过公式计算后都能整除，根据深度学习的框架不同，当值无法被整除时，会采取不同的容错措施。
3维数据的卷积运算

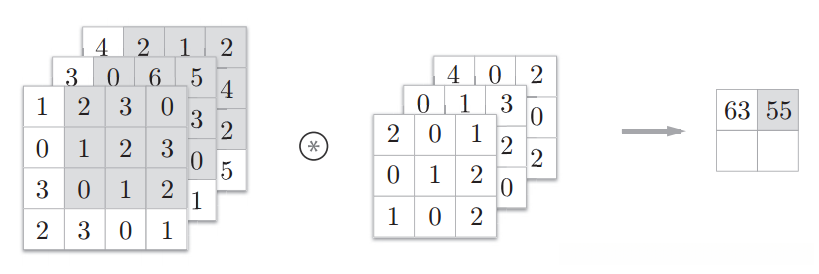

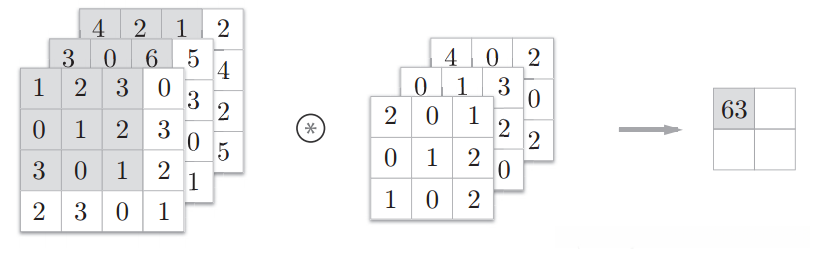

对于一般的图像，处理的是3维数据。在这种情况下，卷积核的通道数必须和图像的通道数相同。在进行计算时，图像的第一个通道对应滤波器的第一个通道，在每个通道上进行上述的卷积运算，运算的结果再相加成为一个输出值，以此类推。

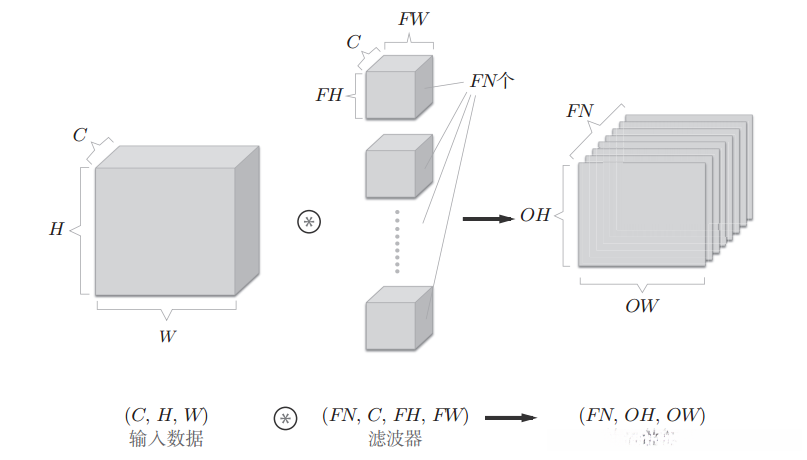

可以结合方块图更加直观的展现图像的卷积运算。将图像按照(C, H, W)的数据输入，那么所需要的滤波器的通道数必须和图像的通道数一致，即滤波器数据为(C, FH, FW)，得到的输出是为数据(1， OH, OW)，将这个称作是一个特征图 ，一个特征图表现的是学习到的图像的某一种特征，如果想要机器学习到更多的特征怎么办？只要增加滤波器的个数就可以了！这样就可以得到多个特征图。
在这里传入的滤波器数据是4维的数据，FN表示经过卷积运算后，想要得到的特征图的个数。将得到的数据(FN, OH, OW)传到下一个卷积层的时候，这时相当于输入图片的通道数为FN, 一层层的迭代即可。 [注]这里省略了在输出数据后加上偏置。

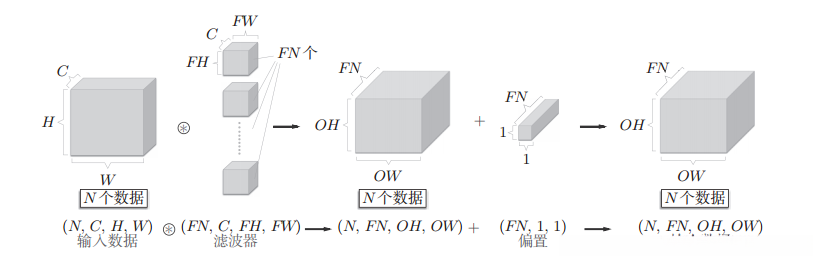

通常在进行神经网络的训练时，使用的是批处理(mini-batch)的方法，这就意味着输入的是4维数据，假设输入的图片个数为N，则对应的方块图为：
池化层(Pooling Layer)

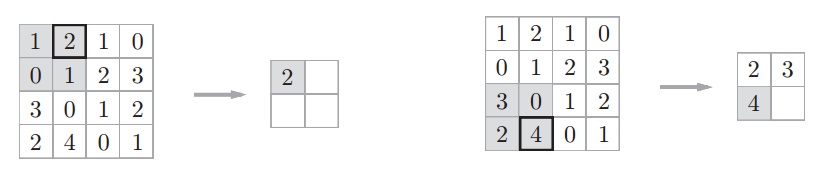

在卷积神经网络中，池化运算就是采样(Sampling)。它是指将某个区域内的值变成一个值，这样能够节省空间。在图像领域，一般用到最大池化，就是取某个区域中最大的值作为该区域的代表。池化层的参数有池化的大小，步幅等。下图展示了池化大小为2 * 2 步幅为2的最大池化操作。
池化是缩小特征图高长方向上的运算，之所以能够进行池化的原因在于，图像像素相邻区域内的点是相关的，经过池化运算后特征图也还“可以用”， 虽然损失了图像质量，但是减小了输入到下一个网络的数据，使得整个网络的训练规模减少。池化层的特点有：
- 没有要学习的参数
- 通道数不发生改变
- 对微小的位置变化具有鲁棒性（由于最大池化的作用，当数据发生微小变化时，池化的结果可能不发生改变）
进一步理解
- 卷积核所对应的参数表示为图像的某一种特征，核的个数越多，即学习得到的特征更加的丰富，但是卷积核数量不宜过多，防止过拟合问题。
- 卷积神经网络是根据分层进行信息的提取。以人像识别为例，通常第一层提取的是人体的边缘，斑点等信息，比如人耳朵的边缘，随着层数的叠加，网络所提取的信息也越来越具体，比如人体的耳朵，胳膊等。
- 一般卷积神经网络后面还需要接全连接层，根据不同的需求设计成不同的结构。
本文部分参照《深度学习入门：基于Python的理论与实现》。如有侵权，请联系作者删除。
