视觉惯性融合学习笔记三 VINS Mono初始化方法

目录

• 一、概述
• 二、VINS-mono初始化方法
• 2.1 符号说明
• 2.2 纯视觉SfM
• 2.3 IMU预积分
• 2.4 视觉惯性匹配
• • 2.4.1 陀螺仪偏置校正
  • 2.4.2 初始化速度、重力和绝对尺度
  • 2.4.3 重力细化

这篇笔记会记录论文里的关于初始化的方法，以及自己的一些心得，欢迎交流(o◕∀◕)ﾉ。

一、概述

这次论文的初始化方法与VI_ORB的初始化方法相似，但是相比之下速度更快，适合需要快速初始化视觉惯性导航系统（VINS）的场合。

二、VINS-mono初始化方法

方法来源：Tong Qin在2017年发表的论文Robust Initialization of Monocular Visual-Inertial
Estimation on Aerial Robots。

Tong Qin在论文里把初始化问题分成3步来解决：（1）陀螺仪偏置估计；（2）速度、绝对尺度和重力粗估计；（3）细化重力。方法和Raul的VI-ORB的初始化方法类似，有需要可以参考我整理的笔记视觉惯性融合学习笔记二 VI_ORB初始化方法。

2.1 符号说明

论文和一般定义变量的方法有些不同，这里先进行符号说明。
(.)^{w}表示世界坐标系，其中z轴和重力平行。这意味着论文的世界坐标系，相当于一般定义的惯性坐标系；
(.)^{v}表示sfm参考坐标系，用于构建视觉结构的固定的坐标系，与惯性坐标系无关。这意味着论文的sfm参考坐标系，相当于一般定义的世界坐标系；
(.)^{b}表示体坐标系；
(.)^{w}_{b}表示坐标变换从体坐标系到世界坐标系；
b_{k}表示第k帧图像对应的体坐标系；
c_{k}表示第k帧图像对应的相机坐标系；
\hat{(.)}表示传感器观测值；
\bar{(.)}表示sfm建立的视觉结构变量；
q表示旋转四元数；
g^{w}=[0,0,g]^{T}表示世界坐标系下重力；
g^{v}表示sfm参考坐标系下重力；

2.2 纯视觉SfM

与VI_ORB的第一个相似的地方就是都是一种松耦合初始化方法，通过先执行SfM来估计场景结构和相机位姿的初始值。不同的是VI_ORB利用系统开始的固定几秒钟估计结构的初始解和一些关键帧位姿；VINS-Mono则是基于滑动窗口构建视觉结构。（滑动窗口的理论可以参考SLAM中的滑窗（Sliding window））
在这一阶段，VINS-Mono先利用直接法获取两帧间的位姿；然后预设尺度（例如s=1），通过三角测量构建初始地图点；再通过PnP估计窗口内其他帧的位姿；最后用全局BA最小化重投影误差。这样一来，就求得了所有帧的位姿估计(\bar {p}_{c_{k}}^{v}, q_{c_{k}}^{v})和所有观测到的特征的3D坐标估计。如果外参(p_{b}^{c}, q_{b}^{c})已知，则将所有帧的位姿估计从相机坐标系c_{k}转换到对应的体坐标系b_{k}：
q_{b_{k}}^{v}=q_{c_{k}}^{v} \otimes q_{b}^{c}s\bar {p}_{b_{k}}^{v}=s\bar {p}_{c_{k}}^{v}+q_{c_{k}}^{v}p_{b}^{c}

2.3 IMU预积分

预积分理论可以参考我整理的笔记视觉惯性融合学习笔记一 预积分理论，这里直接写结论。
IMU测量模型为
\hat{\omega} ^{b}(t)=\omega ^{b}(t)+b^{g}(t)+\eta ^{g}(t)\hat{a} ^{b}(t)=q_{b}^{W}(t)^{T}(a ^{W}(t)+g^{W})+b^{a}(t)+\eta ^{a}(t)
连续两帧b_{k}到b_{k+1}之间的IMU预积分状态量测量值连续形式
\alpha _{b_{k+1}}^{b_{k}}=\iint_{t\in [k,k+1]}^{}\gamma _{b_{t}}^{b_{k}}\hat{a}(t)dt^{2}\beta _{b_{k+1}}^{b_{k}}=\int_{t\in [k,k+1]}^{}\gamma _{b_{t}}^{b_{k}}\hat{a}(t)dt\gamma _{b_{k+1}}^{b_{k}}=\int_{t\in [k,k+1]}^{} \gamma_{b_{t}}^{b_{k}}\otimes \begin{bmatrix} 1 \\ \frac{1}{2}\hat{\omega}(t) \end{bmatrix}dt
其中\alpha _{b_{k+1}}^{b_{k}}，\beta _{b_{k+1}}^{b_{k}}和\gamma _{b_{k+1}}^{b_{k}}表示IMU预积分的三个测量值。

VINS-mono采用的预积分表示方法和On-Manifold Preintegration for Real-Time Visual–Inertial Odometry不同。其中旋转预积分采用四元数表示。

绕旋转轴\vec{n}=[n_{x},n_{y},n_{z}]^{T}的角度为\theta的旋转用四元数表示为q=[cos\frac{\theta}{2}, n_{x}sin\frac{\theta}{2},n_{y}sin\frac{\theta}{2},n_{z}sin\frac{\theta}{2}]^{T}。如果\theta比较小，四元数可以近似表示为\begin{bmatrix}1 \\ \frac{\theta}{2}\vec{n}\end{bmatrix}，然后可以推出上式。

关于四元数的内容推荐阅读论文 Quaternion kinematics for the error-state Kalman filter 。

2.4 视觉惯性匹配

2.4.1 陀螺仪偏置校正

对窗口内的连续两帧b_{k}和b_{k+1}，根据2.2的纯视觉SfM可以计算出IMU在世界坐标系下的姿态q _{b_{k+1}}^{v}和q _{b_{k+1}}^{v}；根据2.3的IMU预积分可以计算出连续两帧IMU的姿态变化\hat{\gamma} _{b_{k+1}}^{b_{k}}。因此可以建立目标函数
\underset{\delta b_{g}}{argmin} \sum_{k \in B}^{}||{q_{b_{k+1}}^{v}}^{-1}\otimes q_{b_{k}}^{v}\otimes \gamma _{b_{k+1}}^{b_{k}}||^{2}\gamma _{b_{k+1}}^{b_{k}} \approx \hat{\gamma}_{b_{k+1}}^{b_{k}}\otimes \begin{bmatrix} 1 \\ \frac{1}{2} \frac{\partial \gamma _{b_{k+1}}^{b_{k}}}{\partial b_{g}} \delta b_{g} \end{bmatrix}
其中B表示滑动窗口内所有相机帧的索引。

2.4.2 初始化速度、重力和绝对尺度

定义待优化的变量为
\chi _{I}=[v_{b_{0}}^{v},...v_{b_{n}}^{v},g^{v},s]
则对于连续两帧相机帧，根据IMU预积分状态量计算值定义（参考视觉惯性融合学习笔记一 预积分理论3.2）可以计算得到
\hat{z}_{b_{k+1}}^{b_{k}}= \begin{bmatrix} \hat{\alpha} _{b_{k+1}}^{b_{k}} \\ \hat{\beta} _{b_{k+1}}^{b_{k}} \end{bmatrix} =H_{b_{k+1}}^{b_{k}} \chi _{I}+n_{b_{k+1}}^{b_{k}} \approx \begin{bmatrix} -q_{v}^{b_{k}}\Delta t_{k} & 0 & \frac{1}{2} q_{v}^{b_{k}}\Delta t_{k}^{2} & q_{v}^{b_{k}}(\bar{p}_{b_{k+1}}^{v}-\bar{p}_{b_{k}}^{v}) \\ -q_{v}^{b_{k}} & q_{v}^{b_{k}} & q_{v}^{b_{k}}\Delta t_{k} & 0 \end{bmatrix} \begin{bmatrix} v_{b_{k}}^{v} \\ v_{b_{k+1}}^{v} \\ g^{v} \\ s \end{bmatrix}
其中第一个等号后的\hat{z}_{b_{k+1}}^{b_{k}}表示由IMU测量值计算得到的IMU预积分测量值，第二个等号后的H_{b_{k+1}}^{b_{k}} \chi _{I}表示由纯视觉SfM计算得到的IMU预积分计算值；\Delta t_{k}表示连续两帧相机帧之间的时间间隔。
这样可以构建目标函数
\underset{\chi _{I}}{argmin}\sum_{k \in B}^{}||\hat{z}_{b_{k+1}}^{b_{k}}-H_{b_{k+1}}^{b_{k}} \chi _{I}||^{2}
其中B表示滑动窗口内所有相机帧的索引。利用高斯牛顿法或者LM法可以估计\chi _{I}。

2.4.3 重力细化

可以利用重力大小细化重力向量。但是直接加入重力大小约束到2.4.2的目标函数会导致问题变得复杂。因此论文将重力重新定义为
g.\bar{\hat{g}}+\omega_{1}b_{1}+\omega_{2}b_{2}
其中g表示重力大小，\bar{\hat{g}}，b_{1}和b_{2}为一组标准正交基。这里利用Gram-Schmidt正交化方法，将原SfM参考坐标系下的估计出的重力粗估计投影到一组标准正交向量上；将新的重力初始值代入目标函数，可以求出细化后的重力初始值。这样根据重力向量可以将所有SfM参考坐标系下的变量全部转化到世界坐标系下。到这里VINS-Mono的初始化过程就结束了。

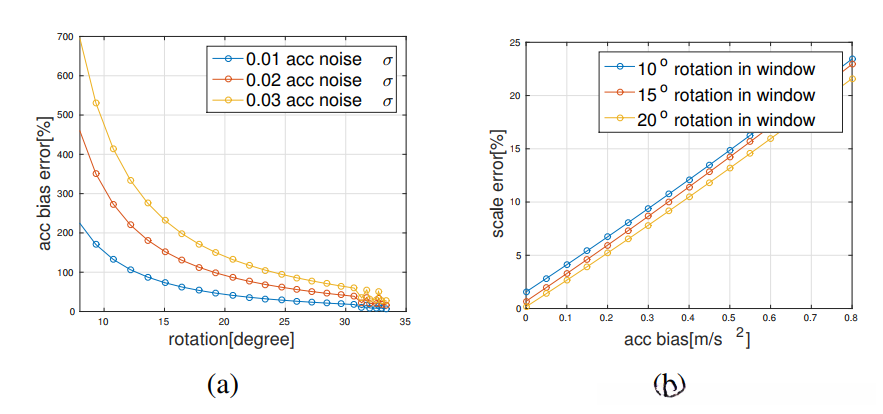

论文最后还针对加速度计偏置进行了两个仿真实验：
1、第一个仿真实验中，飞行器在进行加速运动的同时，进行不同角度的旋转。将\alpha _{b_{k+1}}^{b_{k}}，\beta _{b_{k+1}}^{b_{k}}在加速度计偏置b_{a}处线性化，之后代入目标函数进行优化。结果显示只有当旋转角度足够（接近30°）时，才能有效校正b_{a}；
2、在第二个仿真实验中，飞行器同样进行加速运动的同时，进行不同角度的旋转。这次仿真忽略加速度计偏置的初始化，执行论文中的初始化过程。结果显示，尺度的初始化误差随着b_{a}的增大而增大，并且要产生10%的尺度误差，需要0.3m/s^{2}的加速度计偏置，而这个值通常不会达到。
这两个仿真实验说明了论文不在初始化阶段考虑b_{a}的原因。仿真结果引用VINS-Mono论文的图3。

以上只是简单介绍了VINS-Mono的初始化流程，具体的过程可以参考论文或者看代码VINS-Mono。
