学习笔记——动态路由协议——OSPF(路由器类型)

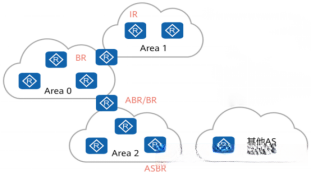

一、OSPF路由器类型

自治系统内的路由分为两个层次： 区域内路由和区域间路由。

根据作用不同，路由器被划分为以下4种类型：

路由器类型****	描述
区域内路由器(IR) (Internal Router)	位于同一OSPF区域内的路由器，负责转发区域内的数据包
区域边界路由器(ABR) (Area Border Router)	连接两个或多个OSPF区域的路由器，负责在区域之间转发数据包，并进行网络汇总和分发
骨干路由器(BR) (Backbone Router)	在OSPF中骨干区域(Backbone Area)内的路由器，连接所有的区域，负责转发来自其他区域的数据包
自治系统边界路由器(ASBR) (AS Boundary Router)	连接OSPF域与其他自治系统(AS)的路由器，负责在OSPF域与外部网络之间交换路由信息，并进行外部网络的汇总和分发

****1、********区域内路由器(********IR,****Internal Router)

该区域内所有路由器的接口均位于同一OSPF区域内的路由器上

核心功能：该系统负责转发区域内所有的数据包，并管理LSDB（链路状态数据库），以确保能够准确计算并选择最佳传输路径。

区域内路由器的特点包括：

1)在同一区域内的所有路由器都是区域内路由器。

2)区域内路由器只与同一区域内的其他路由器交换LSA信息。

3)用于区域内的内部路由选择和转发数据包。

****2、********区域边界路由器(********Area Border Router，****ABR)

该设备具备双重路由功能，在OSPF网络架构中能够通过多个接口实现与其他区域网络的互联，并且该设备特设了一个关键的骨干通道（Area 0）以确保网络的核心连通性

ABR有以下主要功能：

区域间路由信息交换： 该系统由ABR节点负责将路由数据传输给相邻区域的ABR节点，并通过这种方式实现不同区域之间路由信息的顺利传递。

路由聚合

路由聚合

路由聚合

路由策略的应用：**** ABR 按照需求进行策略优化和信息筛选，以管理不同区域之间的路由信息传输边界。

ABR负责管理并维持区域内边界节点间的连接关系

区域边界路由器的特点包括：

1)在连接多个区域的边缘处。

2)可以同时属于多个区域，通常至少属于一个区域。

3)负责在区域之间转发数据包。

4)进行区域间的网络汇总和分发。

并不是所有在区域边界的路由器都是ABR：

真ABR

多个接口链接多个区域，且有一个活跃接口位于Area0骨干区域内的设备。

接收3类lsa，不选路。

路由器在骨干区域有邻接关系,遵守防环规则

伪ABR

该设备存在多个区域，且有一个区域是Area0骨干区域的设备。

接收3类lsa，且选路。

路由器在骨干区域没有邻接关系，不遵守防环规则

3、骨干路由器(Backbone Router,BR)

OSPF网络中，只要有一个接口属于区域0的路由器。

骨干路由器是位于OSPF中骨干区域内的路由器。

核心功能：关键节点作为全局性连接点，在整个网络架构中发挥着不可替代的作用；骨干路由器则致力于处理并转发来自各子网的通信数据。

骨干路由器的特点包括：

1)在骨干区域内，连接所有区域。

2)用于转发来自其他区域的数据包。

3)负责维护骨干区域的拓扑信息。

****4、********自治系统边界路由器(AS Boundary Router,****ASBR)

这类路由器会与其它自治系统进行数据交换。当一台OSPF路由器引入了外部路由数据时，则该路由器将被视为ASBR。

自治系统边界路由器是连接OSPF域与其他自治系统(AS)的路由器。

它们的作用包括：在OSPF域与外部网络之间传递路由数据包，并同时处理外部网络的数据报分发和汇总过程。

自治系统边界路由器的特点包括：

1)连接OSPF域与其他自治系统(AS)。

2)负责在OSPF域与外部网络之间交换路由信息。

3)进行外部网络的汇总和分发。

---
