【Real-Time Detection survey】实时目标检测网络综述论文 A Comprehensive Study of Real-Time Object Detection Network
A Comprehensive Study of Real-Time Object Detection Networks Across Multiple Domains: A Survey
文章目录
- A Comprehensive Study of Real-Time Object Detection Networks Across Multiple Domains: A Survey
-
-
导言
-
1. 总览
-
- 论文贡献点
-
2. 目标网络结构介绍
-
- 2.1 目标检测网络的基本组件
- 2.2 目标检测难点
- 2.3 常见的实时检测头
-
- 2.3.1 ThunderNet
-
2.3.2 YOLO
-
2.3.3 SSD
-
2.3.4 CenterNet
-
2.3.5 FCOS
-
2.3.6 NanoDet
-
2.3.7 DETR
-
2.3.8 TTFNet
- 2.4 常见的Backbone
- 2.5 常见的公开数据集
- 2.6 评价指标
-
3 实验结果
-
- 3.1 COOC上mAP, FPS和Energy
- 3.2 不同head和不同backbone下，参数量、FPS、mAP对比
- 3.3 所有网络结构组合性能完全对比
- 3.4 不同网络在小、中、大目标上的性能对比
- 3.5 不同输入尺度对速度和精度的影响
- 3.6 不同anchor大小对速度和精度的影响
- 3.7 不同置信度阈值大小对速度和精度的影响
- 3.8 是否使用Deformable Conv对速度和精度的影响
-
4. 目标检测矫正（Calibration）
-
5. 天气变化和噪声对检测算法精度、鲁棒性的影响
-
6. MAC和算法精度，
-
7. 通用GPU和边缘设备部署、量化结果对比
-
8. CASE, 肠息肉检测
-
导言
A Comprehensive Study of Real-Time Object Detection Networks Across Multiple Domains: A Survey
今天分享一篇关于实时目标检测网络综述的论文，22年8月发表在TMLR。本文在多个数据集（COCO、VOC、BDD、Cityscapes等）上，分析了多种实时目标检测算法（基于anchor的、基于关键点检测的、基于transformer）在多种目标特性（精度、可靠性、延时、资源占用、耗能、灵活性、鲁棒性）上的表现。还分析了诸多变量（如输入尺寸、anchor大小、置信度阈值、网络层类型）对以上性能指标的影响。还分析了这些检测网络在数据分布偏移、自然环境变化、对抗攻击等因素影响下的鲁棒性，以及提供对预测结果可靠性的校准分析。另外分析了诸多网络在两个真实任务上（自动驾驶检测、肠道息肉检测）的表现。最后还进一步分析了多种网络结构在边缘嵌入式设备上（NVIDIA Jetson TX2，Jetson Xavier）的实时性能表现。论文实验非常丰富，给出了工业界和学界可能忽然的一些问题的经验指导，值得一读。
1. 总览

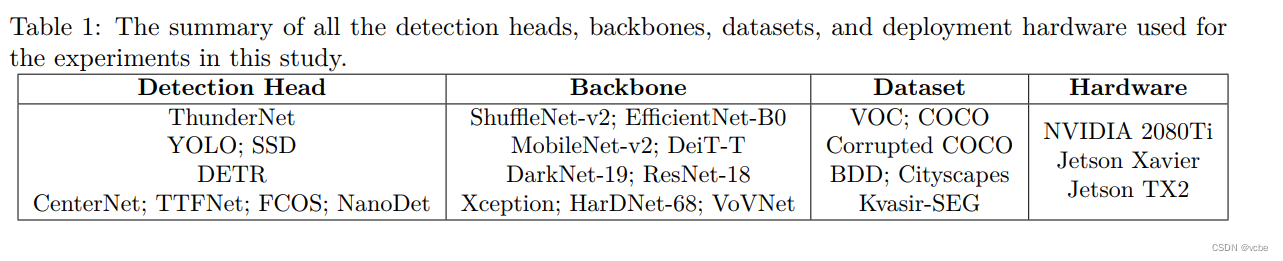

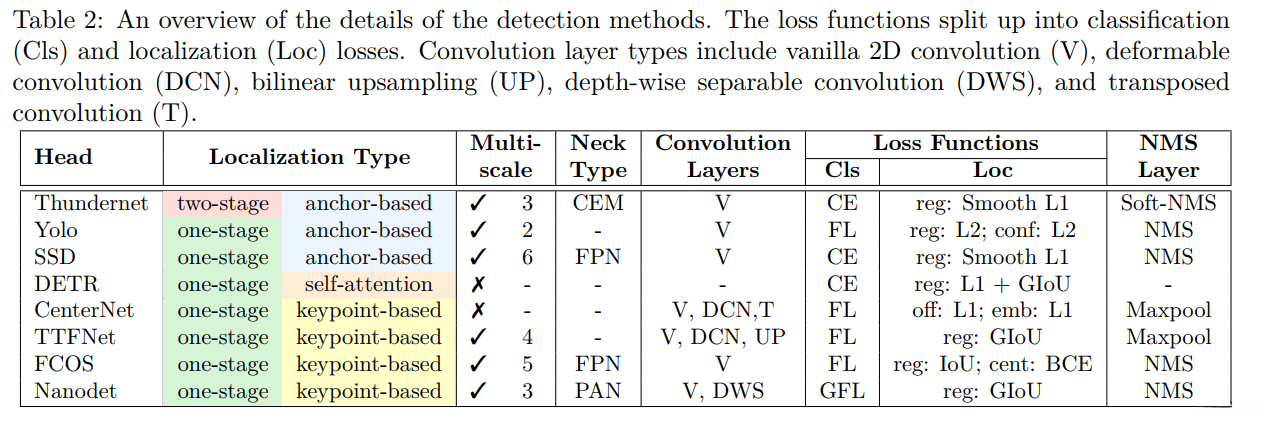

本文对比的检测框架包括二阶段的ThunderNet、一阶段的YOLOv2、SSD、基于transformer的端到端检测器DETR、基于点检测的CenterNet、TTFNet、FOCS、NanoDet。同时对比了多种Backbone。网络特点汇总如下：

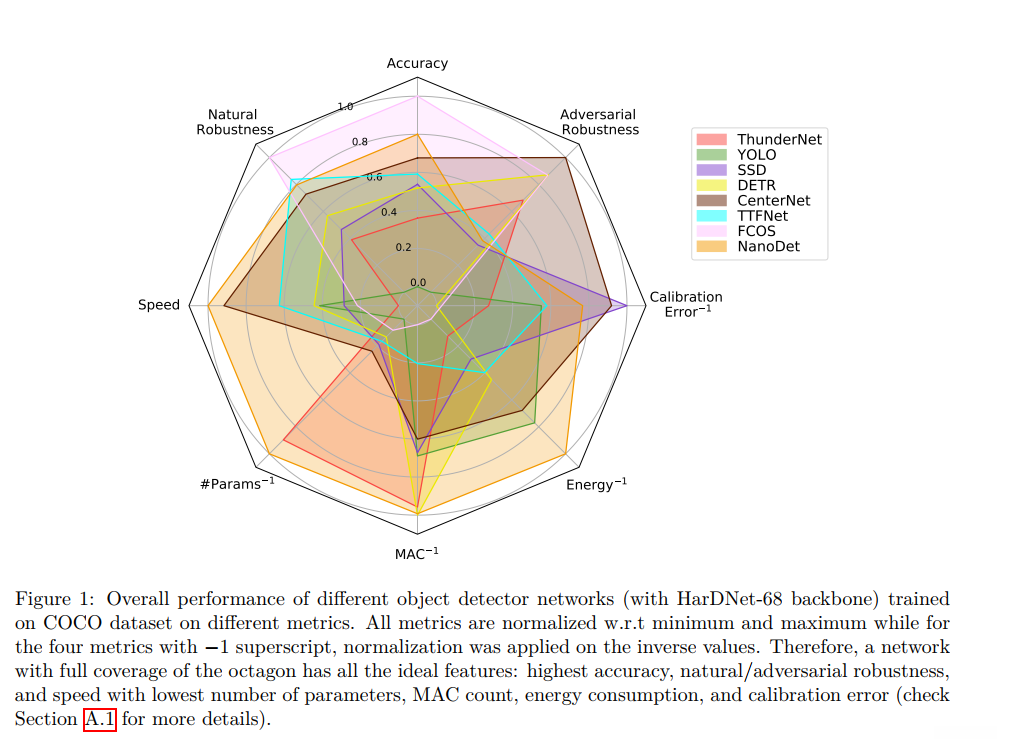

并绘制了属性八边形对比。
从图上可看出 NanoDet 在多数属性上都取得了较好的结果，SSD具有最低的校准误差。
论文贡献点
- 九种特征提取网络、八种检测头的组合研究。涉及两阶段、一阶段、基于anchor、基于关键点检测、基于transformer的实时检测网络对比实验。
- 在基线数据集上对比各网络的
精度,速度,参数量,计算量,能耗。 - 分析输入尺寸、anchor大小、置信度阈值、和特定结构对网络性能的影响。

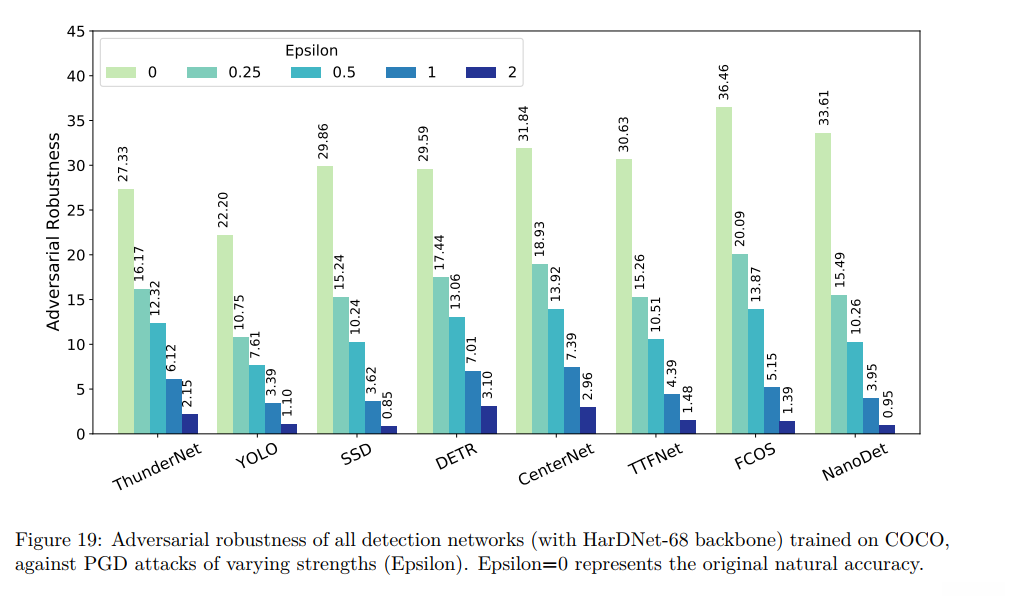

- 分析网络在不同自然干扰、不同强度下对抗攻击下的鲁棒性。
- 通过评估网络校准分数分析网络结构的可靠性。

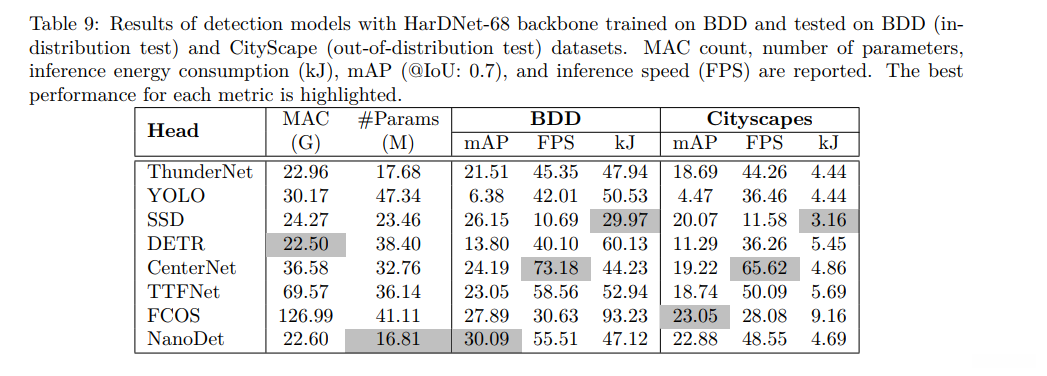

- 在自动驾驶BDD数据检测应用和分布外数据上的泛化能力对比。
- 通过TensorRT加速优化的 边缘设备部署分析：Jetson-Xavier，Jetson-Tx2
- 医学图像病灶检测的应用分析：Kvasir-SEG上检测癌性息肉。
2. 目标网络结构介绍
目标检测任务同时对目标实例进行分类和定位。通常可分为一阶段和两阶段网络。
两阶段检测网络通常包括一个独立的Region Proposal Network (RPN)。通过RPN提取到感兴趣区域，然后分别输入到分类head进行分类，输入到回归head得到定位坐标。通常两阶段网络很少用于实时检查。ThunderNet通过轻量化的RPN结构实现了实时检测。
一阶段检测网络不包含独立的Proposal 结构，而是考虑所有可能的目标点。一阶段检测网络通常可分为基于anchor的和基于关键点定位的网络架构。

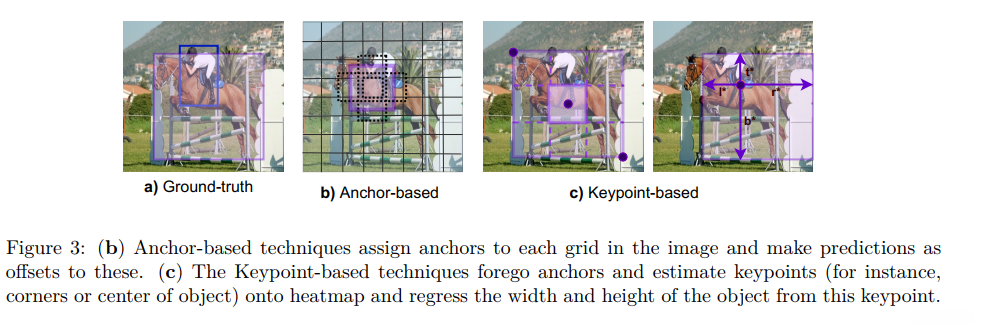

anchor based 通过预定义的anchor（锚点）辅助预测。比较有名的就是YOLO系列。将输入图像分成网格点，当框的中心点落在格子内时，这个格子就对应一个预测框。每个网格点可以输出多个预测框。SSD 通过FPN（特征金字塔）结构预测不同尺度的目标框和类别。
缺点在于anchor的定义是数据集相关的，包含了较多的超参数，比如anchor数量，长宽比等。
后续研究提出的keypoint based 将目标看做是点或者点的集合，而不是矩形框。关键点通常是目标的中心点或者四周的角点，通过点直接回归框的位置、长宽，而不是通过预定义的anchor框。基于点检测的检测网络主要包括CornetNet，CenterNet，FCOS, NanoDet和TTFNet。
基于CNN的检测网络通常缺乏全局上下文信息，而且需要较为复杂的后处理，比如NMS（非极大值抑制，过滤重复的框）。20年有研究提出基于Transformer的端到端目标检测框架DETR。以集合预测的形式直接预测目标框集合，省去了NMS的麻烦，取得了非常高的精度。
2.1 目标检测网络的基本组件
目标检测：给定一张图像，以及预定义的类别，输出目标实例的坐标（cx,cy,w,h，\theta）和目标的类别。目标检测网络通常包括一个Backbone 提取多维特征。提取到的特征输入检测Head 分别对目标进行分类和坐标回归。
目标检测常用的损失函数包括：
- 分类交叉熵Loss
L_{ce}=-\sum_{i=1}^{n}C_{i}\log(p_i) 其中p_i为类别概率。
交叉熵损失未考虑检测任务中的正负样本不平衡问题。Focal Loss 提出将困难样本赋予更高的权重，降低简单样本权重提高性能。
- focal loss
L_{FL}=-\alpha_i(1-p_i)^{\lambda}\log(p_i)
回归loss通常为L1 Loss或者L2 Loss. 此外还有辅助回归的IOU Loss, GIOU Loss等，提高收敛速度和检测精度。

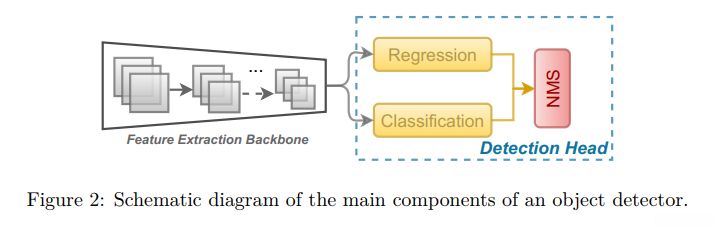

典型的检测网络架构图如下：
NMS(Non-Maximum Suppression)
传统目标检测会输出大量重复的检测框，通过极大值阈值后处理操作过滤。具体来说，将预测框置信度从大到小排序，选择置信度最高的框，剩下目标框和当前置信度最高框的IOU大于阈值的将被剔除。重复这个过程直到过滤掉所有重复目标。在密集目标检测任务中，可能有部分目标因为和其他框距离太近而被过滤掉。为了解决该问题提出了Soft-NMS。
soft-nms中给IOU大于阈值的目标置信度加了（1-IOU）的惩罚。
而基于关键点检测的算法中不采用基于IOU的NMS，而是通过简单的给headmap 取峰值实现过滤
2.2 目标检测难点
理想的目标检测器需要同时取得高精度和高速度。精度和速度同时依赖于输入图像大小和目标尺寸。通常高分辨的输入带来更好的精度，但是速度会同时下降。如何取得精度和速度上的平衡是具有挑战性的。
通常来说，目标检测器在小目标检测性能要弱于中等目标和大目标。密集目标检测和旋转框检测也相对更有难度。
为了取得较高的精度，检测算法需要足够的鲁棒，以适应巨大的类内差异（尺寸，形状，类型，姿态，形变）等。基于anchor的检测器需要根据不同的数据集设计不同的anchor。
另一个挑战在于，在真实场景下的目标检测，需要适应不同的自然天气变化(雨天、雾天、雪天）和灯光条件。在自动驾驶领域，需要考虑复杂的背景、拥挤的场景和摄像头参数。
最后，深度神经网络依赖短期学习线索，很容易在训练数据分布上过拟合，而在分布外的样本上性能下降。在未见过的分布外数据上的泛化能力也是需要重点考虑。
2.3 常见的实时检测头

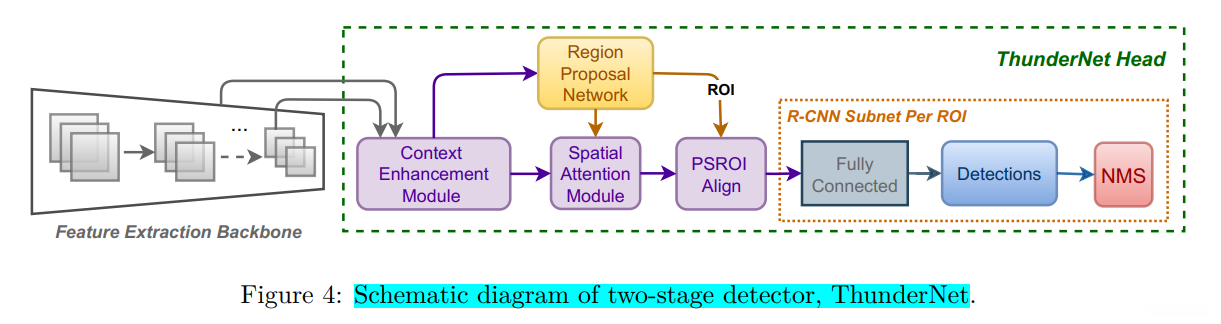

2.3.1 ThunderNet

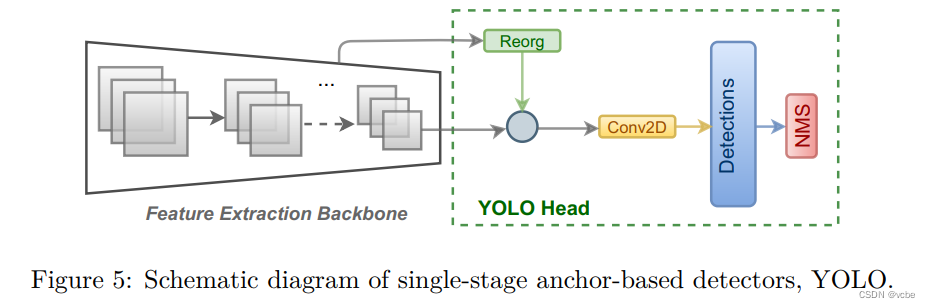

2.3.2 YOLO

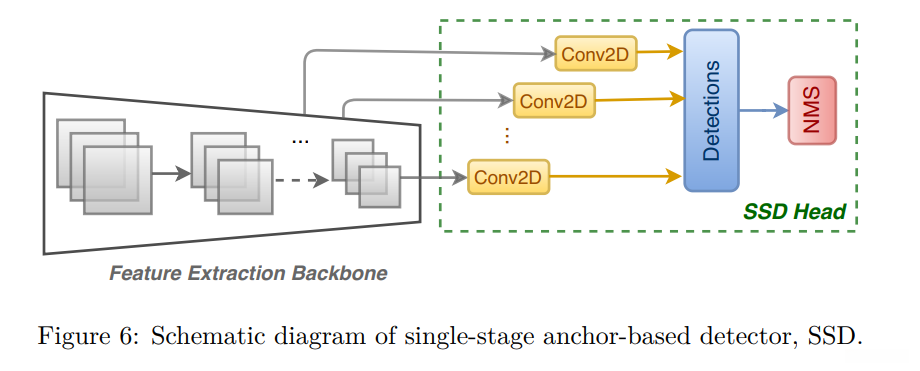

2.3.3 SSD

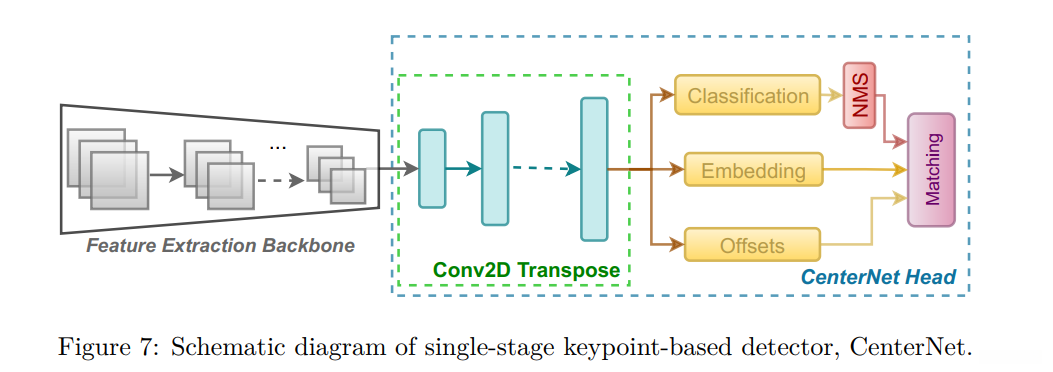

2.3.4 CenterNet

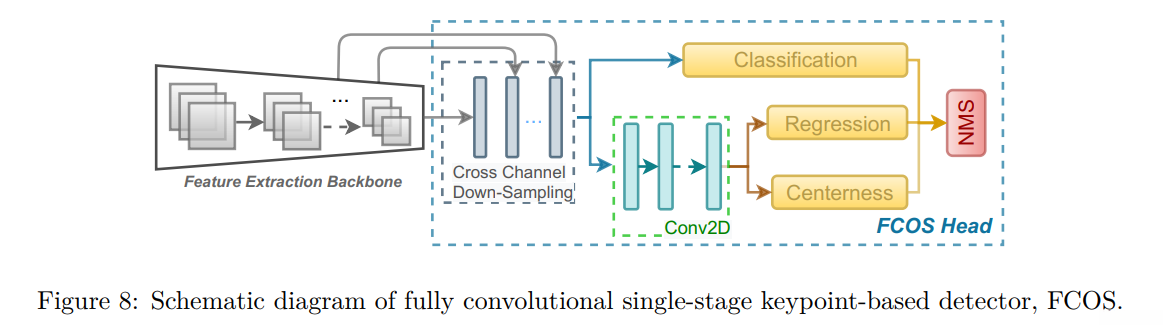

2.3.5 FCOS

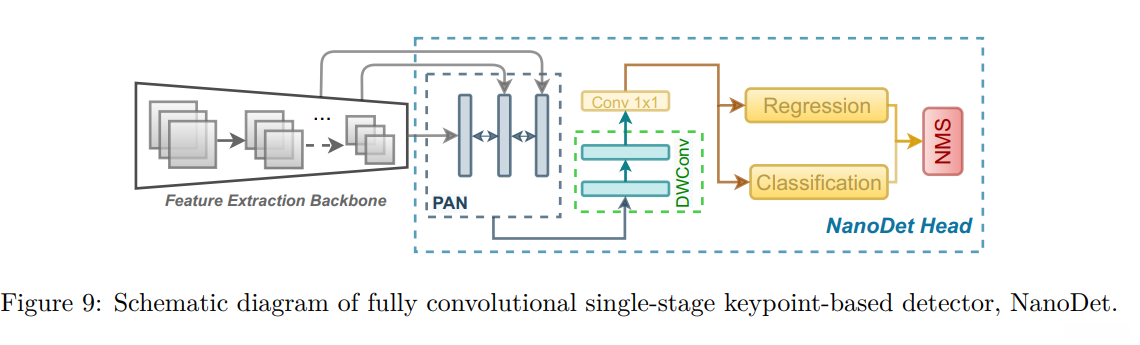

2.3.6 NanoDet

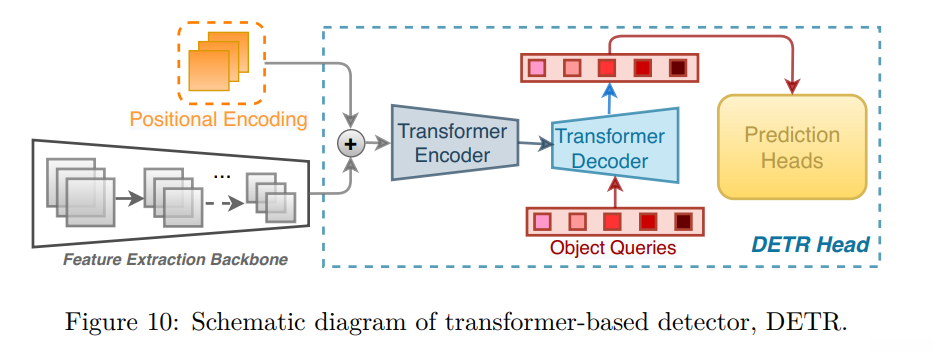

2.3.7 DETR

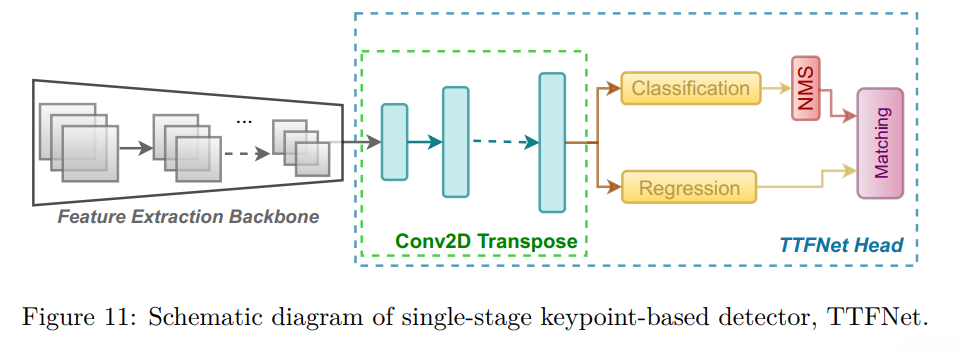

2.3.8 TTFNet
2.4 常见的Backbone
| 基础网络 | 特性 |
|---|---|
| ReNet | 经典网络，引入shortcut机制 |
| DarkNet | 轻量特征提取 |
| Xception | 基于Depth-wise separable conv |
| MobileNet | inverted residual blocks, Depth-wise separable conv, 轻量化网络 |
| Shuffle-Net | 将通道数一分为二，输入两个residual block， shuffle channel，减少延时 |
| VoVNet | One-shot Aggregation，降低加乘法计算量，提高GPU运算效率 |
| EfficientNet | 基于mobile和NAS的轻量化网络，用了Mobile Inverted Bottleneck Conv和 Squeeze & Excitation 模块， 根据参数化网络的深度，宽度和输入大小，获取不同尺度的网络结构 |
| HarDNet | 采用 Harmonic Densely Connected |
| DeiT | Date-efficient image Transformer |

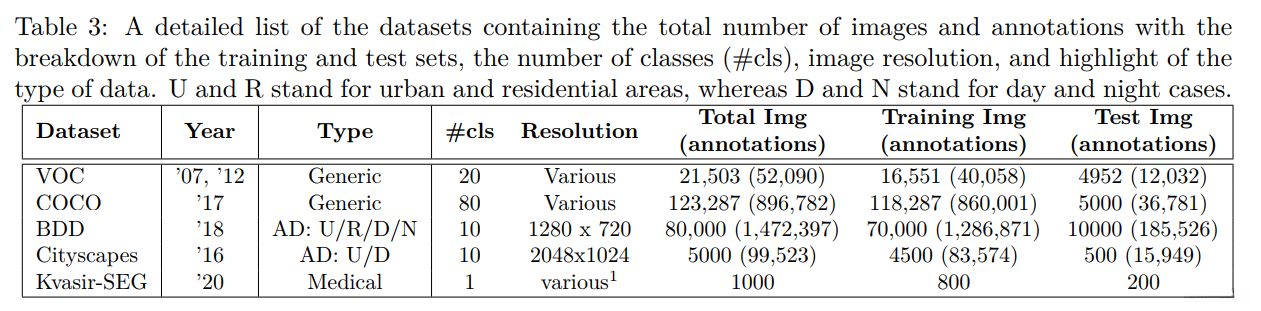

2.5 常见的公开数据集
2.6 评价指标
在特定IOU阈值下根据像本的分类结果可以定义TP和FP,从而计算precision和recall。
precision表示网络预测样本中，正确样本的比率
recall 表示网络检测出所有正样本的能力
precision=\frac{TP}{TP+FP}
recall=\frac{TP}{TP+FP}
根据precision和recall可以计算F1:
F1=2\times\frac{precision\times{recall}}{precision+{recall}}
F1分数在precision和recall中取得均衡。PR 曲线表示precision和recall在不同阈值下的动态变化趋势。AP值（average of precision）表示IOU阈值从[0,1]时PR曲线下面积。mAP 为所有类别的AP值平均。
PASCAL VOC 中 采用mAP50为评价指标，即IOU阈值为0.5时的mAP。
COCO中将IOU阈值[0.5,0.95]根据步长为0.05分成10等份，然后计算mAP。
MAC （multiply-accumulate operations）统计卷积，BN, FC计算量。
3 实验结果

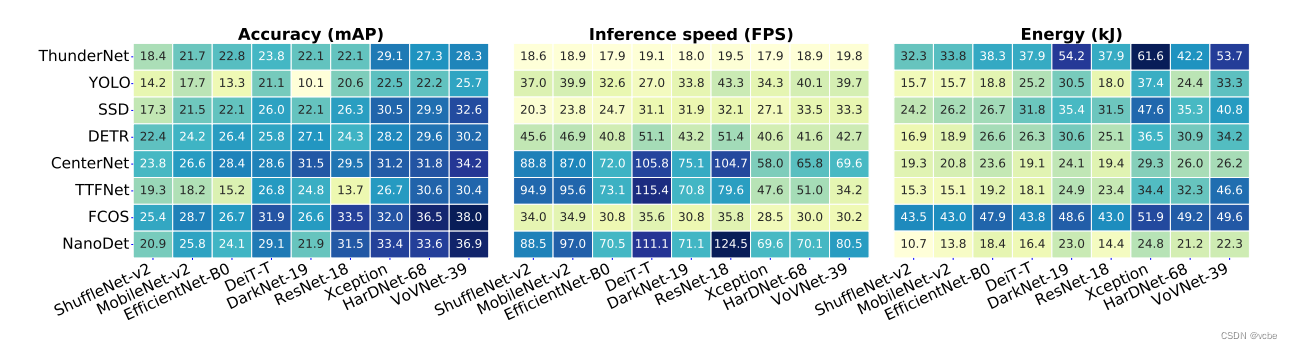

3.1 COOC上mAP, FPS和Energy
其中mAP越高颜色越深，FPS速度越快颜色越深，Energy能耗越低颜色越浅

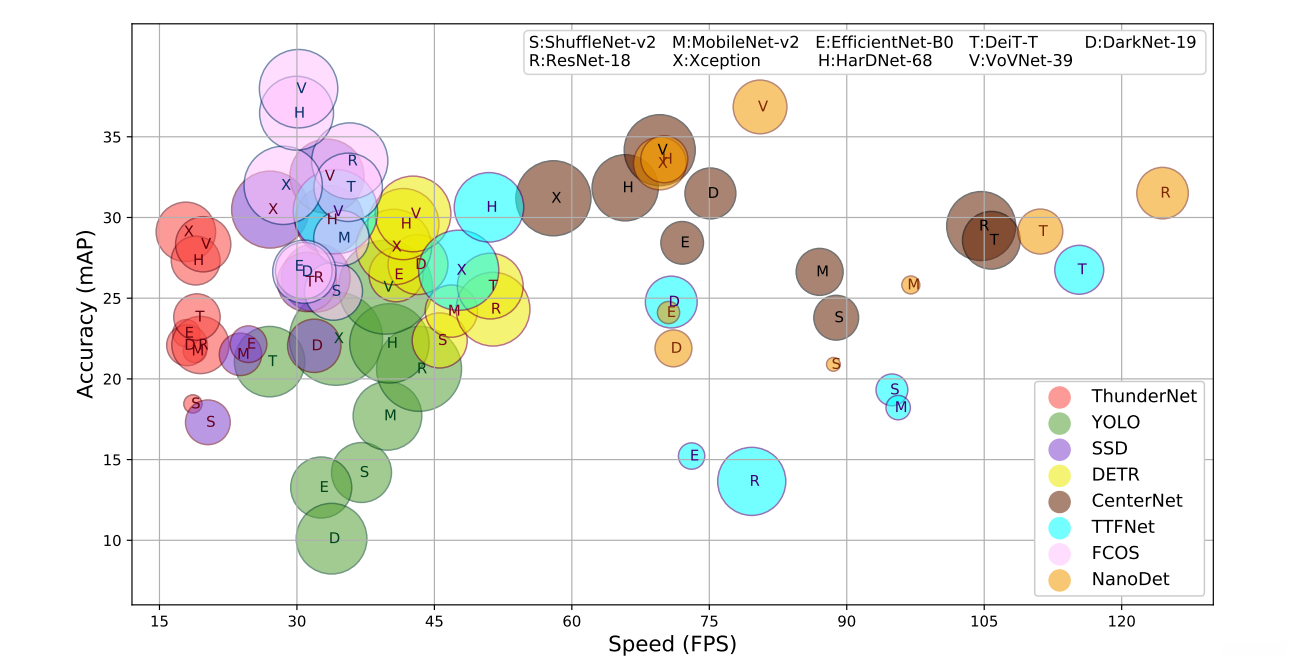

3.2 不同head和不同backbone下，参数量、FPS、mAP对比
右上角模型表示速度最快，精度最高

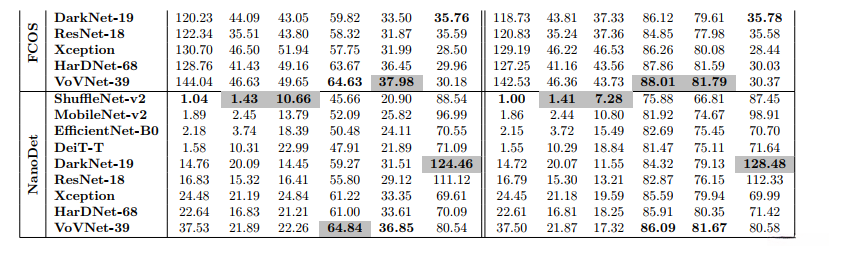

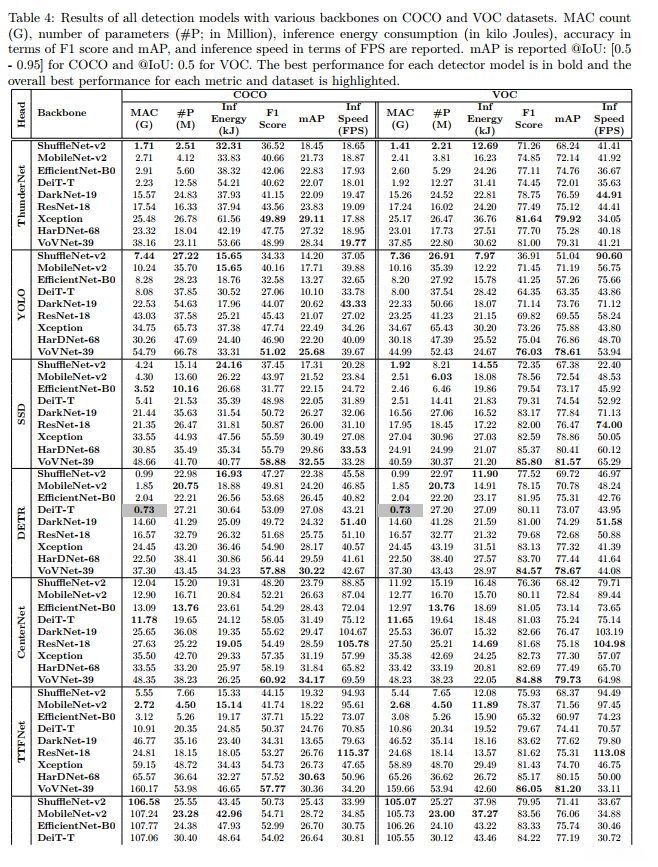

3.3 所有网络结构组合性能完全对比

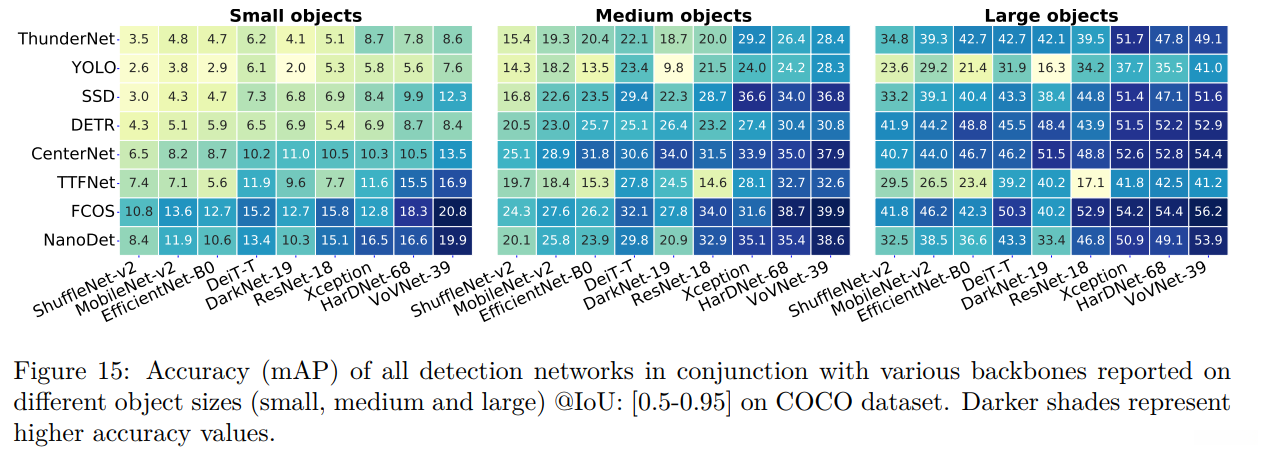

3.4 不同网络在小、中、大目标上的性能对比

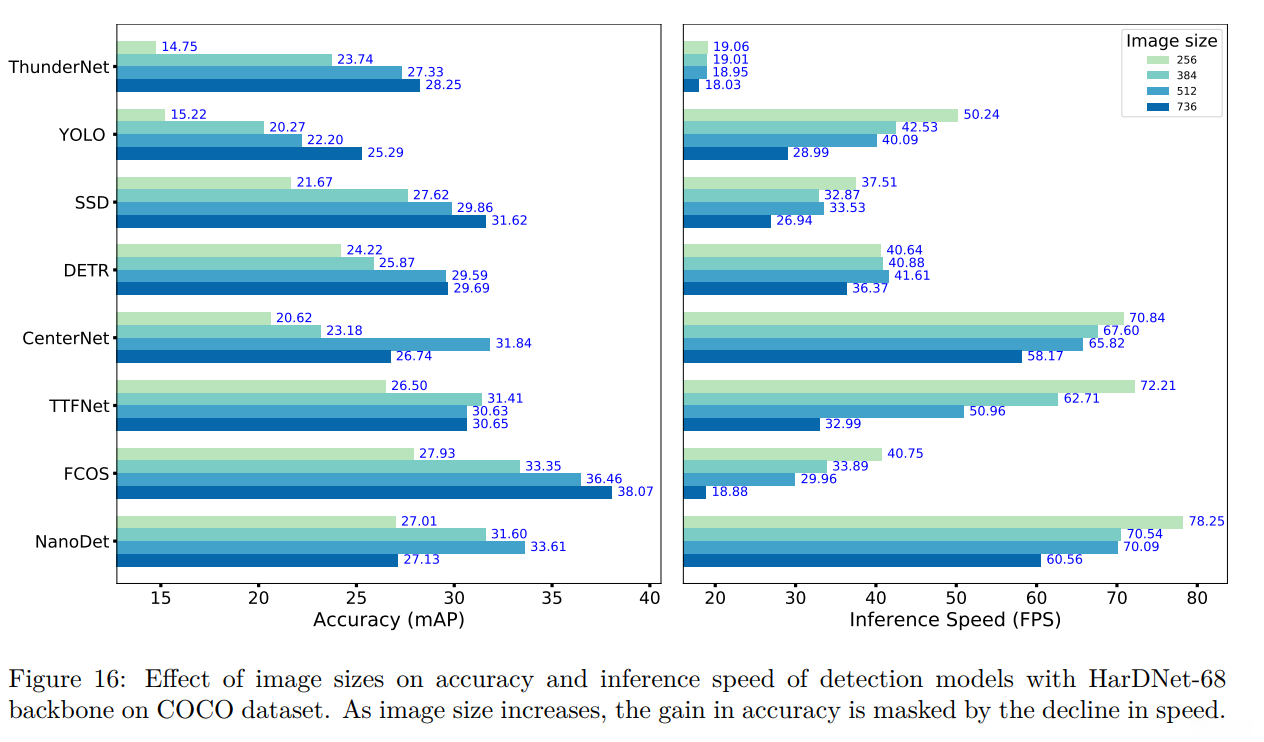

3.5 不同输入尺度对速度和精度的影响

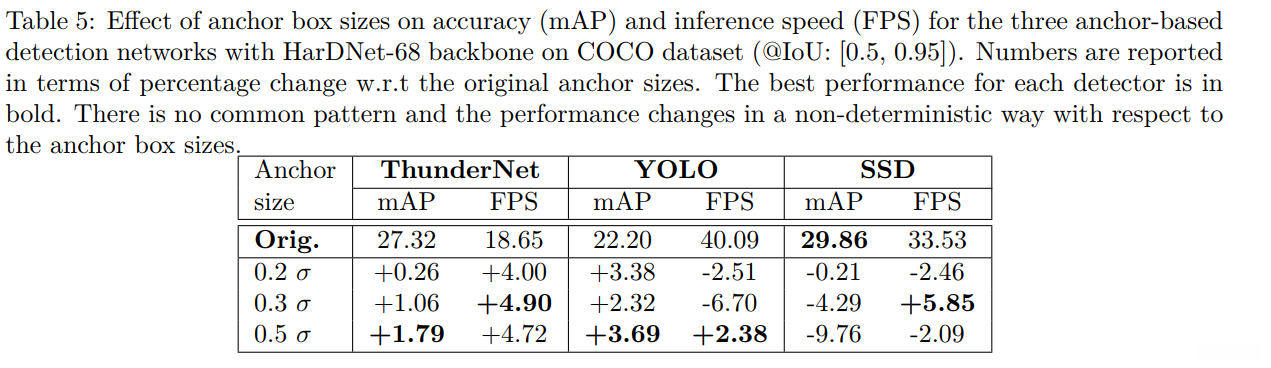

3.6 不同anchor大小对速度和精度的影响
按表格中可见、对于ThunderNet，适当降低anchor大小可以提升速度和精度

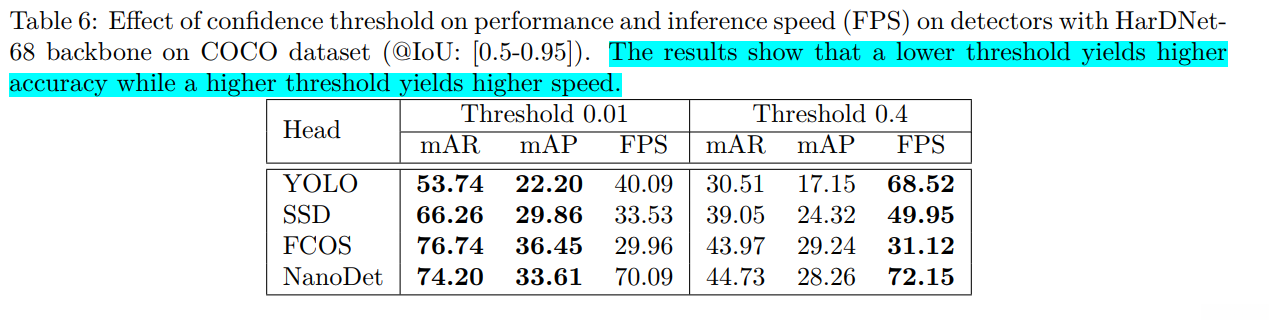

3.7 不同置信度阈值大小对速度和精度的影响

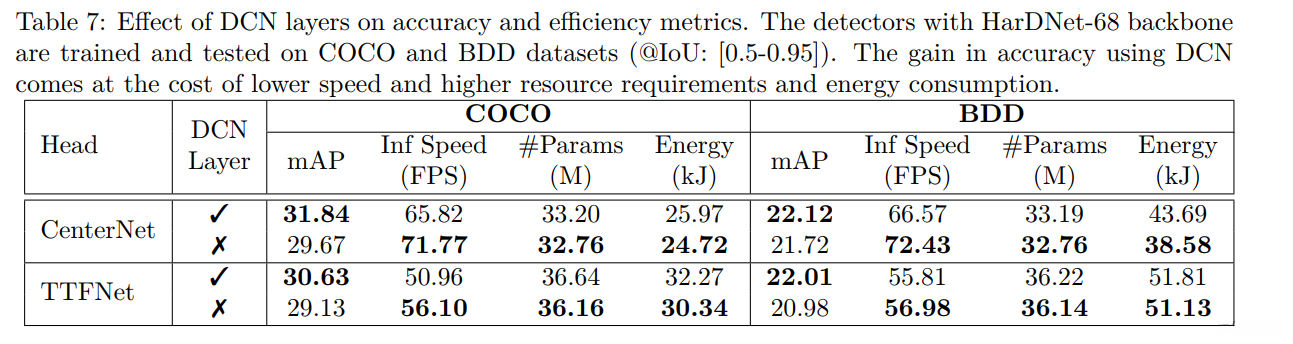

3.8 是否使用Deformable Conv对速度和精度的影响
可见Deformable Conv基本都能明显提升算精度，但是也会降低推理速度。
4. 目标检测矫正（Calibration）
一些对安全性要求较高的应用，（如自动驾驶、医学影像分析）需要目标检测算法具有高精度和高可靠性。检测器输出的结果，不仅需足够准确，还需要在提示出结果不正确的概率。一般的检测网络输出置信度和目标的可信度之间没有正比的关系。模型矫正提供对检测器不确定度的评估，可以将不确定度提供给终端用户，或者用于模型输出的进一步分析处理。它反映了模型预测结果最终可能的精度的度量。大多数论文和模型旨在优化最终的算法精度，而很少考虑输出的可信度。
主流的模型矫正工作均集中于分类任务，Expected Calibration Error (ECE) 是一种常见的评估校准以及评估精度和置信度差异的评价指标。在分类域中，该得分表示分类精度与估计置信度的偏差。【Multivariate confidence calibration for object detection，2020cvpr】将该指标扩展到目标检测领域，提出 Detection-ECE， 在考虑分类置信度的同时，还会计算目标框的特性。

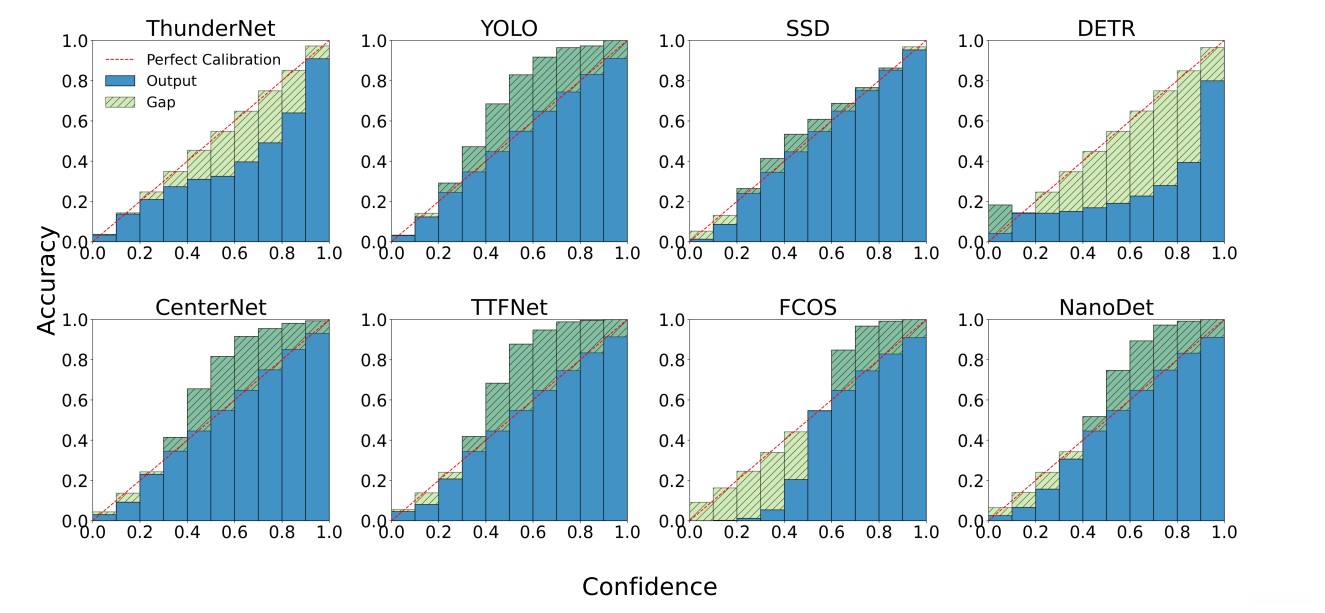

D-ECE计算时，将置信度空间和Bounding-box空间等份成区间，然后遍历所有的区间，并累计每个区间内AP值和置信度之间的差值。分类时只考虑置信度，但是在检测任务中，还需要考虑目标框的置信度，cx, cy, w，h。下图为基于HarDNet-backone下不同检测框架的可靠性图。绿色带阴影的部分表示相对于完美矫正结果的差异。深色阴影表示低估置信度的结果，即准确的预测目标置信度低，如YOLO网络。浅绿色表示网络输出过于自信，如DETR，倾向于给假阳性结果较高的置信度得分。矫准越好的网络，可靠性越高，如SSD网络。通常一阶段网络倾向于欠自信，二阶段网络倾向于过度自信。
ECE和D-ECE的数值结果

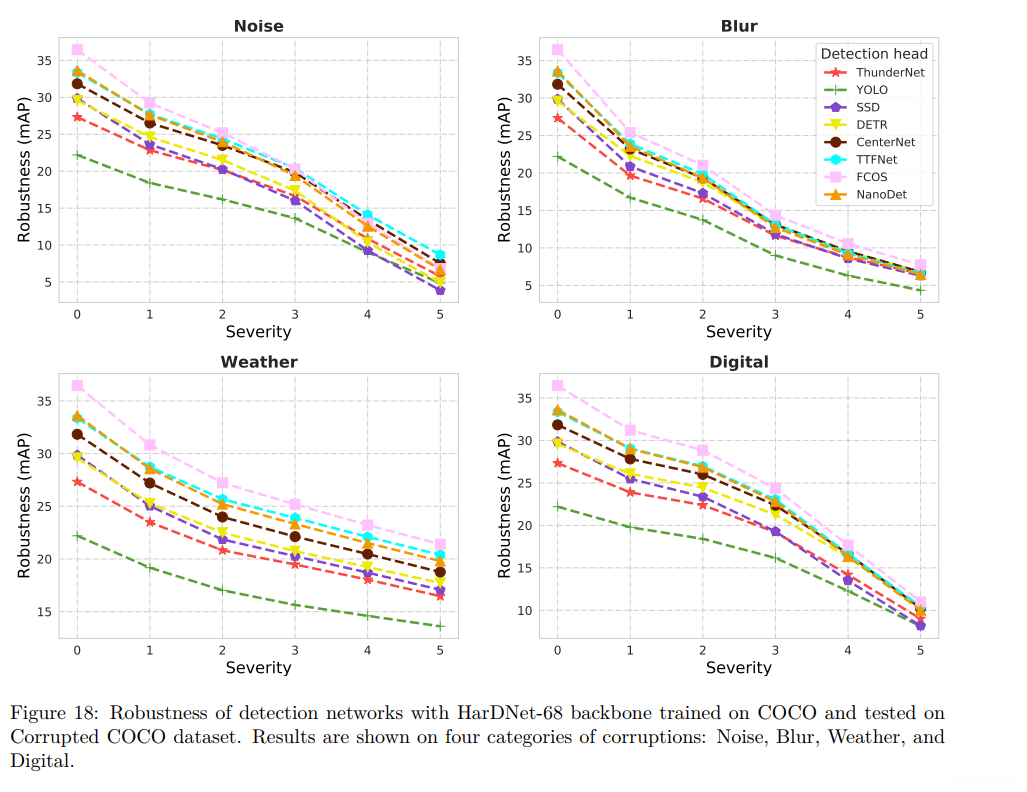

5. 天气变化和噪声对检测算法精度、鲁棒性的影响
6. MAC和算法精度，

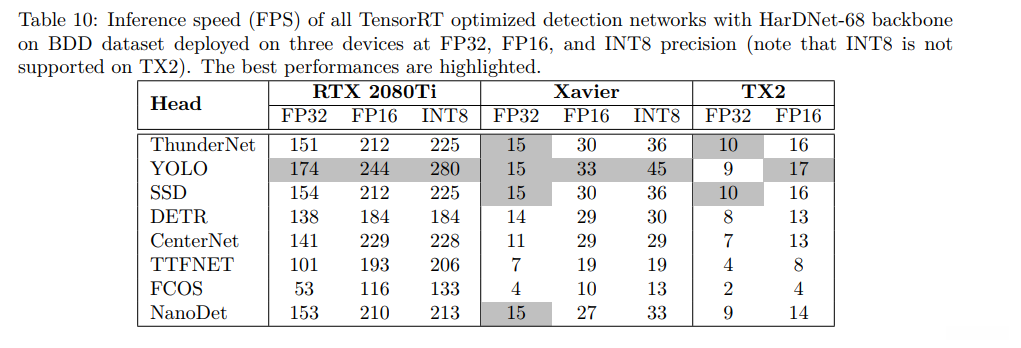

7. 通用GPU和边缘设备部署、量化结果对比

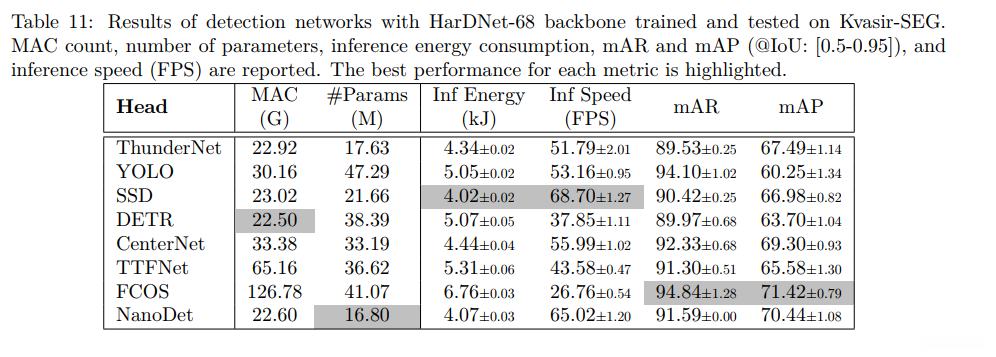

8. CASE, 肠息肉检测
