Swin Transformer网络

一、前言

1.1各项优点

Swin Transformer 的优点主要体现在以下几个方面：

分类任务 ：Swin Transformer 使用了层次化的设计，能够有效捕捉不同尺度的特征，提升分类精度，尤其在图像分类中相较于传统的卷积神经网络（CNN）具有更强的表达能力。

分割任务 ：通过局部窗口的自注意力机制和跨窗口连接，Swin Transformer 提供了高效的空间信息传递，使得在图像分割任务中，能更好地保留图像的细节，同时避免了计算上的高昂成本。

检测任务 ：Swin Transformer 的强大特征提取能力和跨尺度信息融合，使其在物体检测任务中能够获得更精细的定位信息，并且通过其可变形的网络结构，处理复杂场景中的物体识别和定位更加准确。

这些优点使得 Swin Transformer 在视觉任务中，尤其是在大型数据集上的表现超过传统方法。并且以及开源，各预训练模型已经给出，是新一代backbone，可直接套用在各项下游任务中。

1.2 解决了什么问题？

1.传统的transformer中要将图像做成一个一个的patch，每个patch组成了序列的小部分，所以要将每个patch做的详细一些（因为每个patch都包含了许多信息），这就必须要做成非常大的序列。

2.越长的序列算注意力肯定越慢，效率问题。

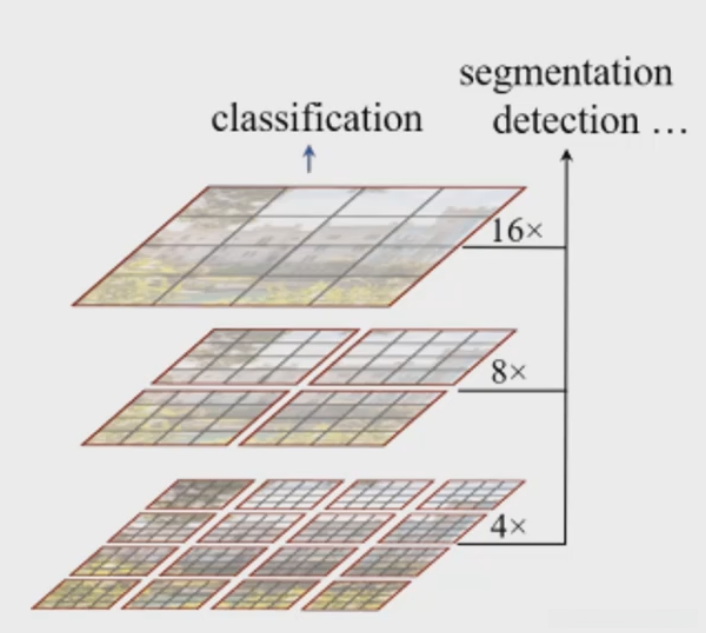

能否运用窗口和分层的形式来替代长序列呢？答案是可以的，这也是本质。这个过程有点像卷积+池化。

二、网络结构

核心就是，得到各patch特征构建序列，分层计算attention，其中block最为重要，对attention的计算方法进行了改进。

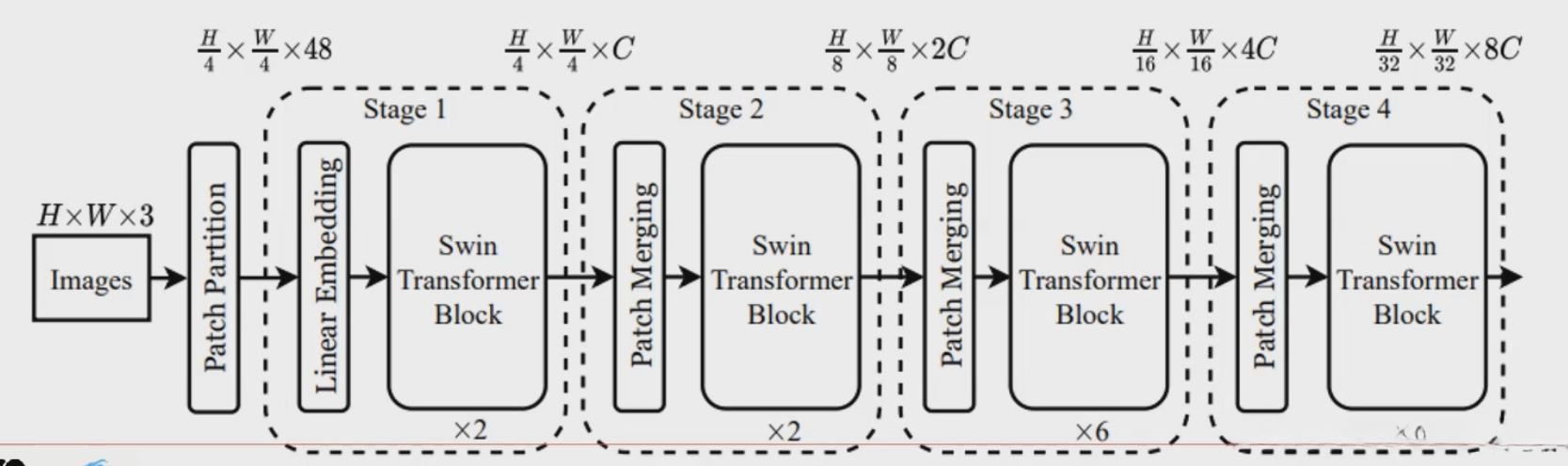

输入图像，先卷积成为特征图，再进行分为patch，每次经过Patch Merging特征图会变小（就是下采样），并同时特征图进行翻倍操作。

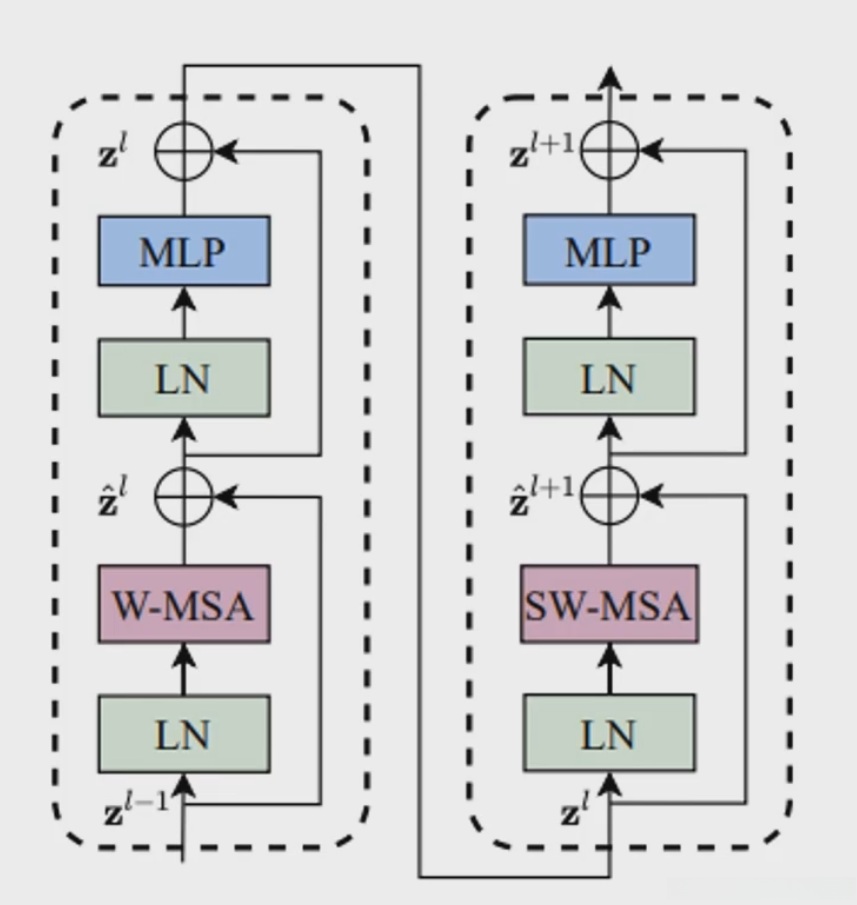

以上就是Transformer Blocks，上图是个组合，得一起上。W-MSA（WIndow Multi head self attention）基于窗口的注意力计算。SW-MSA就是滑动窗口后重新计算注意力。它两串联在一起就是block

2.1 Patch Embedding

输入：图像数据（224，224，3）输出（3136，96）即就是序列长度是3136个，每个向量是96维特征。这个是通过卷积得到的（源码的默认参数）

2.2 window_partition

输入：特征图（56，56，96）（56=224/4）默认窗口大小为7所以可以分成8*8个窗口，输出：特征图（64，7，7，96）.之前的单位是序列，现在是窗口（64个窗口）

2.3 W-MSA（Window Multi-head Self Attention）

对得到的每个窗口，计算各个窗口自己的自注意力得分。qkv三个矩阵放在一起：（3，64，3，49，32）即3个矩阵，64个窗口，heads为3，窗口大小为7*7=49，每个head的特征是96/3=32 attention结果为：（64，3，49，49）每个头都会得出每个窗口内的自注意力

2.4 window_reverse

通过得到的attention计算新的特征（64，49，96），总共64个窗口，每个窗口7*7大小，每个点对应96维向量。window_reverse就是通过reshape操作还原回去（56，56，96）这样就得到了和输入特征图一样大小，但其已经计算过attention。

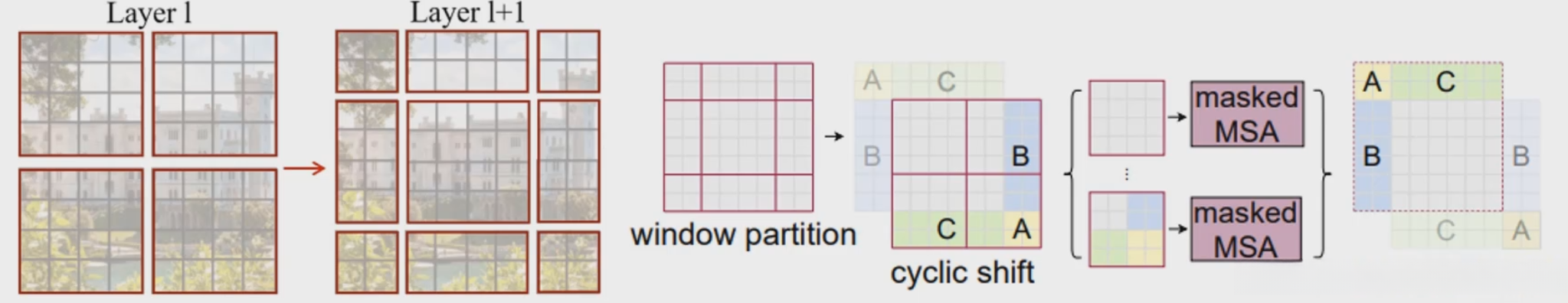

2.5 SW-MSA（Shifted Window）

通过滑动窗口，就可得到窗口直接的关系。窗口数会增加，那么计算量增加，如何解决？

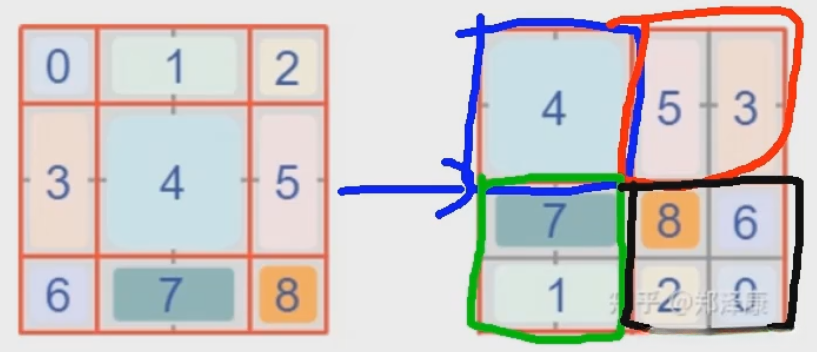

首先得到新窗口，对其进行位移操作，依然按四大块计算，只需计算自己的窗口。

2.6 Patch Merging

相当于下采样的操作，但是不同于池化，这个是间接的（对H和W维度进间隔采样然后拼接）
