0欧电阻到底有什么用？看完这些图片，你就懂了！

零欧姆电阻（跨接电阻器）在电路设计中具有多种作用，包括作为跳线避免高频干扰、测量大电流、保护电路免受过流损坏等。选择合适的零欧姆电阻时，需根据功率和封装类型（如0402、0603、1206）来确定其最大承受电流，通常在50毫欧阻值范围内，功率越大，电流承受能力越强。测试显示，不同封装的零欧姆电阻在电流超过一定值时，电压上升迅速，需注意散热和烧毁风险。

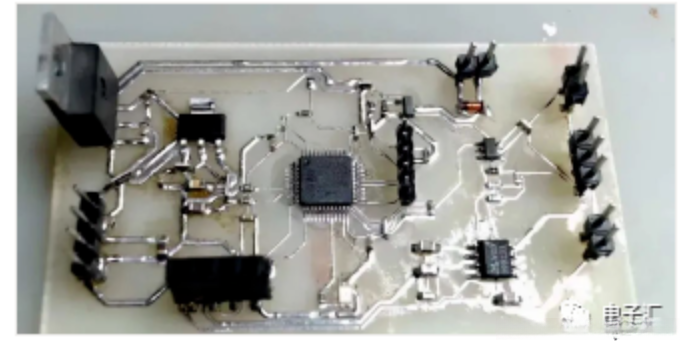

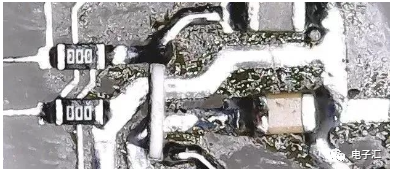

在电路板设计中，两点不能直接通过印刷电路连接，通常在正面使用跨线连接，这在普通板中很常见。为了确保自动贴片机和自动插件机的正常工作，零电阻被用来代替跨线连接。零欧姆电阻也被视为跨接电阻器，它是一种特殊用途的电阻。零欧姆电阻并非真正的零阻值，欧姆电阻实际上是阻值非常小的电阻。

零欧姆电阻的作用总结包括以下几个方面：
在电路中不具备任何功能，仅用于PCB设计中的调试便利或兼容性需求。
可作为跳线使用，避免跳针产生的高频干扰（作为天线使用）。
在电路参数初始设置不明确时，采用0\Omega电阻进行初步调试，随后通过实验确定具体参数，再以相应数值的元件替代。

零欧姆电阻本质上是电阻值极小的电阻，在测量某电路的高电流时，可以将零欧姆电阻接入电路，并联电流表，这种接法便于测量高电流，适用于大电流的测量。

在布线时，如果实在布不过去了，也可以加一个零欧的电阻。

在高频信号的环境下，充当电感或电容的角色。(受外部电路特性的影响)电感器主要应用于解决电磁兼容性问题。例如，在地线与地线之间，以及电源线与IC的引脚之间。

单点接地，具体而言，是指将保护接地、工作接地和直流接地在设备上分别设置为独立的系统，避免相互干扰。

实施电路保护措施，采用低成本的0603电阻作为USB过流保护电路。由于PCB走线的熔断电流较大，当发生短路或过流等故障时，此类电阻难以熔断，可能导致更严重的后果。

由于零欧电阻的电流承受能力较弱，其实零欧电阻并非完全没有电阻，而是具有非常小的电阻值。当电路发生过流时，首先将零欧电阻熔断，从而将电路断开，有效防止了更严重事故的发生。有时也会采用阻值为零点几或几欧的小电阻作为保险丝。虽然不建议采用，但有些厂商出于成本考虑，采用了此方案。

在数字与模拟等混合电路中，通常要求两个地点分开设置，并采用单点连接方式。一个零欧电阻可作为这两个地的连接元件，避免直接连接的可能。这样做带来的好处是，地线被划分为两个独立网络，这在后续大面积铺铜等处理时会带来诸多便利。值得提醒的是，在某些特殊情况下，我们可能需要使用电感器或磁珠等元件来实现地线连接。

在电路配置中，应避免在产品上设置跳线和拨码开关。由于用户可能随意更改设置，这可能导致误解。为了降低维护成本，可在电路板上用零欧电阻替代原有的跳线等。

如何选择零欧姆电阻

零欧姆电阻可以承受多少电流? 设计电路经常要用零欧姆电容，一般根据线路电流来选择电阻额定功率，那零欧姆一般选多少合适?

一般的零欧姆电阻的实际阻值在50毫欧左右+-5%的偏差。所以根据额定功率，你就可以计算出来，它的额定电流了。

0402 1/16W：1/16=II0.05 即I=1.118A

0603 1/8W：1/8=II0.05 即I=1.58A

0805 1/4W：1/4=II0.05 即I=2.236A

对于不同封装形式的0Ω电阻，其最大可承受电流值会受到其在PCB板上的散热性能的影响。对0603、0805、1206封装形式的0Ω电阻，分别进行了电流大小和电阻两端电压值之间的关系测试。测试结果显示，三种封装形式的0Ω电阻在电流超过6A后，其两端电压急剧上升。通过测试，我们得出了在不同封装形式下，0Ω电阻能够承受的最大电流值分别为：0603封装形式为0.5A，0805封装形式为0.8A，1206封装形式为1.2A。

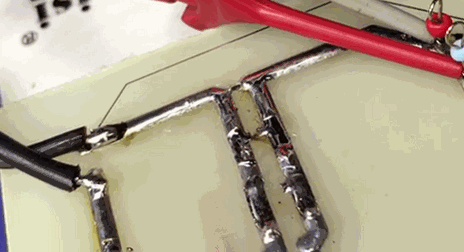

测试示意图显示，电阻的温度急剧上升，导致功率消耗显著增加。具体测试结果表明，0603型电阻在电流升至11.5A时出现烧坏现象，而0805电阻则在电流增加到12A时发生断裂。1206型电阻在12A电流下未出现烧坏情况。

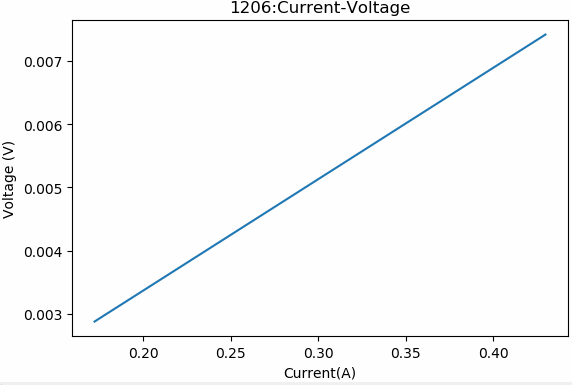

0603封装零欧姆电阻电流与电压之间的曲线

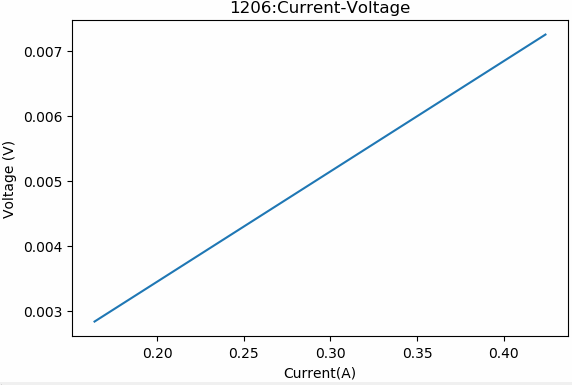

0805封装零欧姆电阻电流与电压之间的曲线

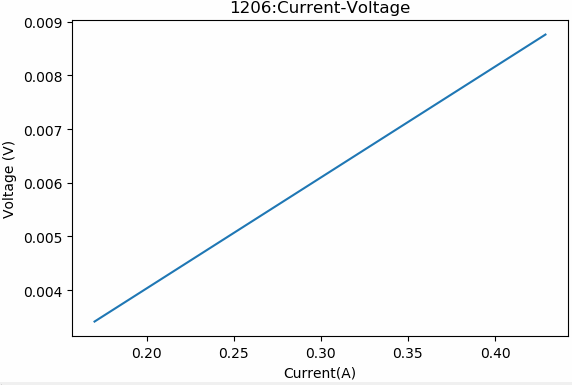

1206封装零姆电阻电流与电压之间的曲线
