EdgeCloudSim仿真实验平台使用介绍

该项目EdgeCloudSim涉及Java环境配置，使用Eclipse作为工具，项目结构包括核心代码和四个样例程序，分为七个模块进行仿真。运行时需修改日志文件路径，建议使用非C盘以避免保护机制报错。程序生成日志文件并提供MatLab绘图工具进行数据可视化。项目支持三个场景，实验结果可自动生成图表。整体流程包括配置修改、路径调整、数据处理和可视化输出，确保实验顺利进行。

跑程序前的准备工作：

1. Java环境配置:网上搜教程吧，按着提示做就可以
2. 我使用的工具：Eclipse
3. 项目链接：其中包含EdgeCloudSim英文说明文档和EdgeCloudSim工程文件夹
   链接：https://pan.baidu.com/s/12dFGYggAymoKhfR0WRhwKg
   提取码：tcjp （项目）
   链接：https://pan.baidu.com/s/18cEBTHHtn67U-gPAKTeQlg
   提取码：9zhx （英文说明文档）

1.项目整体结构

项目的导入过程非常便捷，操作极为简便，只需将项目文件直接放置在当前编辑器的工作目录中即可完成。

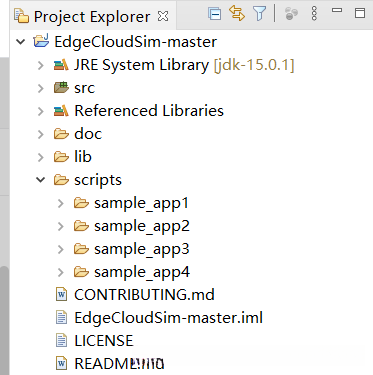

如上文所示，EdgeCloudSim-master导入后的目录结构清晰明了，其中作者在src文件夹中精心编写了核心代码库，其中包括四个独立运行的样例程序：sample_app1至sample_app4。

每个样例程序都具有完整的运行环境配置，并且在执行过程中会产生大量日志信息，同时与eclipse控制面板进行交互输出，便于调试和观察运行结果。

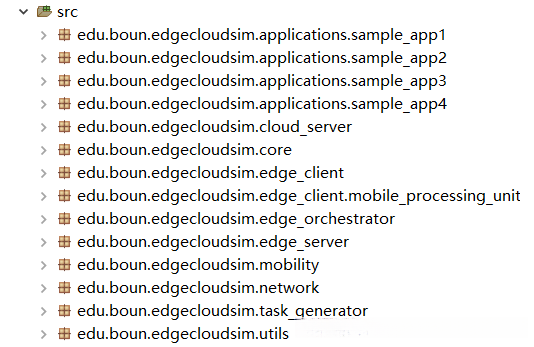

通过命名机制，我们可以直接体现各个包的用途，例如edge_client一目了然地表明了其作为边缘客户端的特性，其他包亦是如此。

核心仿真系统

2.程序运行

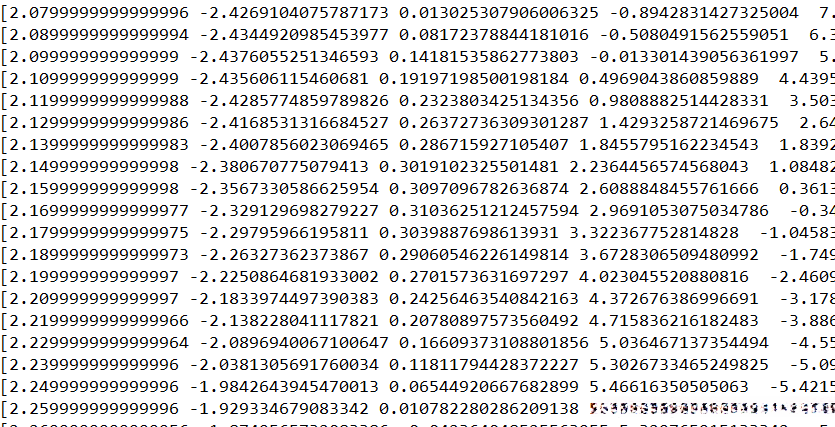

通过直接运行该项目，我们也可以获得所需数据，如图所示。说实话，看到这些数据确实让人头疼，不知道该怎么处理。

开发者构思出了一个非常出色的设计方案，考虑得非常全面，确实堪称上乘之作。所谓前人栽树，后人乘凉，不得不为开发这个环境的开发者表示由衷的敬意。

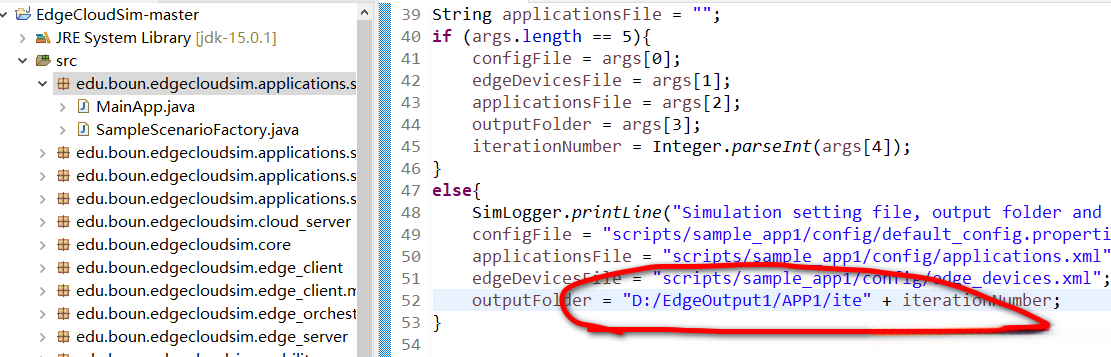

运行示例代码，项目能够顺利运行的关键在于调整日志输出文件夹的路径设置。如图所示。

如果不修改路径，系统将导致无法找到原文件夹。此外，修改路径可以避免潜在问题。

建议将C盘作为程序日志输出路径，因为我最初也是选择了C盘作为日志文件输出路径，但发现系统在使用该路径时出现报错。经过分析，我认为C盘可能有某种保护机制。

程序运行后会生成大量日志文件，这些日志文件同样具有重要意义，因为作者随后还编写了Matlab绘图程序。在Matlab中直接调用函数，利用日志文件进行绘图操作非常顺手，操作起来非常顺手，给人一种办公自动化的感觉！

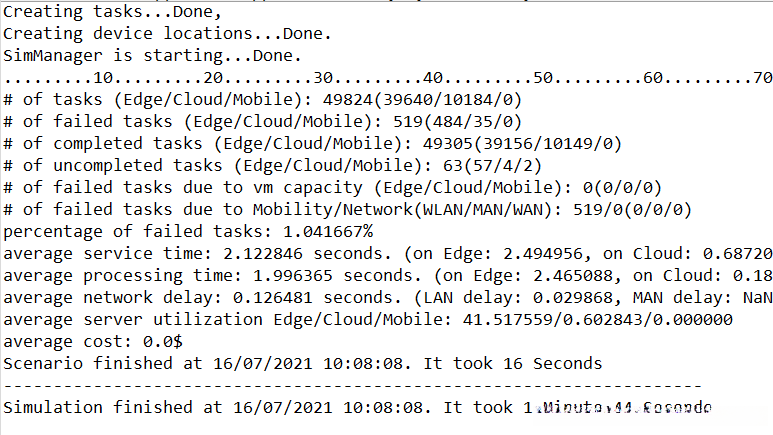

通过图表可以看出，样例sample_app1在设备数量设置为500时的总运行时间为1分44秒。系统原先配置为1000，经过调整后将设备数量设为500以提高运行效率。该设备数量参数位于配置文件中，用户可根据需要进行调整。

3.场景介绍

实验中涉及的三个具体场景，同时在样例代码中，程序运行结果也得到了展示。代码输出部分的描述同样非常清晰，涵盖了各个关键点。包括运行结果、代码解释以及性能评估等方面。

1. SINGLE_TIER - Policy
2. TWO_TIER - Policy
3. TWO_TIER_WITH_EO - Policy
   每个场景的具体情况，可以在论文中进一步了解。

4.数据可视化

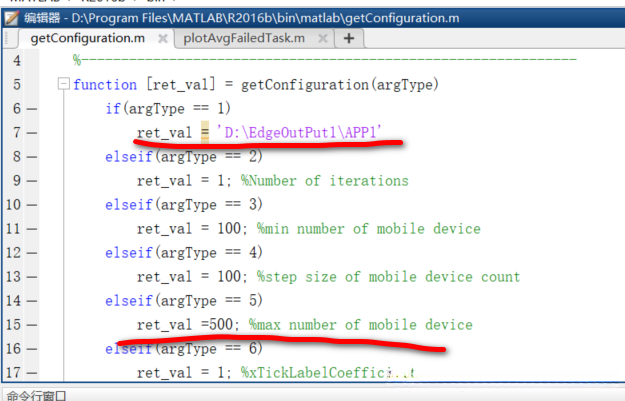

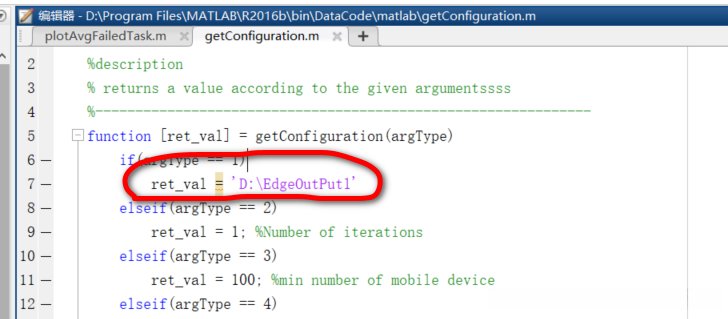

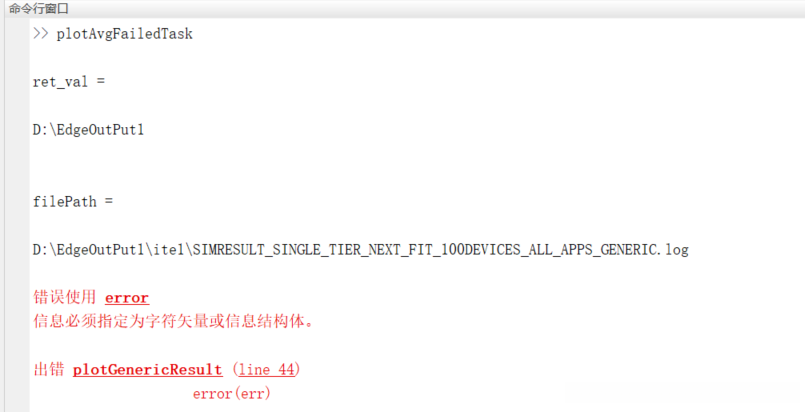

不得不提的是，作者非常贴心，为我们提供了MATLAB文件，便于我们对日志文件数据进行绘图。代码位于scripts文件夹下的sample_app1目录中，而scripts文件夹下所有的样例都包含有MATLAB代码。同样的第一步，我们需要先修改配置文件，即getConfiguration.m文件。这个文件非常重要，包含了大量关键数据，所有的.m文件都是根据这个文件夹中的配置文件进行操作的。在执行过程中，我遇到了一个小问题：当argType==1时，ret_val应该设置为日志保存文件夹，但系统却报错了！

通往成功的道路不会一帆风顺的，总带被搓搓棱角。

后来根据错误的信息，我修改了路径信息，以及最大设备数量，就可以了

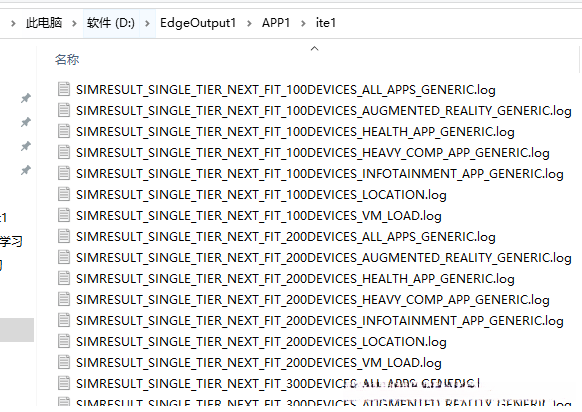

请留意我的日志文件夹，位于APP1文件夹下的ite1文件夹也即为最终日志存放的文件夹。

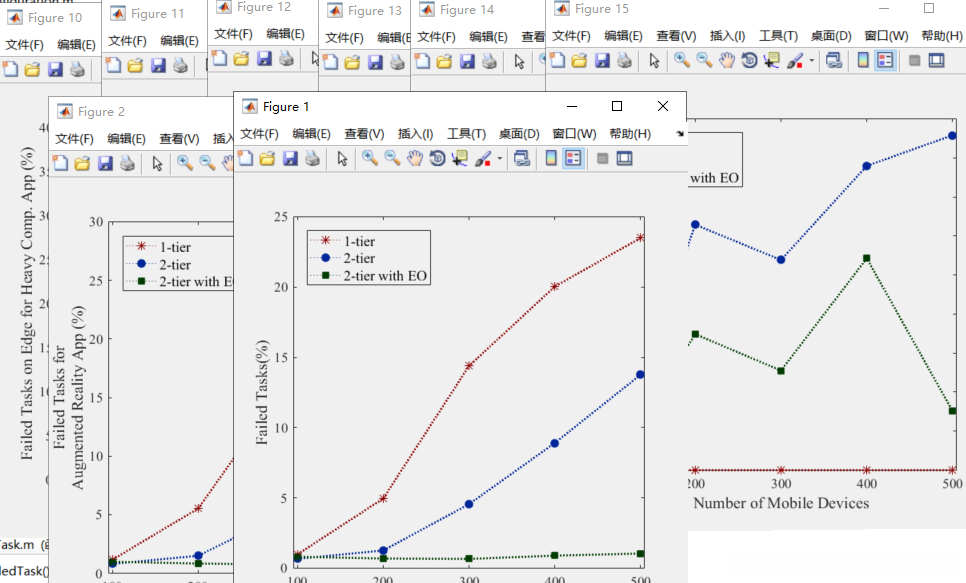

结果出来了！

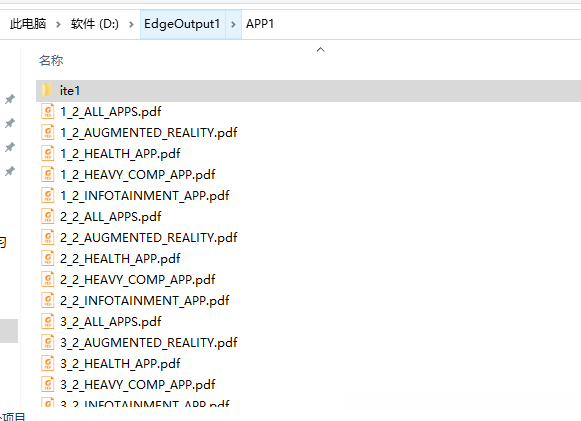

图片看起来并非杂乱无章，而是我特意将它们分离开来，以便大家更清晰地观看。同时，系统还自动生成了图片的PDF版本，效果相当不错。

这是我分享的所有内容。遇到问题时，建议先仔细阅读代码。昨天调试成功后，今天为了撰写博客，重新进行了调整，但问题依旧存在，整整花了上午的时间进行修复。需要注意的是，一旦代码运行正常，就应保持现状，不要随意改动。
