深度学习-循环神经网络（RNN）

循环神经网络（Recurrent Neural Network）

上一章我们已经介绍了CNN，可能我们会想这里为什么还需要构建一种新的网络RNN呢？因为现实生活中存在很多序列化结构，我们需要建立一种更优秀的序列数据模型。

• 文本：字母和词汇的序列
• 语音：音节的序列
• 视频：图像帧的序列
• 时态数据：气象观测数据，股票交易数据、房价数据等

  循环神经网络是一种人工神经网络，它的节点间的连接形成一个遵循时间序列的有向图，它的核心思想是，样本间存在顺序关系，每个样本和它之前的样本存在关联。通过神经网络在时序上的展开，我们能够找到样本之间的序列相关性。

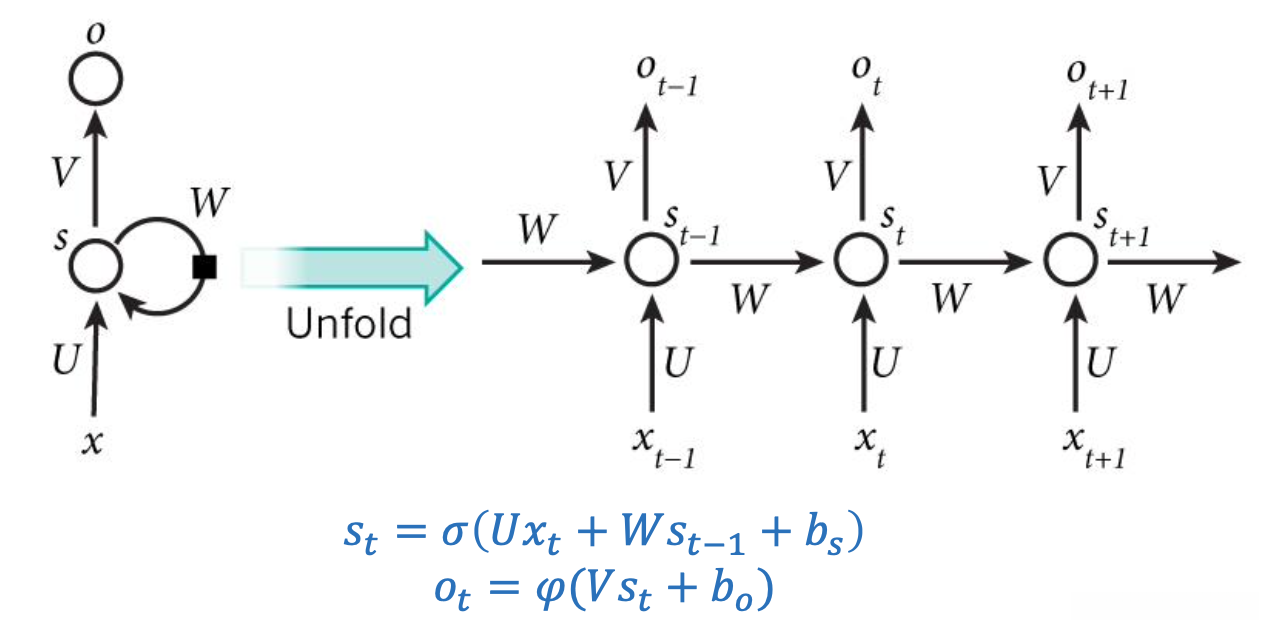

下面给出RNN的一般结构：

其中各个符号的表示：x_t,s_t,o_t分别表示的是t时刻的输入、记忆和输出，U,V,W是RNN的连接权重，b_s,b_o是RNN的偏置，\sigma,\varphi是激活函数，\sigma通常选tanh或sigmoid，\varphi通常选用softmax。

其中 softmax 函数，用于分类问题的概率计算。本质上是将一个K维的任意实数向量压缩 (映射)成另一个K维的实数向量，其中向量中的每个元素取值都介于(0，1)之间。
\sigma(\vec{z})_{i}=\frac{e^{z_{i}}}{\sum_{j=1}^{K} e^{z_{j}}}

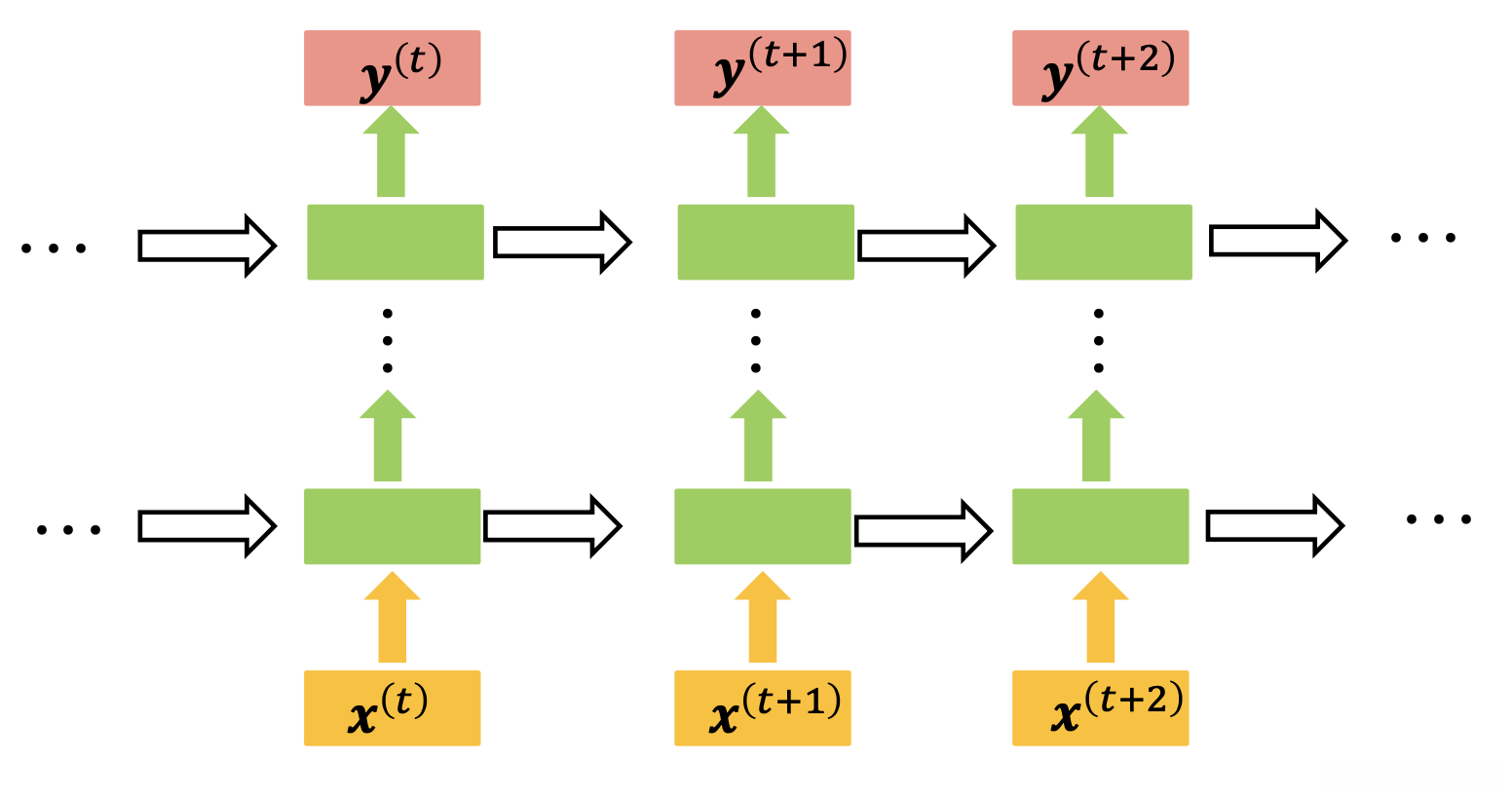

RNN的一般结构

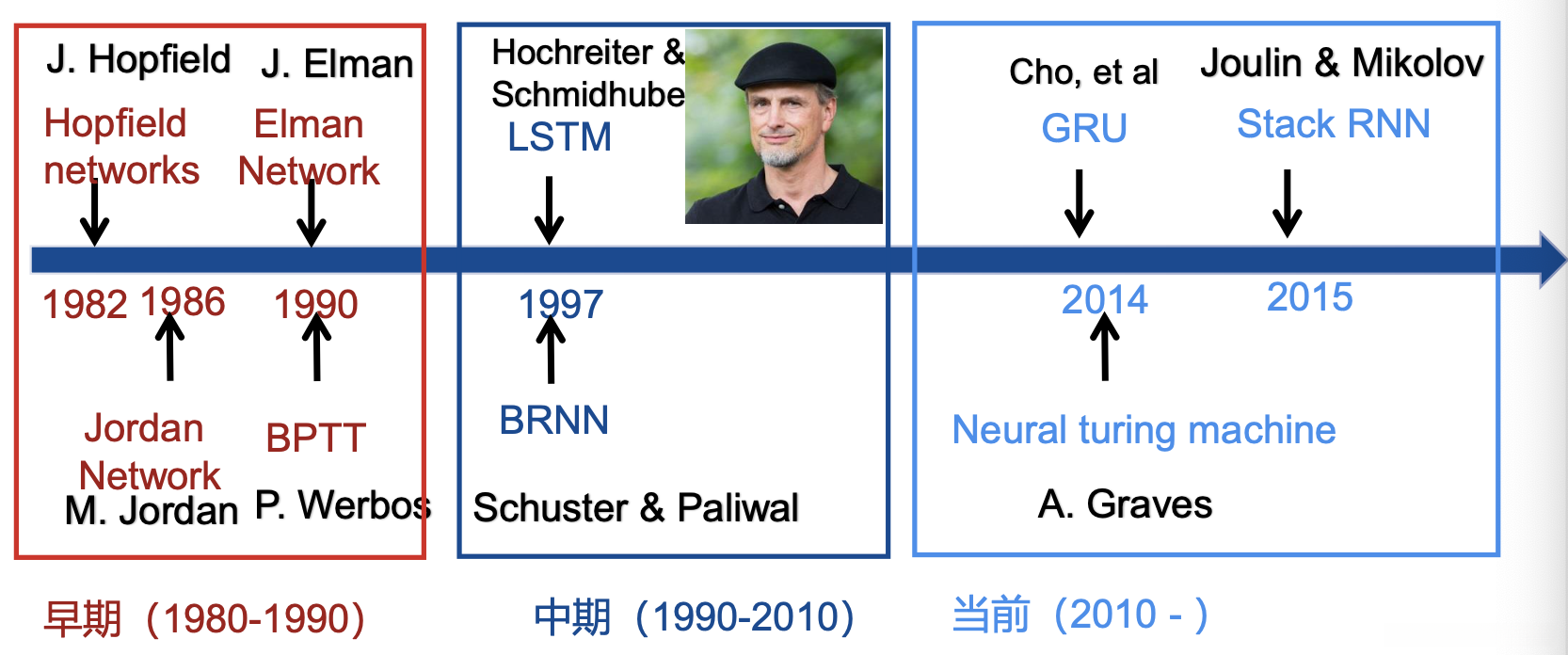

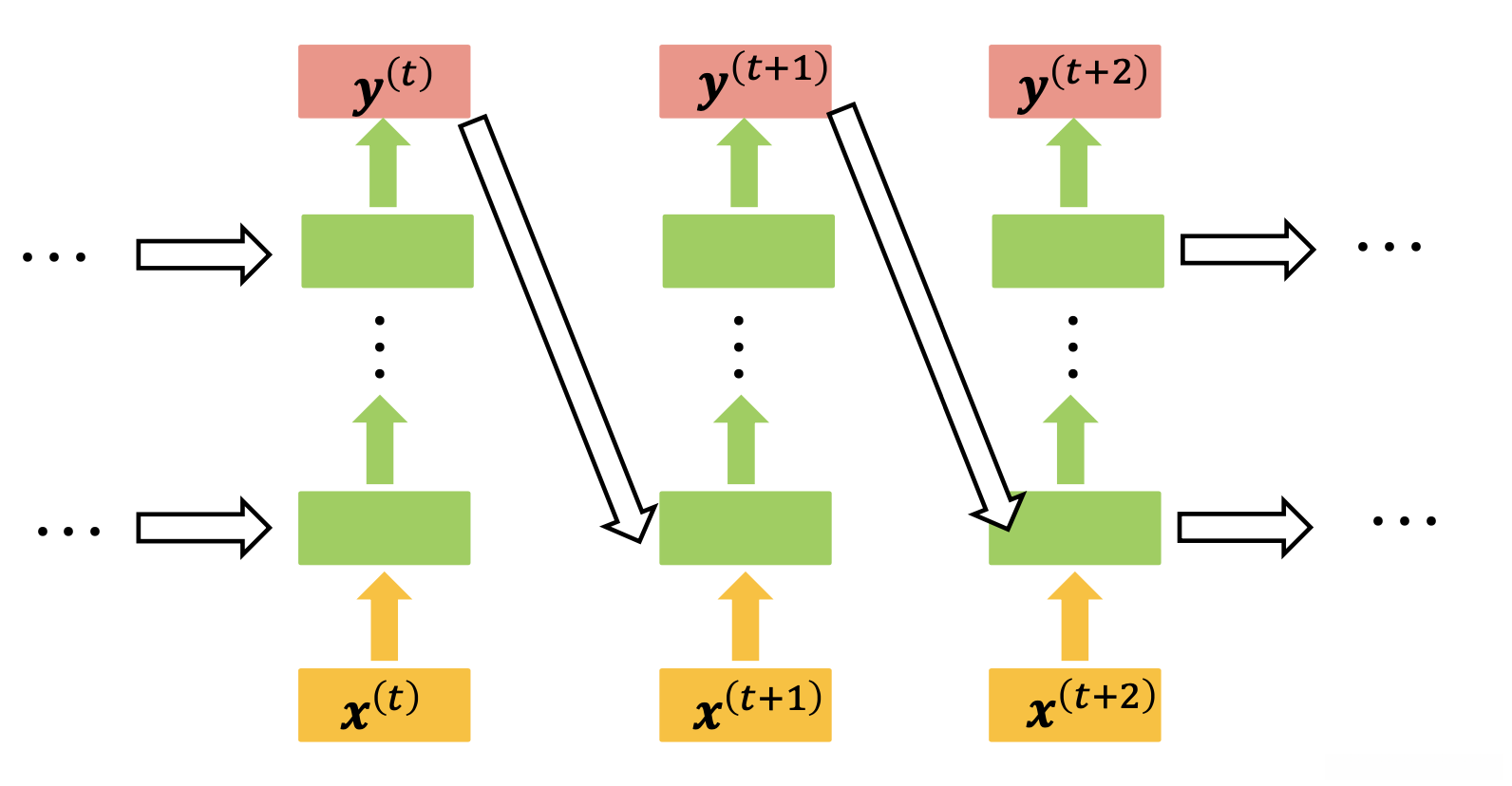

• Elman Network


• Jordan Network

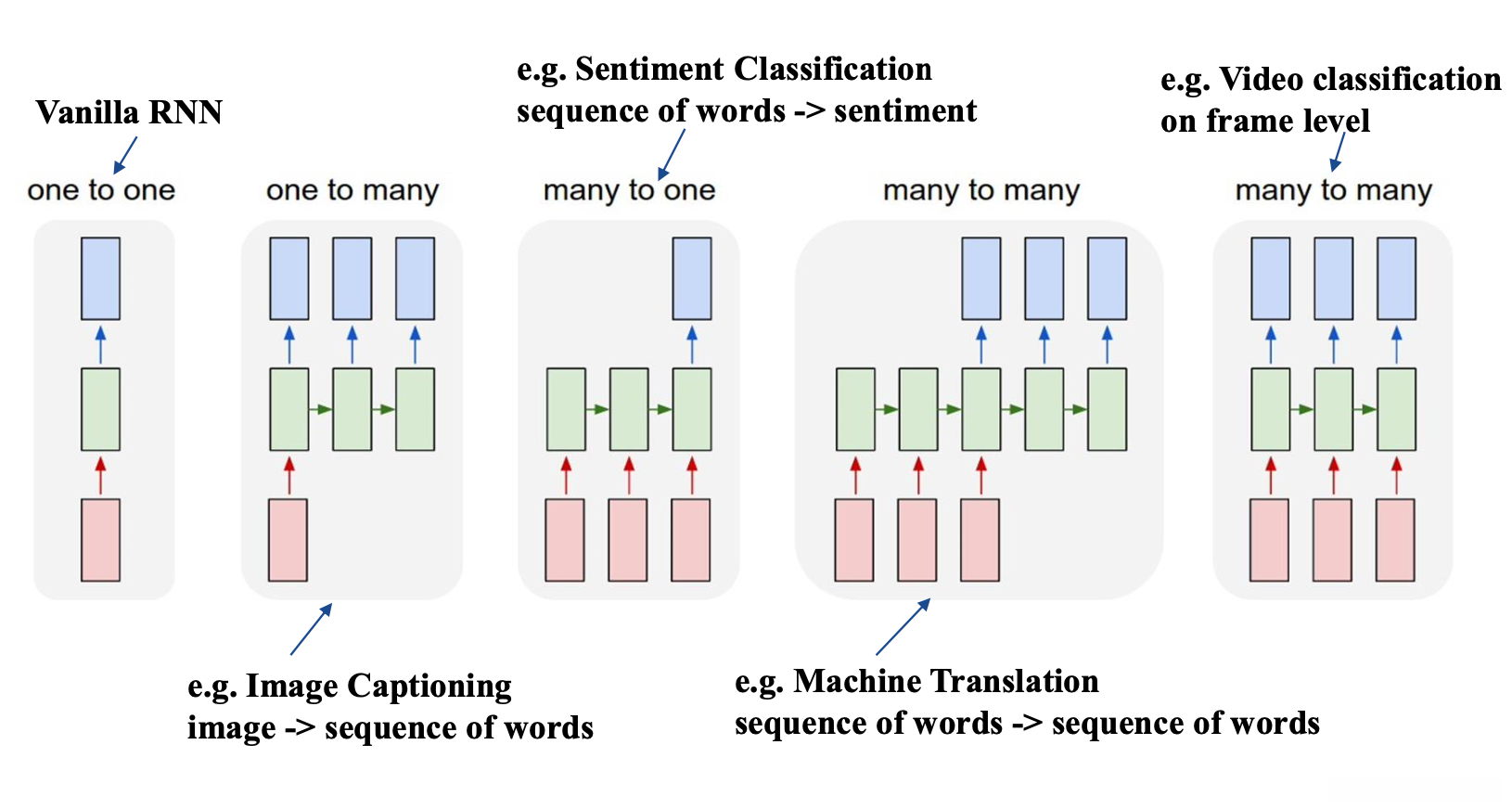

各种不同的RNN结构

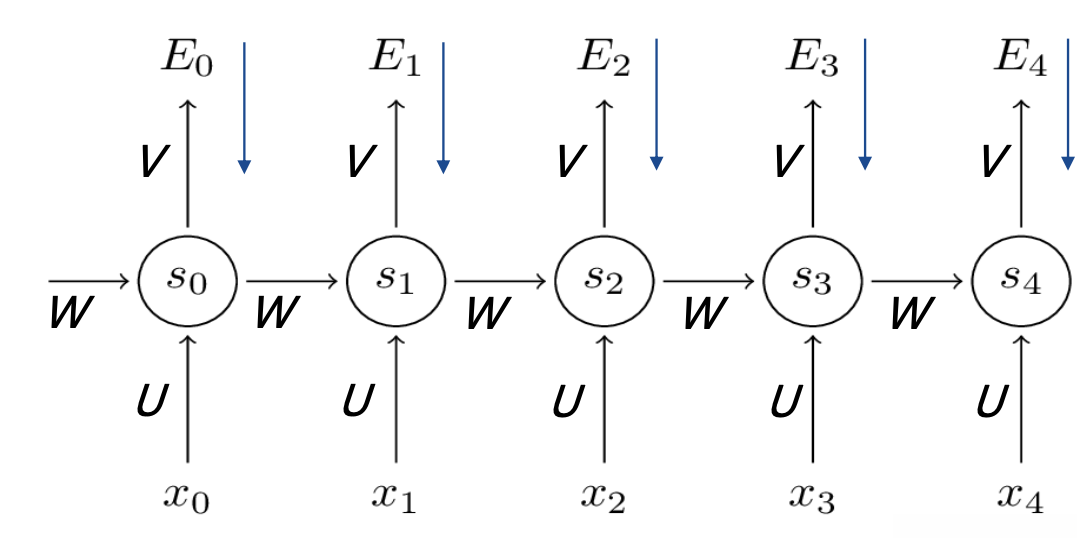

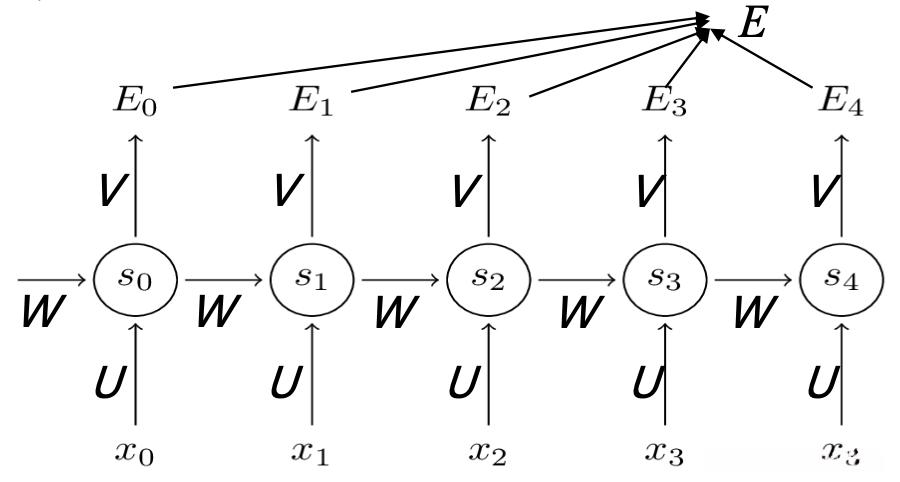

RNN训练算法 - BPTT

我们先来回顾一下BP算法，就是定义损失函数 Loss 来表示输出 \hat{y} 和真实标签 y 的误差，通过链式法则自顶向下求得 Loss 对网络权重的偏导。沿梯度的反方向更新权重的值， 直到 Loss 收敛。而这里的 BPTT 算法就是加上了时序演化，后面的两个字母 TT 就是 Through Time。

我们先定义输出函数：
\begin{array}{l}s_{t}=\tanh \left(U x_{t}+W s_{t-1}\right) \\ \hat{y}_{t}=\operatorname{softmax}\left(V s_{t}\right)\end{array}
再定义损失函数：
\begin{aligned} E_{t}\left(y_{t}, \hat{y}_{t}\right) =-y_{t} \log \hat{y}_{t} \\ E(y, \hat{y}) =\sum_{t} E_{t}\left(y_{t}, \hat{y}_{t}\right) \\ =-\sum_{t} y_{t} \log \hat{y}_{t}\end{aligned}

我们分别求损失函数 E 对 U、V、W的梯度：
\begin{array}{l}\frac{\partial E}{\partial V}=\sum_{t} \frac{\partial E_{t}}{\partial V} \\ \frac{\partial E}{\partial W}=\sum_{t} \frac{\partial E_{t}}{\partial W} \\ \frac{\partial E}{\partial U}=\sum_{t} \frac{\partial E_{t}}{\partial U}\end{array}

• 求 E 对 V 的梯度，先求 E_3 对 V 的梯度

\begin{aligned} \frac{\partial E_{3}}{\partial V} &=\frac{\partial E_{3}}{\partial \hat{y}_{3}} \frac{\partial \hat{y}_{3}}{\partial V} \\ &=\frac{\partial E_{3}}{\partial \hat{y}_{3}} \frac{\partial \hat{y}_{3}}{\partial z_{3}} \frac{\partial z_{3}}{\partial V} \end{aligned}

其中 z_3 = V s_3，然后求和即可。

• 求 E 对 W 的梯度，先求 E_3 对 W 的梯度

\begin{array}{c}\frac{\partial E_{3}}{\partial W}=\frac{\partial E_{3}}{\partial \hat{y}_{3}} \frac{\partial \hat{y}_{3}}{\partial s_{3}} \frac{\partial s_{3}}{\partial W} \\ s_{3}=\tanh \left(U x_{3}+W s_{2}\right) \\ \frac{\partial E_{3}}{\partial W}=\sum_{k=0}^{3} \frac{\partial E_{3}}{\partial \hat{y}_{3}} \frac{\partial \hat{y}_{3}}{\partial s_{3}} \frac{\partial s_{3}}{\partial s_{k}} \frac{\partial s_{k}}{\partial W} \\ \frac{\partial E_{3}}{\partial W}=\sum_{k=0}^{3} \frac{\partial E_{3}}{\partial \hat{y}_{3}} \frac{\partial \hat{y}_{3}}{\partial s_{3}}\left(\prod_{j=k+1}^{3} \frac{\partial s_{j}}{\partial s_{j-1}}\right) \frac{\partial s_{k}}{\partial W}\end{array}

其中: s_3 依赖于 s_2，而 s_2 又依赖于 s_1 和 W ，依赖关系 一直传递到 t = 0 的时刻。因此，当我们计算对于 W 的偏导数时，不能把 s_2 看作是常数项！

• 求 E 对 U 的梯度，先求 E_3 对 U 的梯度

\begin{array}{c}\frac{\partial E_{3}}{\partial W}=\frac{\partial E_{3}}{\partial \hat{y}_{3}} \frac{\partial \hat{y}_{3}}{\partial s_{3}} \frac{\partial s_{3}}{\partial U} \\ s_{3}=\tanh \left(U x_{3}+W s_{2}\right) \\ \frac{\partial E_{3}}{\partial U}=\sum_{k=0}^{3} \frac{\partial E_{3}}{\partial \hat{y}_{3}} \frac{\partial \hat{y}_{3}}{\partial s_{3}} \frac{\partial s_{3}}{\partial s_{k}} \frac{\partial s_{k}}{\partial U}\end{array}

长短时记忆网络

在RNN中，存在一个很重要的问题，就是梯度消失问题，一开始我们不能有效的解决长时依赖问题，其中梯度消失的原因有两个：BPTT算法和激活函数Tanh
\frac{\partial E_{3}}{\partial W}=\sum_{k=0}^{3} \frac{\partial E_{3}}{\partial \hat{y}_{3}} \frac{\partial \hat{y}_{3}}{\partial s_{3}}\left(\prod_{j=k+1}^{3} \frac{\partial s_{j}}{\partial s_{j-1}}\right) \frac{\partial s_{k}}{\partial W}

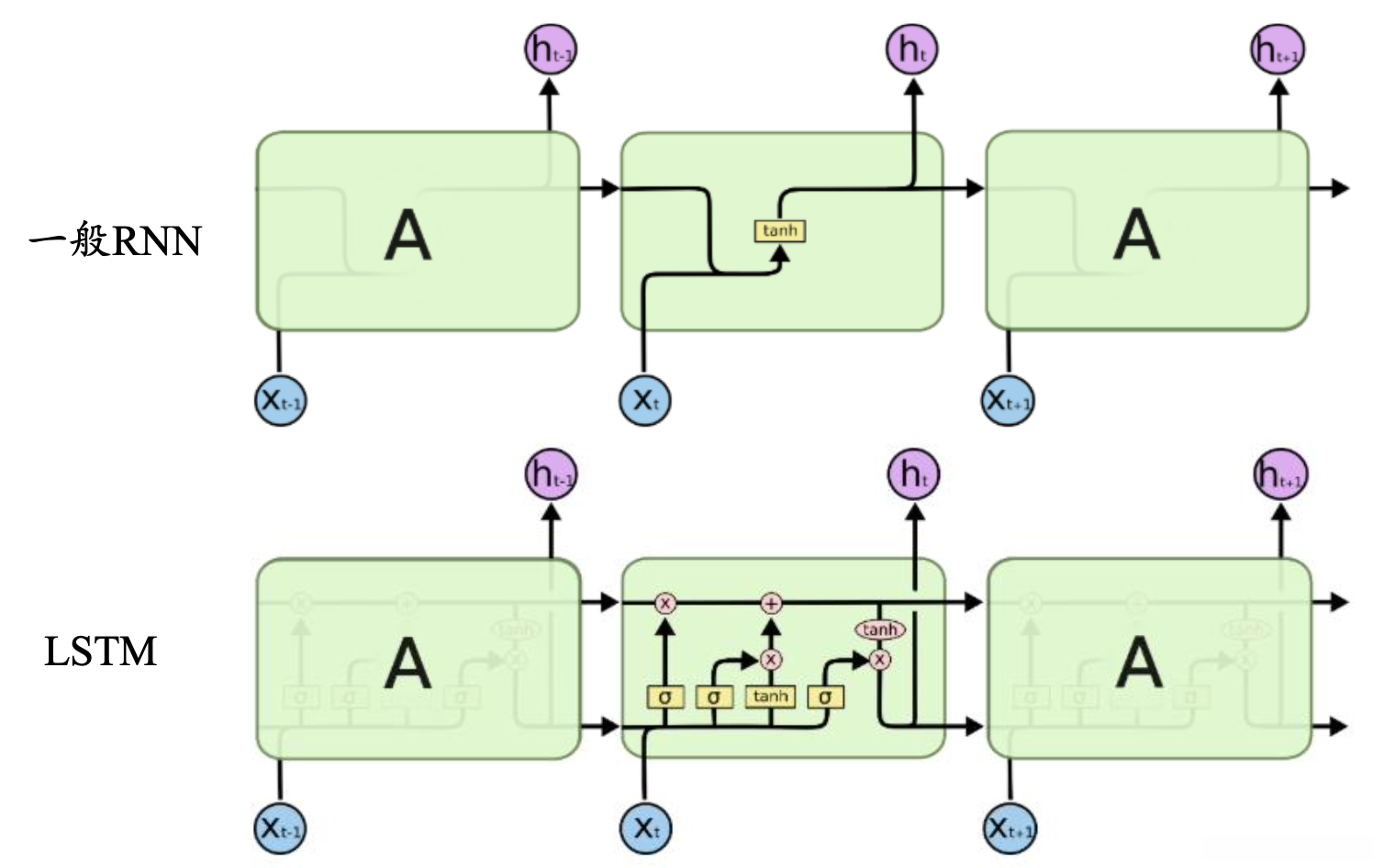

有两种解决方案，分别是ReLU函数和门控RNN(LSTM).

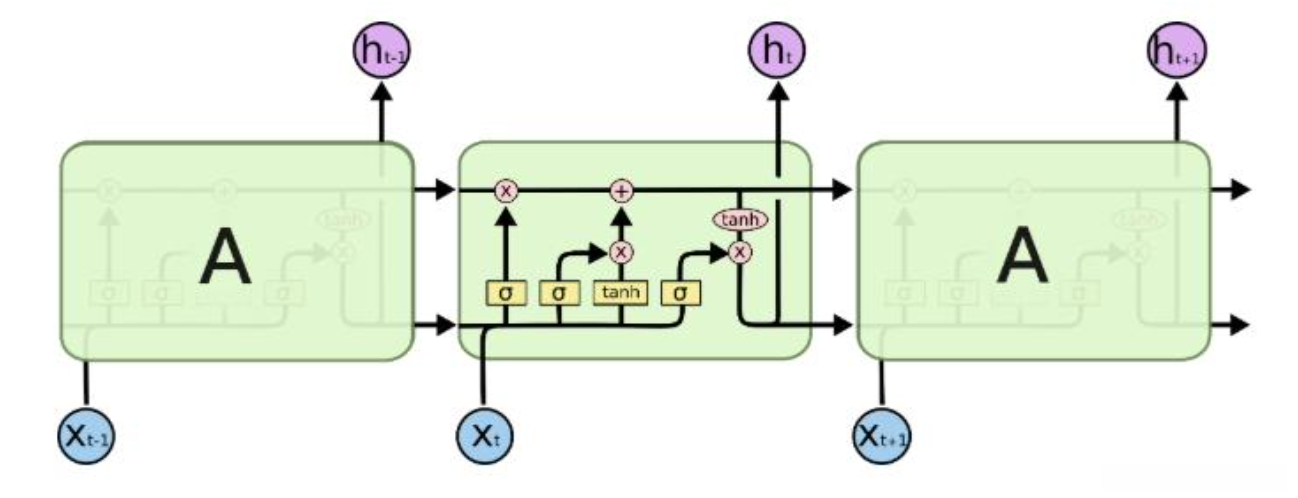

LSTM

LSTM，即长短时记忆网络，于1997年被Sepp Hochreiter 和Jürgen Schmidhuber提出来，LSTM是一种用于深度学习领域的人工循环神经网络（RNN）结构。一个LSTM单元由输入门、输出门和遗忘门组成，三个门控制信息进出单元。

• LSTM依靠贯穿隐藏层的细胞状态实现隐藏单元之间的信息传递，其中只有少量的线性操作
• LSTM引入了“门”机制对细胞状态信息进行添加或删除，由此实现长程记忆
• “门”机制由一个Sigmoid激活函数层和一个向量点乘操作组成，Sigmoid层的输出控制了信息传递的比例

遗忘门 ：LSTM通过遗忘门(forget gate)实现对细胞状态信息遗忘程度的控制，输出当前状态的遗忘权重，取决于 h_{t−1} 和 x_t.
f_{t}=\sigma\left(W_{f} \cdot\left[h_{t-1}, x_{t}\right]+b_{f}\right)

输入门 ：LSTM通过输入门(input gate)实现对细胞状态输入接收程度的控制，输出当前输入信息的接受权重，取决于 h_{t−1} 和 x_t.
\begin{array}{c}i_{t}=\sigma\left(W_{i} \cdot\left[h_{t-1}, x_{t}\right]+b_{i}\right) \\ \tilde{C}_{t}=\tanh \left(W_{C} \cdot\left[h_{t-1}, x_{t}\right]+b_{C}\right)\end{array}

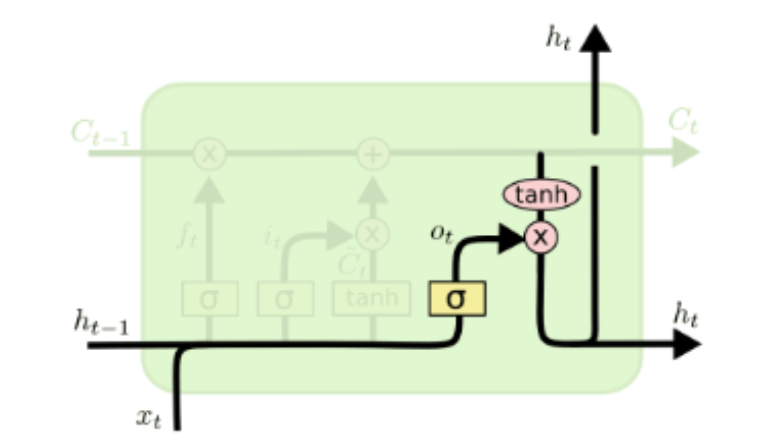

输出门 ：LSTM通过输出门(output gate)实现对细胞状态输出认可程度的控制，输出当前输出信息的认可权重，取决于 h_{t−1} 和 x_t.
o_{t}=\sigma\left(W_{o} \cdot\left[h_{t-1}, x_{t}\right]+b_{o}\right)

状态更新 ：“门”机制对细胞状态信息 进行添加或删除，由此实现长程记忆。
\begin{array}{c}C_{t}=f_{t} * C_{t-1}+i_{t} * \tilde{C}_{t} \\ h_{t}=o_{t} * \tanh \left(C_{t}\right)\end{array}

下面给出一个标准化的RNN例子

    #构造RNN网络，x的维度5，隐层的维度10,网络的层数2
    rnn_ seq = nn.RNN(5， 10,2)
    #构造一个输入序列，长为6，batch是3，特征是5
    X =V(torch. randn(6， 3，5))
    #out,ht = rnn_ seq(x， h0) # h0可以指定或者不指定
    out,ht = rnn_ seq(x)
    # q1:这里out、ht的size是多少呢? out:6*3*10， ht:2*3*10

    #输入维度50，隐层100维，两层
    Lstm_ seq = nn.LSTM(50， 100，num layers=2 )
    #输入序列seq= 10，batch =3，输入维度=50
    lstm input = torch. randn(10，3，50)
    out, (h, c) = lstm_ seq(lstm_ _input) #使用默认的全0隐藏状态
