Grad-CAM

Grad-CAM（基于梯度加权的关键组件激活映射）是一种旨在解析深度学习模型（特别是卷积神经网络CNN）决策过程的关键方法。该技术通过基于梯度计算的方式识别出图像中对模型预测结果具有重要特征区域，并生成相应的可视化解释来辅助分析模型的决策机制

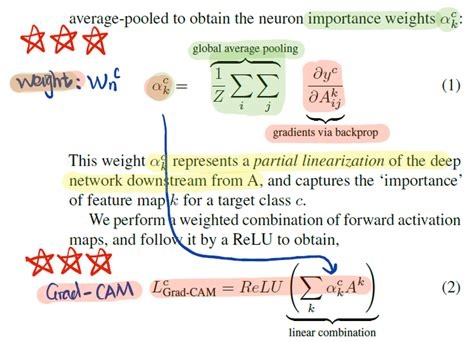

该方法的核心思想是通过特定卷积层输出与其梯度的乘积来计算目标类别相关区域的加权平均值。这个加权平均值可以通过放大显示并叠加到原始图像上以突出模型分类时关注的重点区域。其优点在于无需修改网络结构或进行额外训练即可应用于任意类型的卷积神经网络架构。

Grad-CAM的工作流程如下：

1. 将输入图像导入卷积神经网络（CNN）中，在经过前向传播后可获得最后一层输出的特征图及其对应的分类预测概率logits。
2. 基于目标类别预测值的logit执行反向传播过程，在此过程中可获得最后一层输出的梯度信息。
3. 计算并获取该梯度信息在空间维度上的平均值，并将其与每一通道对应起来形成权重表示。
4. 最后将这些通道对应的权重系数应用于原始特征图以生成具有类别指向性的Grad-CAM热图。

该方法不仅限于图像分类任务的应用，在回归分析、语义分割等多种非分类场景中表现优异。此外还可以与高分辨率可视化技术相结合，在此过程中能够显著提升模型的可解释性。例如 Guided Grad-CAM 等方法则能进一步提升模型的可解释性。

总体而言，Grad-CAM是一种强大的工具，在其工作原理中应用了可视化技术来阐明深度学习模型在特定任务中的关注区域，并显著提升了模型的可解释性。

Grad-CAM与其他可视化技术（如Saliency Maps、DeepLIFT）之间的对比分析其目的何在？

Grad-CAM与其他几种可视化技术（如Saliency Maps、DeepLIFT）相比，在其应用中具有独特的优缺点。

优势：

1. 无需进行模型架构的任何修改：Grad-CAM方法不需要对传统的CNN模型结构做出任何改动即可运行。
2. 能够生成高分辨率热力图并提供类别区分能力：该方法通过单次前向传播即可生成清晰度高的热力图，并能在一定程度上区分不同的分类类别。
3. 其解释过程具有高度可视化特性，在实现上非常简便：该算法以其直观的可视化解释方式著称，在实现过程中也相对简单。
4. 在多个领域的应用表明其有效性：Grad-CAM方法已被广泛应用于医学图像诊断、农业病害检测等多个实际应用场景中。

局限性：

1. 热力图的不平滑性：Grad-CAM生成的热力图具有明显的不平滑性，在细节层次上无法有效展示重要性的细微差别，并因此仅能指出整体重要区域而无法识别具体对预测贡献的关键区域。
2. 基于梯度的信息提取：该方法主要基于梯度信息提取特征重要性，在某些情况下可能由于输入层微小变化导致计算出的梯度值出现异常偏态分布现象。
3. 存在明显的人为干扰因素：由于热力图解释方法本身存在明显的人为干扰因素，在实际应用中可能会引入人类主观判断偏差而导致解释结果的有效性和准确性受到影响。

对比其他可视化技术：

Saliency Maps ：

• 优势：Saliency Maps利用图像重要性分析来强调显示核心部位，并能直观地提供可视化效果。

• 局限性：与Grad-CAM相比，Saliency Maps可能存在一定的局限性，在处理边界模糊或多个对象共存的情况时表现不够理想。

DeepLIFT ：

• 优势：基于梯度分解的方法能够解析模型的预测结果，并能更详细地评估各特征的重要性。

• 局限性：该方法需进行多次正向与反向传播运算以获得预测结果的解释信息，在某些情况下可能需采用批量处理以减少运算时间。由于每次前向传播都需要大量计算资源支持这一过程，在实际应用中可能会面临较高的计算成本。

Score-CAM ：

• 优势：Score-CAM不再依赖梯度计算而成功地消除了梯度过大的问题，并能有效地生成特征热力图。
  • 局限性：Score-CAM难以有效识别边界模糊或软边界的区域，在这类任务中表现欠佳；通常只能聚焦于较小范围的区域而导致整体性能受限。

Grad-CAM展现出在无需对模型架构进行任何调整、借助高分辨率的支持以及具备较强的分类能力等方面的显著优势；其主要缺点在于生成的热力图不够精细且对梯度的敏感度较高。

Grad-CAM在处理非图像数据（如文本或时间序列数据）时的有效性如何？

梯度加权的特征激活分布（Grad-CAM）是一种用于解析深度学习模型预测结果的关键可视化工具，在图像数据分析中具有广泛应用。然而，在伴随着非图像数据相关研究的发展过程中，该方法的有效性受到了越来越多的关注。

Grad-CAM针对图像数据的处理过程中表现出色，在该过程中它通过基于梯度计算的方法，并结合全局平均池化函数以确定各个神经元的重要性程度，在这一基础上揭示了特征图对目标类别的影响程度。该方法能够生成热图用于可视化模型在预测决策中所关注的区域，在此过程中显著提高了模型的可解释性

尽管在处理非图像数据时存在一定局限性

此外，在面对包含多个物体的图像时也存在缺陷。其生成的热图可能无法准确识别所有物体，在多目标检测任务中表现不足。 Grad-CAM++是对原方法的一种升级版，在考虑到每个像素对最终结果的影响后提升了定位精度。然而，在现有研究中这些改进主要集中在图像数据上，并没有直接扩展至非图像数据的情况

在文本数据方面，Grad-CAM同样也被尝试用来解释模型的预测结果。例如，在医学文本处理任务中，研究者将文本转为二维形式，并应用成熟的CNN技术以期获得更好的效果。这种方法虽然能够生成热图来可视化模型关注的关键词汇但其效果与适用性仍需进一步验证与优化。

该方法在处理非图像数据时的效能存在一定的局限性。尽管已有研究已将其应用于时间序列数据及文本数据领域中，并取得了一定效果与应用前景的反馈信息；但目前针对这些方法效果及其适用范围的具体评估仍需要进一步深入探索与验证。

如何改进Grad-CAM以提高其在复杂模型上的解释能力？

为了优化Grad-CAM以进一步增强其在复杂模型中的解析性能

统一Grad-CAM解释方法：作者开发了一种统一的Grad-CAM解释方案，在各层级保持一致的特征解析机制，并消除了各层级特征解析间的不一致性。该方法通过将图像数据输入到深度神经网络，并结合任务相关的头部模块，实现对高级特征的有效获取。实验研究采用了改进型U-Net架构框架，并引入了包括漏y ReLU激活函数、批量归一化层、填充策略以及双线性插样等技术组件以提升模型性能与可解释性。

改进架构

增强版Grad-CAM++ ：基于增强版Grad-CAM++（Augmented Grad-CAM++）这一技术，在工业缺陷定位方面表现出显著优势，并且能够有效识别不同形态的缺陷。该方法显著提升了深度学习模型对工业应用的可解释性，并展示了其强大的潜力及广泛的应用前景。具体而言，在算法设计上，该方法将CAM的技术属性与现有技术手段相结合，并利用精确数学表达生成多目标激活图谱

Score-CAM 是一种无需计算梯度的方法，在图像处理中具有显著的应用价值。\ Score-CAM 通过生成激活掩码来遮挡输入图像的部分区域，并通过这些掩码指示哪些区域对模型预测最为关键。\ 与 Grad-CAM 不同的是\ Score-CAM 不依赖于梯度计算\ ，因为这种依赖会导致噪声干扰并影响稳定性。\ Score-CAM 的具体实现步骤如下：首先\ 经过 CNN 模型进行前向传播；其次\ 每个像素点与其对应的权重相乘\ 然后将所有乘积求累积总和\ 这一过程反映了各像素点对最终分类结果的影响程度；接着\ 将上述加权后的总和除以其各绝对值之和\ 得到一个评分系统；最后按照从高到低排序后确定前 k 个关键像素点\ 这些像素点共同构成了最终的关键区域分布图

基于多种分析手段

Grad-CAM在实际应用中的局限性有哪些？

Grad-CAM在实际应用中存在多个局限性，主要包括以下几个方面：

分辨率与目标定位问题：Grad-CAM在生成热力图的过程中通常难以真实呈现人类对图像的理解能力，在面对诸如飞机和港口等复杂场景的图像时更是如此——其生成的热力图未能精确地标定单一物体的具体范围。同样地，在识别并定位相同类别物体时也面临着诸多挑战——这使得该方法在涉及高度精确对象定位的应用领域中失去了原有的适用性

基于现成模型 ：Grad-CAM主要依赖于从ImageNet等大型数据集上经过严格训练的卷积神经网络（CNN）。尽管该方法主要依赖现有技术成果，但其实际性能与泛化能力仍可能受限于所使用的数据集多样性及样本容量等因素。

粗粒度解释结果 ：仅能生成较为粗略的解释结果，在涉及自动驾驶和医疗诊断等高敏感领域中缺乏足够的细节支持。虽然它无需修改网络架构并可直接应用现有模型结构，其输出仍显粗糙且不够精准。

不稳定性与不可靠性：在特定场景中使用Grad-CAM可能会表现出明显的不确定性，并且偶尔显示出一定的解释能力，在其他时候则完全没有规律可循。

尽管Grad-CAM不需要修改网络结构或重新训练模型（其架构基于现成的深度学习框架），但该方法的计算开销较大，在实际应用中可能会遇到性能瓶颈。特别是在面对海量数据或在线诊断需求时（即实时诊断平台），这一局限性可能会显著影响其实用性。

梯度平均化所带来的问题是由于其对特征图进行加权而导致的重要性失真. 为了解决这一问题, 研究者提出了一种改进方案称为 Grad-CAM++, 其主要特点是采用二阶和三阶偏导数作为权重, 这样不仅能够更好地反映不同特征的重要性, 还能显著提升特定类别的分类效果.

Guided Grad-CAM的工作原理及其与Grad-CAM的区别是什么？

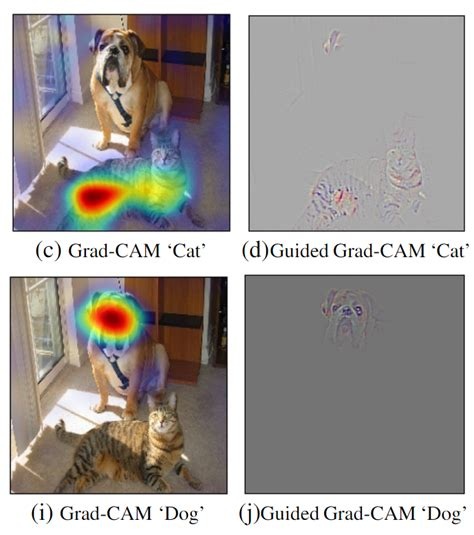

Guided Grad-CAM（GCAM）旨在通过解析卷积神经网络（CNN）的决策过程来理解其行为。该方法融合了Grad-CAM及Guided Backpropagation（GBP）的优势，并提供高分辨率的类别区分度可视化结果。下面将阐述该方法的工作原理及其与传统Grad-CAM的主要区别：

工作原理：

Grad-CAM部分 ：

• Grad-CAM通过梯度计算目标概念并在最终卷积层处进行传递来生成初步的目标定位图，并突出显示预测概念的关键区域。

• 具体步骤如下：首先计算输入图像的所有梯度；然后对特征图执行全局平均池化操作以获取各个区域的重要性权重；接着基于这些重要性权重值构建加权激活图，并以此确定关键区域的位置。

Guided Backpropagation部分 ：

GuidedBP借助ReLU激活函数抑制了负梯度的影响, 仅关注正梯度, 进而实现了对高分辨率像素空间中的梯度可视化呈现

结合部分 ：

通过引导Grad-CAM方法，结合其输出的粗略定位图与基于梯度反向传播（Backpropagation）训练得到的细粒度梯度分布进行元素级乘积计算，从而实现高质量类判别性可视化图的结果。

与Grad-CAM的区别：

分辨率 ：

• Grad-CAM主要表现为较低分辨率的定位图；而Guided Grad-CAM借助GuidedBP技术生成高分辨率的可视化图，并显著提升了分类区分度。

负梯度处理 ：

• Grad-CAM 忽略负梯度的影响；而 Guided Grad-CAM 通过ReLU激活机制减少对负梯度的响应；仅关注正梯度的变化；从而防止了负梯度被归零的情况。

应用范围 ：

• 支持多种不同架构设计的卷积神经网络（CNN）模型。

• 包括涵盖包含全连接层的各种CNN。

• 能够处理结构化输出任务的CNN。

• 以及适用于多模态输入或涉及强化学习任务的CNN。

• 通过引入梯度信息优化生成热力图的质量。

• 特别适合那些需要高分辨率解码结果的应用场景。
  *.例如，在医学成像中的异常检测任务中。

解释效果 ：

研究表明 Guided Grad-CAM 在解释效果上超越了 Grad-Cam 和 GuidedBp，并且该方法深入揭示了模型如何做出决策以及其潜在的问题。
