H3C Private VLAN实验

本次实验主要围绕网络拓扑结构设计与配置展开，具体需求如下：
IP地址配置：根据图示对SW1和相关设备进行IP地址的正确配置。
VLAN配置：

• 在SW1上创建并配置Primary VLAN（Vlan30）与Secondary VLAN（Vlan10和Vlan20），确保Secondary VLAN对上行设备不可见。
• 将G1/0/3口设为上行接口，G1/0/1和G1/0/2口设为下行接口，并分别加入对应的Secondary VLAN。
  VLAN 100连接：通过SW2向SW1发送数据帧时剥离tag；在SW2上创建Vlan100，并将G1/4/4和G5/4/5口以Access类型加入该VLAN以实现PC3和PC4能够访问PC5的功能。
  通过以上步骤完成网络架构的搭建与验证，在测试中确认PC3和PC4能够正常 ping通PC5设备。

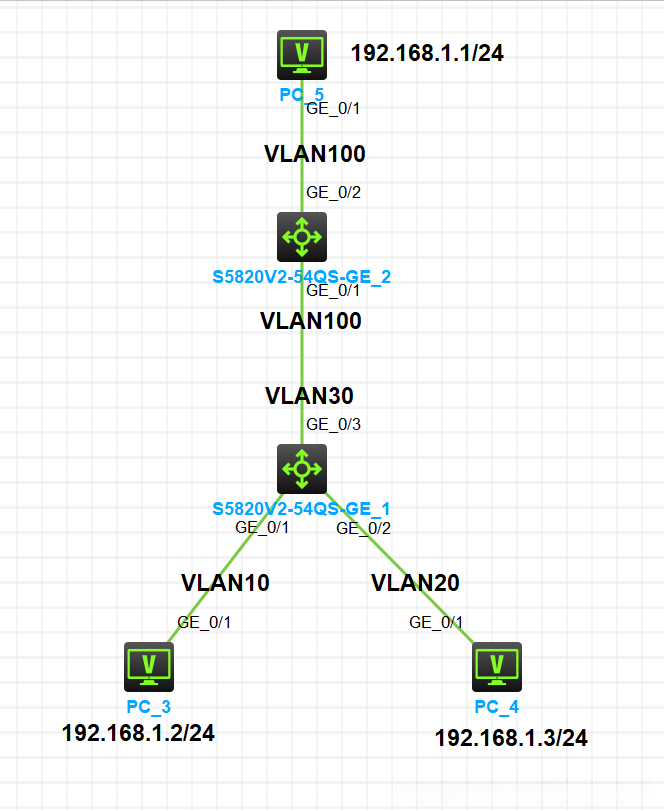

一、实验拓扑

二、实验需求

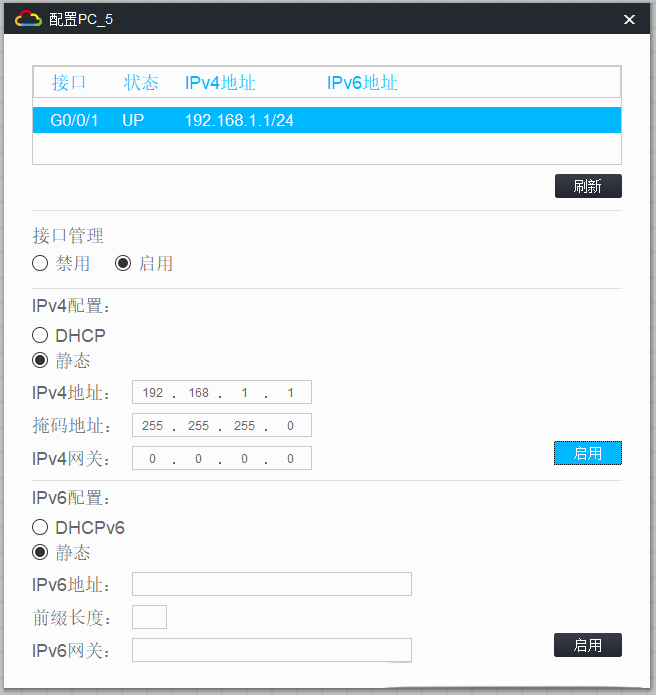

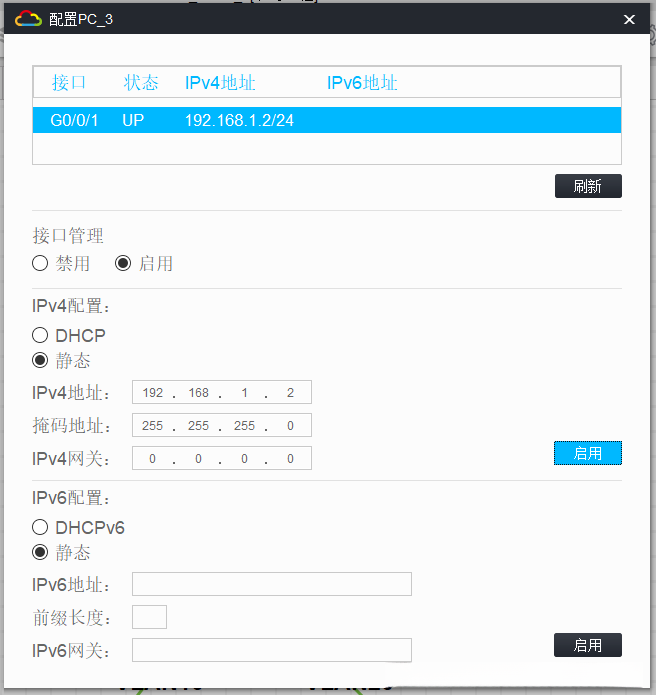

请依据图例设置网络IP地址

三、实验解法

1.配置 IP 地址

在SW1设备上配置Private VLAN网络虚拟专用网，并将其设置为主VLAN编号为Vlan30；同时配置两个次级VLAN分别指定为主VLAN编号Vlan10和Vlan20

基于需求分析，在网络架构规划中采用 Private VLAN 方案使得 Secondary VLAN 不可见于上行设备网络层节点的同时达到复用效果的目的。
其中 Primary VLAN 为 VLAN30，在该网络中其 Secondary VLAN 包括 Vlan10 和 Vlan20。
将 G1/0/3 接口设置为主干端口以支持上行通信，
将其余两个接口（G1/0/1 和 G1/0/2）设为主机端口以连接终端设备。

步骤 1：在 SW1 上创建 Vlan10，Vlan20，Vlan30

步骤 2：在 SW1 上配置 Vlan10 为 Prmary VLAN，Secondary VLAN 为 Vlan10 和 Vlan20

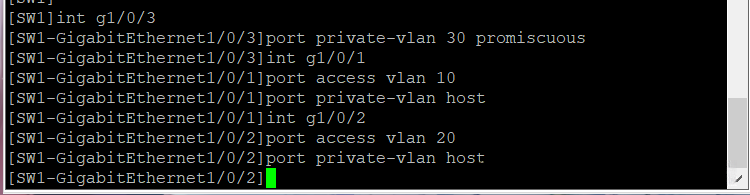

步骤 3：在设备 SW1 上进行配置操作。首先设置该口为上行接口；随后将 G/G/G 接口设为下行接口；最后分别将 G/G/G 接口 ID 添加至 VLAN X 和 VLAN Y。

3.SW2 通过 Vlan100 下行连接 SW1，要求 PC3 和 PC4 都能以 Vlan100 访问 PC5

分析：根据 Private VLAN 原理，SW1 向 G1/0/3 接口发出的所有 Vlan 的数据帧都将剥离 tag 发出，SW2 收到的必定是未携带 tag 的数据帧，把 SW2 的 G1/0/2 和 G1/0/2 口都以 Access 类型加入 Vlan100，SW2 就会把收到的 SW1 转发过来的数据帧重新打上 Vlan 100 的 tag，从而实现 PC3 和 PC4 都 能够以 Vlan100 访问 PC5
步骤 1：在 SW2 上创建 Vlan100，并把 G1/0/1 和 G1/0/2 口以 Access 类型加入 Vlan100

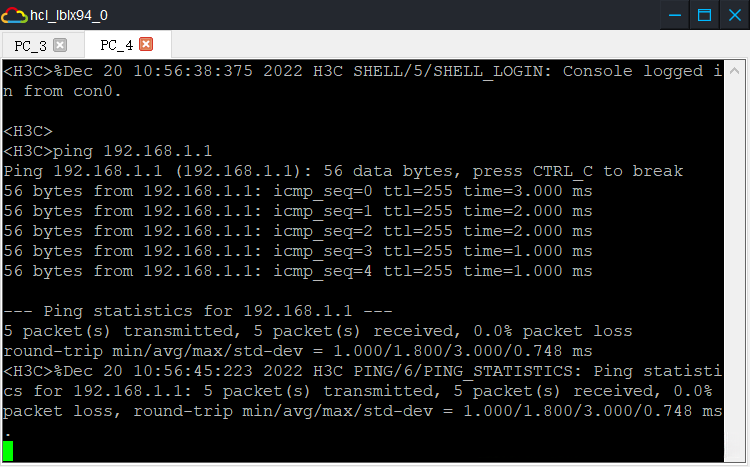

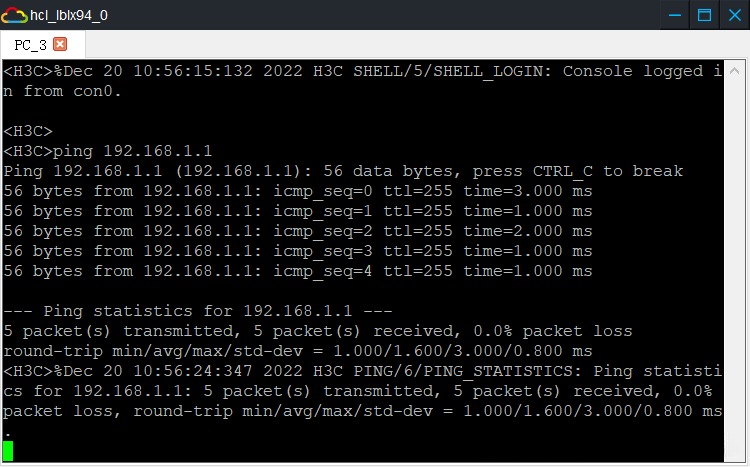

效果测试：PC3 和 PC4 都能够 Ping 通 PC5
