医养型养老院智能化系统方案

本项目由1#、2#综合楼、老年公寓楼、门诊楼等4栋楼组成，1#、2#综合楼地上3层，局部商业，其余为客房；老年公寓楼地上11层，门诊楼地上3层，包含门诊影像病房等科室。项目需求分析指出，随着老龄化加剧，养老院逐渐成为社会主流，智能化养老院模式备受青睐，需为老人创造舒适、便捷的居住环境。设计范围强调“高效节能、高端定位”，涵盖综合布线系统、计算机网络系统等8个子系统，包括语音网、数据网、监控设备网、内网、外网等，确保系统互操作性和安全性。综合布线系统采用分层星型拓扑结构，支持高速数据传输；计算机网络系统构建内网、外网和监控设备网，采用高速以太网技术，确保建筑内数据通信链路稳定，同时具备多接入方式以支持远程办公。

一、项目概况

XXXX项目由1#、2#综合楼、老年公寓楼、门诊楼等4栋楼构成，其中1#、2#综合楼为地上3层，1层部分商业，其余为客房；老年公寓楼为地上11层；门诊楼为地上三层，包含门诊影像病房等科室。

1、需求分析

随着时间的推移，老龄化问题日益严峻，这使得如何关爱呵护老年人这一议题显得尤为重要。正如树欲静而风不止，子欲养而亲不待所言，子女晚婚晚育，父母年迈体弱，天伦之乐日渐稀少。然而，随着社会的发展，养老院作为一种服务模式逐渐被社会所接受，而智能化养老院的出现则进一步推动了养老服务业的进步。养老院的核心任务在于为入住老人创造一个舒适、便捷、安逸、自由、愉快的居住环境，这不仅关乎老人的日常生活，更关系到其晚年生活质量。因此，如何将智能化的系统与养老院实现深度融合，成为推动养老服务业发展的关键。

2、设计范围

在本项目的设计过程中，应注重体现'高效节能、高端定位'的特色，并严格遵循现行相关设计规范要求。智能化弱电系统设计涵盖范围包括：综合布线系统、视频监控系统、有线电视系统、背景音乐系统、报警系统、医护对讲系统、移动看护系统以及机房装修工程。

二、综合布线系统

1、系统介绍

综合布线系统主要涉及电话网络的线路布置，构成建筑群信息化建设的重要基础，为楼控、媒体发布、办公自动化提供基础的通信链路支持，并为后续系统扩展提供可靠的技术保障。本项目综合布线系统设计包含工作区子系统、管理间子系统、设备间子系统，合理布局于院区各个办公区和生活区等需求区域。

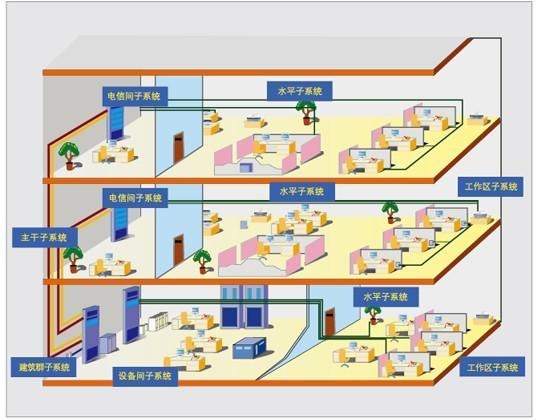

系统划分为三个主要子系统，包括工作区子系统、管理间子系统和设备间子系统，构成二级星型拓扑架构。

方案采用成熟、先进、实用的技术方案，经过系统的优化设计，采用模块化和开放式的结构设计，以满足系统灵活组网和逐步升级的需求，实现信息共享、资源共享以及科学化的管理。

为医院的数据、图文、图像等多媒体业务提供支持，能够满足数字信号的传输需求，同时实现资源共享功能。

2、系统设计

本次综合布线系统总体设计如下：

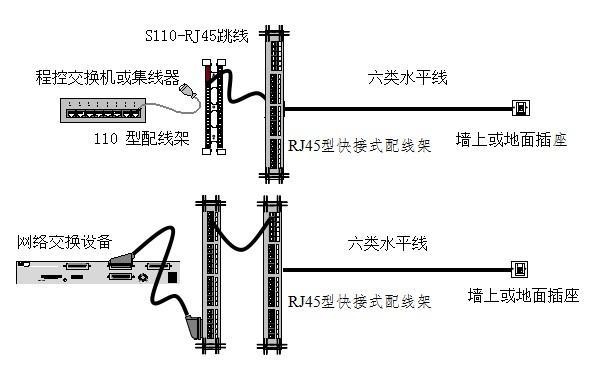

整个综合布线系统采用了模块化设计，采用分层星型拓扑结构进行规划，系统内部划分为语音通信网和数据通信网两大系统，均为非屏蔽、无屏蔽设计。产品设计上，除建筑物内部的主干线和水平线缆外，其余设备均需采用模块化结构，通过更换跳线即可实现任意信息点与中心系统的连接。

（2）语音主干采用三类25/50/100对大对数通信电缆，每个语音点在主干占用2对线对。

（3）随着网络速度的显著提升，为构建下一代10G网络网络基础设施，数据传输主干采用50μm室内6/12芯多模光纤作为数据传输主干。

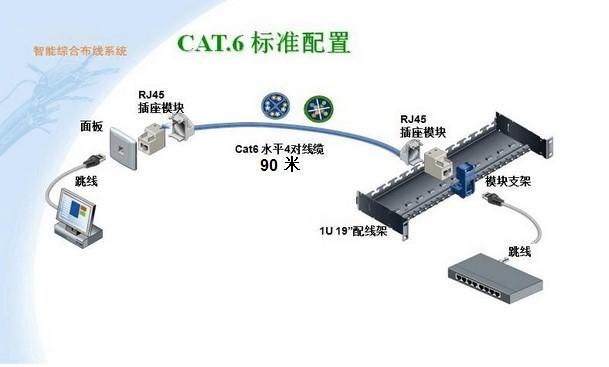

（4）水平信息点保证数据及语音端口可以互换使用。

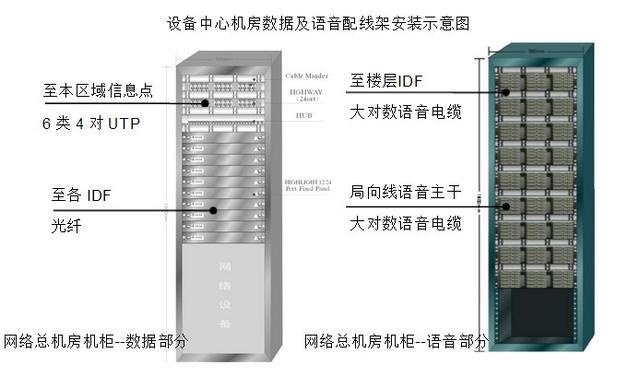

楼层管理区普遍采用19英寸标准机柜作为基础配置，水平配线设备普遍配备模块化配线架，安装在标准机柜上，用于连接水平线缆和网络设备；垂直光纤主干设备普遍采用机架式光纤配线架，安装在标准机柜上，负责连接垂直光纤和网络设备。

三、计算机网络系统

1、系统概述

XXXX计算机网络设备系统设置，规划三个网络系统架构，包括内部业务网络（PACS和HIS集成）和外部业务网络（互联网+OA办公系统），以及监控设备网络。这三个网络系统相互独立运行，确保网络资源的集中管理与安全防护。在系统部署过程中，构建和部署多种信息存储和应用处理系统，为楼内各部门提供全方位的网络支持。通过智能化的网络管理平台，实现数据的实时共享和高效处理，推动传统工作模式向现代化办公模式转变，最终达成高效协同办公的目标。

2、计算机网络系统设计

计算机网络系统在综合布线系统基础上由以下三部分构成：

部署在建筑各楼层的监控设备网，基于高速以太网技术，支持高速和大容量的数据传输。

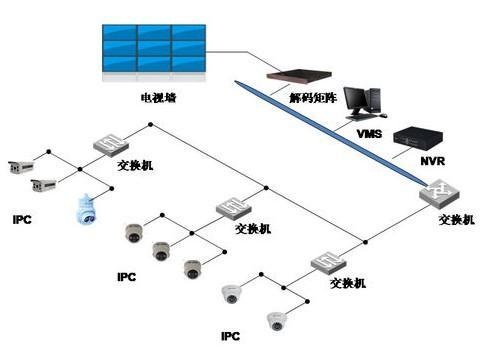

监控设备网拓扑

内网主要由工作站点和服务器通过集线器连接在楼层配线架上构成，子网通过集线器或路由器与主干网连接。采用千兆以太网连接至桌面。

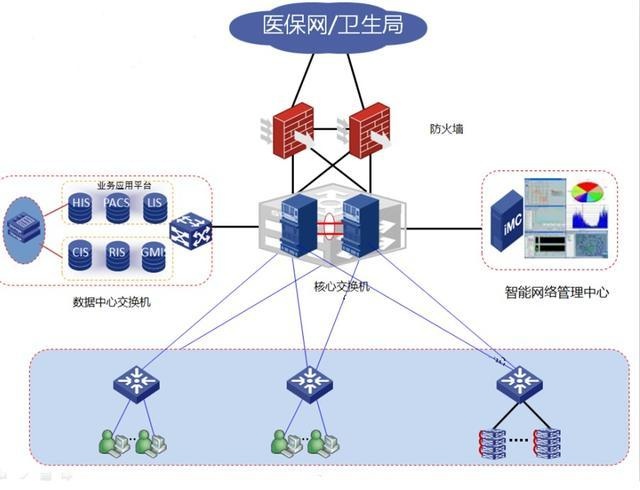

内网拓扑图

外网作为建筑与外界的数据通信链路，从而构成建筑内部的开放网络系统。用户可通过高速以太网实现对Internet的接入。此外，外网还辅以无线接入、普通电话接入、光缆或专用DDN线路等多种接入方式，以满足远程办公需求。

外网拓扑图

基于实际应用场景，建筑内部可划分为多个独立子网。采用IP子网划分方式，将不同物理位置的成员组合成协作团体，共享服务器资源，实现资源共享与信息交互。不同子网之间不可见，以隔离内部不同网络段，从而提升内部安全性。建立专业的网络管理系统，强化内部身份认证和权限管理措施，有效防范内部安全隐患。
