SSD: Single Shot MultiBox Detector
SSD: Single Shot MultiBox Detector
背景介绍
基于“Proposal + Classification” 的 Object Detection 的方法，R-CNN 系列（R-CNN、SPPnet、Fast R-CNN 以及 Faster R-CNN），取得了非常好的结果，但是在速度方面离实时效果还比较远
在提高 mAP 的同时兼顾速度，逐渐成为 Object Detection 未来的趋势。在之前的 博客 YOLO，提到的方法 YOLO 虽然能够达到实时的效果，但是其 mAP 与刚面提到的 state of art 的结果有很大的差距。上篇博文中简单分析了一下 YOLO 的缺陷：每个网格只预测一个物体，容易造成漏检；对于物体的尺度相对比较敏感，对于尺度变化较大的物体泛化能力较差。
针对 YOLO 中的这些不足，该论文提出的方法 SSD 在这两方面都有所改进，同时兼顾了 mAP 和实时性的要求。在满足实时性的条件下，接近 state of art 的结果。对于输入图像大小为 300*300 在 VOC2007 test 上能够达到 58 帧每秒( Titan X 的 GPU )，72.1% 的 mAP。输入图像大小为 500 *500 , mAP 能够达到 75.1%。
论文概要
该论文提出的网络框架也是基于传统的用于分类的基础网络结构，如 AlexNet、VGG等，使用通用的结构(如前 5个conv 等)作为基础网络，然后在这个基础上增加其他的层。这些增加的卷积层的 feature map 的大小变化比较大，允许能够检测出不同尺度下的物体。对于通过卷积操作得到的 feature map 上的每个点，按照不同的 scale 和 ratio 生成，k 个 default boxes，这种结构有点类似于 Faster R-CNN 中的 Anchor。
新增加的每个卷积层的 feature map 都会通过一些小的卷积核操作，得到对于相应的 default boxes 对于不同物体类别 (c_1,c_2,…, c_p) 的偏移 (shape offsets) 以及其置信度。在 size 为 mn, 通道数为 p 的 feature map 上，使用的卷积核大小为 33*p，如果 feature map 上的每个点对应 k 个 default boxes，物体的类别数为 c，那么就需要使用 (c+4)k 个这样的卷积滤波器，最后有 (c+4)kmn 个输出。

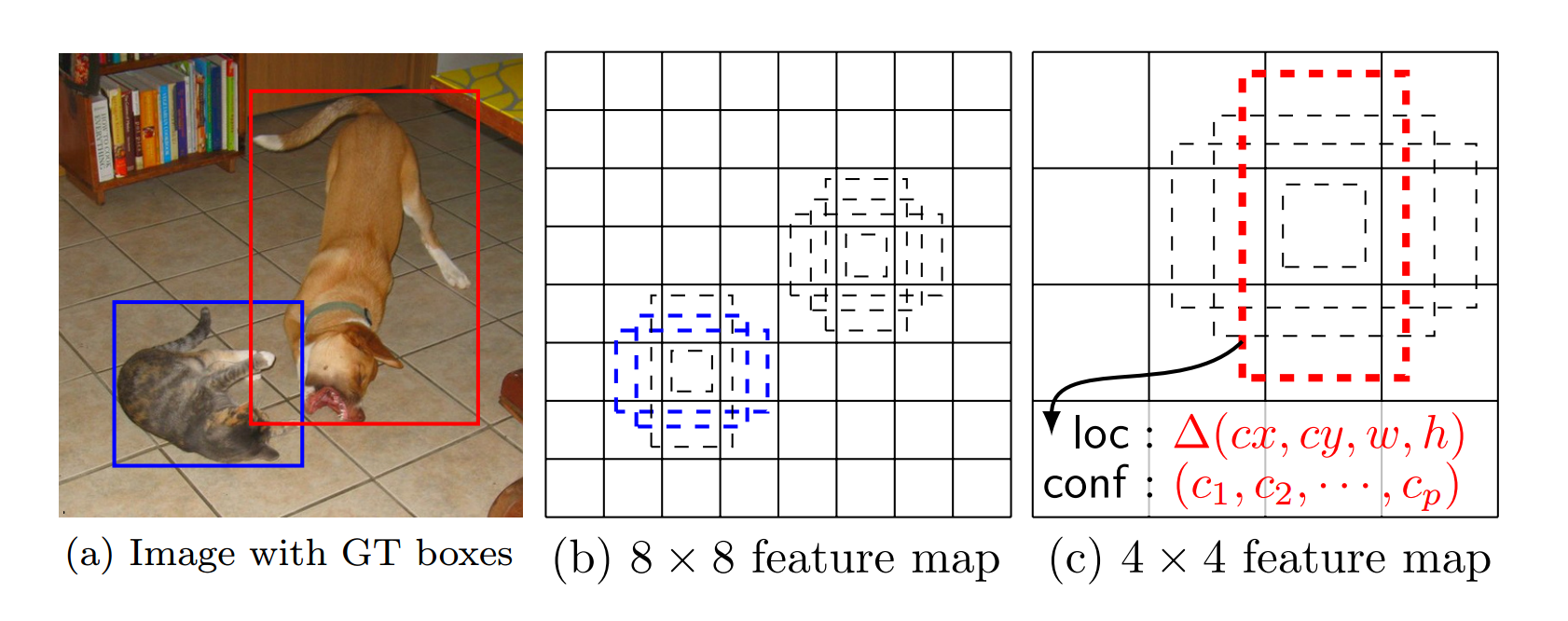

在训练阶段，给定输入图像，以及每个物体的 ground truth。每个 default box 与 任意一个 ground truth 的 IOU 大于 0.5，就表示匹配好，作为正样本，其他的作为负样本。这样的话，一个 ground truth 可能对应多个 default box。下图的例子是：给定输入图像，及 ground truth，分别在两种不同尺度(feature map 的大小为 88，44)下的匹配情况。有两个 default box 与猫匹配（88），一个 default box 与狗匹配（44）。在预测阶段，直接预测每个 default box 的偏移以及对于每个类别相应的得分。最后通过 nms 的方式得到最后检测结果。
网络结构

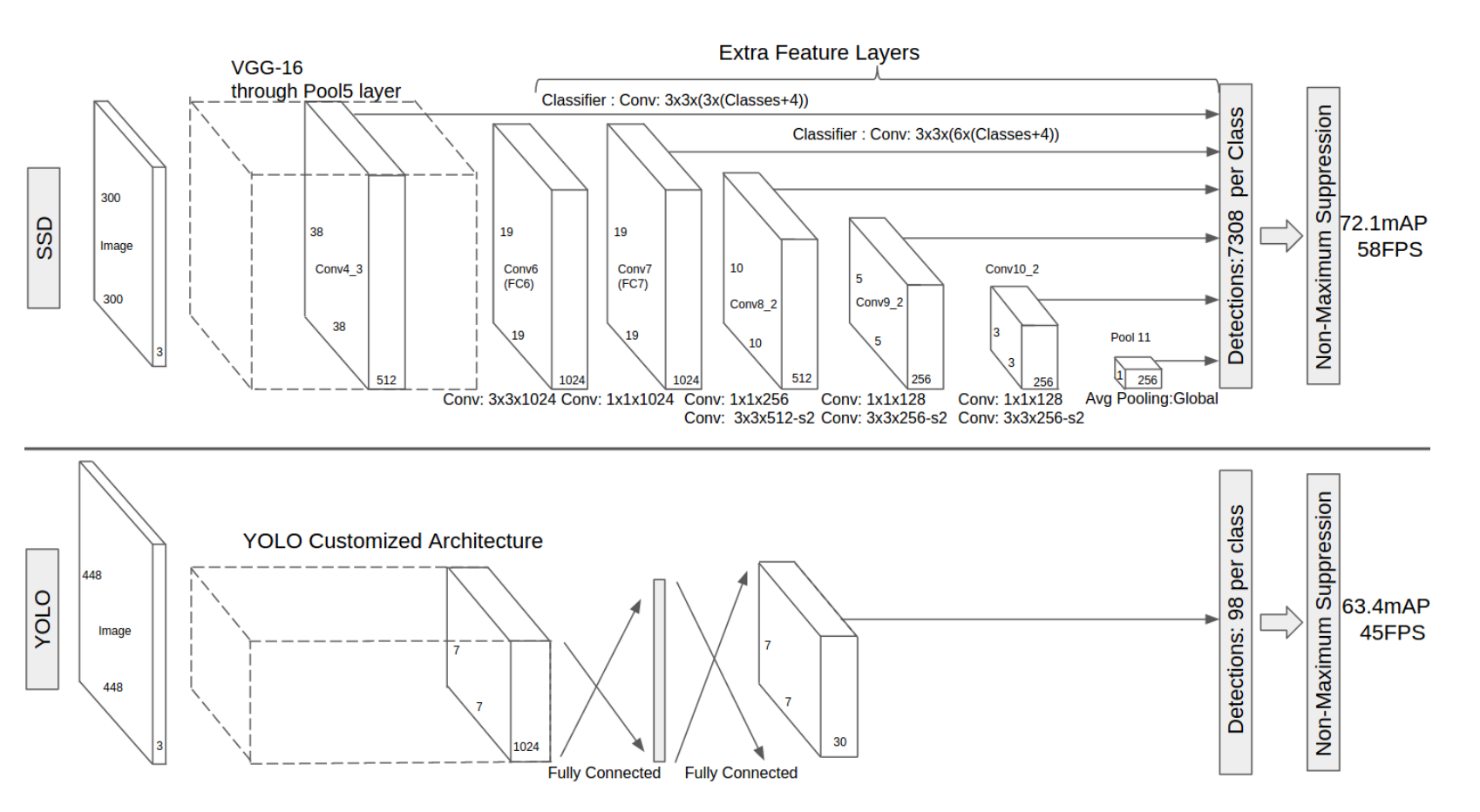

该论文采用 VGG16 的基础网络结构，使用前面的前 5 层，然后利用 astrous 算法将 fc6 和 fc7 层转化成两个卷积层。再格外增加了 3 个卷积层，和一个 average pool层。不同层次的 feature map 分别用于 default box 的偏移以及不同类别得分的预测，最后通过 nms得到最终的检测结果。给出的是 SSD 和 YOLO 的对比网络结构。
训练策略
该论文是在 ImageNet 分类和定位问题上的已经训练好的 VGG16 模型中 fine-tuning 得到，使用 SGD，初始学习率为 10^{-3}, 冲量为 0.9，权重衰减为 0.0005，batchsize 为 32。不同数据集的学习率改变策略不同。新增加的卷积网络采用 xavier 的方式进行初始化。
目标函数
训练的目标函数，和常见的 Object Detection 的方法目标函数相同，分为两部分：计算相应的 default box 与目标类别的 score(置信度)，以及相应的回归结果（位置回归）。置信度是采用 Softmax Loss，位置回归则是采用 Smooth L1 loss。
Default Box 的生成
该论文中利用不同层的 feature map 来模仿学习不同尺度下物体的检测。假定使用 m 个不同层的feature map 来做预测，最底层的 feature map 的 scale 值为 s_{min} = 0.2，最高层的为 s_{max} = 0.95，其他层通过下面公式计算得到
使用不同的 ratio值 {1, 2, \frac{1}{2}, 3, \frac{1}{3}} 计算 default box 的宽度和高度：w_k{a} = s_k\sqrt{a_r}, h_k{a} = s_k/\sqrt{a_r}。另外对于 ratio = 1 的情况，额外再指定 scale 为 s_k{'} = \sqrt{s_ks_{k+1}}，也就是总共有 6 中不同的 default box。每个 default box的中心位置设置成 (\frac{i+0.5}{f_k}, \frac{j+0.5}{f_k})，其中 i，j 分别表示为在大小为 f_k*f_k 的 feature map上点的位置。
用于预测的 feature map 上的每个点都对应有 6 个不同的 default box，绝大部分的 default box 都是负样本。在训练过程中，采用了 Hard Negative Mining 的策略来平衡正负样本的比率。策略很直观，根据 default boxes 的置信度排序，选取置信度较高的 boxes，最后将正负样本的比率设置成 1:3。
数据扩展
在训练过程中，为了使得结果更加 robust，这里引入了一些 Data Augmentation 的策略，训练图像从下面的方式中获取：
- 使用原始图像全图
- 从原图中抠出一些 patch，这些 patch 在原图的大小的 [0.1,1] 之间， 相应的宽高比在[1/2,2]之间，同时考虑与物体的最小 IOU 比值，用于生成一些 Hard Negative
- 将抠好 patch 缩放到统一的大小，并以 0.5 的概率进行水平翻转

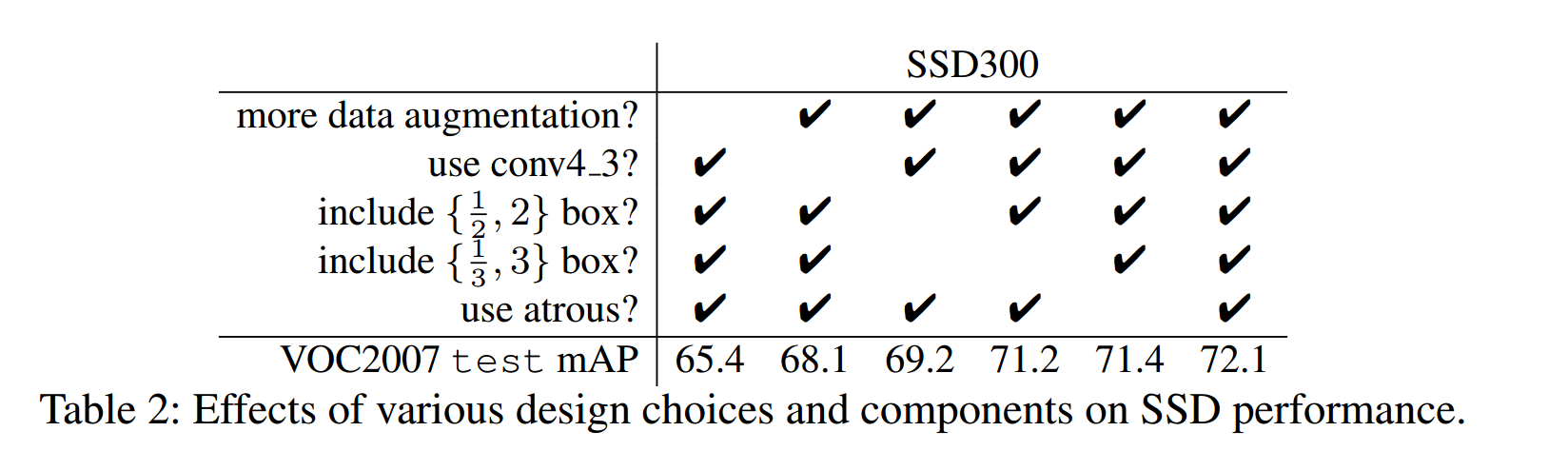

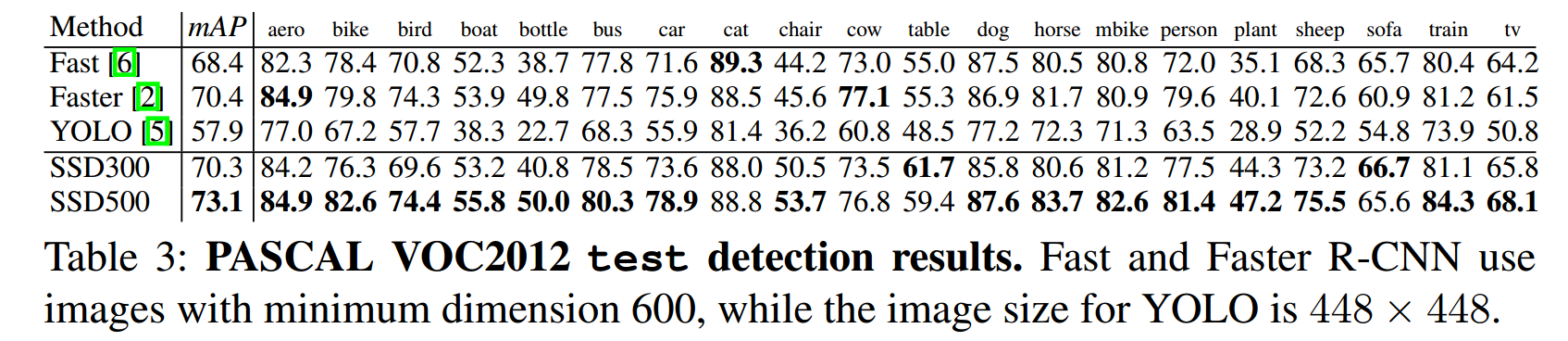

实验结果
最后总结
该论文提出的方法无论是在 mAP 上，还是在速度上都取得了非常好的效果。其充分利用不同网络层的信息来模拟不同 scale 下的图像特征辅助预测，这个想法非常得棒。
通过比较 Faster R-CNN、YOLO，未来在做通用物体检测的时候，初始的 Boungding Box 的获取可能是直接根据原图的大小，以某种固定的方式来获取，然后通过回归的方式来获得好的 localization结果。
