RIP路由协议配置详解

RIP（内部网关协议）是一种简单但功能有限的路由协议，在小规模网络中广泛应用（如校园网）。它支持CIDR和VLSM技术，并通过配置实现网络互联。尽管其配置简单，在复杂环境中不如OSPF或IS-IS高效，因此主要应用于结构简单的网络。
基本配置包括创建 RIP 进程并宣告接口对应的自然网段（建议使用 RIPv2 提升扩展性能）。通过指定 RIP 进程号、网络掩码及路由信息等参数进行基础设置，并可进一步配置路由优先级、开销及静态与动态 BFD 的联动机制。
例如，在4台路由器上实现互联时，默认仅支持自然掩码的 RIPv1 路由表；而启用 RIPv2 后可提供更精确的子网掩码信息。通过示例拓扑图可见路由器间的连接关系及默认接口 IP 地址分配情况。
总之，RIP 适合小规模网络的快速部署与维护管理，在复杂环境中建议选用更高级协议如 OSPF 或 IS-IS 实现更高效的路由管理与扩展功能。

作为一种相对简单的内部网关协议（IGP），该协议主要包括两种具体实现形式：即RIPv1和RIPv2版本。其中，在原有基础之上，后者（即RIPv2）进行了功能上的拓展与完善，在网络地址分配方面引入了基于子网掩码的地址分配方式（CIDR），并实现了变长最长前缀地址系统（VLSM）的支持；此外还配备了相应的安全认证机制。

因为RIP的功能相对而言较为简单，在配置与维护管理方面也明显优于OSPF和IS-IS协议。这使得它主要适用于规模较小的网络环境，并特别适合用于校园网以及结构较为简单的地区性网络等场景。而对于更为复杂的工作环境和大型网络系统，则不宜采用RIP协议进行配置与管理。

配置 RIP 路由相对简便，在各个路由器上只需设置所需 RIP 进程即可完成基本配置。建立相应的关联关系后即可实现将所有接口上的网络路由信息发送到相邻路由器。此外还可以根据实际需求设置 RIP 路由优先级 设置 RIP 开销值 以及配置三个定时器参数 水平分段 毒性反转 支持 RIPv2 路由聚合 验证 RIPv2 报文以及实施 RIP 与静态 BFD/动态 BFD 的联动机制。

1、RIP 基本功能配置案例

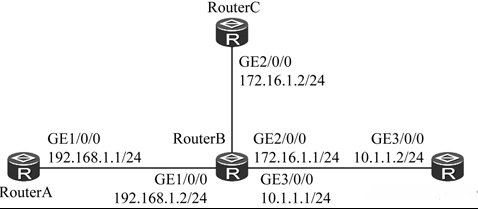

基本拓扑结构如下图所示：

在当前的网络环境中部署了四台路由器，在RouterA、RouterB、RouterC和RouterD上配置RIP协议以确保各路由器之间的通信连接。

1. 基本配置思路分析

从一个相对简单的RIP路由配置示例来看, 完成4台路由器之间的互联过程仅需依赖RIP路由的基本功能

其基本的配置思路如下：

1. 在各个路由器上设置接口的IP地址配置项，以确保所有网络设备之间能够实现通信。
2. 每个路由器都需要建立一个RIP进程（不同路由器的默认过程号可能不同）。为了确保所有需要启用RIP的接口都对应到正确的默认网段，请明确指定这些接口对应的默认网段。
3. 为每个路由器配置相应的RIP版本参数（建议选择支持性能更高的RIPv2协议），以优化其路由扩展能力。

2. 具体配置步骤

① 按照图中所标注配置各路由器接口的 IP 地址。仅举 RouterA 为例进行介绍, 其余路由器（RouterB、RouterC及 RouterD）均采用与 RouterA 相同的方式进行配置设置, 省略详细说明。

 [RouterA] interface gigabitethernet 1/0/0


 [RouterA-GigabitEthernet1/0/0] ip address 192.168.1.1 24




    AI助手

对RIP基础功能模块进行设置以实现其运行，并生成相应的进程号作为网络管理的依据。同时需要声明各RIP路由器接口所对应的自然网段信息以便于后续配置管理。

RouterA上的配置如下：

 [RouterA] rip


 [RouterA-rip-1] network 192.168.1.0

 [RouterA-rip-1] quit




    AI助手

RouterB上的配置如下：

 [RouterB] rip


 [RouterB-rip-1] network 192.168.1.0

 [RouterB-rip-1] network 172.16.0.0

 [RouterB-rip-1] network 10.0.0.0

 [RouterB-rip-1] quit




    AI助手

RouterC上的配置如下：

 [RouterC] rip


 [RouterC-rip-1] network 172.16.0.0

 [RouterC-rip-1] quit




    AI助手

RouterD上的配置如下：

 [RouterD] rip


 [RouterD-rip-1] network 10.0.0.0

 [RouterD-rip-1] quit




    AI助手

配置完成后, 该命令已被用来查看各路由器的 RIP 路由表。 以下是 RouterA 的 RIP 路由表. 通过查看该路由表中的信息, 可以看出, 由于目前尚未配置 RIPv2 版本, 可见 RIPv1 发布的信息采用了自然掩码.

 [RouterA]display rip 1 route


 Route Flags:R -RIP

 A -Aging,S -Suppressed,G -Garbage-collect

 -------------------------------------------------------------------------

 Peer 192.168.1.2　on GigabitEthernet1/0/0

 Destination/Mask　　Nexthop　Cost　Tag　Flags　Sec

 10.0.0.0/8　　　192.168.1.2　　1　0　　RA　　14

 172.16.0.0/16　　192.168.1.2　　1　0　　RA　　14




    AI助手

在所有使用的RIP路由器上采用的RIPv2版本中存在一定的共性特点，在这种情况下我们选择仅以某一台特定设备（如RouterA）的实际应用案例来进行详细讲解。其余设备（如RouterB、RouterC及RouterD）的操作步骤以此为基础即可实现相应的功能设置。

 [RouterA] rip


 [RouterA-rip-1] version 2

 [RouterA-rip-1] quit




    AI助手

为了访问RouterA的RIP路由表，请输入命令display rip 1 route。观察该路由表后发现，采用RIPv2协议发布的所有路由信息都包含更加细致的子网掩码数据。

 [RouterA]display rip 1 route


 Route Flags:R -RIP

 A -Aging,S -Suppressed,G -Garbage-collect

 -------------------------------------------------------------------------

 Peer 192.168.1.2　on GigabitEthernet1/0/0

 Destination/Mask　　Nexthop　Cost　Tag　Flags　Sec

 10.1.1.0/24　　192.168.1.2　　1　0　　RA　　32

 172.16.1.0/24　　192.168.1.2　　1　0　　RA　　32
