基于STM32智能锂电池充电装置系统设计

阅读量:

单片机设计介绍:基于STM32智能锂电池充电装置系统设计

一 概要

基于STM32智能锂电池充电装置系统的设计概要如下:

一、系统概述

基于STM32单片机的核心控制器设计了一款智能锂电池充放电管理装置。该装置整合了包括电源管理芯片、电池电量检测芯片、DC-DC升压芯片在内的多种硬件组件,并实现了锂电池充放电过程的智能化控制和状态监测,并保证系统的供电稳定性的同时具备实时电量显示和远程操作功能。

二、系统组成

STM32单片机:在系统中担任核心控制器角色,在接收并处理来自各模块的数据的同时执行控制逻辑,并对其他模块的工作状态进行调控。电源管理芯片:负责锂电池充放电路径的全程管控工作以确保充放电过程的安全性和高效性。电池电量检测芯片:实时采集并监测锂电池的关键参数包括SOC充电状态电压充放电电流温度等重要指标并将获取的数据传递给STM32单片机以便于后续处理与分析。DC-DC升压芯片:通过稳定输出电压为整个系统提供可靠的供电支持确保设备运行不受电压波动影响。显示模块:实时更新并显示锂电池电量充电状态等相关信息为用户提供便捷的操作界面便于了解系统的运行状况。远程控制模块:通过手机APP或其他远程设备实现对系统状态信息的实际查看以及功能操作从而提升系统的操作灵活性和便利性

锂电池电量检测:电池电量检测模块持续监测锂电池的各项运行参数,并将采集到的数据传输至STM32单片机进行处理。STM32单片机基于接收到的数据显示信息包计算出锂电池的剩余电量百分比,并通过内部显示模块直观地呈现给操作人员。
充电控制:当锂电池进入充放电状态时(即充放电状态下),STM32单片机依据接收到来自电池管理系统的充放电状态信息包及相关电池参数数据(如剩余容量、温度等),自动调节电源管理芯片的工作电流值与电压值以实现智能充放电过程。
系统供电:DC-DC升压电路能够稳定输出所需的电压水平并为整个系统提供稳定的供电支持,在充电过程中该电路还能够动态调节输出电压值以适应不同阶段的工作需求。
远程监控:用户可通过手机APP或其他移动终端设备(如PC端浏览器等)通过远程监控模块实时获取系统运行状态信息包(包括但不限于锂电池剩余容量、充放电状态等关键指标),并对相关运行参数进行必要的远程干预操作。
四、设计特点

智能化

采用基于STM32的智能锂电池充放电装置具备显著的应用潜力。该系统可广泛应用至电动汽车、智能手机及各类便携电子设备的锂电池充放电环节,并能有效提升充放电效率与延长电池寿命。此外,在安全性方面也表现优异,在多种工况下均能维持稳定的运行状态并确保数据传输的安全性良好。

二、功能设计

基于TP4056锂电池充放电电路能够支持锂电池进行恒压恒流充放电操作,并且该电路能够自动调节充放电参数以维持合适的电压值和电流值。

2、LCD1602实时显示锂电池电压、电流和锂电池电量百分比。

3、如果温度超过40℃,则蜂鸣器报警,否则蜂鸣器不报警。

设计思路

文献研究法:通过系统收集相关单片机系统的研究资料,并对所收集到的文献进行深入研读和分析,在研究工作开始前做好前期准备工作。

调查研究法:采用调查研究法进行系统分析与评估。深入分析当前状态,并识别出系统中存在的问题及其相应的解决方案。

对比分析方法:考察各系统运行机制的异同,并探究同类型传感器性能特征的差异,在此基础上探讨当前研究领域的进展及未来发展趋势

软件硬件结合的设计方法:采用软件与硬件协同设计的方式构建具体的硬件实物,并最终验证各功能是否符合预期

三、 软件设计

本系统原理图设计采用了AltiumDesigner19版本(如图所示)。在单片机课程设计中进行电路设计时,默认会选择使用AltiumDesigner或Proteus作为软件工具辅助完成工作流程。相比之下,在功能方面AltiumDesigner具有显著优势:不仅可以完成硬件电路原理图的设计与PCB布局等基础工作;而且集成了多种管理功能与仿真技术;能够充分满足当前课题研究的需求

————————————————

仿真实现
本设计利用protues8.7软件实现仿真设计,具体如图。

Protues是一种广泛应用于单片机仿真设计的设计软件。它允许用户通过创建硬件电路图并编写驱动程序后,在无需实际搭建硬件的情况下完成电路调试。此外,Protues还支持PCB设计,并能在仿真环境中与KEIL进行集成测试。这些功能有助于简化程序调试流程,并适用于多种不同的运行平台。操作简便且功能全面。

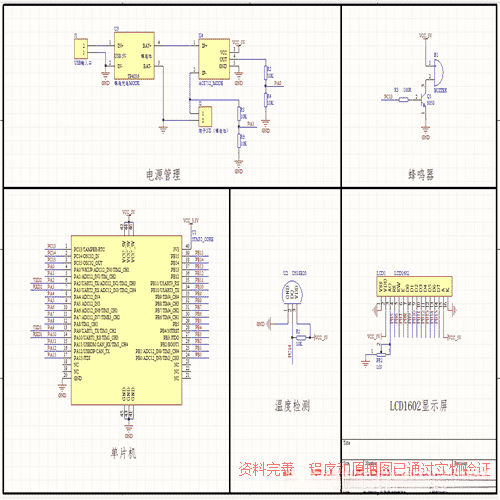

原理图

在这里插入图片描述

五、 程序

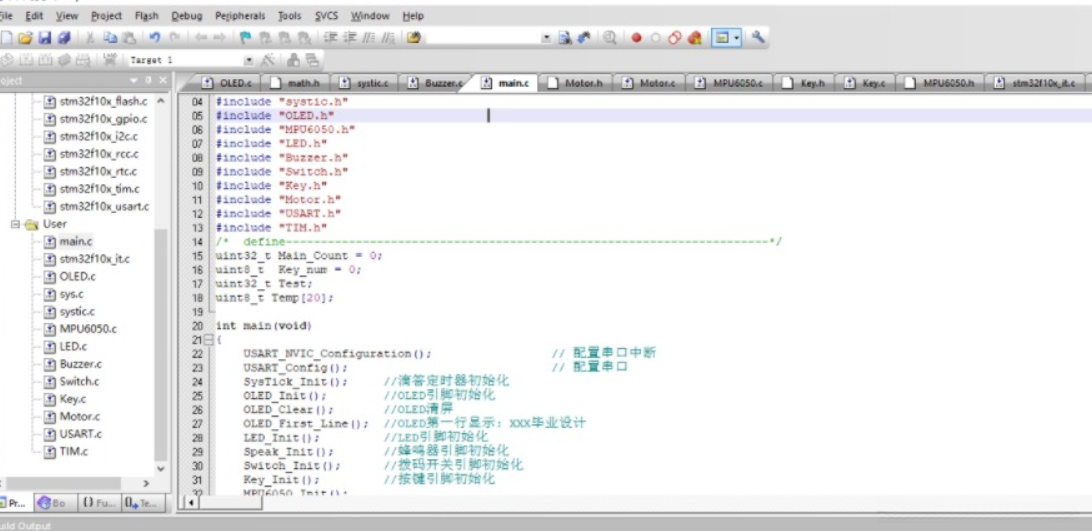

基于KEIL5软件的实现

在这里插入图片描述

————————————————

在这里插入图片描述

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
