【技术类】【ArcGIS对国产卫星的支持2：高分一号卫星】篇6、影像专题产品生产

对于大多数行业用户而言，在仅购买数据分发商提供的标准影像产品时远远不够用；在获得原始影像后，则需要生成一系列辅助产品以支持数量化的分析工作，在此过程中会产生植被覆盖指数产品、分类识别等关键应用产品。

采用传统的生产流程制造上述产品会导致处理等待时间较长。ArcGIS系统能够帮助用户快速获得所需影像结果。我们可以调用影像分析窗口内置的栅格处理工具，并借助多类功能按钮实现产品生产的自动化。

1、NDVI产品生产

利用表观反射率产品进行植被指数产品。

ArcGIS影像分析窗口集成多种用于生成栅格产品的功能模块，包括裁剪、融合合成、多波段组合以及NDVI指数等多种类型。单击按钮即可实时生成所需的产品。

首先 引入表观反射计量装置； 其中 参考文献5中的过程 实时完成表观反射计数。

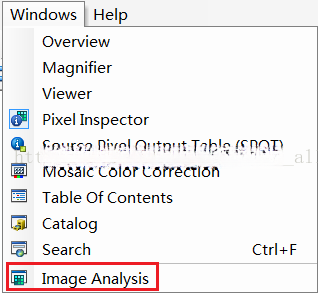

下一步是在影像分析窗口内选择相应的影像产品；使用方式为通过点击以下路径：ArcMap菜单条中的Window菜单下的ImageAnalysis子菜单项

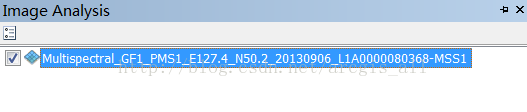

在影像分析窗口界面中，默认情况下，在该区域中的图像会自动显示出来，并且当用户使用左键点击时，默认选择并处理周围的图像内容。当您通过左键点击位于窗口中的目标图像时，默认会将该区域的颜色设置为蓝色，并且该图像会被标记为已选中状态。因此，在这种情况下，默认情况下你可以立即执行后续操作步骤。

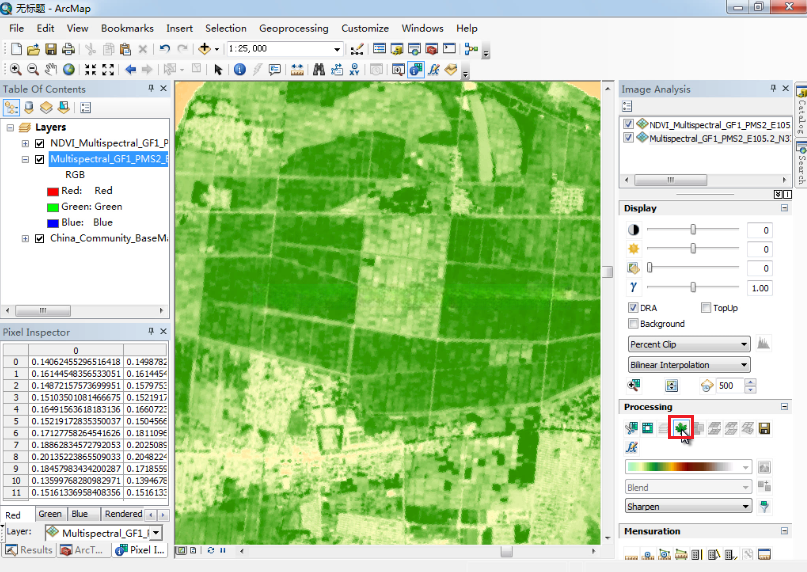

第三步 选择影像分析窗口中的NDVI工具

；

第四步 利用卷帘工具

对比表观反射率产品与NDVI产品；

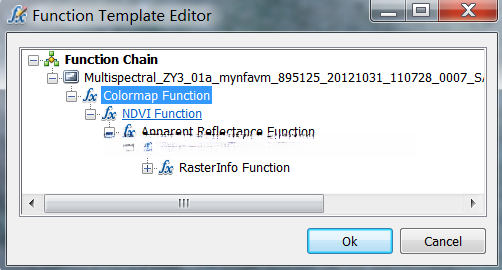

通过查看图中的信息可以看出，在影像分析窗口中提供的NDVI产品工具能够生成经过颜色编码效果的产品，并且能够直观地显示植被覆盖状况。其栅格函数处理流程如下所述：

如需获取NDVI数据集，请确保先运行脚本并启动地理信息系统软件。可通过执行Export Data操作以及Copy Raster功能来获取数据。

导出或转换栅格数据集：

http://resources.arcgis.com/zh-cn/help/main/10.1/index.html#/na/009t00000062000000/

请参考相关在线帮助：

影像分析窗口：

- http://resources.arcgis.com/zh-cn/help/main/10.1/index.html#/na/009t000001tm000000/

2、影像分类

除了现有的监督性和非监督性影像分类方法之外，在采用实时处理技术的基础上（Interactive Supervised Classification），用户无需等待即可获得即时的影像分类结果。这一创新的技术解决方案使得利用ArcGIS高分一号影像分类产品变得更为高效和便捷。

第一步 添加影像数据
利用栅格产品进行影像添加。

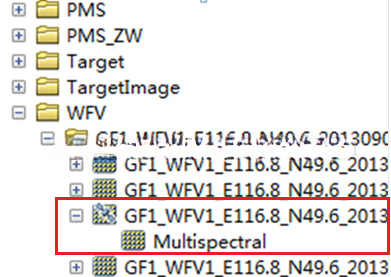

如图所示，在红框内选择多光谱影像，并将其直接拖拽至ArcMap窗口中。

第二步 样本采集
点击分类工具栏中的样本采集工具

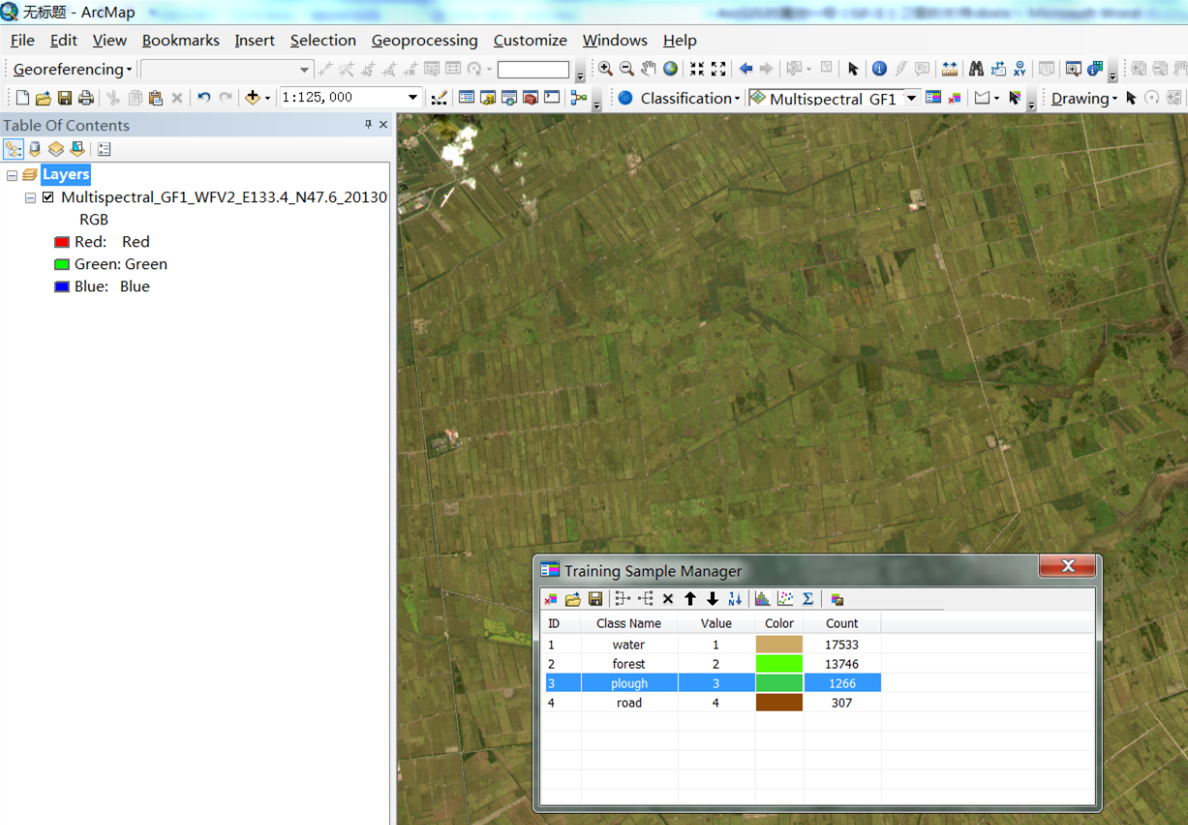

进行地类样本采集，编辑各地类名称，如图显示为water、forest等。

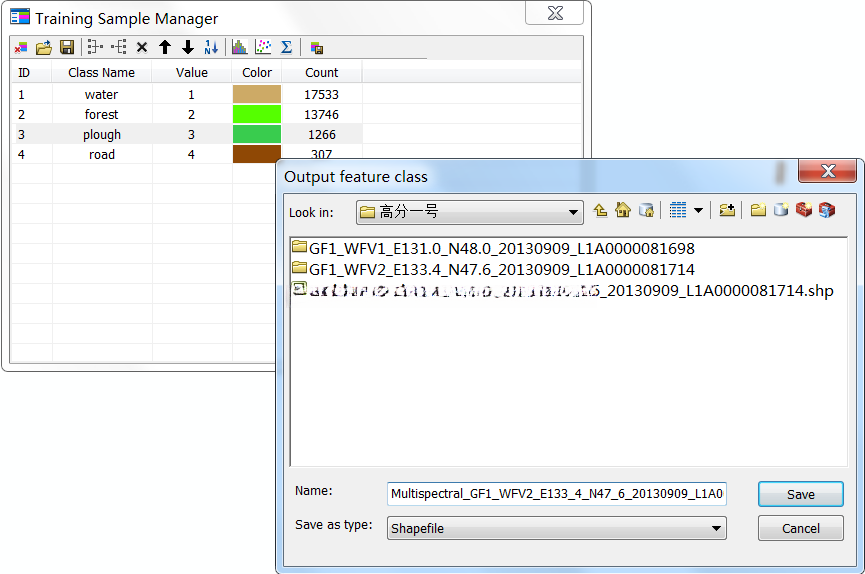

第三步 sig文件

保存sig文件，以重复利用采集到的样本。

第一步 实施分门别类的任务

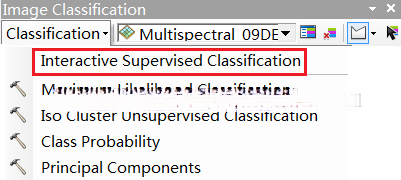

第一步 可以利用经典的监督与非监督分类方法实现任务的划分，并建议采用交互式的分门别类手段，在操作过程中即时获取结果。

当执行完分类操作后，在ArcMap窗口中自动生成相应的显示界面，并且相关的影像图层会被动态添加至TOC（地理信息系统中的目录）中

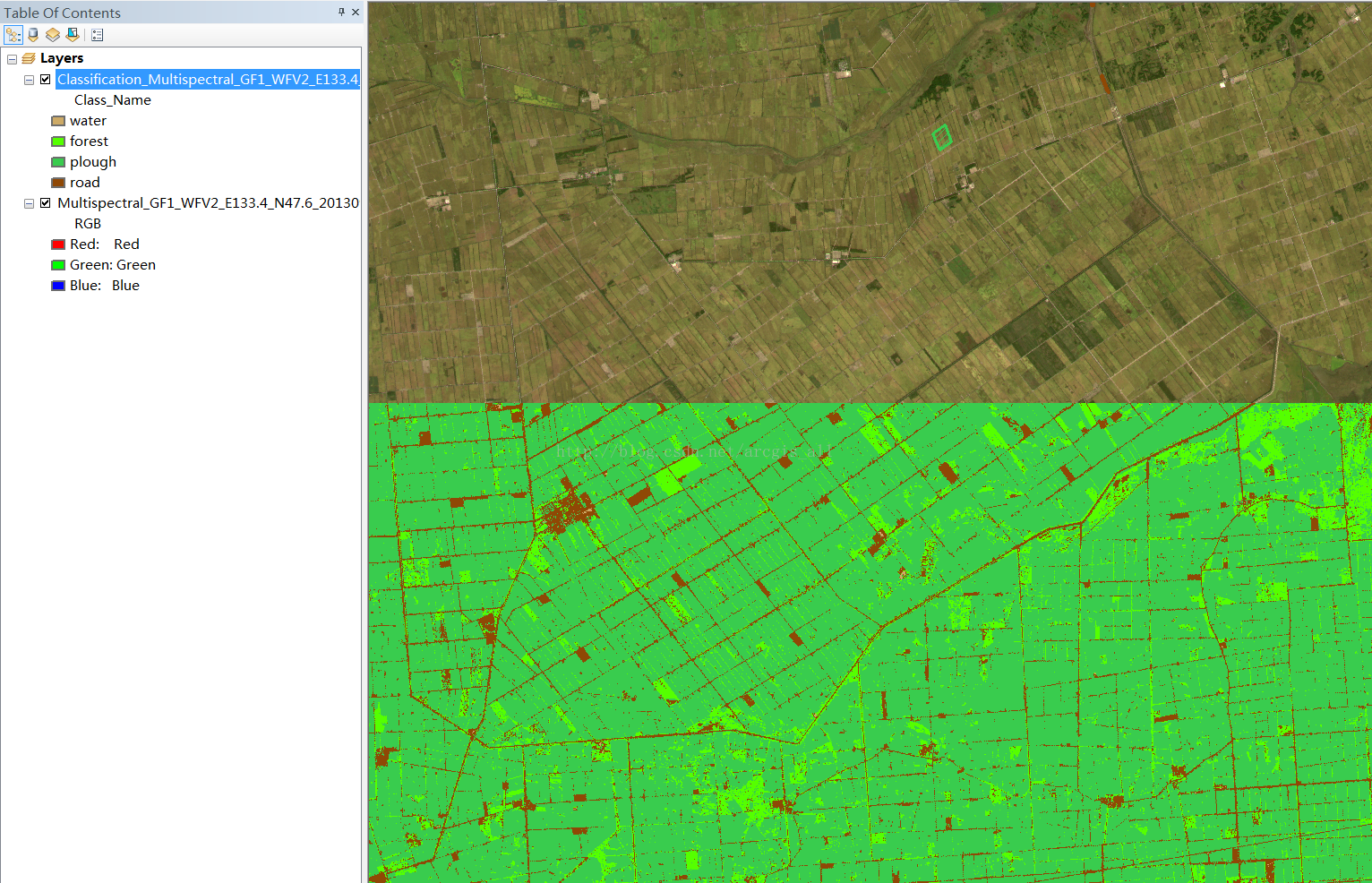

利用卷帘工具查看分类前后影像；

如果你希望输出分类图像，请考虑使用ExportData和Copy Raster功能。如需进一步了解，请参阅相关在线帮助。

导出或转换栅格数据集：

- http://resources.arcgis.com/zh-cn/help/main/10.1/index.html#/na/009t00000062000000/

请参考相关在线帮助：

影像分类：

- http://resources.arcgis.com/zh-cn/help/main/10.1/index.html#/na/00nv00000002000000/
