【雕爷学编程】Arduino智能家居之家庭水流监测与显示

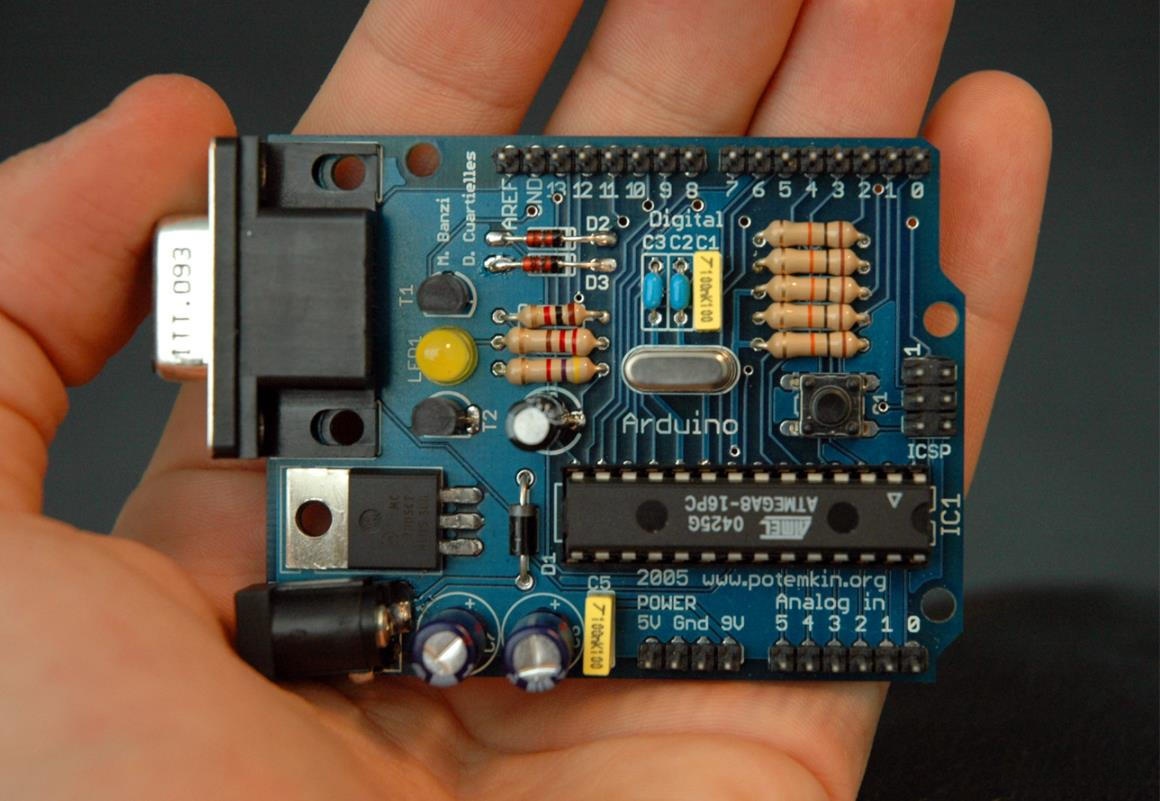

Arduino是一款基于开放源码的电子原型开发平台。它允许你通过简单的硬件组件与软件结合来开发各种互动型项目。其核心是运行中央控制功能的微控制器芯片,在此基础之上你可以通过一组引脚接口连接各种传感器、执行器和其他外设。为了实现复杂的任务需求,在此基础之上你还可以选择使用C/C++语言作为基础编程语言,并借助集成开发环境(IDE)对程序进行编写、完成编译以及将其传输至目标开发板进行部署。此外,在此基础之上你还可以利用预装库以及活跃的开源社区资源来拓展基本功能并获取丰富的学习素材。
Arduino的特点是:
开放源码:Arduino的产品采用开源理念,在硬件与软件层面均为公开可用方案,在不影响功能的前提下允许任意修改与传播。
易用:Arduino的产品专为初学电子制作而设计,在操作复杂度上注重循序渐进的学习曲线,在使用门槛上有较高的友好度。
便宜:Arduino产品的开发成本较低且维护费用不高,在满足基本功能需求的同时提供经济实惠的选择方案。
多样:Arduino提供了丰富多样的产品系列与版本选择,在满足不同用户需求的同时也提供了多样化的产品体验选项。
创新:通过电子技术实现创意构思与思维转换的可能性极大增强,在创新性应用领域展现出强大的技术支撑能力。

Arduino在智能家居领域展现出的核心优势如下:
1、高度可扩展性:作为一项开源技术平台,在智能家居系统中拥有丰富的周边生态系统。这些生态系统包括各类传感器、执行器以及通信模块等关键组件。这些设备能够便捷地接入Arduino主控板上,并可根据具体需求灵活配置与调整。
2、经济性:Arduino硬件的成本相对较低,在个人及小型项目领域具备显著的应用价值。这一特性使得智能家居技术得以突破传统限制而更加普及与可行。
3、友好性:凭借其采用简单直观的编程语言以及配套开发环境的支持,在智能家居系统的设计与开发过程中能够快速实现功能模块的搭建与调试。
4、高度定制化能力:基于开源特性的特点,在此基础上用户可以根据个人需求自由地访问及修改硬件架构与软件代码库设置。这种开放式的开发方式极大提升了智能家居系统的灵活性与适应性。
Arduino在智能家居领域有广泛的运用场景
在使用Arduino构建智能家居系统时,应采取以下各项措施:
1、安全防护:智能家居系统涉及家庭安全与隐私管理,请科学配置访问权限并实施加密通信机制及隐私保护措施以确保系统安全运行。
2、电源保障:智能家居设备与传感器需依靠稳定的电源供应,请合理规划供电方案并选用适当的电源模块以保证系统的正常运转。
3、可靠性保障:智能家居系统必须具备高度的可靠性和稳定性,在发生故障或操作失误时不应给使用者带来不便。对于关键功能可采用冗余设计或备用方案以避免潜在问题影响。
4、通信方案:为智能家居系统选择合适的通信方案至关重要,请根据具体应用场景需求选择无线或有线通信技术如Wi-Fi蓝牙ZigbeeZ-Wave等无线技术或以太网RS485等有线技术以确保网络稳定且覆盖范围广同时需注意设备间的互操作性与兼容性问题。
5、用户体验优化:智能家居系统的成功运行离不开良好的用户体验因此在设计阶段请充分考虑用户的习惯需求并提供友好直观的操作界面和反馈机制从而提升整体使用体验效果。
总体而言,Arduino作为一个具有高度可扩展性、低成本且友好性的开源平台,在智能家居领域得到了广泛应用。在构建Arduino智能家居系统的过程中,则需要特别注意其安全性能、电源供应保障、可靠度以及相关的通信协议等问题。

Arduino智能家居的家庭水流监测与显示功能可以通过传感器技术和显示设备实现实时数据采集与处理,并通过显示屏实时更新家庭水流信息。本节将从以下三方面为各位朋友做详细介绍:主要特点、实际应用场景以及需要注意的关键事项。
主要特色:
环保用水管理:智能家居系统适用于家庭的环保用水管理应用中,在实时动态监控的基础上实现对家庭用水状况的精确掌握,并通过科学合理的建议优化用户的日常节水行为模式;当系统检测到不正常的水流现象时会立即触发水位异常警报提示功能以便用户及时发现潜在的节约机会;系统的智能分析功能能够持续追踪并评估用户的使用数据从而为制定精准的节水方案提供可靠依据。
漏水检测与防范:智能家居系统可以帮助用户及时发现家庭中的漏水情况;当系统监测到异常的水流现象时可以通过智能分析生成详细的漏水量报告并发送至手机端提醒用户注意防止水资源浪费;专业的预警机制能够通过语音或短信的形式向使用者发出漏水量超标警示信息从而帮助用户及时采取有效的防水补救措施。
家庭用水统计与管理:该系统能够记录并分析用户的日常用水数据包括每小时全天每天每周以及每月的各项关键指标;通过图表形式直观展示各项统计数据便于用户全面了解自己的使用习惯特点及变化趋势;系统的数据分析模块能够自动生成历史曲线图供决策者参考从而实现精准的家庭水资源配置。
需要注意的事项:
传感器安装位置:为了准确监测水流情况,建议将传感器放置在水管的进水口或出水口等关键部位,并确保其与水流接触良好以提高监测精度。
数据显示和提醒设置:系统的数据显示和提醒设置应根据用户的需求进行定制化配置。通过调整显示方式和警报阈值等参数,用户可以更好地满足个人习惯与实际需求。
安全性和[隐私保护]:在部署智能安防系统时,请务必采取必要措施保护数据的安全性与隐私性。确保数据传输与存储环节具备完善的防护机制以防止泄露或滥用。
总体而言,在智能家居领域中利用Arduino技术开发的家庭水流监测系统通过整合多种传感器及 display 设备实现了家庭水流情况的实时监控及数据展示。该系统的核心优势体现在以下几个方面:首先是一个完整的水流监测系统;其次是一个数据展示模块;最后是一个报警反馈机制。具体应用领域涵盖节能环保用水管理、漏水检测与预防措施等。同时要求用户根据实际需求进行传感器安装位置的选择,并合理配置数据展示界面及报警提示参数设置。此外还需要采取措施确保数据传输的安全性和个人隐私信息的安全性

案例1:水流传感器监测水流
int flowPin = 2;
volatile int flowPulse;
void setup() {
pinMode(flowPin, INPUT);
attachInterrupt(0, countFlow, RISING);
Serial.begin(9600);
}
void loop() {
delay(1000);
float flowRate = (flowPulse * 60.0 / 7.5);
Serial.print("Flow rate: ");
Serial.print(flowRate);
Serial.println(" L/min");
flowPulse = 0;
}
void countFlow() {
flowPulse++;
}
该系统采用水流传感器持续监测水流量的变化。系统会自动计算每分钟的总流量并发送相应的数据至串口端口。这种设计不仅适用于家庭用水管理,还能实时采集并分析数据,为水量控制提供科学依据。
案例2:水流量显示器
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#define OLED_RESET 4
Adafruit_SSD1306 display(OLED_RESET);
void setup() {
display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
display.clearDisplay();
display.setTextColor(WHITE);
display.setTextSize(2);
}
void loop() {
float flowRate = 15; // 流量值(示例)
display.clearDisplay();
display.setCursor(0, 0);
display.print("Water Flow");
display.setCursor(0, 20);
display.print(flowRate);
display.print(" L/min");
display.display();
delay(1000);
}
要点解读:该程序采用OLED显示面板来呈现水量数据,并通过动态地将实时水量信息传递到屏幕上供查看。这样用户就能方便随时掌握目前的用水状况。
案例3:水流异常报警
int flowPin = 2;
volatile int flowPulse;
void setup() {
pinMode(flowPin, INPUT);
attachInterrupt(0, countFlow, RISING);
Serial.begin(9600);
}
void loop() {
delay(1000);
float flowRate = (flowPulse * 60.0 / 7.5);
if (flowRate < 1) {
Serial.println("No water flow detected!");
// 触发报警器或发送通知等操作
}
flowPulse = 0;
}
void countFlow() {
flowPulse++;
}
要点解读:该系统通过水流传感器持续监测水流量频率,并设定警戒线。当水流量降至预先设定的警戒线以下时,系统将发出警报并发送通知,以警示用户留意潜在的问题状况,例如水管出现泄漏或水源供应中断等情况。
这些程序能够用于构建一个Arduino智能家居的家庭水流监测与显示系统。该系统通过实时监测水流速度、计算水流量数值并发出警报来实现对家庭用水状况的监控。使用者将能够即时掌握家庭用水状况,并采取适当应对措施以预防潜在问题。

案例4:水流传感器监测与报警
#define FLOW_SENSOR_PIN 2 // 水流传感器连接的数字引脚
#define BUZZER_PIN 9 // 蜂鸣器控制引脚
void setup() {
pinMode(FLOW_SENSOR_PIN, INPUT);
pinMode(BUZZER_PIN, OUTPUT);
}
void loop() {
int flow = digitalRead(FLOW_SENSOR_PIN); // 读取水流传感器的状态
if (flow == LOW) {
// 如果检测到水流断开,触发报警
activateBuzzer();
} else {
// 水流正常时关闭报警
deactivateBuzzer();
}
delay(1000);
}
void activateBuzzer() {
digitalWrite(BUZZER_PIN, HIGH); // 打开蜂鸣器
}
void deactivateBuzzer() {
digitalWrite(BUZZER_PIN, LOW); // 关闭蜂鸣器
}
此程序利用Arduino模块采集水位传感器的数据,并基于数据状况执行相应的操作。具体而言,在setup()阶段需配置好相关引脚:将水位传感器设置为输入端口,并连接至控制蜂鸣器的输出端口以便后续操作。进入循环节后系统持续监测水位变化情况:若测得数据表明水位已降至LOW水平,则系统将驱动蜂鸣器发出警报;反之则保持静默状态不采取任何行动。
案例5:水流量监测与显示
#include <LiquidCrystal_I2C.h>
#define FLOW_SENSOR_PIN 2 // 水流传感器连接的数字引脚
#define LCD_ADDRESS 0x27 // LCD显示屏的I2C地址
#define LCD_ROWS 2 // LCD显示屏的行数
#define LCD_COLS 16 // LCD显示屏的列数
LiquidCrystal_I2C lcd(LCD_ADDRESS, LCD_ROWS, LCD_COLS);
volatile int flowCount = 0;
void setup() {
pinMode(FLOW_SENSOR_PIN, INPUT);
attachInterrupt(digitalPinToInterrupt(FLOW_SENSOR_PIN), countFlow, RISING);
lcd.begin(LCD_COLS, LCD_ROWS);
lcd.print("Water Flow: ");
}
void loop() {
lcd.setCursor(0, 1);
lcd.print(flowCount);
lcd.print(" L/min");
delay(1000);
}
void countFlow() {
flowCount++;
}
要点解读:
该程序利用Arduino模块采集水流传感器产生的脉冲信号,并通过LCD显示器实时显示水流量数据。
在程序启动阶段的setup函数中,在配置水流传感器引脚为输入模式的基础上,并通过调用attachInterrupt函数注册了中断处理模块countFlow。
每当水流传感器检测到一个完整的脉冲波形(表示有水流经过)时,在countFlow自定义功能体内会递增计数器flowCount。
系统进入loop主循环后,在每次循环迭代期间都会调用lcd.print方法将当前水流量数值信息输出至LCD显示界面,并不断进行更新。
案例6:水流量计算与警示
#define FLOW_SENSOR_PIN 2 // 水流传感器连接的数字引脚
#define FLOW_ALERT_THRESHOLD 10 // 警示的水流阈值(单位:升/分钟)
volatile int flowCount = 0;
void setup() {
pinMode(FLOW_SENSOR_PIN, INPUT);
attachInterrupt(digitalPinToInterrupt(FLOW_SENSOR_PIN), countFlow, RISING);
}
void loop() {
if (flowCount >= FLOW_ALERT_THRESHOLD) {
// 如果水流量超过阈值,触发警示
triggerAlert();
}
delay(1000);
}
void countFlow() {
flowCount++;
}
void triggerAlert() {
// 在此处添加触发警示的逻辑,例如发送警报信息到手机或控制警示灯闪烁
}
要点解读:
该程序利用Arduino模块采集水流传感器的脉冲信号,并在水流量超过设定阈值时触发警示机制。具体实现步骤如下:
- 在setup函数期间,在 watersensor引脚配置为输入模式。
- 调用attachInterrupt()函数来注册中断处理countFlow()。
- 在countFlow中断服务函数中执行以下操作:每当 watersensor检测到一个脉冲(表示水流量增加)时,则将计数器flowCount递增。
- 在循环周期内检查waterflow计数值是否超出预先设定的最大阈值(FLOW_ALERT_THRESHOLD)。若超出,则调用triggerAlert()函数进行相应的警示操作。
- 以上代码示例可作为智能家居水流监测与报警系统的参考架构,在具体应用开发中可根据需求进行功能模块增删或参数配置调整。
请记住这些案例仅为拓展思路而提供参考,并非绝对保证其正确性或可行性。由于不同硬件平台及Arduino版本的不同特性可能导致应用方法有所差异,在实际应用中建议依据具体环境参数进行优化调整,并经过多轮试验验证效果。为了确保系统正常运行,请先正确安装所有必要的传感器模块并仔细查阅设备说明书了解其工作原理与限制条件;同时,在编写控制代码时务必确认使用的引脚配置及其对应的数据传输电平是否符合系统需求并采取适当的安全保护措施以防止潜在的问题发生
