术语定义

1. 危险货物车辆标志 —— 表明车辆所载货物危险性质信息的标志牌。
2. UN编号/联合国编号 —— 由联合国危险货物运输专家委员会编制的四位阿拉伯数编号，用以识别一种物质或物品或一类特定物质或物品。
3. 危险性识别号 —— 表明危险货物危险性的一组数字或字母X与数字的组合。
4. 危害环境物质 —— 污染水生环境的液态或固态物质或这类物质的溶液的混合物，以及基因改变的微生物和生物。
5. 高温物质 —— 在液态温度达到或者超过100℃，或固态温度达到或超过240℃条件下运输的物质。

分类&外观&尺寸

分类

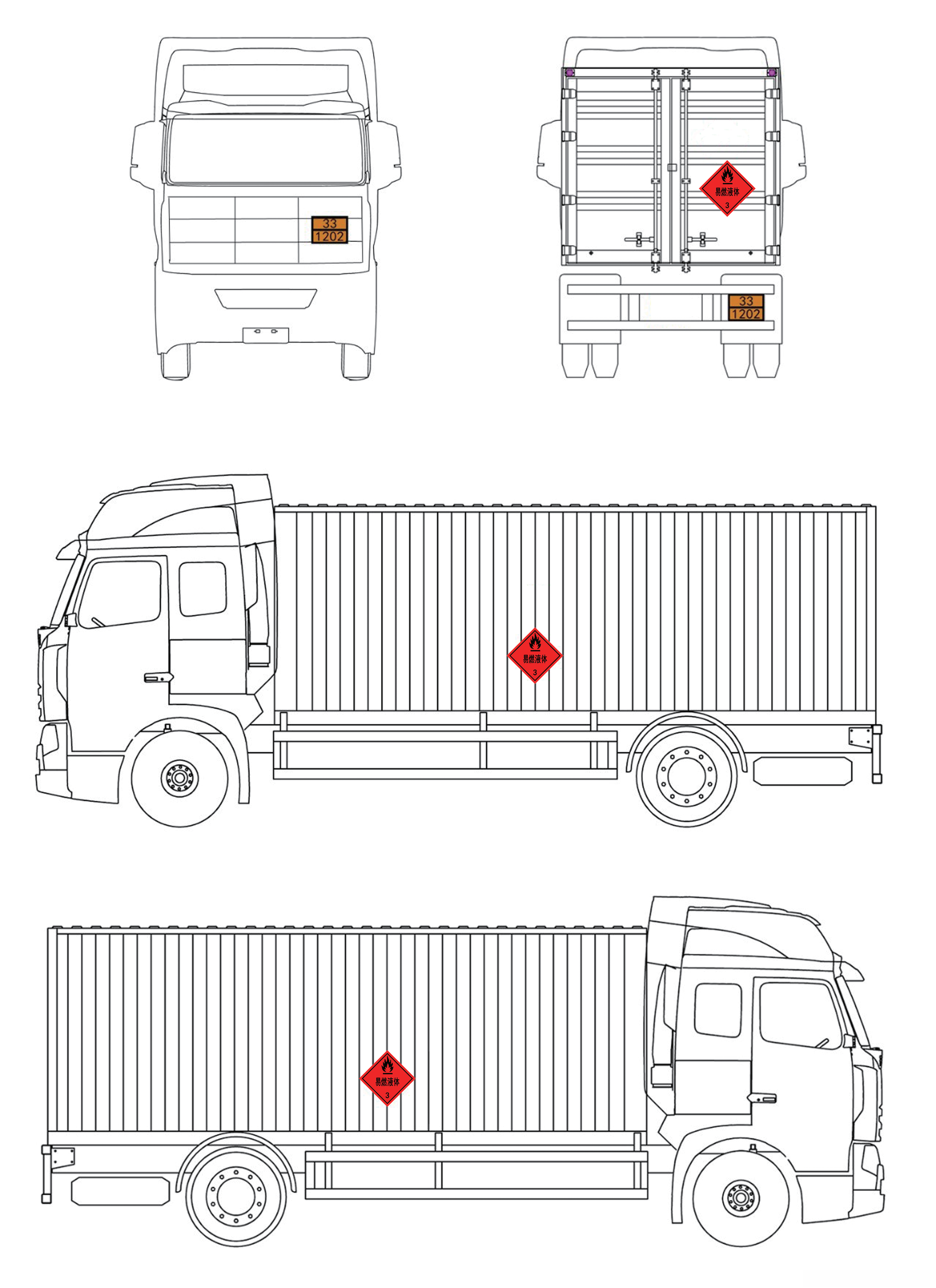

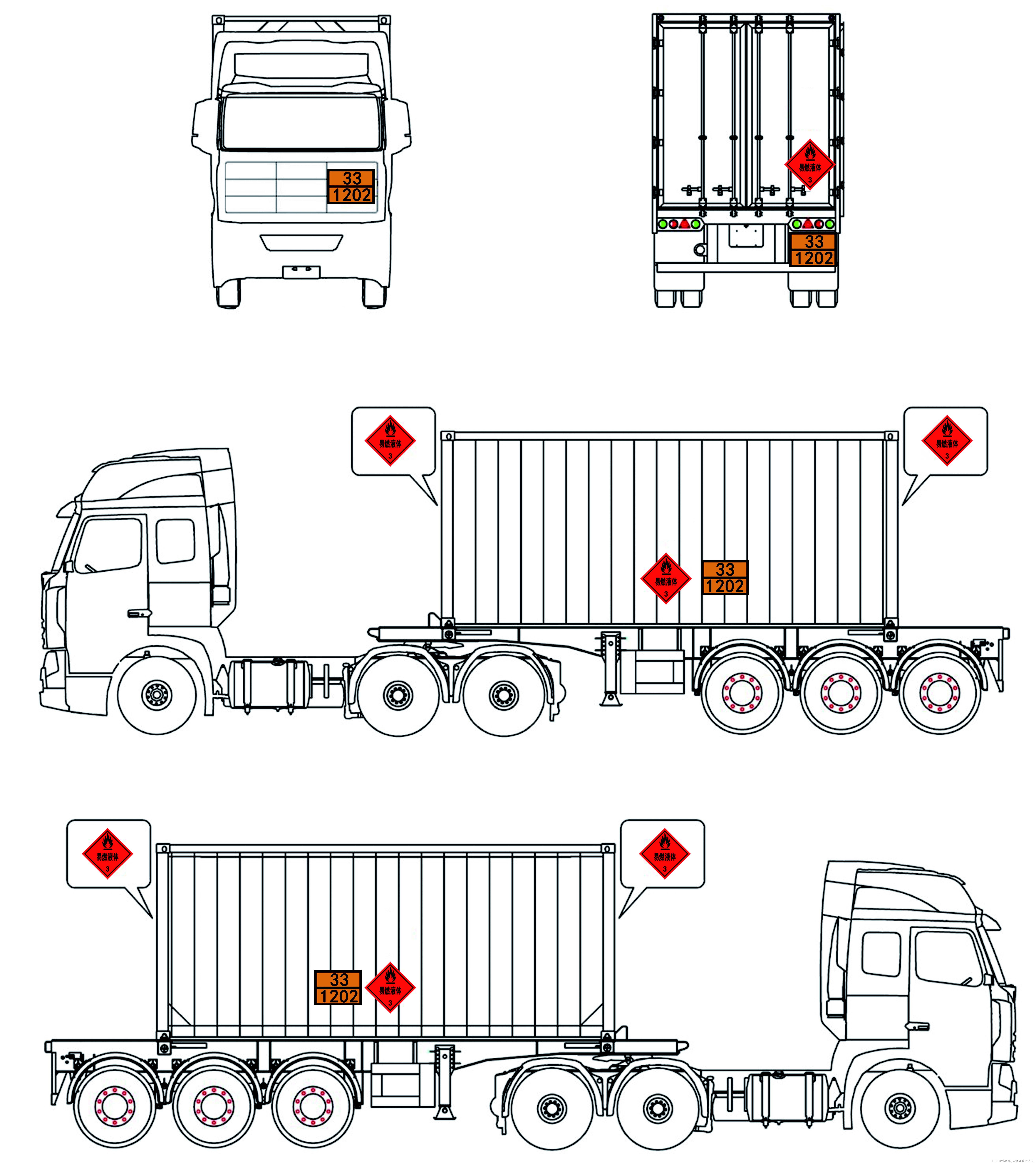

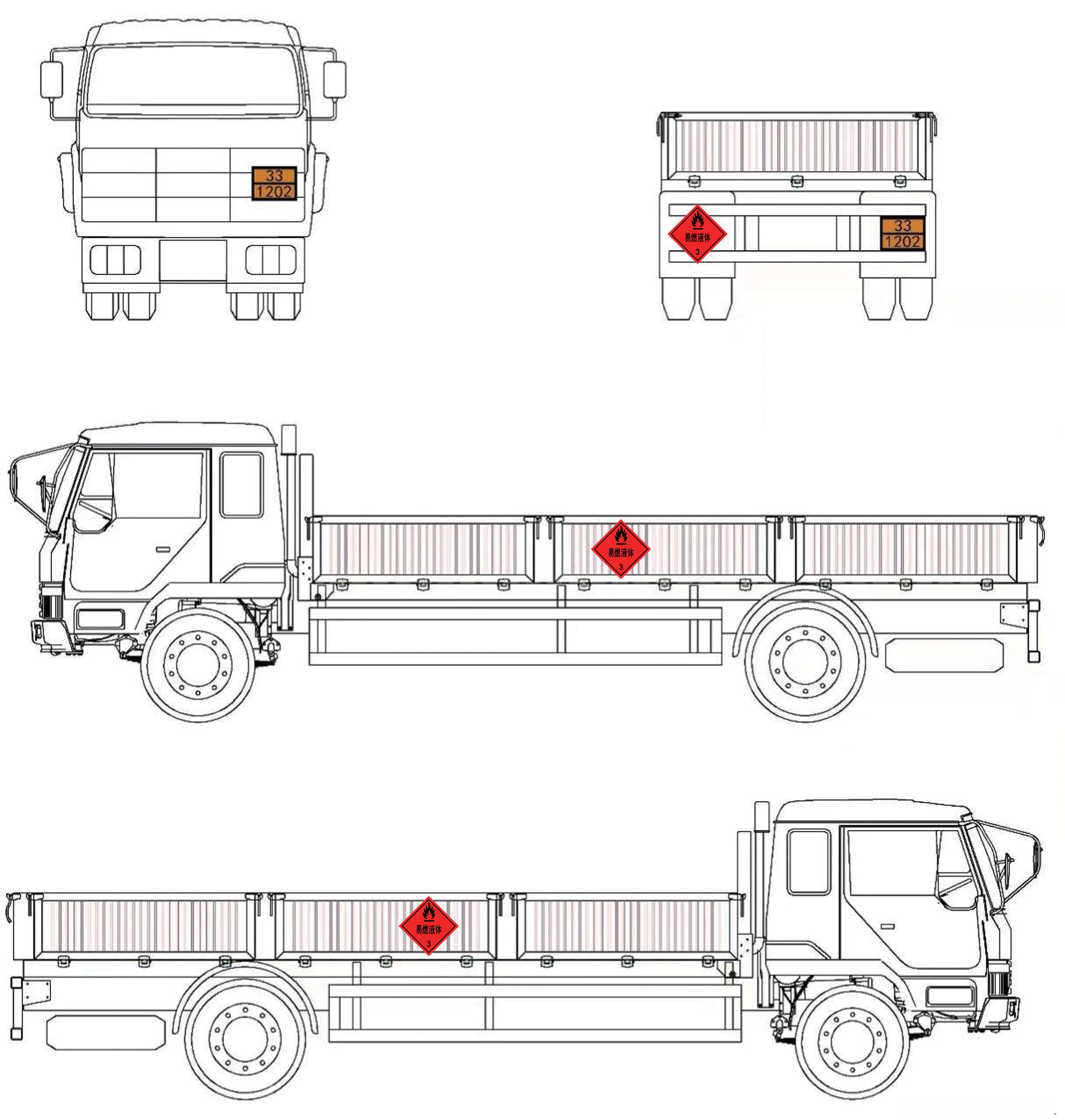

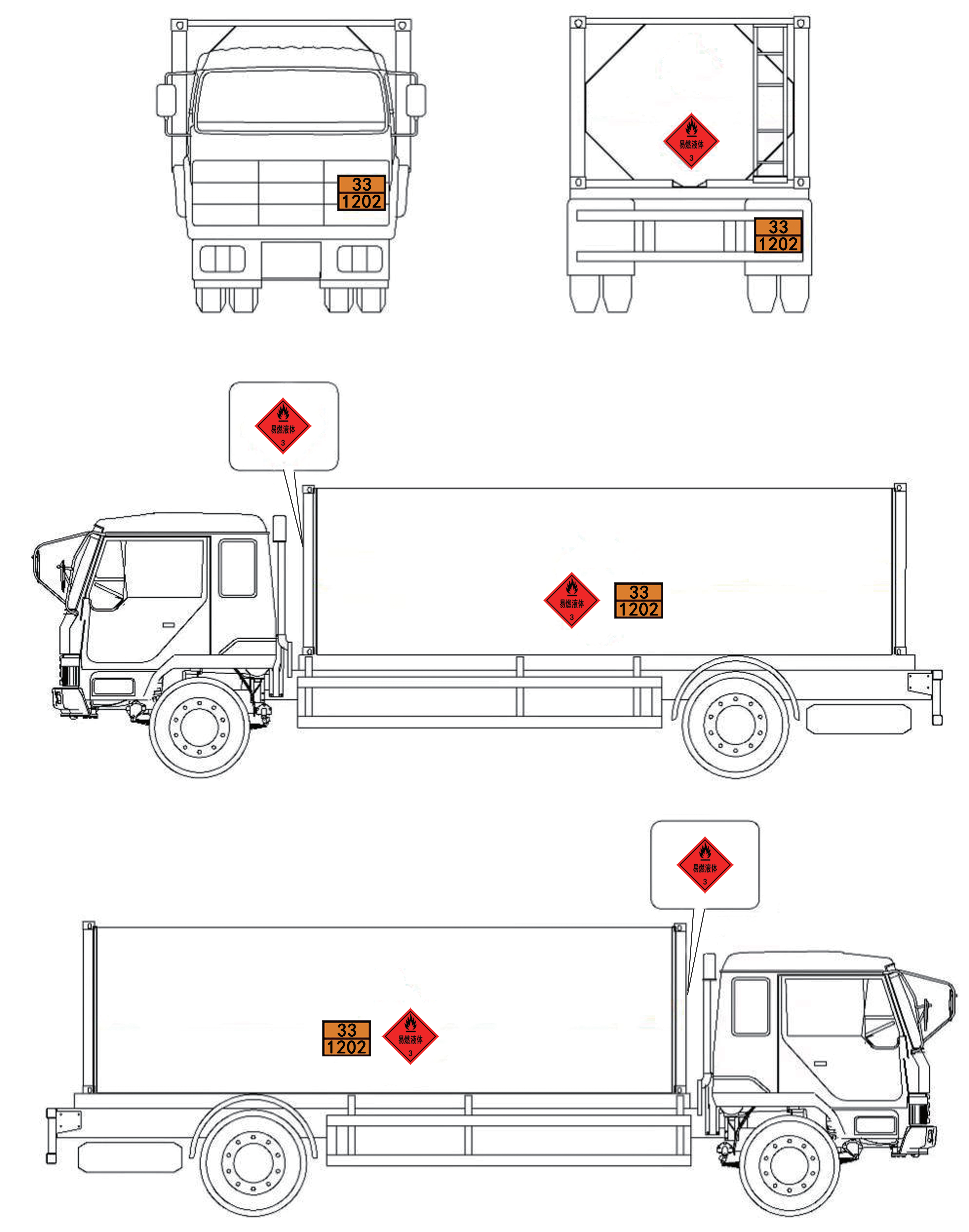

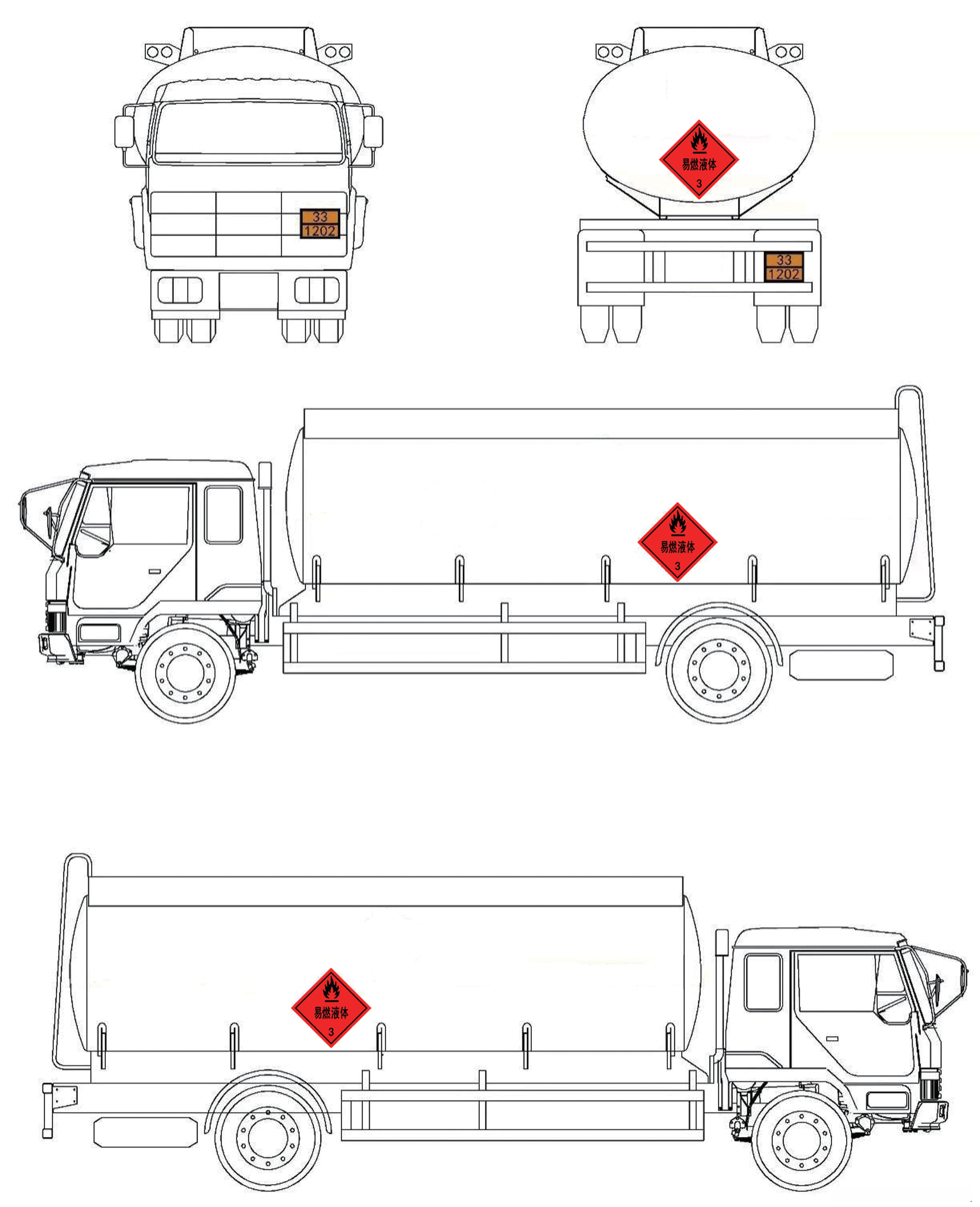

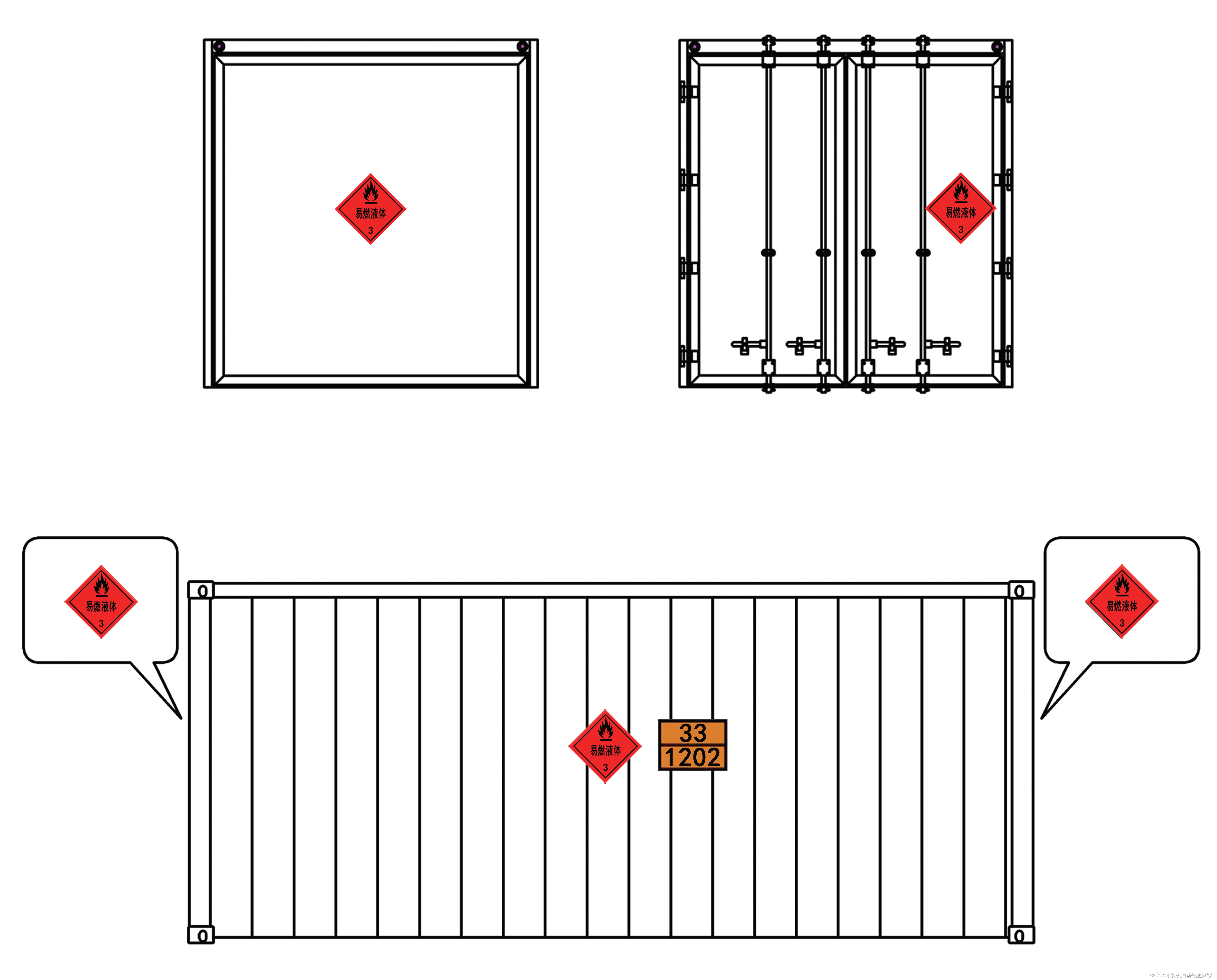

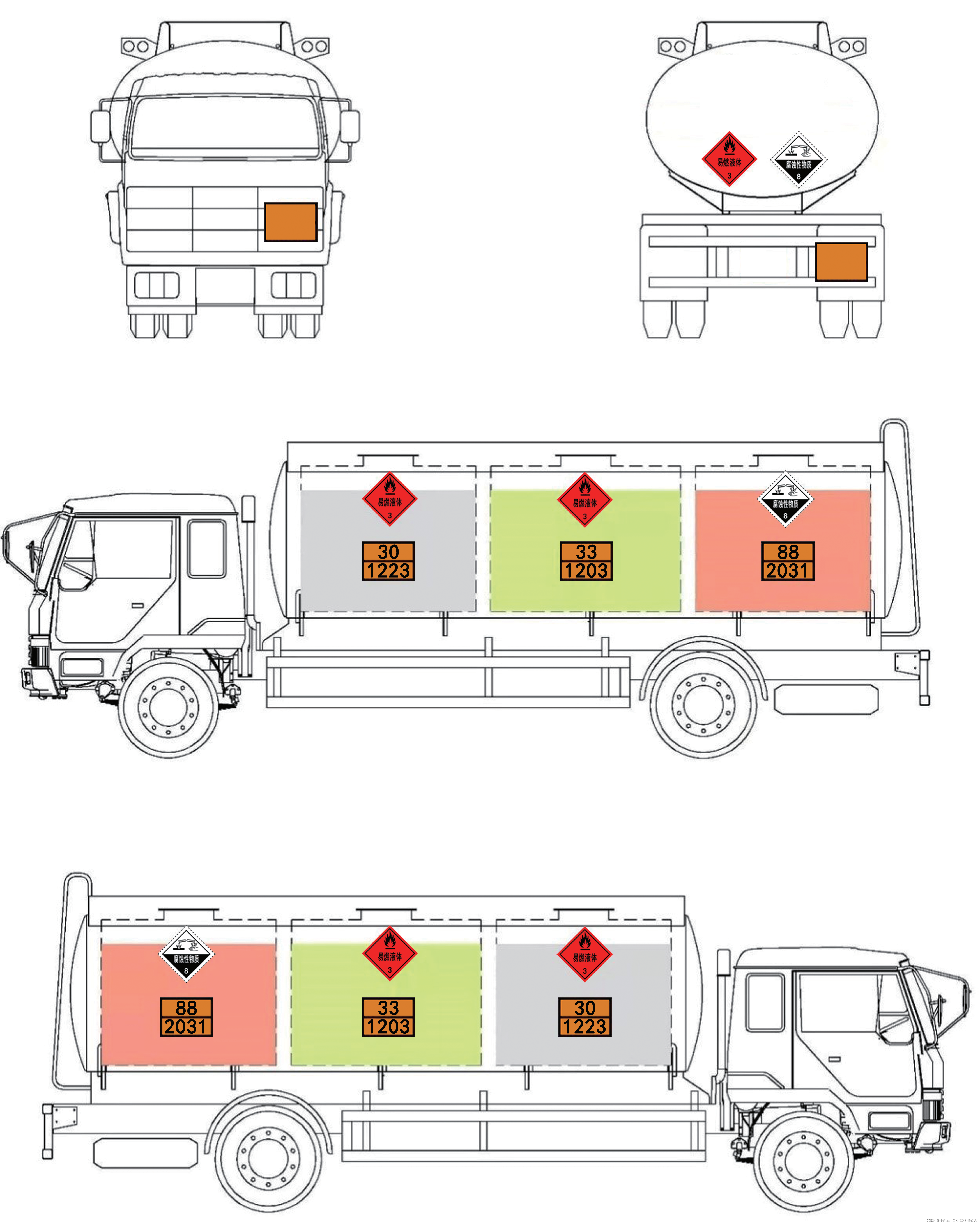

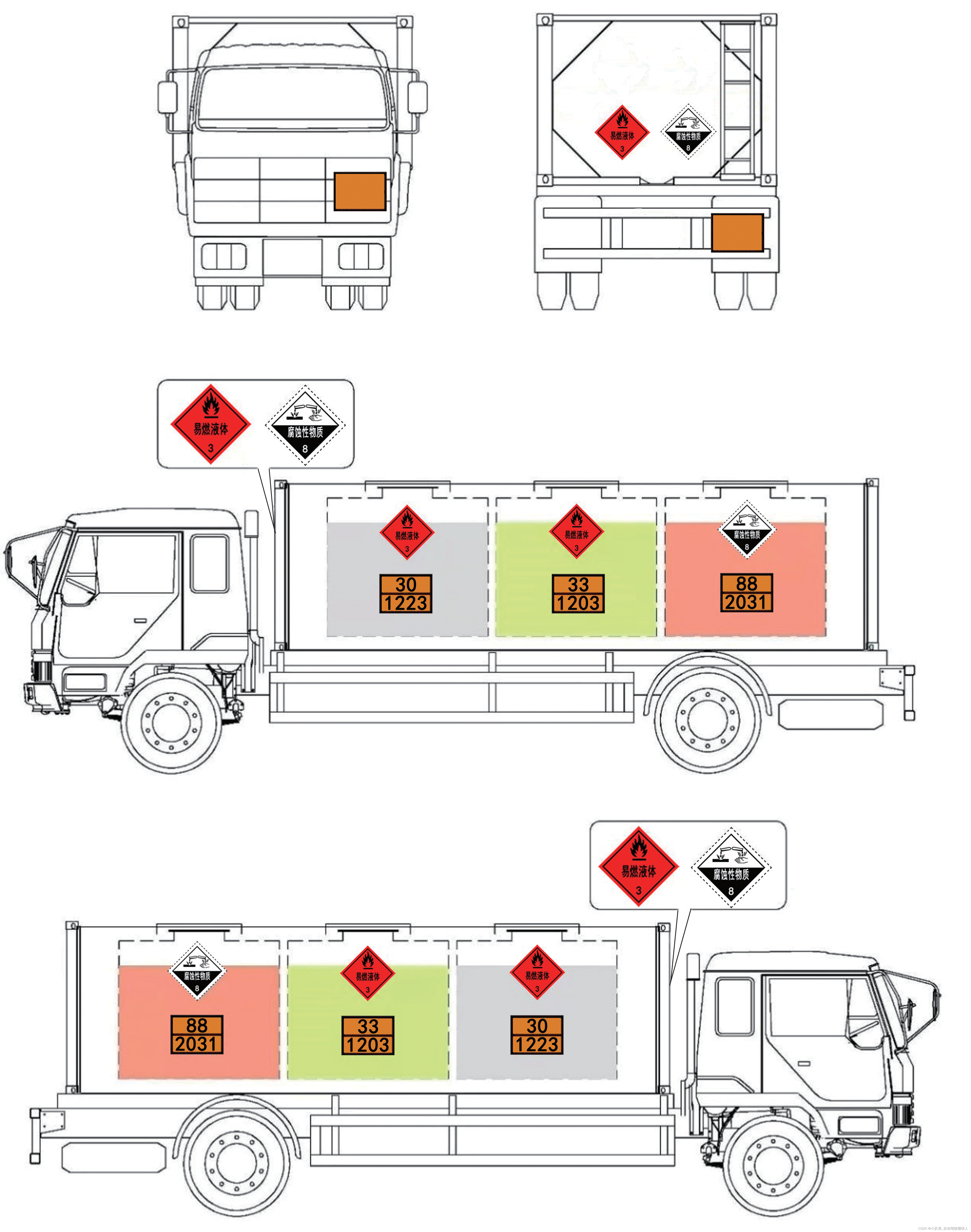

道路运输危险货物车辆标志（后文简称标志牌）分为三类：
1. 矩形标志牌。
2. 菱形标志牌。
3. 特殊标志牌。

外观尺寸

矩形标志牌

矩形标志牌按尺寸大小分为标准版和缩小版，形状及符合应符合以下要求：
1. 4个边有边缘线
2. 标准版矩形标志牌在垂直方向1/2处，以与边缘线等宽的水平线将矩形标志牌分为上下两部分。上部分为危险性识别号，危险性识别号按照后文附录要求确认，下部分分为UN编号，UN编号按照JT/T 617.3-2018中附录A的要求确定。
3. 缩小版矩形标志牌仅显示UN编号。
4. 矩形标志牌底色为橙色，数字、字母字体为黑体、位置居中，边缘线和数字、字母颜色为黑色。
5. 顶部有两个安装孔，位置对称，根据实际专用方式选择打孔装用或只标画位置不打孔。
矩形标志牌尺寸和厚度应符合下图的要求。矩形标志牌的长度和高度尺寸偏差范围为规定尺寸的-2mm ~ 0mm。
在这里插入图片描述

类型	l1(mm)	l2(mm)	l3(mm)	l4(mm)	l5(mm)	l6(mm)	l7(mm)	l8(mm)	l9(mm)	R	厚度
PA1	400	300	200	20	100	65	15	15	10	4	1.00~1.50
PA2	300	120	150	20	64	50	15	10	10	4	1.00~1.50

| 注释：
PA1为标准版矩形标志牌
PA2为缩小版矩形标志牌 |

标引序号说明：
l1 —— 矩形标志牌长
l2 —— 矩形标志牌高
l3 —— 两安装孔中心间距离
l4 —— 安装孔中心至标志牌上边缘距离
l5 —— 字体上边缘至下边缘距离
l6 —— 字体左边缘至右边缘距离
l7 —— 字体间距离
l8 —— 字体线条、边缘线和水平线宽度
l9 —— 安装孔中心至导圆角半圆圆心间距离
R —— 安装孔导圆半径

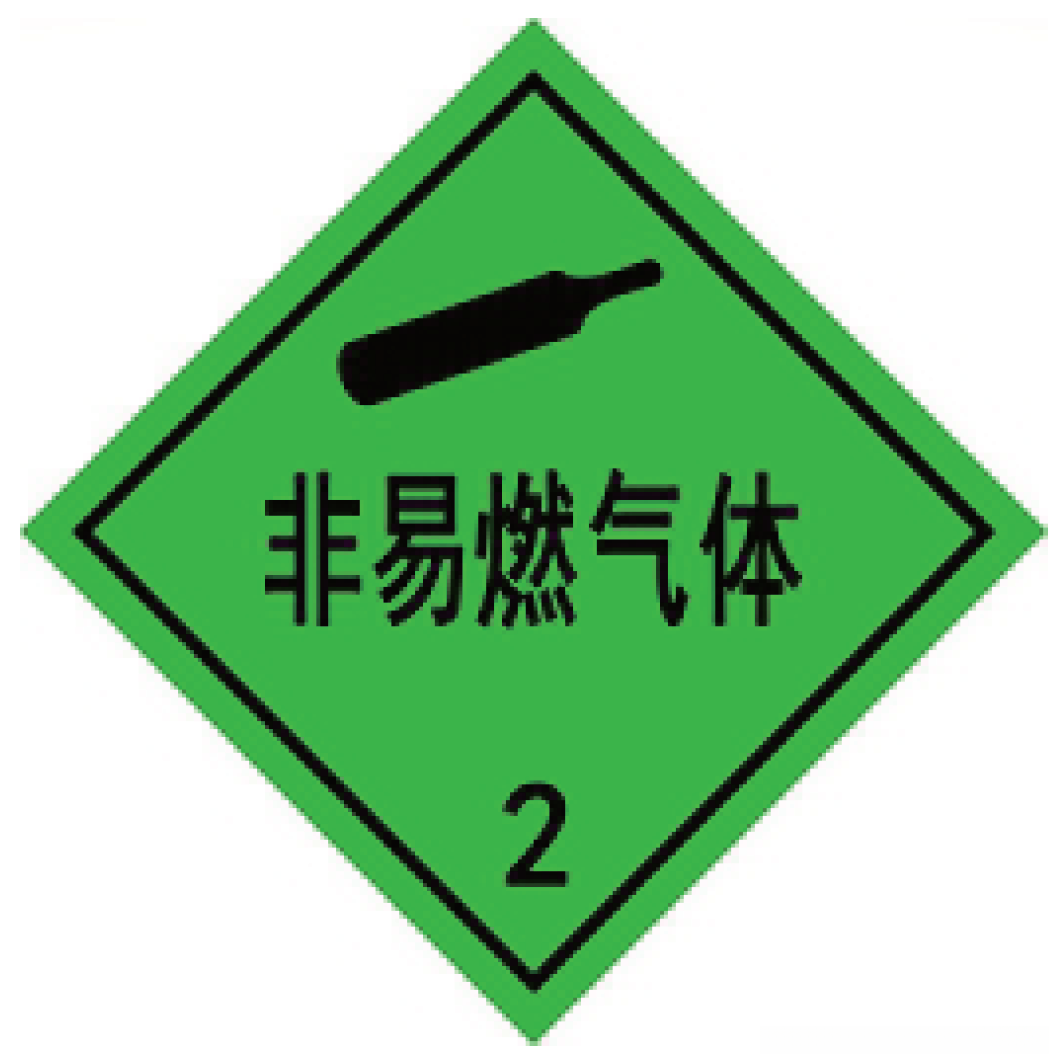

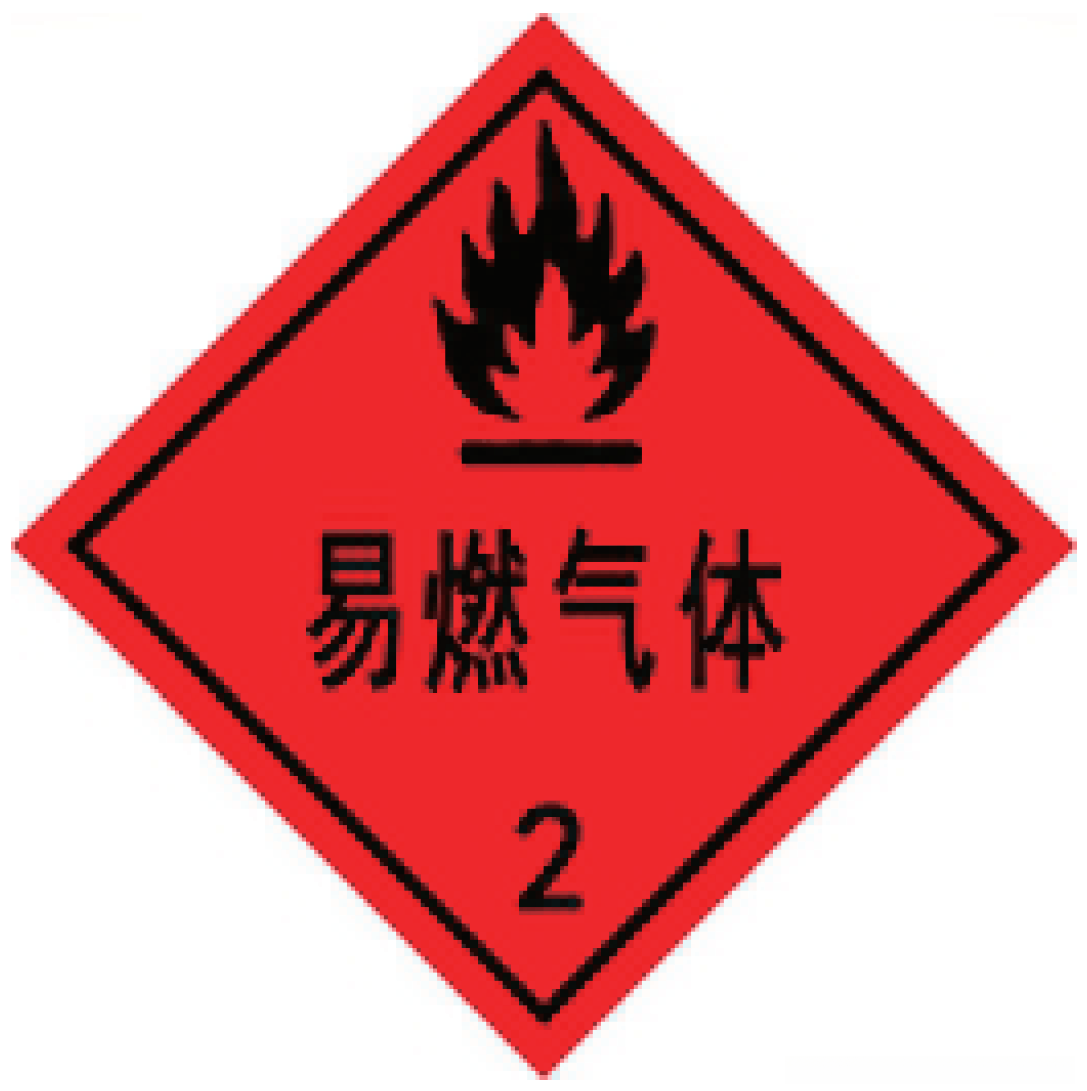

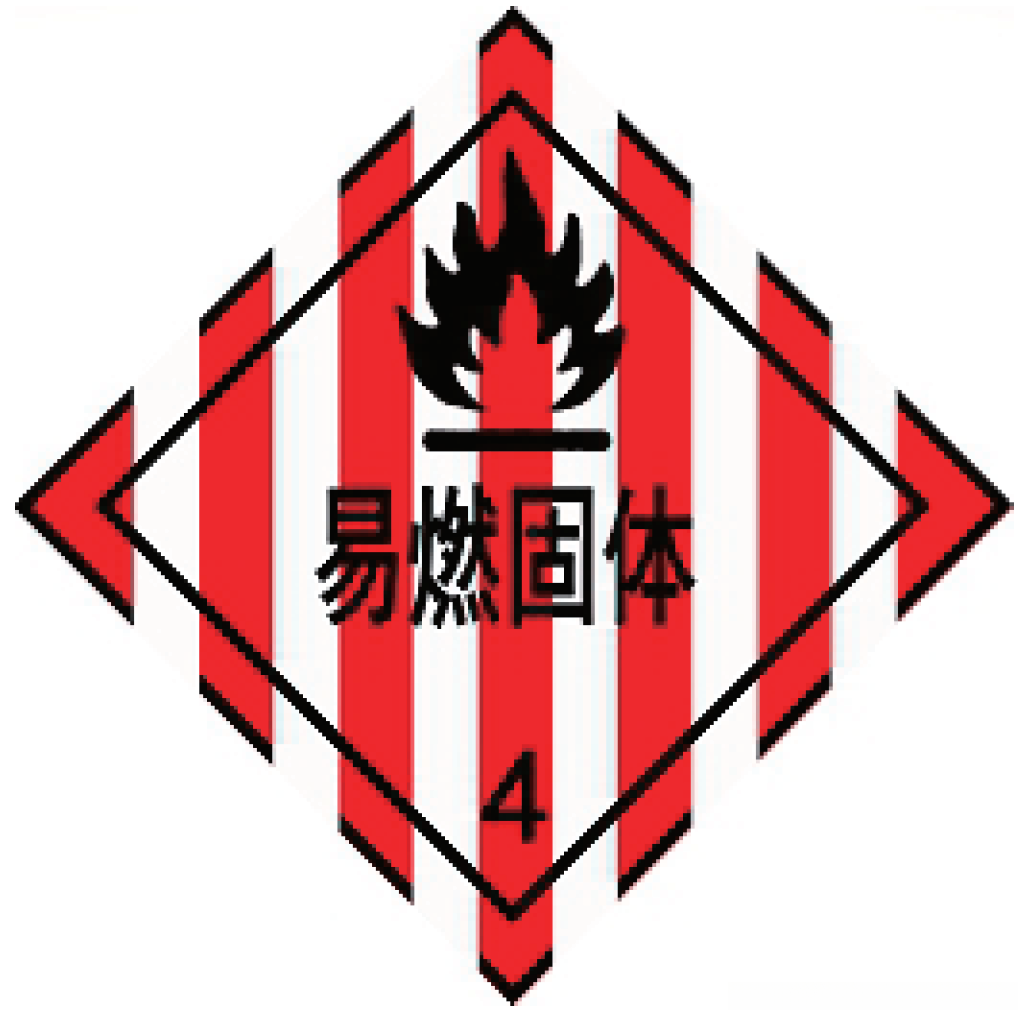

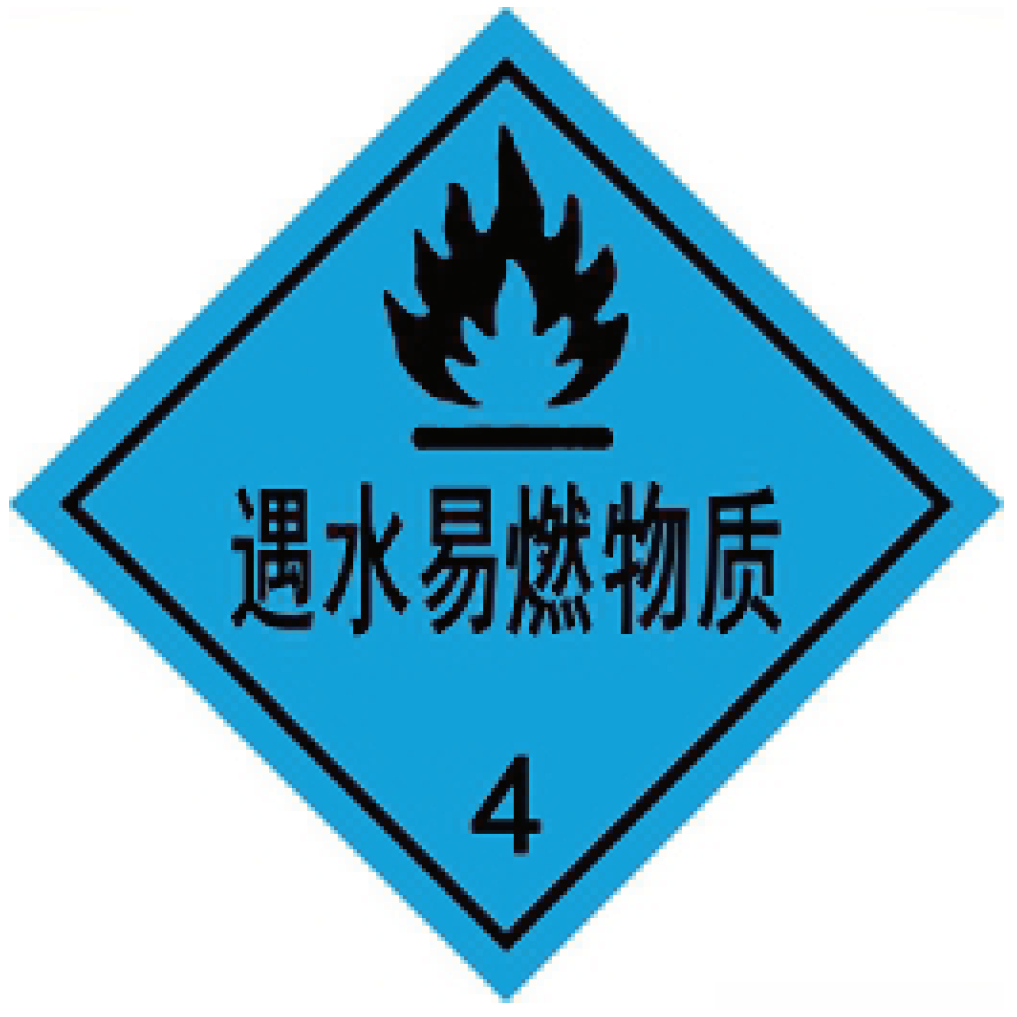

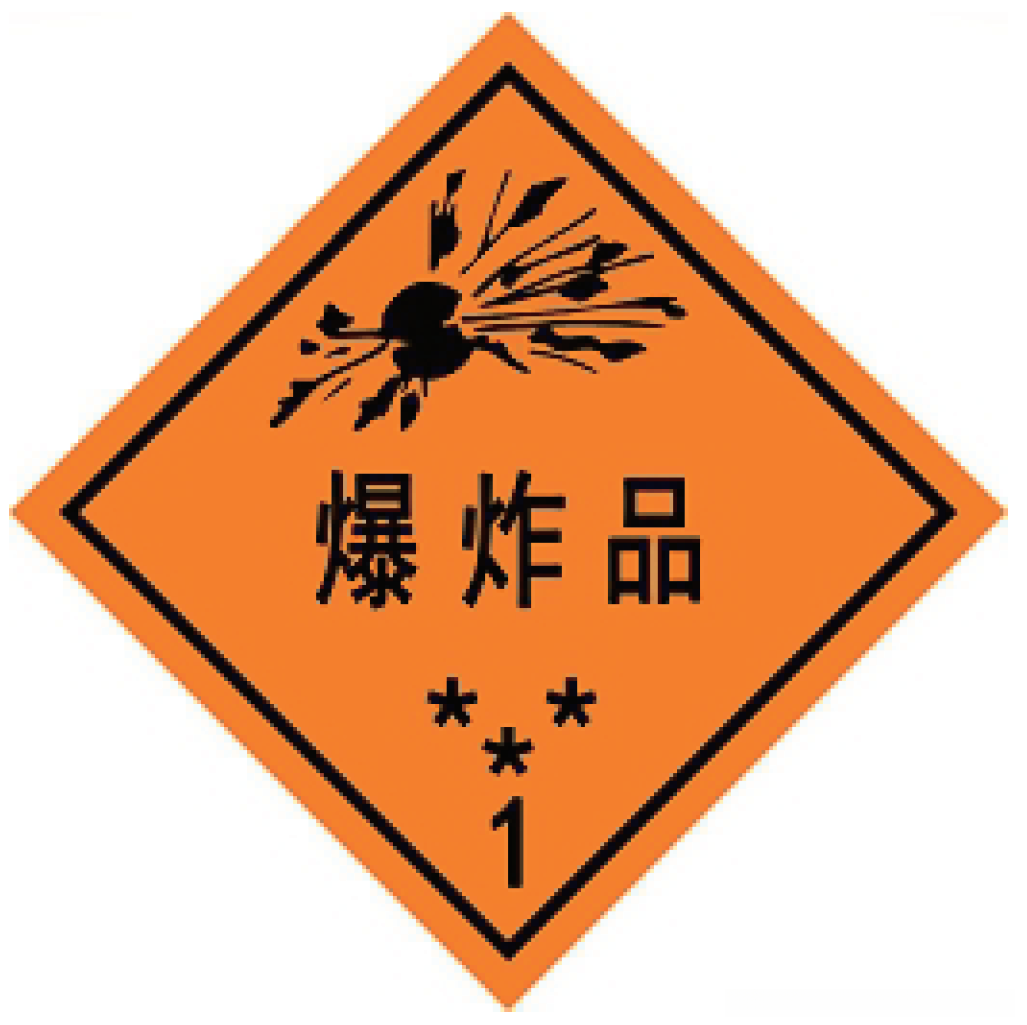

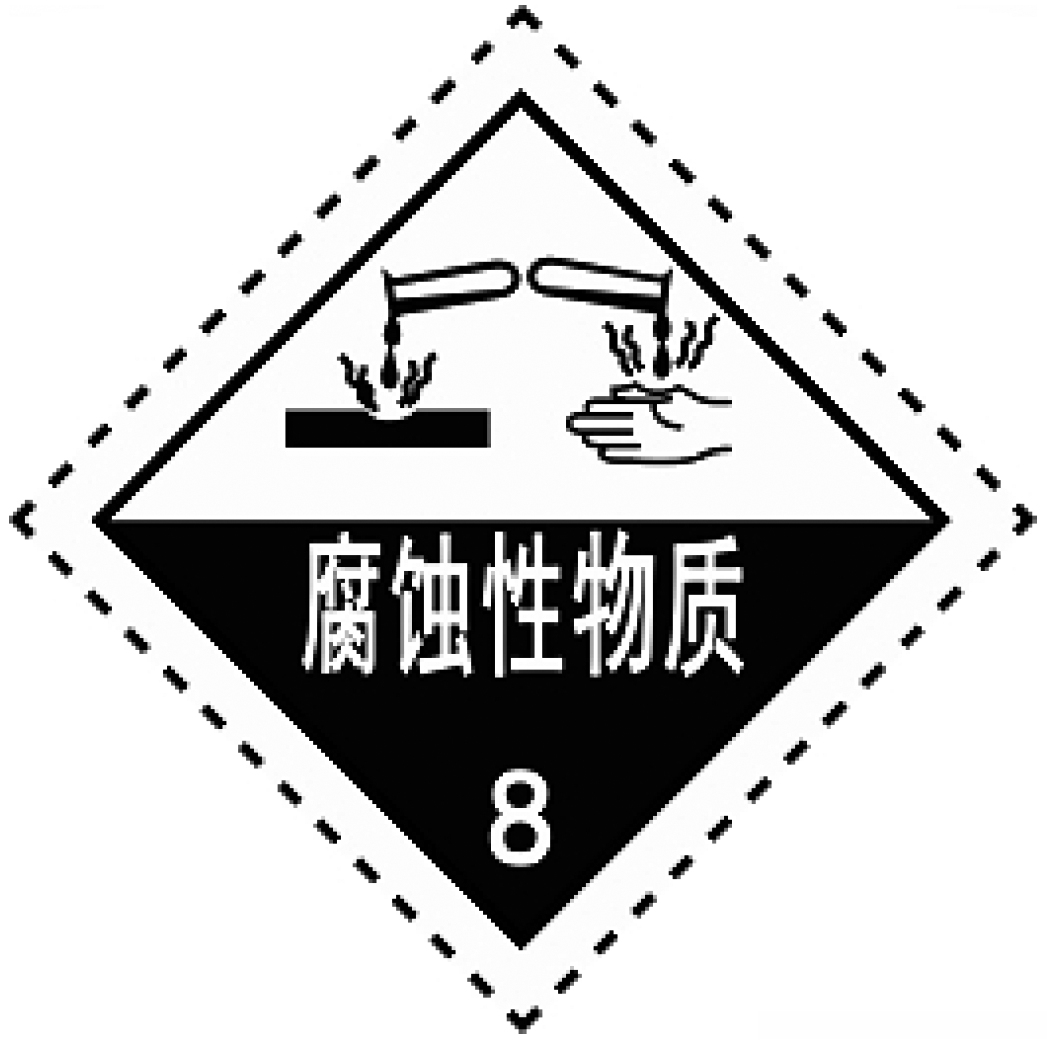

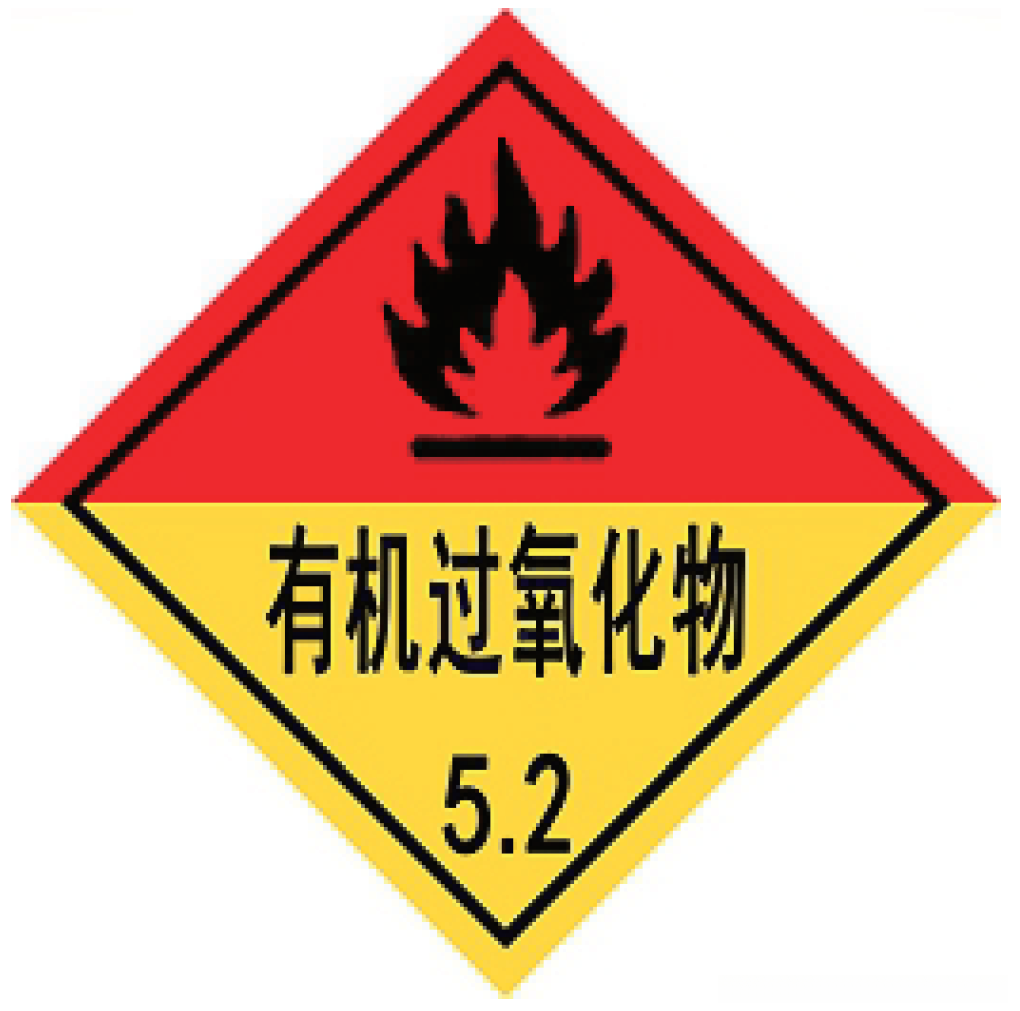

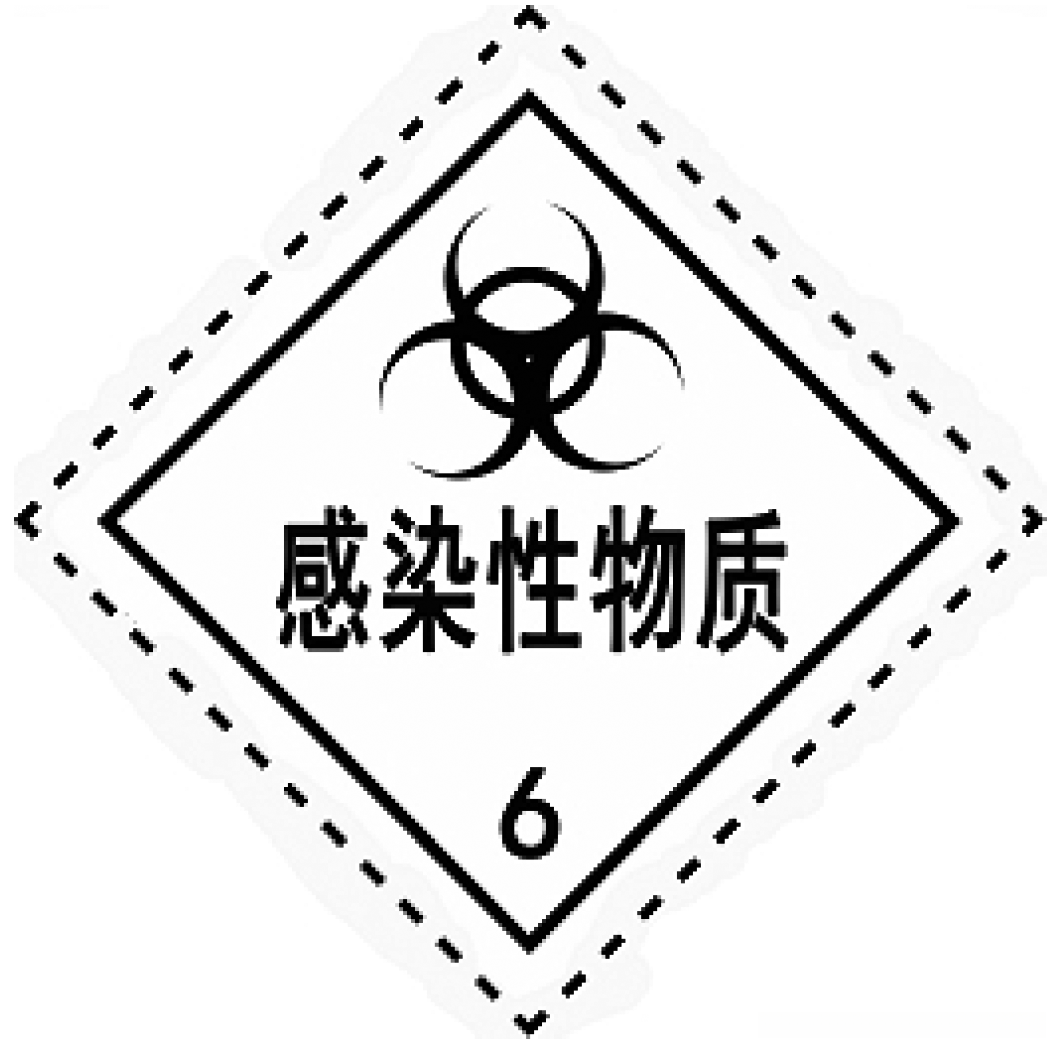

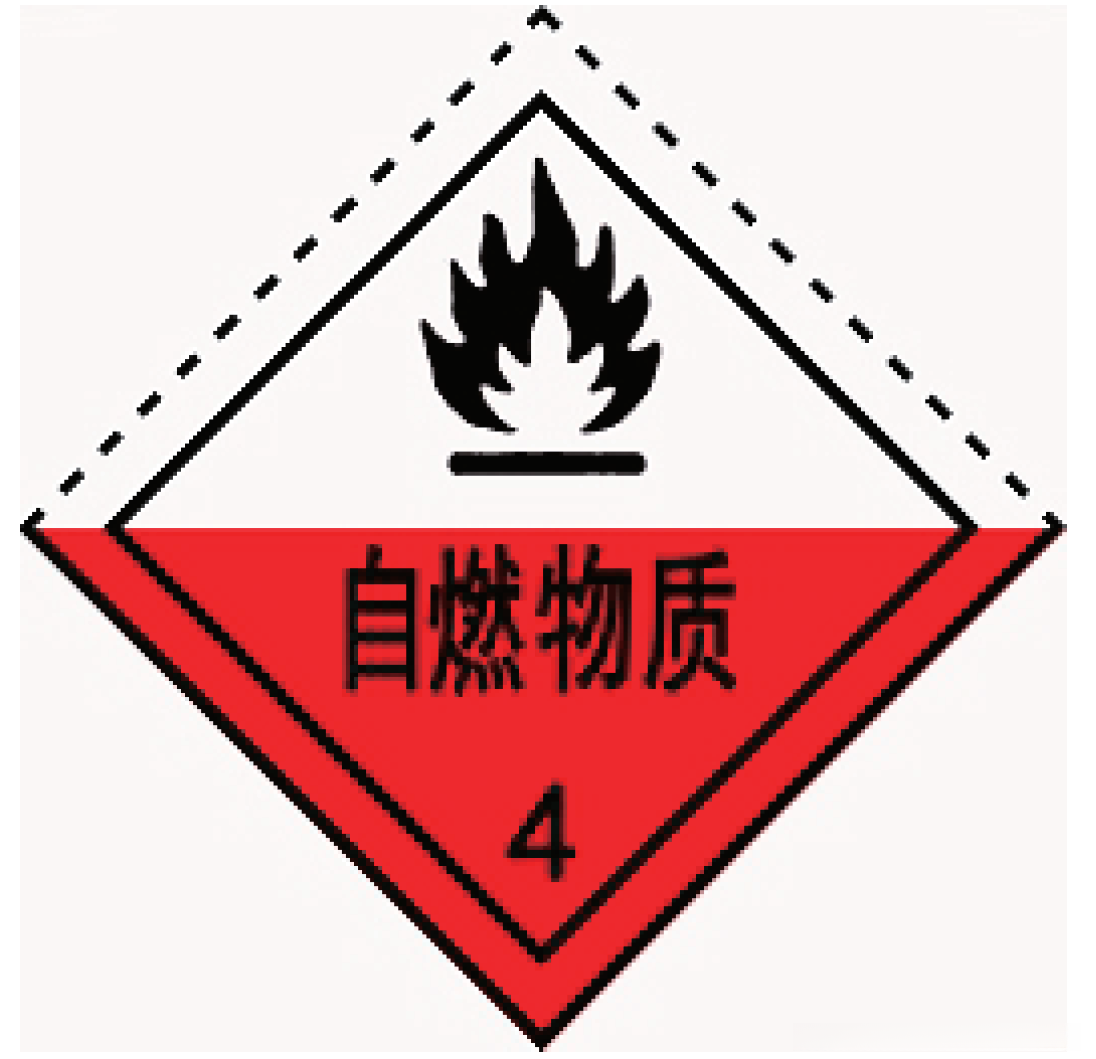

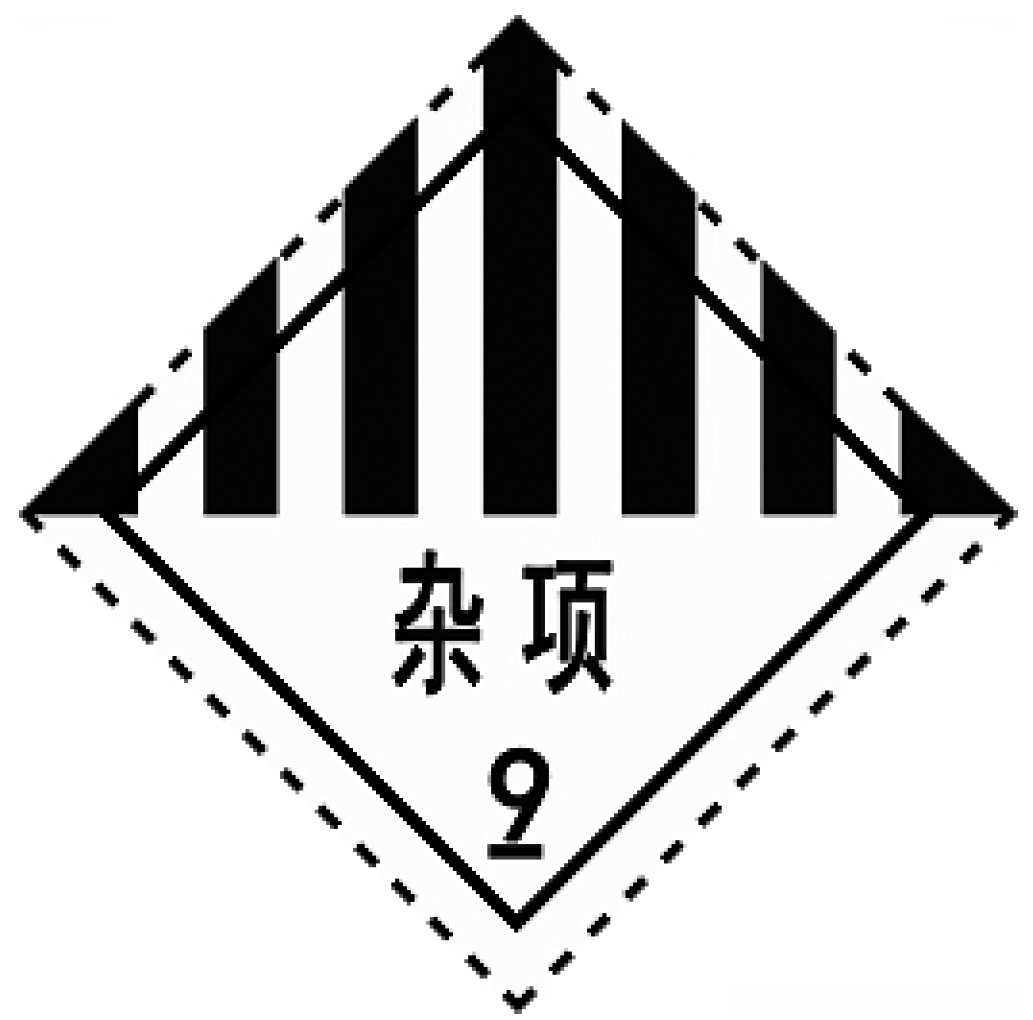

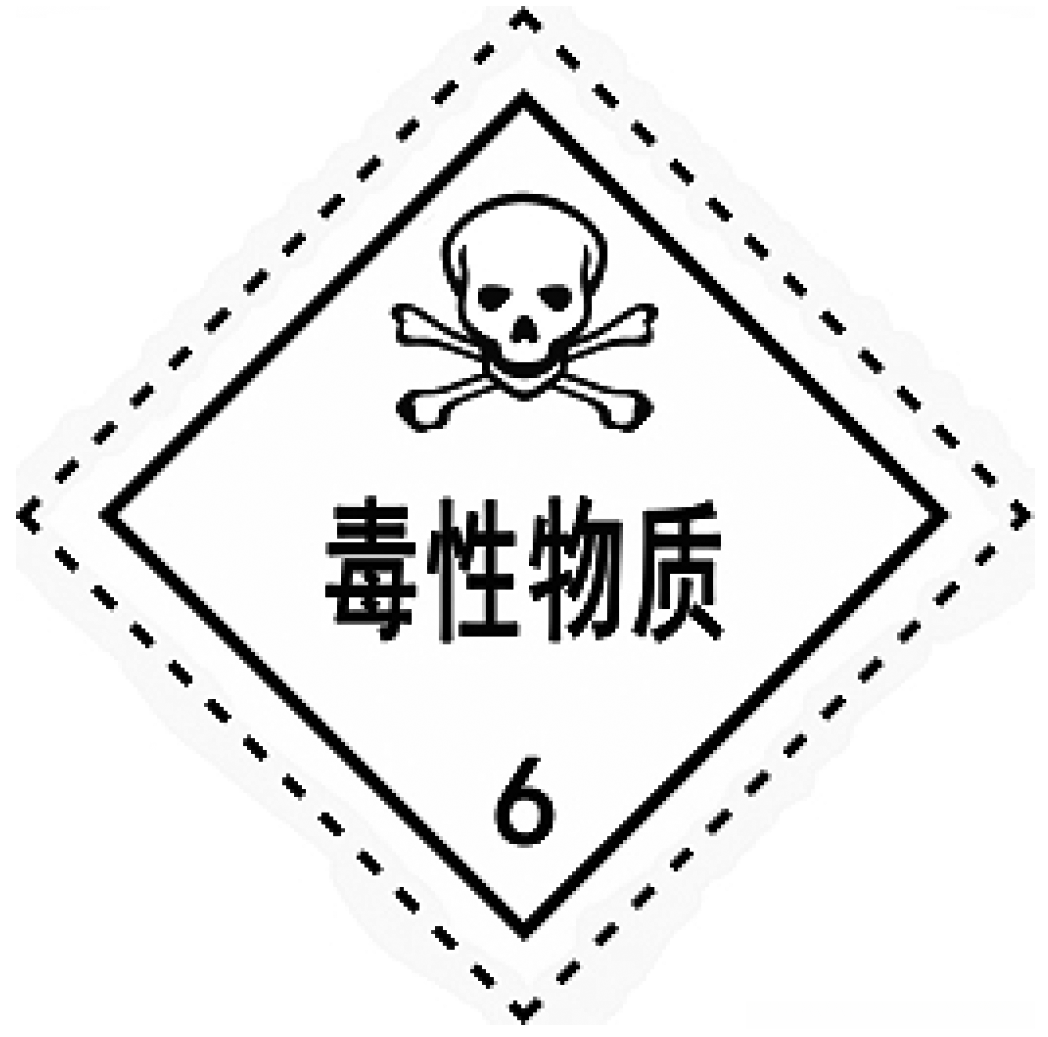

菱形标志牌

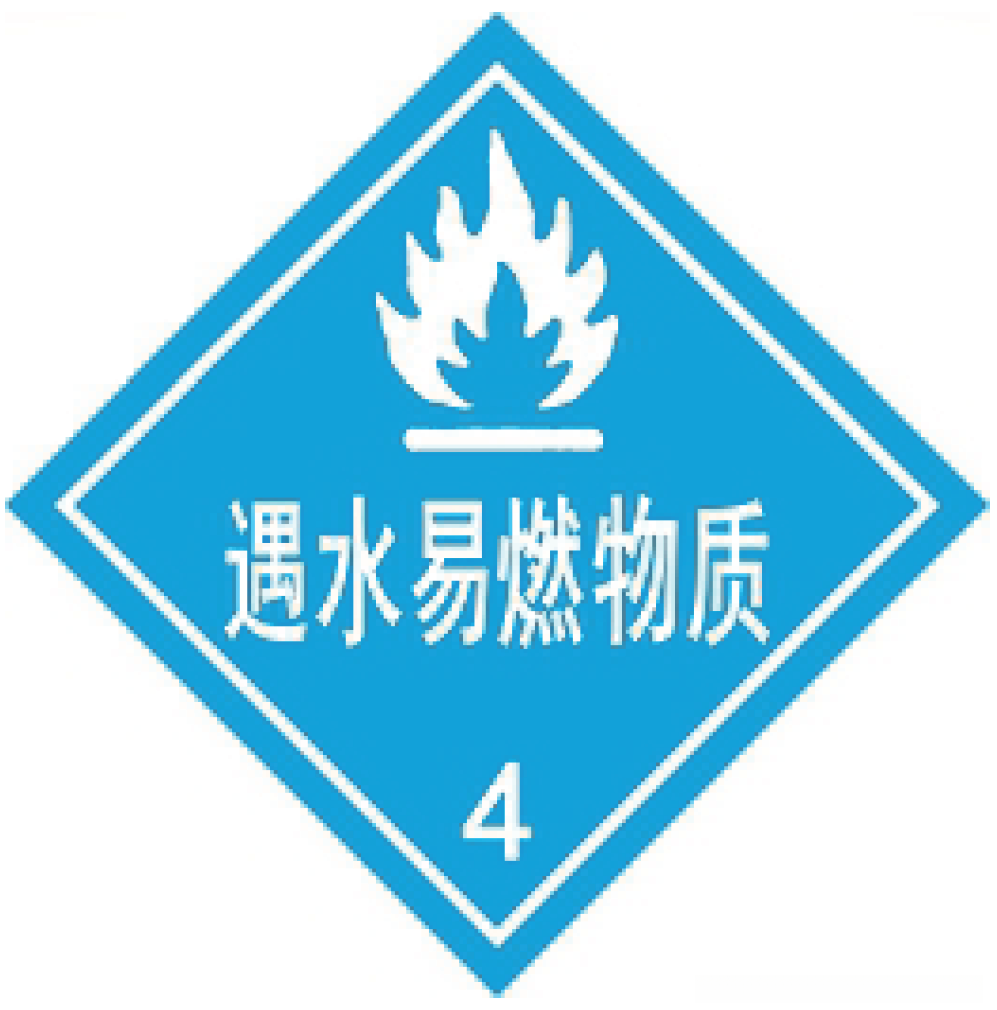

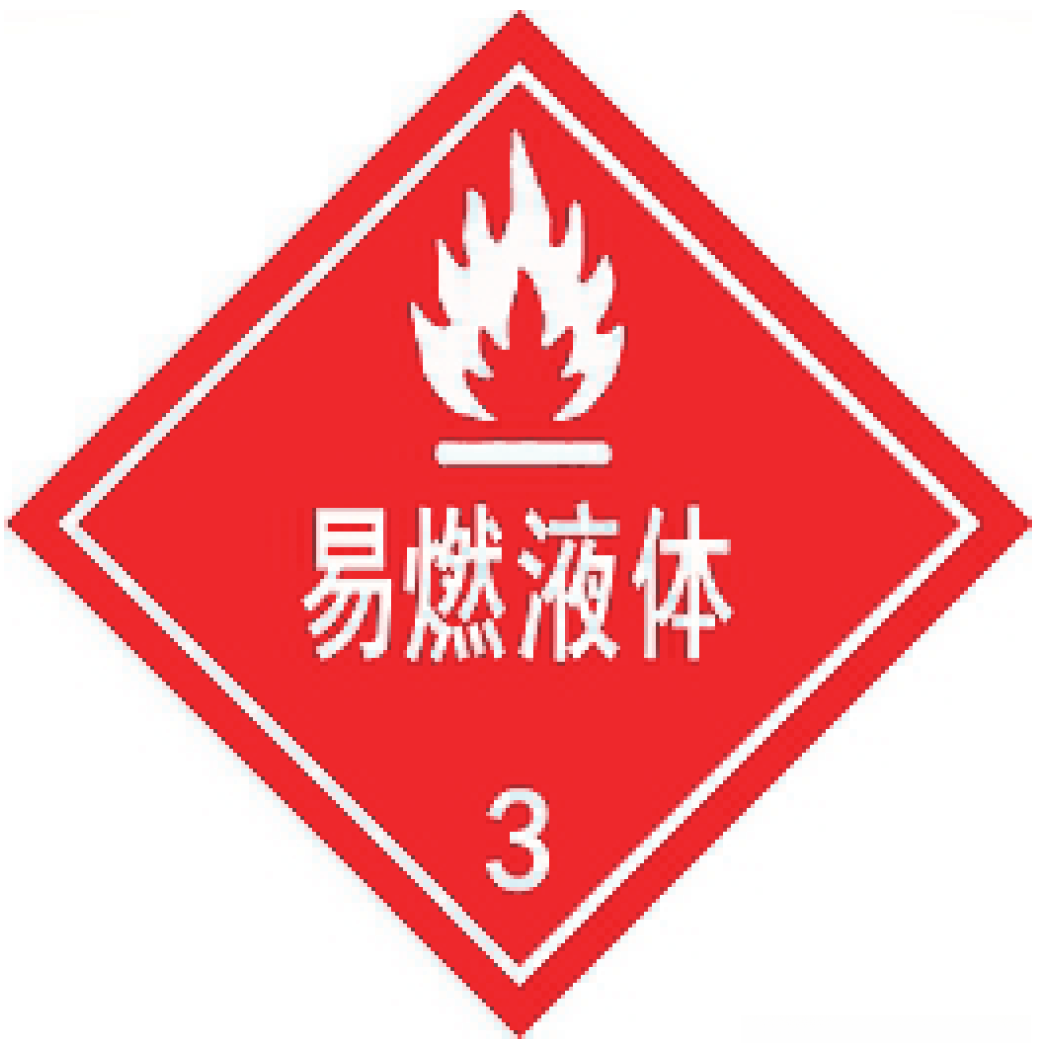

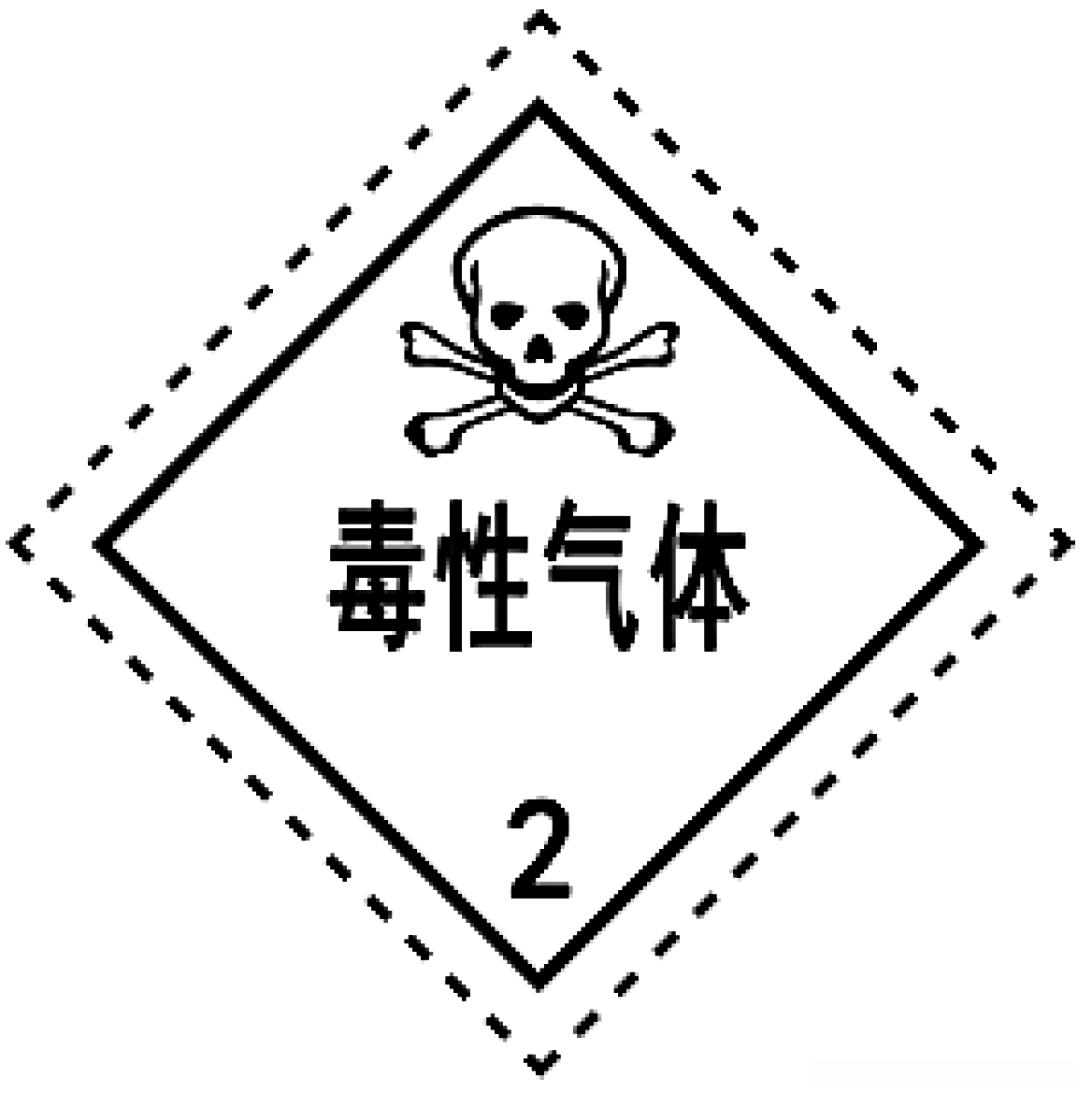

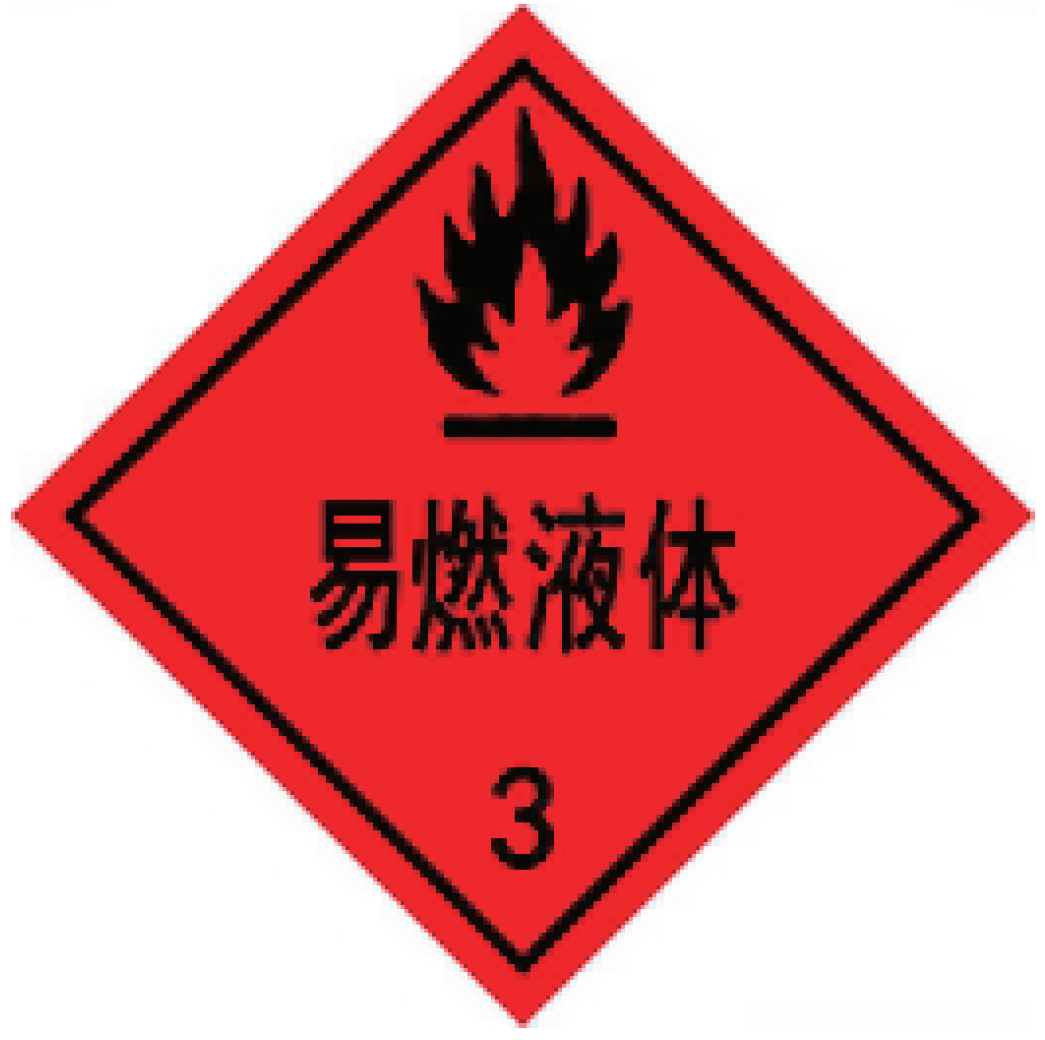

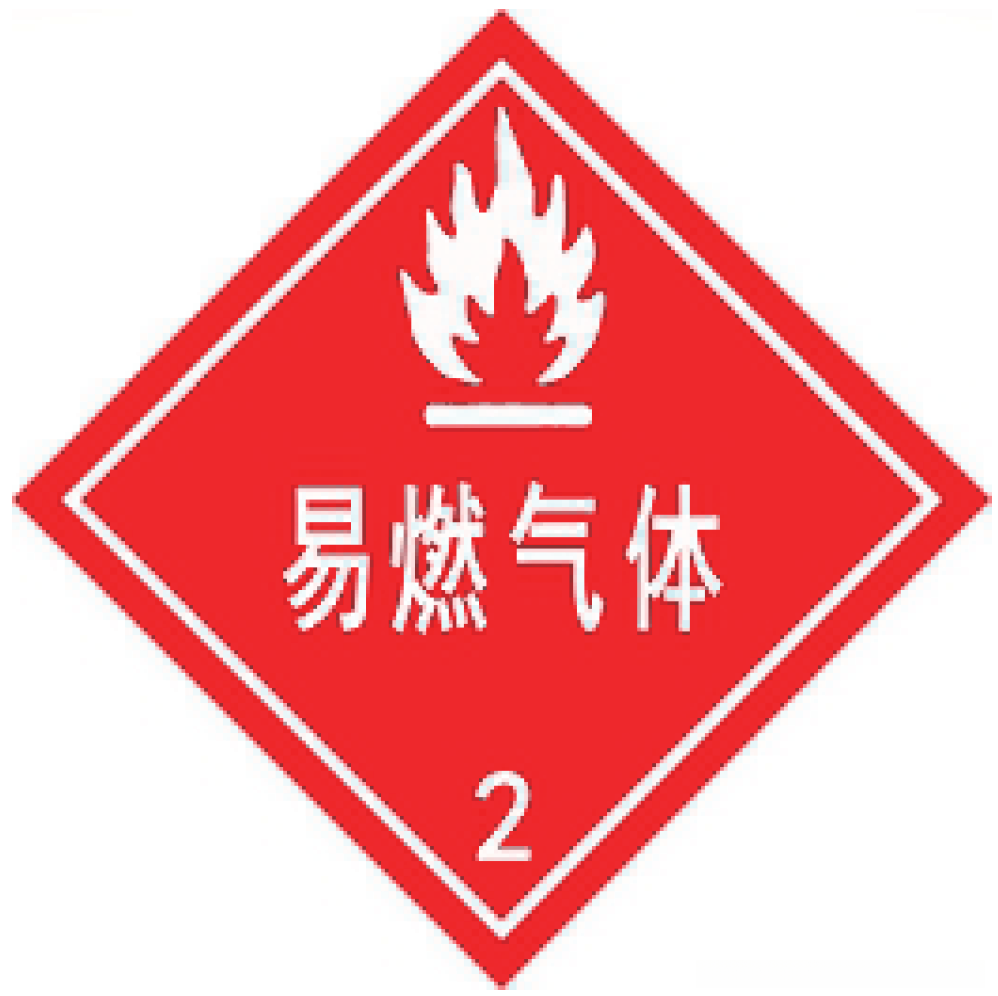

菱形标志牌按尺寸大小分为标准版、缩小版和放大版。形状为菱形，4个内角为直角，内有一条边缘内侧线；外侧边缘虚线根据附录中标志牌图形要求，若有则显示；图形、文字及颜色应符合附录规定。
菱形标志牌尺寸和厚度应符合下图要求。菱形标志牌边长尺寸偏差范围为规定尺寸的-2mm ~ 0mm。
在这里插入图片描述

类型	代号	a1(mm)	a2(mm)	a3(mm)	a4(mm)	厚度
PB1	PB1-n	250	12.5	5	35	1.00 ~ 1.50
PB2	PB2-n	100	5	2	14	1.00 ~ 1.50
PB3	PB3-n	350	17.5	7	49	1.00 ~ 1.50

| 注释：
PB1 为标准版菱形标志牌
PB2为缩小版菱形标志牌
PB3为放大版菱形标志牌
代号n为数字01~22，见附录 |

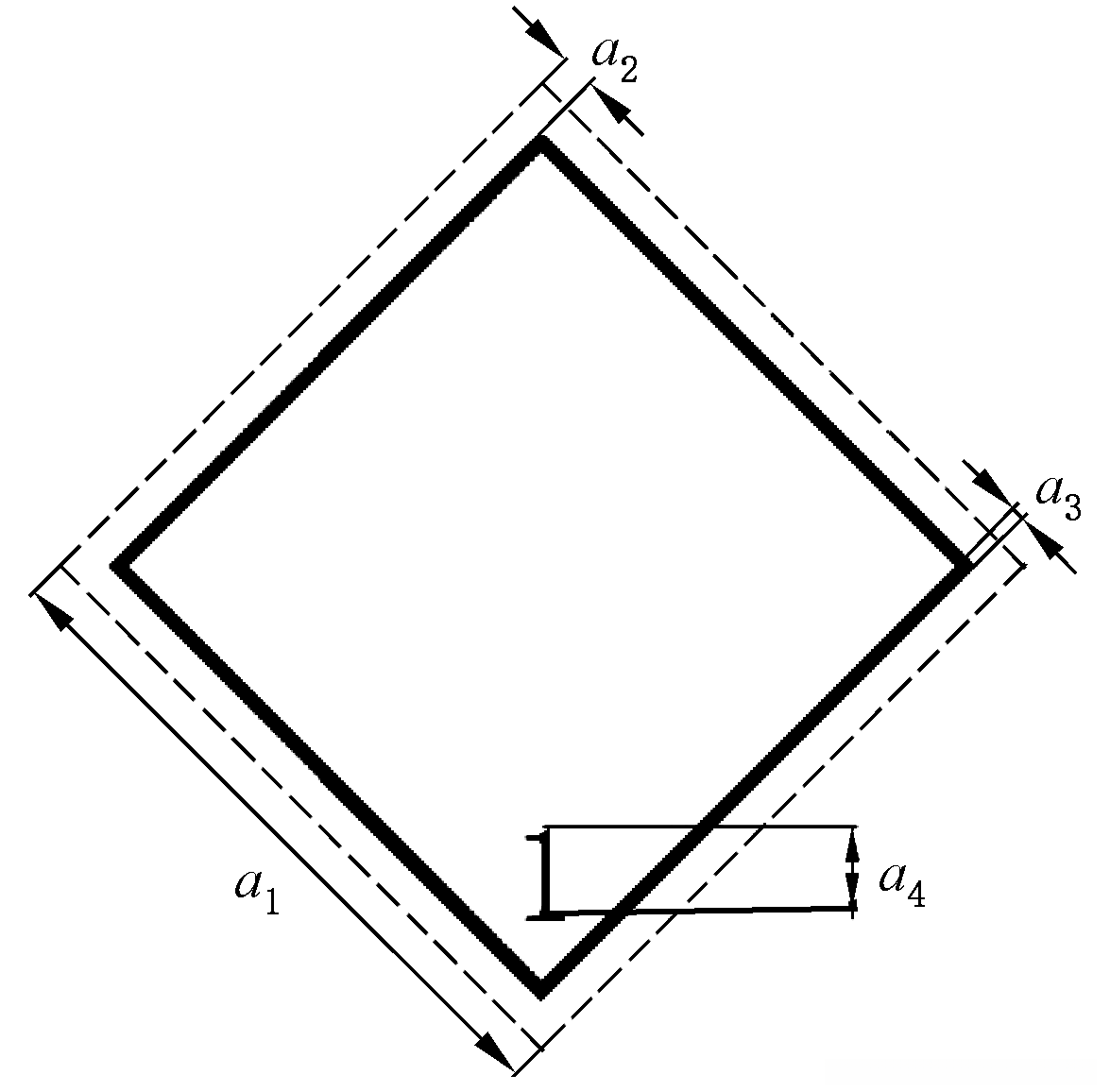

标引序号说明：
a1 —— 菱形标志牌边长
a2 —— 内外侧边缘线间距离
a3 —— 内外侧边缘线线条宽度
a4 —— 底部数字高度

特殊标志牌

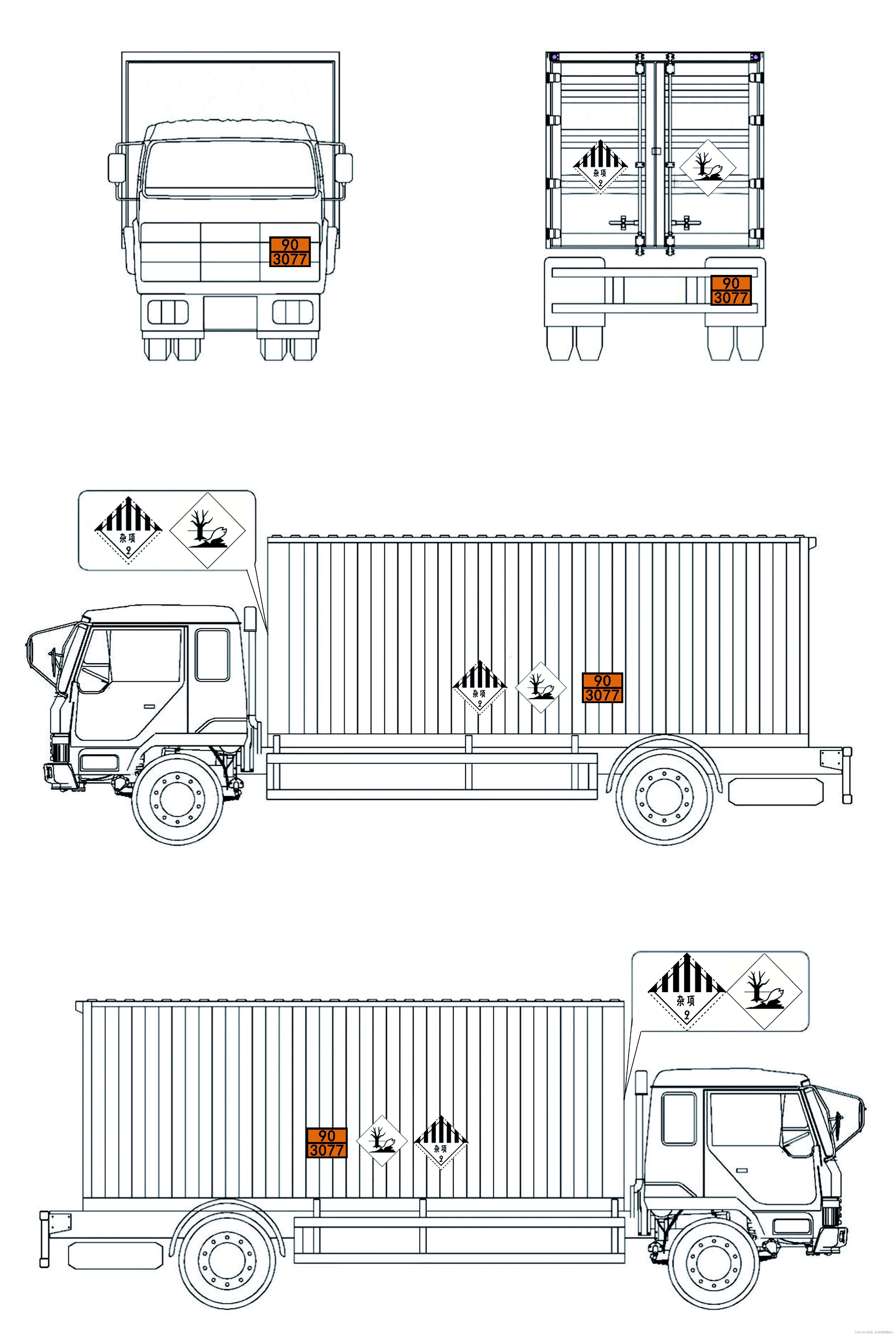

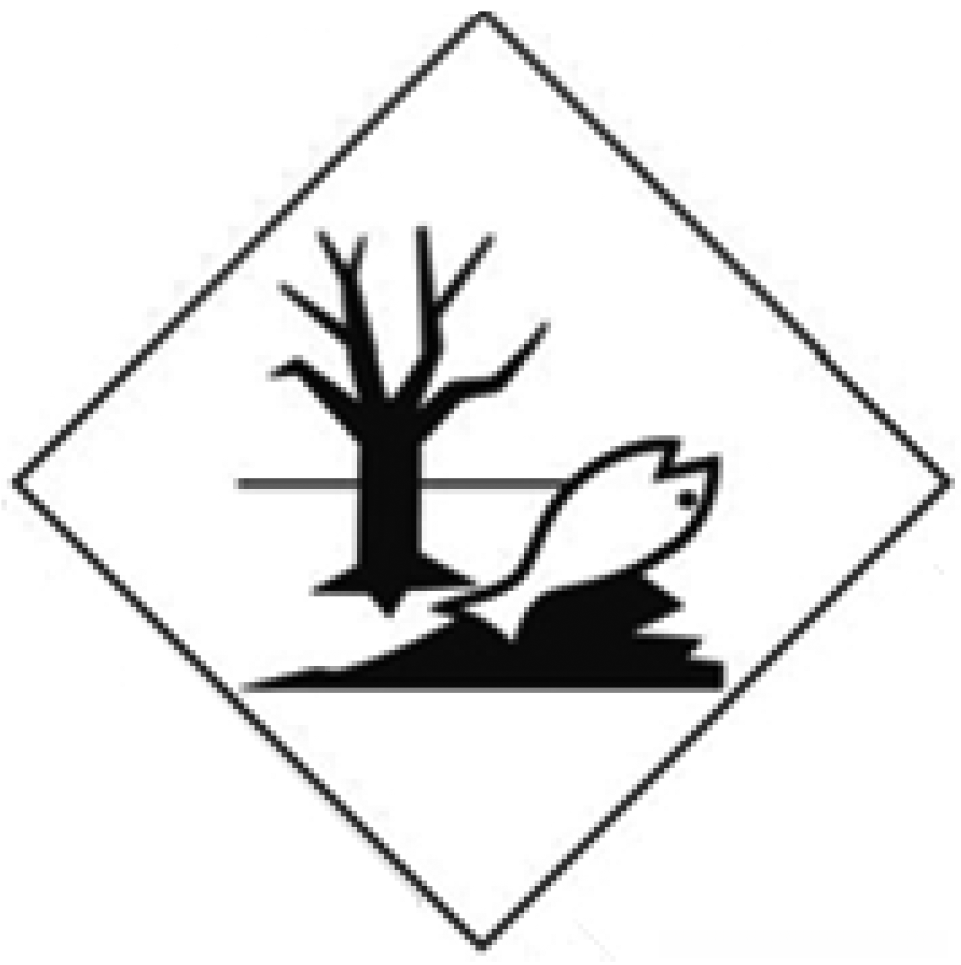

危害环境物质标记

危害环境物质标志牌按尺寸大小分为标准版、缩小版和放大版。形状为菱形，4个内角为直角。标记图形及颜色应符合《GB 190-2019 危险货物包装标志》的规定
危害环境物质标志牌尺寸和厚度应符合下图要求。危害环境物质标志牌边长尺寸偏差范围为规定尺寸的-2mm ~ 0mm。
在这里插入图片描述

类型	b1(mm)	b2(mm)	厚度
PC1	250	5	1.00~1.50
PC2	100	2	1.00~1.50
PC3	350	7	1.00~1.50

| 注释：
PC1 为标准版危害环境物质标志牌
PC2为缩小版危害环境物质标志牌
PC3为放大版危害环境物质标志牌 |

标引序号说明：
b1(mm) —— 标记边长
b2(mm) —— 边缘线线条宽度

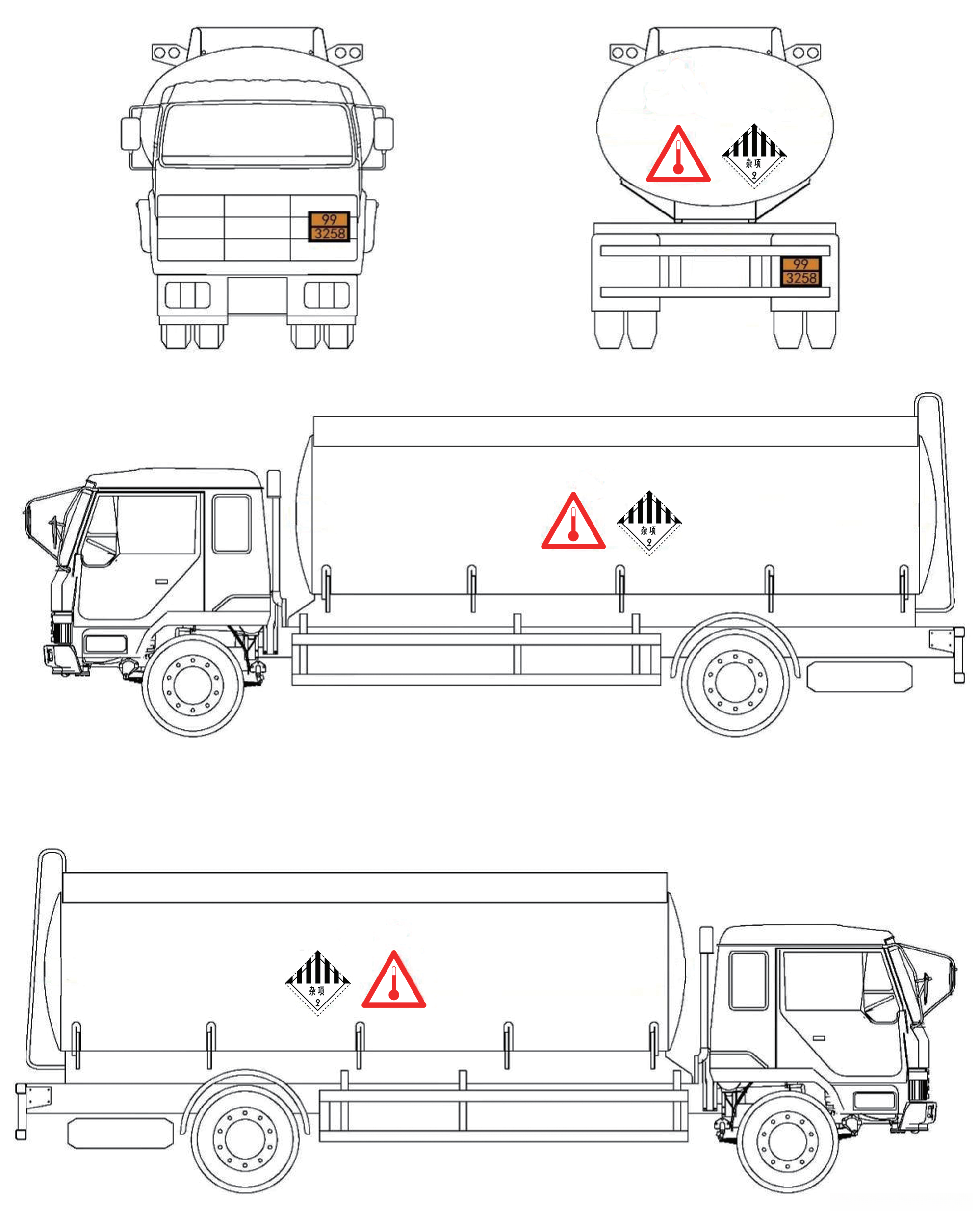

高温物质标记

高温物质标记按尺寸大小分为标准版、缩小版和放大版。形状为等边三角形，3个边有实线条，3个角导圆角。标记图形及颜色应符合《GB 190-2019 危险货物包装标志》的规定

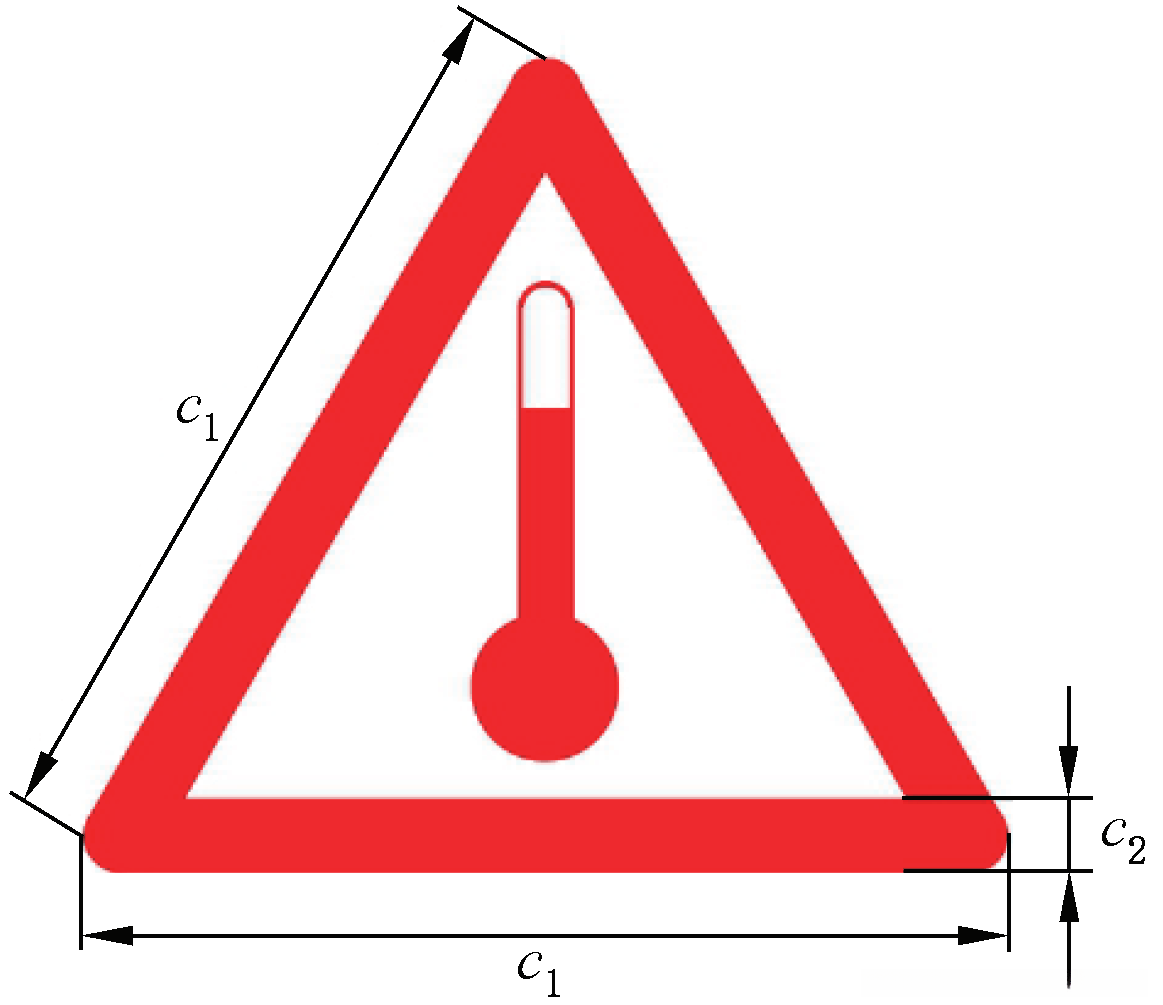

高温物质标记尺寸和厚度应符合下图要求。高温物质标记边长尺寸偏差范围为规定尺寸的-2mm ~ 0mm。
在这里插入图片描述

类型	c1(mm)	c2(mm)	厚度
PD1	250	20	1.00~1.50
PD2	100	8	1.00~1.50
PD3	350	28	1.00~1.50

| 注释：
PD1 为标准版高温物质标记
PD2为缩小版高温物质标记
PD3为放大版高温物质标记 |

标引序号说明：
c1(mm) —— 标记边长
c2(mm) —— 边缘线线条宽度

附录

危险性识别号

要求

危险性识别由2个或3个阿拉伯数字组成，应符合以下要求：
1. 危险性识别号的双写数字表示重点强调此类特别危害性；
2. 某一物质的危害性由单个数字表示时，数字后应加0；
3. 某危险性识别号以X打头，表示该物质会与水发生危险化学反应；
4. 对第1类爆炸品，JT/T 617.3-2018中表A.1第(3B)列的分类代码可作为危险性识别号。

危险性识别号含义

危险性识别号	含义
20	导致窒息的气体或无次要危险性的气体
22	冷冻液化气体，窒息性
223	冷冻液化气体，易燃性
225	冷冻液化气体，氧化性（助燃型）
23	易燃气体
238	气体，易燃且具有腐蚀性
239	易燃气体，能自发引起剧烈反应
25	氧化性（助燃型）气体
26	毒性气体
263	毒性气体，易燃性
265	毒性气体，氧化性（助燃型）
268	毒性气体，腐蚀性
28	气体，腐蚀性
30	易燃液体（闪点为[23℃，60℃]），或闪点在60℃以上，在高于或等于其闪点的温度下呈融化状态的固体，或自加热液体
323	遇水反应的易燃液体，释放易燃气体
X323	遇水发生危险化学反应的易燃液体，释放易燃气体
33	高易燃性液体（闪点低于23℃）
333	自燃液体
X333	遇水发生危险化学反应的自燃液体
336	高易燃性液体，毒性
338	高易燃性液体，腐蚀性
X338	高易燃性液体，腐蚀性，遇水有危险化学反应
339	高易燃性液体，自发引起剧烈反应
36	易燃性液体（闪点为[23℃，60℃]），轻微毒性，或自加热液体，腐蚀性
362	易燃性液体，毒性，遇水反应，释放可燃气体
X362	易燃毒性液体，遇水发生危险化学反应，释放可燃气体
368	易燃液体，毒性，腐蚀性
38	易燃液体（闪点为[23℃，60℃]），轻微腐蚀性或自加热液体，腐蚀性
382	易燃液体，腐蚀性，遇水反应，释放易燃气体
X382	易燃液体，腐蚀性，遇水发生危险化学反应，释放可燃气体
39	易燃液体，自发引起剧烈反应
40	易燃固体，或自反应物质，或自发热物质
423	遇水反应的固体，释放易燃气体，或遇水反应的易燃固体，释放易燃气体，或遇水反应的自发热固体，释放易燃气体
X423	遇水发生危险化学反应的固体，释放易燃气体，或遇水发生危险化学反应的易燃固体，释放易燃气体，或遇水发生危险化学反应的自发热固体，释放易燃气体
43	自发易燃（自燃）固体
X432	遇水发生危险化学反应的自发易燃（自燃）固体，释放易燃气体
44	易燃固体，在高温下呈融化状态
446	易燃固体，毒性，在高温下呈融化状态
46	易燃或自发热固体，毒性
462	遇水反应的毒性固体，释放易燃气体
48	易燃或自发热固体，腐蚀性
482	遇水反应的腐蚀性固体，释放易燃气体
X482	遇水发生危险化学反应的固体，释放腐蚀性气体
50	氧化性（助燃型）物质
539	易燃有机过氧化物
55	强氧化性（助燃型）物质
556	强氧化性（助燃型）物质，毒性
558	强氧化性（助燃型）物质，腐蚀性
559	强氧化性（助燃型）物质，能自发引起剧烈反应
56	氧化性（助燃型）物质，毒性
568	氧化性（助燃型）物质，毒性，腐蚀性
58	氧化性（助燃型）物质，腐蚀性
59	氧化性（助燃型）物质，能自发引起剧烈反应
60	毒性或轻微毒性物质
606	感染性物质
623	遇水反应的毒性液体，释放易燃气体
63	毒性物质，易燃（闪点为[23℃，60℃]）
638	毒性物质，易燃（闪点为[23℃，60℃]），腐蚀性
639	毒性物质，易燃（闪点不高于60℃），能自发引起剧烈反应
64	毒性固体，易燃或自加热
642	遇水反应的毒性固体，释放易燃气体
65	毒性物质，氧化性
66	高度毒性物质
663	高度毒性物质，易燃（闪点不高于60℃）
664	高度毒性物质，易燃或自发热
665	高度毒性物质，氧化性
668	高度毒性物质，腐蚀性
X668	高度毒性物质，腐蚀性，遇水发生危险化学反应
669	高度毒性物质，能自发引起剧烈反应
68	毒性物质，腐蚀性
69	毒性或轻微毒性物质，能自发引起剧烈反应
70	放射性材料
768	放射性物质，有毒，有腐蚀性
78	放射性材料，腐蚀性
80	腐蚀性或轻微腐蚀性物质
X80	腐蚀性或轻微腐蚀性物质，遇水发生危险化学反应
823	遇水反应的腐蚀性液体，释放易燃气体
83	腐蚀性或轻微腐蚀性物质，易燃（闪点为[23℃，60℃]）
X83	腐蚀性或轻微腐蚀性物质，易燃（闪点为[23℃，60℃]），遇水发生危险化学反应
839	腐蚀性或轻微腐蚀性物质，易燃（闪点为[23℃，60℃]），自发引起剧烈反应
X839	腐蚀性或轻微腐蚀性物质，易燃（闪点为[23℃，60℃]），自发引起剧烈反应，遇水发生危险化学反应
84	腐蚀性固体，易燃或自发热
842	遇水反应的腐蚀性固体，释放易燃气体
85	腐蚀性或轻微腐蚀性物质，氧化性
856	腐蚀性或轻微腐蚀性物质，氧化性和毒性
86	腐蚀性或轻微腐蚀性物质，毒性
88	高度腐蚀性物质
X88	轻微腐蚀性物质，遇水发生危险反应
883	高度腐蚀性物质，易燃性（闪点为[23℃，60℃]）
884	高度腐蚀性物质，易燃或自发热
885	高度腐蚀性物质，氧化性
886	高度腐蚀性物质，毒性
X886	高度腐蚀性物质，毒性，遇水发生危险化学反应
89	腐蚀性或轻微腐蚀性物质，能自发引起剧烈反应
90	环境危害物质，混杂危险物质
99	在高温环境中运输的混杂危险物质

| 注释：第一列的每个数字含义如下
2 —— 由压力或化学反应导致的气体泄漏；
3 —— 液体（蒸气）、气体或自发热液体的易燃性；
4 —— 固体或自发热固体的易燃性；
5 —— 氧化作用；
6 —— 毒性或感染性危险；
7 —— 放射性；
8 —— 腐蚀性；
9 —— 自发剧烈反应引起的危险。 |
