FMCW毫米波雷达原理
Radar系列文章
传感器融合是将多个传感器采集的数据进行融合处理，以更好感知周围环境；这里首先介绍毫米波雷达的相关内容，包括毫米波雷达基本介绍，毫米波雷达数据处理方法（测距测速测角原理，2D FFT，CFAR，聚类，毫米波雷达障碍物识别实例）等。
系列文章目录
文章目录
-
- Radar系列文章
- FMCW扫频波基础
- 雷达测距原理 （相对静止时）
- 多普勒频移公式
- 运动目标测距测速原理
- 雷达相位法测角原理
- 雷达天线
- RCS雷达截面积
- 雷达方程
- 雷达性能参数
障碍物检测过程中，我们主要希望通过雷达测量运动目标的距离，速度，角度等信息。本节主要介绍雷达的测距测速测角原理。
FMCW扫频波基础
我们知道，毫米波是电磁波，现在我们首先简单回顾一下电磁波的基础知识。
波形公式
y(t) = Acos(2π·f_c·t+φ)

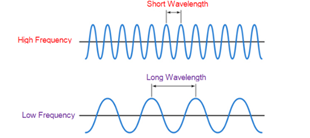

波长λ
传播完整周期电磁波所走过的距离；
Wavelength (λ)=speed of light (c)/frequency(f_c)；
Wavelength of a signal [source: techplayon]
频率 f_c
单位时间内传播的波数；汽车雷达通常工作在W波段(76GHz - 81GHz)；
Frequency of a signal
幅值A
信号强度/能量，单位为dB/dBm，1 dBm=1 mW；
Amplitude of a signal
相位ϕ
波传播过程中该时刻所在的位置点；
Phase of sinusoidal waveform
FMCW Frequency Modulated Continous Wave

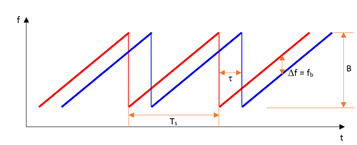

FMCW雷达发射的是调频连续波，24GHz雷达可用带宽250MHz，77GHz雷达可用带宽800MHz，实际应用中雷达带宽会小很多（防止能量泄露到相邻频带）。如下图所示，雷达通常发射扫频信号（三角波或锯齿波），红色的为发射的扫频信号，绿色的为接收的回波信号，通过这两个信号，我们就可以获得距离和速度信号（下图为目标物静止时的回波信号，有相对速度时会有多普勒频移），B为扫频带宽，Ts为扫频周期（chirp time）。

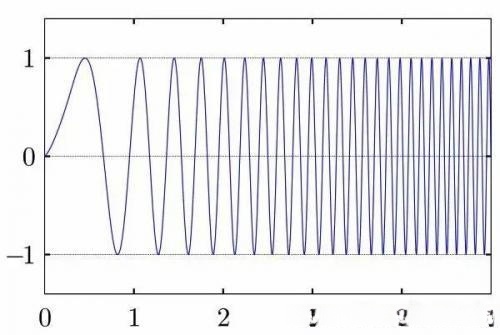

扫频信号
FCWM waveform source: emagtech
雷达测距原理 （相对静止时）

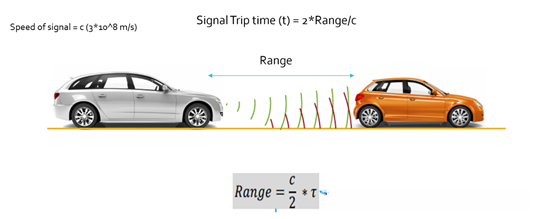

这里我们首先来推算相对静止时的距离估计。如下图可知，根据Trip time t可以获取距离信息。由于t无法直接测量，因此我们通过FMCW扫频波进行测量。
Signal trip time for a radar signal

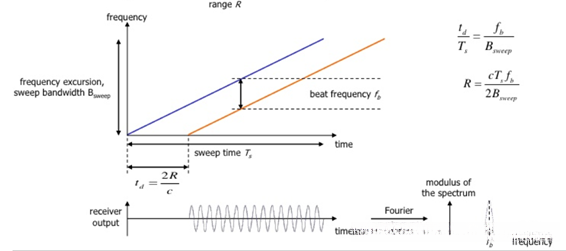

暂时不考虑多普勒频移（相对静止），距离公式推导如下图所示。
R=\frac{cT_sf_b}{2B_{Sweep}}
其中f_b: beat frequency（静止时频偏f_d=0，f_b=f_r），T_s: Sweep time 扫频时间，B_{Sweep}: Sweep bandwidth 扫频带宽;
Range Estimation using FMCW source : Delft University of Technology

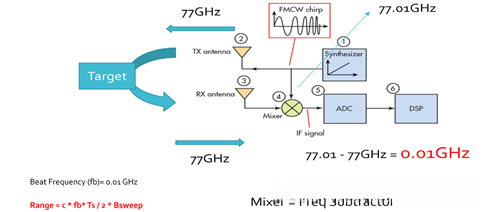

Range Calculation - System Level

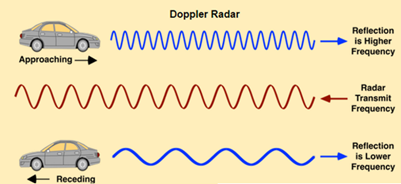

多普勒频移公式
雷达主要利用多普勒频移来直接测量移动物体的速度，即雷达向前发射毫米波波段的电磁波，并接收其回波；如遇到移动物体，则回波频率与发射频率会出现偏差，即多普勒频移；利用此频移即可获得相对速度。多普勒频移公式如下：
f_d = 2 v_r *f_0/c
其中f_d为多普勒频移，v_r为相对速度，f_0为发射频率（24GHz/77GHz/79GHz），c为光速（299792458m/s）；由此公式可以推导出，对于77GHz毫米波雷达，f_0=76.5GHz, v_r=1m/s相对速度约对应f_d=510Hz频移,1km/h相对速度约对应f_d=0.1418kHz频移。

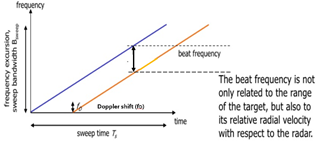

FMCW Doppler Estimation source : Delft University of Technology
运动目标测距测速原理
FMCW调频连续波雷达有多种调制方式：三角波调制和锯齿波调制，频移键控(Frequency Shift Keying，FSK)调制以及多频移键控(Multiple Frequency Shift Keying，MFSK)调制等。
三角波是由两个对称的线性调频连续波(Linear Frequency Modulated Continuous Wave，LFMCW)组成，分为上、下扫频，利用上、下扫 频差拍信号频谱对称的性质，对距离和速度进行解耦，算法简单，在此进行介绍。对于锯齿波，一个周期内无法解算出多普勒频移f_d和相对静止时的频率f_r，需要连续观测多个周期进行解算。
对称三角波雷达发射对称的上、下扫频段线性调频信号，对每一扫频段，通过将发射信号与接收信号进行混频获得回波差拍信号，差拍信号包含目标的距离和径向速度信息，利用上、下扫频段差拍信号频谱对称的性质，得到目标的距离和速度参数。

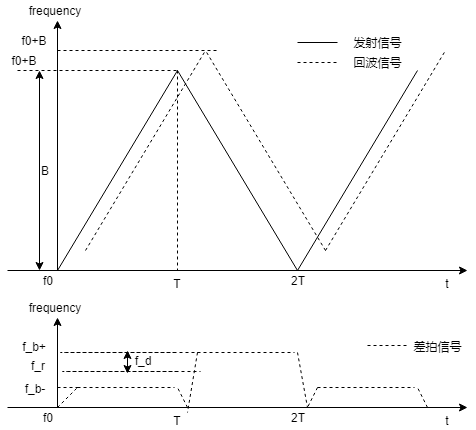

对称三角波雷达发射信号、回波信号及差拍信号时频关系如下图所示：
三角波雷达测距测速
多普勒频移： f_d = 2 v_r *f_0/c
相对静止时频率f_r=\mu\cdot2R/c，其中\mu=B/T为扫频频率变化率（三角波扫频中，\mu=B_{sweep}/T_s）。
相对运动时上下沿对应
f_b^+=f_r+f_d
f_b^-=f_r-f_d
距离
R=c(f_b^++f_b^-)T/4B
相对速度
v_r=c(f_b^+-f_b^-)/4f_0

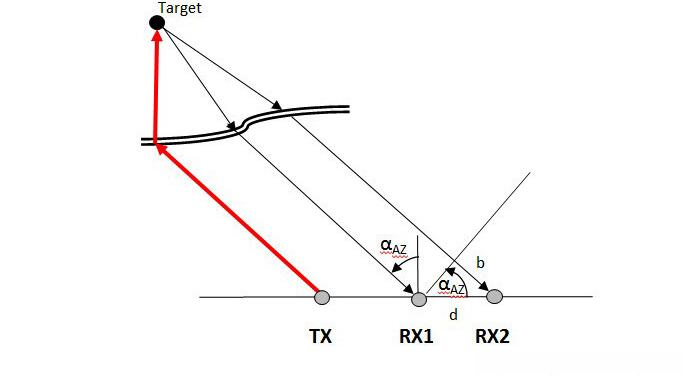

雷达相位法测角原理
目前雷达普遍采用平面阵列天线，多发多收（比如2Tx 4Rx天线），通过监测同一目标物反射回来的毫米波的相位差b，就可以解算出被测目标的方位角；
回波到达不同Rx天线有dsin(\alpha)的波程差，对应空间距离为{\lambda}b/{2\pi}，求解过程如下：
dsin({\alpha}_{az})={\lambda}b/{2\pi}
{\alpha}_{az}=sin^{-1}({\lambda}b/{2\pi d})
雷达天线
FCMW硬件定义中，天线是一个收发器，实现电能和电磁波的转换。天线发射信号后，这些电磁波向外扩散，遇到障碍物后反射回来。根据目标表面类型和形状，部分电磁波反射回雷达接收天线，然后雷达放大接受的信号并送回混频器进行进一步处理。
天线有很多类型，汽车77GHz毫米波雷达最常用的是贴片天线，具有成本低，制造工艺简单，尺寸小等优点。

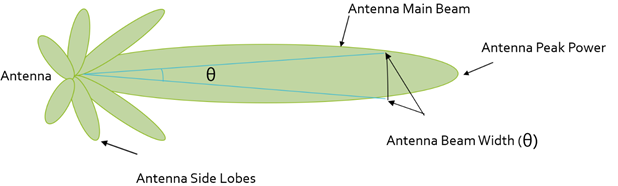

天线方向图
天线方向图（antenna pattern）是天线发射强度的几何模型。

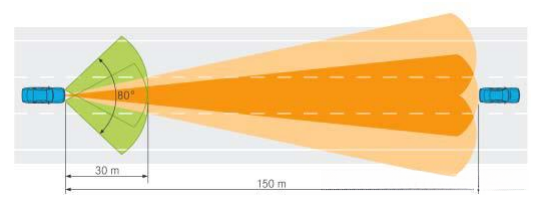

天线水平波束宽度（beamwidth）决定雷达传感器的FOV视角。如果雷达只需要探测当前车道的物体，则波束宽度要窄以保证覆盖当前车道期望的距离。如果波束宽度较大则会探测到相邻车道的目标物。
天线辐射时，不仅包括主瓣，还包括旁瓣。旁瓣对雷达感知影响较大，天线旁瓣指向不同的方向，可能会感知到主瓣外的目标导致误报。为避免旁瓣误检通常要求主瓣峰值能量超过旁瓣30dB。
RCS雷达截面积

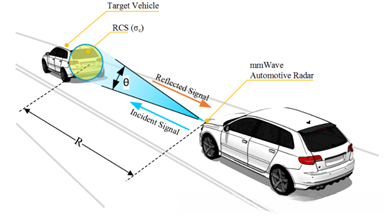

RCS（Radar Cross Section ）雷达截面积σ（m^2），是指目标物反射雷达能量的大小和能力，雷达RCS截面积取决于：
- 目标物的物理属性和外部特征；光滑的边或平面会将雷达波散射到各个方向，因此RCS较低，而尖锐边角会将发射的雷达波聚焦反射回雷达接收天线，因此RCS较高；
- 雷达探测方向；
- 雷达发射频率；
- 目标物（乘用车，卡车，自行车，行人的衣服材料等）的材料。
如果目标为对入射雷达波均匀反射至各个方向，则雷达截面积等于雷达所看到的目标物截面积。但实际上，入射雷达波不是均匀反射（下图是不同目标几何形状的反射波），而且部分能量被吸收。因此，雷达截面积很难进行估计，通常通过测试得到。
RCS单位除m^2外，也可以是dB，换算公式如下：
RCS_{dB}=10log(RCS_{m^2})
以下是不同目标RCS值。
雷达方程
雷达方程用于设计雷达收发器，天线以实现预定的能量，增益，和噪声性能以达到雷达要求。
长距离雷达最远可探测300m距离，为检测较小截面积的目标，长距离雷达相对短距离雷达（如探测距离50m）需要较高的发射能量和天线增益。如果目标物RCS较大，则雷达可以在较远的距离探测到。以下是雷达方程：
R - 最远探测距离.
Ps - 雷达发射能力(dBm)
G- 收发天线增益(dBi)
λ - 信号波长(mm)
σ - 雷达截面积(m2)
P_E - 雷达探测到目标的最小接收能量.

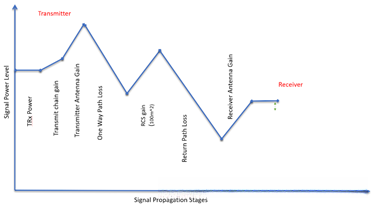

下图显示了雷达波发射传播反射过程中的信号强度值变化。
能量变化过程包括：
- 发射器信号能量
- 发射链能量增益：功放增益信号能量；
- 发射天线进一步增益信号能力；
- 雷达波从雷达传播到目标物时的能量损失；
- 根据目标物RCS的不同，反射不同能量的回波；
- 雷达回波传播回目标物时的能量损失；
- 接收天线放大器在发射给处理单元前增益回波信号。

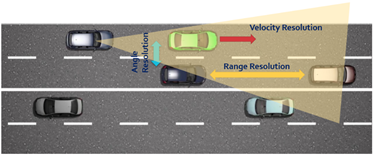

雷达性能参数
距离分辨率 d_{res}
即雷达分辨两个近距离目标的能力；距离分辨率只和扫频带宽B_{sweep}有关。
d_{res}=c/{2B_{sweep}}
测距精度 d_{res}
目标测距精度主要与信噪比SNR有关。
\delta_R=c/{3.6B_{sweep}\sqrt{2SNR}}
最大探测速度 v_{max}
v_{max}=\lambda/{4T_c}
Tc为chirp总周期（包括active chirp time+idle time）
速度分辨率 \Delta v
表示速度维度区分同一位置不同速度目标的能力；假设一帧传输N个chirp，则速度维度频率分辨率为2\pi/N。
\Delta \phi>2\pi/N→ \Delta v > \lambda / {2NT_c}=\lambda / {2T_f}
T_f为有效帧周期（T_f=N T_c）
测距精度 \sigma_{res}
测量单目标时的速度测量精度，取决于信噪比。
\sigma_{res}=\lambda/{3.6NT_c\sqrt{SNR}}
FOV 探测视角范围
FOV Field of View探测视角范围。
